Описание

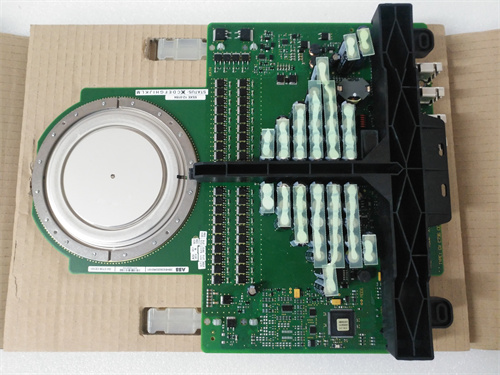

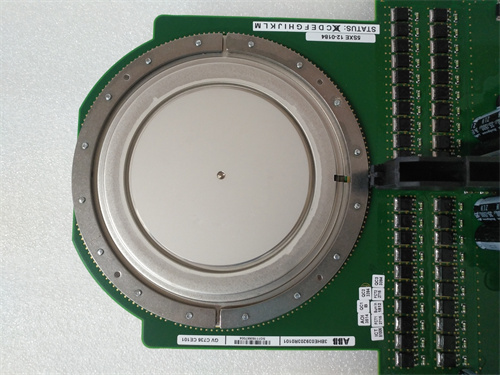

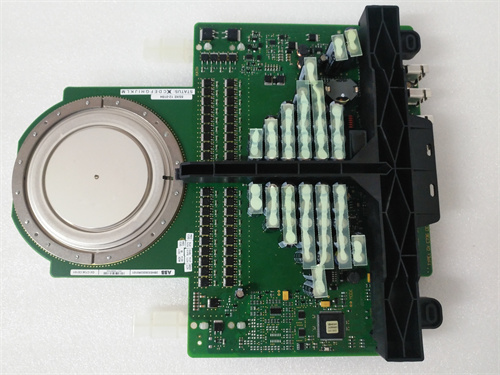

Общая информация о продукте ABB 3BHE039724R0C3D PPD513AOC-100440
Первым делом необходимо отметить, что ABB 3BHE039724R0C3D PPD513AOC-100440 — это оригинальный силовой модуль (IGBT-модуль) для систем управления электродвигателями и инверторами ABB ACS880 (широко используемых в промышленной электродвигателестроении). Данный компонент критически важен для отраслей с высокими требованиями к мощности и эффективности (металлургия, тяжелое машиностроение, энергетика), так как он обеспечивает преобразование постоянного напряжения в переменное с регулируемой частотой, управляя скоростью и крутящим моментом электродвигателей.
ABB 3BHE039724R0C3D PPD513AOC-100440 широко интегрируется в инверторы ABB ACS880, работая в паре с контроллерными модулями (например, ABB RDCU-32C) и сенсорами скорости (например, ABB RMF300). Детальное описание, техническая документация и условия поставки ABB 3BHE039724R0C3D PPD513AOC-100440 доступны на официальной странице продукта: [ссылка на ABB 3BHE039724R0C3D PPD513AOC-100440] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря высокой мощности, эффективности и устойчивости к перегрузкам, ABB 3BHE039724R0C3D PPD513AOC-100440 соответствует международным нормам (IEC 61800-5-1, EN 61000-6-4) и становится предпочтительным выбором для модернизации изношенных силовых модулей ACS880 или комплектации новых инверторных установок.
Технические параметры ABB 3BHE039724R0C3D PPD513AOC-100440
ABB 3BHE039724R0C3D PPD513AOC-100440 имеет технические характеристики, оптимизированные для высокой производительности и надежности в силовых цепях:
-
Параметры силовых характеристик:
- Тип полупроводниковых элементов: IGBT (изолированные затворные транзисторы) — 6 шт. (в конфигурации трехфазного моста инвертора);
- Номинальное напряжение коллектор-эмиттер (Uce): 1200 В DC — подходит для промышленных сетей с напряжением 380–480 В AC;
- Номинальный ток коллектора (Ic): 300 А (при температуре ядра +85 °C) — обеспечивает мощность до 150 кВт для трехфазных двигателей;
- Максимальный импульсный ток (Icm): 600 А (длительность 10 мс) — устойчив к кратковременным перегрузкам (например, при старте тяжелонагруженных двигателей).
-
Эффективность и тепловые параметры:
- Потеря мощности при номинальной нагрузке: ≤ 2,5% — низкие тепловые потери, снижают требования к системе охлаждения;
- Температура ядра IGBT (Tj):
- Рабочий диапазон: -40 °C до +150 °C;
- Максимальная температура отключения: +175 °C (защита от перегрева);
- Тип охлаждения: Поддерживает жидкостное или воздушное охлаждение (совместимо с системами охлаждения ABB ACS880).
-
Защита и надежность:
- Встроенные защитные функции:
- Защита от перегрева (отключение при Tj > +175 °C);
- Защита от перегрузки тока (ограничение Ic ≤ 450 А);
- Защита от переменного напряжения (отключение при Uce > 1500 В DC);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Время между отказами (MTBF): ≥ 3 000 000 часов (при номинальных условиях, согласно данным ABB).
- Встроенные защитные функции:
-
Механические параметры:
- Габариты: 200 × 150 × 80 мм (ширина × высота × глубина);
- Вес: 约 2,5 кг;
- Тип монтажа: На металлический радиатор (для эффективного отвода тепла);
- Разъемы: Стандартные силовые и сигнальные разъемы ABB ACS880 — совместимы с существующими кабелями.
Преимущества и особенности ABB 3BHE039724R0C3D PPD513AOC-100440
ABB 3BHE039724R0C3D PPD513AOC-100440 сочетает в себе уникальные преимущества, которые отличают его от аналогичных силовых модулей:
- Высокая мощность и устойчивость к перегрузкам: Номинальный ток 300 А и максимальный импульсный ток 600 А делают ABB 3BHE039724R0C3D PPD513AOC-100440 подходящим для тяжелых приложений — например, в металлургическом цехе модуль управляет электродвигателем прокатного станка (мощность 120 кВт), устойчивно выдерживая перегрузки при прокатке толстых листов стали.
- Низкие тепловые потери (≤ 2,5%): Эффективный дизайн IGBT-матрицы снижает потери мощности, что уменьшает нагрузку на систему охлаждения. В инверторах ABB ACS880 с воздушным охлаждением это позволяет уменьшить размеры радиатора, экономя пространство в шкафу.
- Полная интеграция с инверторами ABB ACS880: ABB 3BHE039724R0C3D PPD513AOC-100440 специально разработан для ACS880 — он автоматически синхронизируется с контроллером RDCU-32C, передавая данные о температуре IGBT и токе в реальном времени. При замене старого модуля на ABB 3BHE039724R0C3D PPD513AOC-100440 не требуется переконфигурировать инвертор, достаточно подключить разъемы и включить питание.
- Многоуровневая защита от неполадок: Встроенная защита от перегрева, перегрузки и переменного напряжения предотвращает повреждение модуля и двигателя — например, при коротком замыкании в цепи двигателя модуль ограничивает ток до 450 А и отправляет сигнал на остановку инвертора, защищая дорогостоящее оборудование.
- Совместимость с разными типами охлаждения: Поддержка жидкостного и воздушного охлаждения делает ABB 3BHE039724R0C3D PPD513AOC-100440 универсальным — в цехах с высокой температурой (например, металлургические) используется жидкостное охлаждение, а в обычных промышленных условиях — воздушное, что снижает затраты на эксплуатацию.
Примеры применения ABB 3BHE039724R0C3D PPD513AOC-100440
ABB 3BHE039724R0C3D PPD513AOC-100440 находит широкое применение в силовых системах с инвесторами ABB ACS880:
- Металлургия (электродвигатель прокатного станка): В прокатном цехе ABB 3BHE039724R0C3D PPD513AOC-100440 установлен в инверторе ACS880, управляющем электродвигателем станка (мощность 120 кВт, номинальный ток 220 А). При прокатке стали модуль регулирует частоту напряжения, поддерживая постоянный крутящий момент двигателя, даже при перегрузках до 150% номинальной мощности.
- Тяжелое машиностроение (двигатель кранового механизма): В портовом кrane ABB 3BHE039724R0C3D PPD513AOC-100440 управляет двигателем подъема грузов (мощность 100 кВт). Модуль обеспечивает плавную регулировку скорости подъема, а защита от перегрева предотвращает выход из строя при длительной работе с максимальной нагрузкой.
- Энергетика (двигатель насоса гидроэлектростанции): В гидроэлектростанции ABB 3BHE039724R0C3D PPD513AOC-100440 установлен в инверторе ACS880, регулирующем скорость насоса подачи воды (мощность 150 кВт). Низкие тепловые потери (≤ 2,5%) позволяют использовать воздушное охлаждение, уменьшая сложность и стоимость установки.
Сравнение с конкурентами
ABB 3BHE039724R0C3D PPD513AOC-100440 выгодно отличается от аналогичных силовых модулей от ведущих конкурентов (Siemens, Mitsubishi):
| Параметр сравнения | ABB 3BHE039724R0C3D PPD513AOC-100440 | Аналог Siemens (Siemens 1SFA896102R1000) | Аналог Mitsubishi (Mitsubishi PM150CLA120) |
|---|---|---|---|
| Номинальный ток (Ic) | 300 А (85 °C) | 250 А (85 °C) | 150 А (85 °C) |
| Номинальное напряжение (Uce) | 1200 В DC | 1200 В DC | 1200 В DC |
| Максимальный импульсный ток (Icm) | 600 А (10 мс) | 500 А (10 мс) | 300 А (10 мс) |
| Потеря мощности | ≤ 2,5% | ≤ 3% | ≤ 3,5% |
| Совместимость | ABB ACS880 | Siemens SINAMICS S120 | Mitsubishi FR-A800 |
Этот сравнение подтверждает, что ABB 3BHE039724R0C3D PPD513AOC-100440 предлагает более высокий номинальный и импульсный ток, а также низкие тепловые потери — он превосходит конкурентов по мощности и эффективности, что делает его предпочтительным выбором для силовых систем ABB ACS880 с тяжелыми нагрузками.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с инвертором ABB ACS880: Прежде чем приобрести ABB 3BHE039724R0C3D PPD513AOC-100440, убедитесь, что он поддерживается вашей версией инвертора ACS880 (≥ v5.0). Информация о совместимости доступна в документации на [ссылка на ABB 3BHE039724R0C3D PPD513AOC-100440] или через техническую поддержку ABB.
- Рассчитайте параметры двигателя: Убедитесь, что номинальный ток и мощность двигателя не превышают параметры модуля (300 А, 150 кВт). Для двигателей с higher мощностью (например, 200 кВт) выберите более мощные модели ABB (например, ABB 3BHE041494R0001).
- Приобретайте оригинал: Для гарантии надежности и совместимости с ACS880 покупайте ABB 3BHE039724R0C3D PPD513AOC-100440 только у авторизованных дилеров ABB — подделки имеют низкую надежность, не поддерживают полную защиту и могут привести к повреждению инвертора и двигателя.
Предостережения
- Не используйте с несовместимыми инвесторами: ABB 3BHE039724R0C3D PPD513AOC-100440 разработан исключительно для ABB ACS880 — использование с инвесторами Siemens, Mitsubishi приведет к несовместимости силовых и сигнальных цепей, а также к выходу из строя оборудования.
- Следите за температурой охлаждения: При монтаже модуля обеспечьте эффективное охлаждение (радиатор с достаточной площадью, вентиляция или жидкостная система) — температура ядра IGBT не должна превышать +150 °C, иначе модуль отключится по защите, прерывая работу двигателя.
- Осуществляйте монтаж при отключенном питании: При установке или замене ABB 3BHE039724R0C3D PPD513AOC-100440 полностью отключите питание инвертора и разрядите конденсаторы силовой цепи — это предотвращает смертельный электроудар и повреждение модуля.
- Регулярно проверяйте состояние модуля: Каждый месяц проверяйте температуру модуля через диагностический интерфейс ACS880 — если температура стабильно превышает +120 °C, проверьте систему охлаждения (чистоту радиатора, работоспособность вентиляторов) и состояние контактов, чтобы избежать перегрева.
