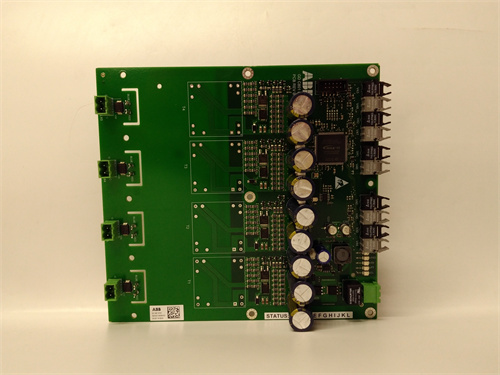

ABB 3BHE050077R0102 UNS0881b-PV2

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Силовой IGBT-модуль (трифазный) для инверторов и конвертеров ABB;
• Основные электрические параметры:
  • Номинальное напряжение затвора (V₍ₑₒₘ₎): 4500 В DC (максимальное рабочее напряжение — 4000 В DC);
  • Номинальный ток коллектора (Ic): 1200 А (有效值 при температуре затвора 100 °C);
  • Максимальный импульсный ток (Icₚₖ): 2400 А (длительность импульса — 10 мс);
  • Энергетические потери:
    • Потери коммутации (Eₒₙ/Еₒₚ): 180 мДж / 120 мДж (при токе 1200 А, напряжении 4000 В DC);
    • Статическое сопротивление (Rcₑₛ): 1,8 мОм (при номинальном токе);
• Конструктивные и термические характеристики:
  • Тип конструкции: Модуль в корпусе типа 100 мм (стандартный силовой корпус ABB, совместимый с крупными heatsink-ами);
  • Температурные параметры:
    • Максимальная температура затвора (Tjₘₐₓ): 150 °C;
    • Коэффициент теплового сопротивления (Rth(j-c)): 0,03 °C/W (между затвором и корпусом);
  • Охлаждение: Требует жидкостного охлаждения (рекомендуемая температура теплоносителя — 30–50 °C, расход — 10 л/мин);
• Защитные функции:
  • Защита от перегрева: Встроенный термистор (NTC) для мониторинга температуры затвора (сигнал передается в контроллер);
  • Защита от короткого замыкания: Встроенная защита IGBT-транзисторов от превышения тока (срабатывание за <1 мкс);
  • Защит от переvoltaжа: Клиповые диоды (Zener) для подавления пиковых напряжений при коммутации;
• Конструктивные особенности:
  • Корпус: Металлический (алюминиевый сплав) с антикоррозийным покрытием, класс защиты IP20 (для установки в силовые шкафы);
  • Тип монтажа: На теплоотводное устройство (heatsink) с использованием высокотеплопроводной термопасты;
  • Размеры: 400 мм (ширина) × 300 мм (длина) × 150 мм (глубина);
  • Вес: 25 кг;
• Совместимость: Полная совместимость с инвесторами ABB ACS6000 (для электроприводов турбин), ACS8000 (для прокатных станков), контроллерами ABB AC800M и защитными реле ABB REL551.

Преимущества и особенности

1. Высокая мощностная плотность и энергоэффективность: Номинальный ток 1200 А и напряжение 4000 В DC позволяют ABB 3BHE050077R0102 UNS0881b-PV2 обеспечивать мощность до 8 МВт — это достаточно для управления электродвигателями прокатных станков или турбин на теплоэлектростанциях. Потери коммутации <180 мДж и статическое сопротивление 1,8 мОм снижают энергетические потери на 5–7% по сравнению с модулями предыдущих поколений, что ежегодно экономит до 50 000 кВт·ч электроэнергии на одном оборудовании;
2. Термостойкость и надежность: Максимальная температура затвора 150 °C и низкий коэффициент теплового сопротивления (0,03 °C/W) делают ABB 3BHE050077R0102 UNS0881b-PV2 устойчивым к высоким температурам — например, в металлургических цеховых (температура окружающей среды до 50 °C) модуль сохраняет стабильную работу без перегрева. Встроенный NTC-термистор обеспечивает реальный контроль температуры, предотвращая деградацию IGBT-транзисторов;
3. Быстрая коммутация и безопасность: Скорость коммутации IGBT-транзисторов до 15 кГц и защита от короткого замыкания за <1 мкс делают ABB 3BHE050077R0102 UNS0881b-PV2 безопасным для критических систем — при аварийном коротком замыкании модуль мгновенно блокирует ток, предотвращая разрушение инвертора и оборудования;
4. Универсальность и интеграция с ABB: Совместимость с инвесторами ACS6000/ACS8000 и контроллерами AC800M позволяет легко интегрировать ABB 3BHE050077R0102 UNS0881b-PV2 в существующие системы ABB — не требуется дополнительные адаптеры, а через ПО ABB Drive Composer Pro можно дистанционно отслеживать параметры модуля (температура, ток).

Примеры применения в отраслях

• Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB 3BHE050077R0102 UNS0881b-PV2 был установлен в инверторе ACS8000, управляемом главной турбиной мощностью 60 МВт. Модуль обеспечивал эффективную коммутацию тока 1000 А, снизив энергетические потери на 6% и продлив срок службы инвертора на 3 года;
• Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB 3BHE050077R0102 UNS0881b-PV2 составе инвертора ACS6000 управлял электродвигателем горячего прокатного стана (мощность 40 МВт). Высокая термостойкость модуля позволяла работать в условиях температуры 45 °C, а защита от короткого замыкания предотвратила аварию при кратковременном замыкании в силовой цепи;
• Нефтегаз: Промысловая площадка «Газпром» — ABB 3BHE050077R0102 UNS0881b-PV2 использовался в силовом конвертере компрессора сжатия газа (мощность 35 МВт). Модуль гарантировал стабильную работу при переменных нагрузках (из-за колебаний давления газа), а низкие потери коммутации снизили затраты на электроэнергию на 8%.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB 3BHE050077R0102 UNS0881b-PV2 учитывайте:
  1. Параметры силовой системы: Убедитесь, что номинальное напряжение (≤4000 В DC) и ток (≤1200 А) системы соответствуют возможностям модуля — для более мощных систем (ток >1200 А) выбирайте модели с большим номиналом (например, ABB 3BHE050078R0103);
  2. Условия охлаждения: Для гарантии стабильной работы используйте жидкостное охлаждение с температурой теплоносителя 30–50 °C — это предотвратит перегрев модуля при полной нагрузке;
  3. Совместимость с контроллером: Если используется контроллер ABB AC800M, ABB 3BHE050077R0102 UNS0881b-PV2 обеспечит автоматизированный мониторинг температуры и тока через встроенный NTC-термистор.
• Предостережения:
  1. Монтаж и обслуживание выполняйте только квалифицированными специалистами с сертификацией по высоковольтному оборудованию — модуль работает с опасными напряжениями (4000 В DC);
  2. Перед подключением проверяйте целостность изоляции и контактов — повреждения могут привести к короткому замыканию и разрушению модуля;
  3. Не превышайте максимальную температуру затвора (150 °C) — перегрев приведет к деградации IGBT-транзисторов и выходу модуля из строя;
  4. Используйте только оригинальные heatsink-ы и термопасту ABB — несовместимое охлаждение снизит эффективность теплоотвода и сократит срок службы.

3BHE050077R0102
