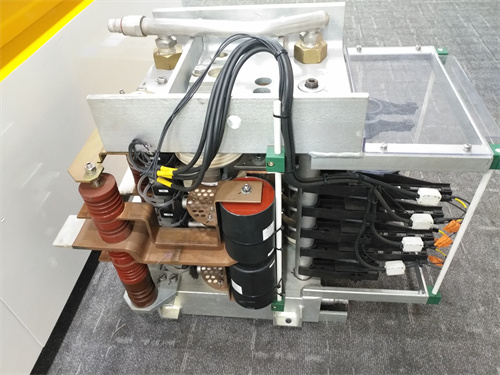

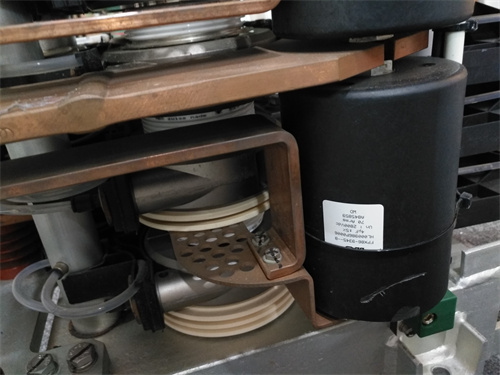

ABB 3BHL000986P0006

Описание

Общие сведения о продукте

Описание продукта

Технические параметры

• Тип силовых компонентов: трехфазный IGBT-инвертор (6 IGBT-транзистора, мостовая топология);
• Номинальное напряжение на входе DC: 1800 В DC (совместимо с выпрямительными блоками ABB для среднеvoltaжных сетей 6.6/10 кВ);
• Максимальное выходное напряжение AC: 10 кВ (трехфазное, частота 50/60 Гц, регулируемая диапазон 0–100 Гц);
• Номинальный выходной ток: 1200 А (при температуре冷却水 35 °C, длительный режим работы);
• Максимальная мощность: до 20 МВт (рассчитано по формуле P=√3×U×I: √3×10 кВ×1200 А ≈ 20.78 МВт);
• Система охлаждения: активная водяная (температура冷却水 15–40 °C, расход 5 л/мин) или воздушная (принудительное воздухообращение, температура входящего воздуха ≤35 °C);
• Температурные параметры:
  • Максимальная температура IGBT: 150 °C;
  • Температурный диапазон эксплуатации (окружающая среда): -10 °C до +55 °C;
• Защитные функции: защита от короткого замыкания (SC), перегрузки (OL), перегрева IGBT (OT), 欠压 (UV) и перег압 (OV) на входе DC, защита от обрыва фаз;
• Уровень изоляции: 2500 В AC (между силовыми цепями и корпусом, испытание на 1 мин);
• Размеры (длина × ширина × толщина): 450 мм × 300 мм × 120 мм (без шасси охлаждения), вес ~35 кг;
• Интерфейс управления: цифровой интерфейс с контроллером ABB Harmony® (протоколPWM для регулировки IGBT, передача данных о состоянии модуля).

Преимущества и особенности

1. Высокая мощность и токовая выдержка: Возможность работы с мощностью до 20 МВт и током 1200 А делает ABB 3BHL000986P0006 подходящим для высокомощных приводов — например, турбины гидроэлектростанций, прокатные валики металлургических заводов или главные двигатели крупных кораблей;
2. Надежность в экстремальных условиях: Использование IGBT-модулей класса «высокой надежности» и система активного охлаждения гарантируют стабильную работу ABB 3BHL000986P0006 при переменных нагрузках (например, при пиковых нагрузках на электростанцию в часы пик потребления) и температурных колебаниях, снижая риск аварий;
3. Быстрая замена и обслуживание: Конструкция кардного типа с штыревым соединением позволяет заменить ABB 3BHL000986P0006 за 30–60 минут (без разборки всей силовой системы), что критично для объектов с минимальным допустимым временем простоя (например, теплоэлектростанции, где остановка приводит к потере электроэнергии);
4. Полная интеграция с ABB Harmony®: Модуль автоматически синхронизируется с контроллерами и шасси ABB Harmony® — не требуется дополнительная настройка драйверов или калибровка, а данные о состоянии (температура IGBT, ток, напряжение) передаются в центральную систему для мониторинга и диагностики;
5. Высокий уровень безопасности: Многоуровневая защита и высокое изоляционное напряжение предотвращают повреждение модуля и шасси при авариях (например, коротком замыкании между фазами), а также защищают персонал от поражения электрическим током.

Примеры применения

• Энергетика (гидроэлектростанции): Для управления приводами гидротурбин — ABB 3BHL000986P0006 регулирует скорость турбины в зависимости от уровня воды в реке, обеспечивая стабильную генерацию электроэнергии (до 20 МВт на один модуль) и синхронизацию с электросетью;
• Металлургическая промышленность (прокатные станции): Для приводов крупных валиков прокатки металла (сталь, алюминий) — модуль передаёт высокий крутящий момент (до нескольких тысяч Н·м), адаптируясь к переменным нагрузкам при прокатке толстых заготовок (например, листов стали толщиной 50 мм);
• Тяжелая машиностроение (двигатели кораблей): Для силовых блоков главных двигателей крупных кораблей (танкеры, контейнеровозы с грузоподъемностью >10 000 тонн) — ABB 3BHL000986P0006 обеспечивает эффективную энергопередачу и устойчивую работу в условиях качки (переменные нагрузки на двигатель);
• Теплоэлектростанции: Для приводов вентиляторов котлов и насосов водоснабжения — модуль регулирует скорость приводов в зависимости от нагрузки на электростанцию, снижая энергопотребление (по сравнению с фиксированной скоростью) на 15–20%;
• Химическая промышленность (крупные реакторы): Для приводов мешалок высоких мощностей (в реакторах объёмом >100 м³) — стабильная регулировка скорости мешалки гарантирует равномерное смешивание реактивов, критическое для качества продукции.

Сравнение с конкурентами

Советы по выбору и мерам предосторожности

Советы по выбору

1. Рассчитайте параметры нагрузки: Убедитесь, что номинальный ток (1200 А) и мощность (20 МВт) ABB 3BHL000986P0006 соответствуют требованиям вашего привода — для менее мощных систем (до 10 МВт) рассмотрите модификации серии ABB с меньшим током (например, 3BHL000986P0004 с током 800 А);
2. Выберите тип охлаждения: Для объектов с доступом к чистой воде (например, электростанции у рек/озеров) выберите водяную охлаждение (более эффективное для высоких нагрузок); для сухих регионов или объектов с ограничением по воде — воздушную охлаждение (требует установки вентиляторов с фильтрами);
3. Проверьте совместимость с шасси: ABB 3BHL000986P0006 предназначен для шасси ABB Harmony® — для других систем (например, Siemens S7-400) требуется дополнительный адаптерный модуль, что увеличивает стоимость и сложность эксплуатации;
4. Оцените требования к времени простоя: Если остановка системы приводит к большим экономическим потерям (например, электростанции), выберите ABB 3BHL000986P0006 за счет его быстрой замены (30–60 мин) — это снизит потери на 50–70% по сравнению с конкурентами.

Меры предосторожности

1. Устанавливайте и обслуживайте ABB 3BHL000986P0006 только квалифицированным персоналом с сертификатом на работу с высоковольтным оборудованием — входное напряжение 1800 В DC может привести к смертельному поражению;
2. Перед монтажем/заменой полностью отключите питание системы и разрядите конденсаторы DC (с помощью специализированных разрядных резисторов) — остаточное напряжение на конденсаторах может сохраняться в течение 10–15 минут после отключения;
3. Регулярно проверяйте состояние системы охлаждения: Для водяной — контролируйте температуру, расход и чистоту воды (избегайте накипи и загрязнения труб); для воздушной — очищайте фильтры вентиляторов раз в месяц (загрязнение снижает эффективность охлаждения и может привести к перегреву IGBT);
4. Не превышайте номинальные параметры модуля: Перегрузка (ток >1200 А, температура IGBT >150 °C) приведет к разрушению IGBT-транзисторов и аварии в силовой системе — используйте системное мониторинга для отслеживания параметров в реальном времени;
5. Храните запасной модуль в сухом, прохладном помещении (температура 10–25 °C, влажность <60%) — это гарантирует сохранение технических характеристик при необходимости замены.

3BHL000986P0006
