Описание

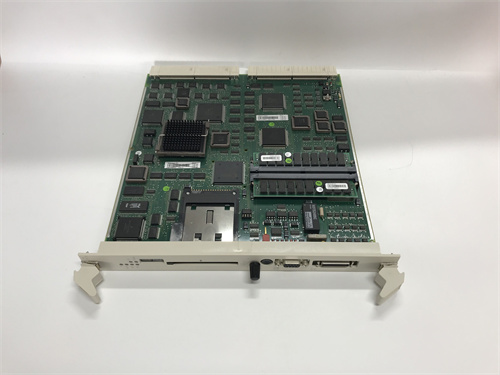

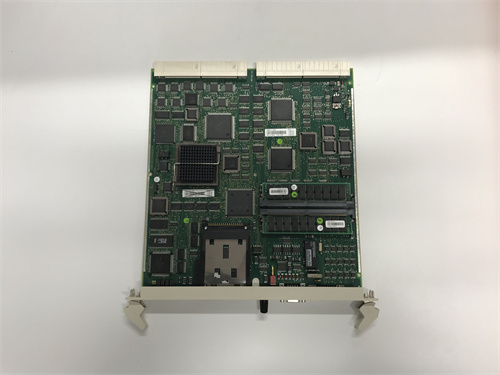

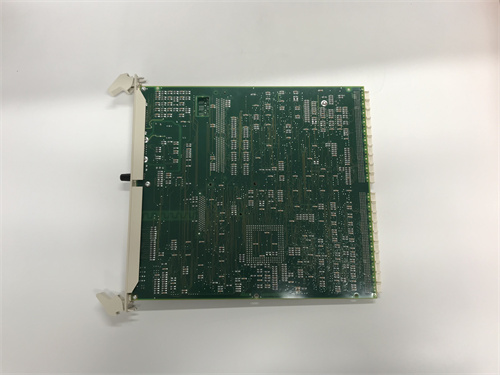

Общая характеристика продукта: ABB 3BSE011180R1 SE04462912 PM511V08
Первым делом рассмотрим промышленный центральный процессор (CPU) для систем автоматизации ABB — ABB 3BSE011180R1 SE04462912 PM511V08 (далее сокращенно ABB PM511V08), относящийся к серии ABB AC500 (специализирующейся на компактных, надежных решениях для контроля мелких и средних промышленных процессов: линий сборки, систем вентиляции, автоматики складов, оборудование пищевых заводов). Это устройство является “мозгом” системы автоматизации — оно выполняет логические операции, обрабатывает данные от сенсоров и модулей I/O, управляет исполнительными механизмами и поддерживает коммуникацию с внешними системами (HMI, SCADA). ABB PM511V08 выделяется высокой производительностью, расширяемостью и простотой программирования, становясь ключевым элементом для проектов, где требуется баланс между функциональностью и экономичностью (например, автоматизация линии упаковки, контроль температуры в холодильных камерах).
ABB PM511V08 гарантирует стабильную работу и быструю обработку данных даже в условиях перегрузки: например, на пищевом заводе ABB PM511V08 управляет линией упаковки конфет, обрабатывая сигналы от 8 датчиков положения (DI) и 4 аналоговых датчиков температуры (AI), а также отправляя команды на 6 приводов конвейера (DO) и 2 регулирующих клапана (AO) — при этом время реакции на изменение параметров не превышает 1 мс. Благодаря встроенным коммуникационным интерфейсам (Ethernet, RS485) ABB PM511V08 легко интегрируется с операторскими панелями ABB (например, LT2005-S/SP19) и SCADA-системами, позволяя операторам отслеживать процессы в реальном времени и вносить корректировки. Также ABB PM511V08 поддерживает функцию самодиагностики: оно контролирует состояние внутренних компонентов, связь с модулями I/O и наличие ошибок в программе, а при выявлении неисправностей (например, разрыв связи с датчиком) отправляет сигнал аварии на HMI, предупреждая оператора о риске остановки процесса.
Особенно стоит отметить, что ABB PM511V08 программируется через общее программное обеспечение ABB Automation Builder (совместимое с другими устройствами AC500), что позволяет инженерам использовать стандартные языки программирования IEC 61131-3 (LD, FBD, ST, IL, SFC) и повторно использовать готовые блоки логики. Компактный дизайн и совместимость с модулями I/O AC500 (например, DSRF197K01, аналоговые модули AI) также делают ABB PM511V08 гибким решением — можно расширить количество каналов по мере роста потребностей проекта. Полную информацию о ABB 3BSE011180R1 SE04462912 PM511V08, включая технические спецификации, схемы подключения и руководства по программированию, можно найти по ссылке: [ссылка на продукт ABB 3BSE011180R1 SE04462912 PM511V08] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB 3BSE011180R1 SE04462912 PM511V08
Технические характеристики ABB PM511V08 соответствуют стандартам IEC 61131-2 (для контроллеров ПЛК) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Центральный процессор (CPU) для системы автоматизации ABB AC500 |
| Производительность | • Частота процессора: 100 МГц • Количество инструкций в секунду (MIPS): ≥30 • Время выполнения базовой инструкции: ≤0.1 мс • Поддержка multitasking: Да (приоритеты для задач реального времени) |
| Память | • Оперативная память (RAM): 64 МБ (для данных и программ) • Постоянная память (Flash): 128 МБ (для хранения программы и логов) • Поддержка карты памяти: SD-карта (до 32 ГБ, для архивирования данных) |
| Коммуникационные интерфейсы | • Ethernet: 1 × RJ45 (10/100 Mbps, поддерживает Modbus TCP, Ethernet/IP, ABB AC500 Bus) • RS485: 1 × порт (поддерживает Modbus RTU, PROFIBUS DP — по настройке) • Интерфейс для модулей I/O: Локальная шина AC500 (подключение до 32 модулей I/O) |
| Поддержка модулей I/O | • Типы модулей: Дискретные (DI/DO), аналоговые (AI/AO), специализированные (кounters, timers) • Максимальное количество каналов: До 512 дискретных, 128 аналоговых (с расширением) • Скорость передачи по шине I/O: 10 Мбит/с |
| Питание | • Тип входного напряжения: 24 В DC ±20% • Максимальный ток потребления: 300 мА (без модулей I/O) • Защита от короткого замыкания: Встроенный плавник (400 мА) • Защита от обратной полярности: Да |
| Защитные функции и прочность | • Класс защиты (IP): IP20 (для монтажа в закрытом шкафу) • ЭМС-защита: Класс A (по EN 61000-6-2) — защита от электростатического разряда (ESD ±15 кВ), электромагнитных полей (80–1000 МГц) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, согласно EN 50022) • Габариты (Ш×В×Г): 70 × 100 × 120 мм (ширина × высота × глубина) • Вес: ~0.5 кг • Индикаторы: LED «Power» (зеленый — питание нормальное), LED «Run» (зеленый — программа выполняется), LED «Error» (красный — авария), LED «Com» (желтый — связь активна) |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — для зон 1), RoHS, соответствие IEC 61131-3 |
Преимущества и особенности ABB 3BSE011180R1 SE04462912 PM511V08
-
Баланс производительности и экономичности
ABB PM511V08 предлагает производительность на уровне 30 MIPS и быструю реакцию (≤0.1 мс), что достатчно для большинства мелких и средних процессов (например, автоматизация линии сборки электроники, контроль системы водоснабжения). При этом его стоимость ниже, чем у высокопроизводительных CPU AC800M, что делает ABB PM511V08 экономичным выбором для проектов с ограниченным бюджетом, где не требуется поддержка сложных алгоритмов (например, моделирование процессов). -
Гибкая расширяемость
Совместимость с модулями I/O серии AC500 (дискретными, аналоговыми, специализированными) позволяет расширять функциональность ABB PM511V08 по мере роста потребностей проекта. Например, начально можно подключить 2 модуля DI (16 каналов each) для контроля датчиков положения, а позже добавить аналоговый модуль AI для измерения температуры и AO для управления клапанами — при этом не требуется заменять CPU, только добавлять модули в локальную шину AC500. Поддержка SD-карты (до 32 ГБ) также расширяет возможности архивирования данных (например, логи температуры за месяц) для последующего анализа. -
Простота программирования и интеграции
Программирование ABB PM511V08 осуществляется через ABB Automation Builder — единую среду для всех устройств AC500, которая поддерживает языки IEC 61131-3 (LD, FBD, ST и др.) и предоставляет библиотеку готовых функций (например, ПИД-регулятор, обработка аналоговых сигналов). Это сокращает время обучения инженеров и позволяет повторно использовать логику из предыдущих проектов. Интеграция с HMI ABB (LT2005-S/SP19) и SCADA через стандартные протоколы (Modbus TCP, Ethernet/IP) также упрощает создание единой системы мониторинга и управления. -
Надежность и безопасность
ABB PM511V08 оборудован комплексной защитой: от короткого замыкания, обратной полярности и электромагнитных помех (класс A), что гарантирует работу в промышленных условиях (например, рядом с электродвигателями, трансформаторами). Функция самодиагностики и индикаторы состояния позволяют операторам быстро выявлять неисправности (например, разрыв связи с модулем I/O) и устранять их, минимизируя время простоя. Сертификация ATEX также делает ABB PM511V08 подходящим для использования в опасных зонах (например, пищевые заводы с риском образования пылевых взрывов).
Примеры применения ABB 3BSE011180R1 SE04462912 PM511V08
- Пищевая промышленность: Автоматизация линии упаковки печенья
На заводе по производству печенья ABB PM511V08 управляет линией упаковки:
- CPU обрабатывает сигналы от 6 датчиков фотoelectric (DI): определяют наличие печенья на конвейере, положение упаковочных коробок, уровень печенья в бункере;
- ABB PM511V08 отправляет команды на 4 привода конвейера (DO) — регулирует скорость для синхронизации упаковки, останавливает конвейер при отсутствии коробок;
- Аналоговый модуль AI (подключенный к ABB PM511V08) измеряет температуру упаковочного материала (пластик), а модуль AO управляет нагревателем, поддерживая температуру 60 °C ±2 °C;
- Оператор через HMI ABB LT2005-S/SP19 отслеживает состояние линии и вносит корректировки (например, увеличивает скорость при увеличении подачи печенья), а ABB PM511V08 сохраняет логи производительности (количество упакованных коробок в час) на SD-карте.
- Автоматика складов: Контроль системы погрузки паллет
В автоматизированном складе ABB PM511V08 управляет роботом-погрузчиком паллет:
- CPU обрабатывает данные от датчиков proximity (DI): определяют положение паллет, наличие障碍ов в пути робота, уровень заряда батареи робота;
- ABB PM511V08 отправляет команды на двигатели робота (через модуль AO и инвертор) — управляет движением, поднятием/опусканием gripper, остановкой при опасности;
- RS485-интерфейс ABB PM511V08 обеспечивает связь с датчиком веса (Modbus RTU) — проверяет вес паллет (не превышает 50 кг), отклоняет паллет при перегреве;
- При разряде батареи робота (сигнал DI) ABB PM511V08 автоматически направляет робота на зарядку, заменяя его резервным устройством, не останавливая работу склада.
- Энергетика: Контроль системы вентиляции подстанции
На подстанции 10 кВ ABB PM511V08 управляет системой вентиляции и охлаждения:
- Аналоговые датчики температуры (AI) измеряют температуру в зоне трансформаторов и передают данные в ABB PM511V08;
- При температуре выше 40 °C CPU запускает вентиляторы (DO) и открывает жалюзи (через модуль AO и привод); при температуре ниже 25 °C — останавливает вентиляторы, закрывает жалюзи;
- Ethernet-интерфейс ABB PM511V08 передает данные о температуре и состоянии вентиляторов в локальную SCADA-систему, позволяя инженерам дистанционно отслеживать условия в подстанции;
- При отказе вентилятора (сигнал DI) ABB PM511V08 отправляет сигнал аварии на SCADA и запускает резервный вентилятор, предотвращая перегрев трансформатора.
Сравнение с конкурентами
Сравним ABB PM511V08 с контроллером Siemens S7-1200 CPU 1214C (6ES7214-1AG40-0XB0) — аналогом для мелких и средних проектов:
| Параметр | ABB 3BSE011180R1 SE04462912 PM511V08 | Siemens S7-1200 CPU 1214C |
|---|---|---|
| Производительность (MIPS) | ≥30 | ≥15 |
| Время реакции | ≤0.1 мс | ≤0.2 мс |
| Память (Flash/RAM) | 128 МБ / 64 МБ | 50 МБ / 10 МБ |
| Коммуникационные интерфейсы | Ethernet + RS485 + локальная шина I/O | Ethernet + RS485 |
| Максимальное количество модулей I/O | До 32 | До 8 |
| Поддержка SD-карты | Да (до 32 ГБ) | Да (до 16 ГБ) |
| Температурный диапазон работы | -10 °C – +60 °C | 0 °C – +55 °C |
Вывод: ABB PM511V08 превосходит аналог Siemens по производительности (30 MIPS против 15 MIPS), времени реакции (≤0.1 мс против ≤0.2 мс) и объемом памяти (128 МБ Flash против 50 МБ), что делает его более подходящим для проектов с высокими требованиями к скорости обработки данных (например, линии упаковки с высокой производительностью). Также ABB PM511V08 поддерживает больше модулей I/O (32 против 8) и имеет более широкий температурный диапазон работы, что расширяет его применение в суровых промышленных условиях. Для проектов на базе оборудования ABB (модули I/O, HMI) ABB PM511V08 также является более совместимым решением
