Описание
Общая информация о продукте ABB 3BSE011180R1 SE071005AK PM511V08

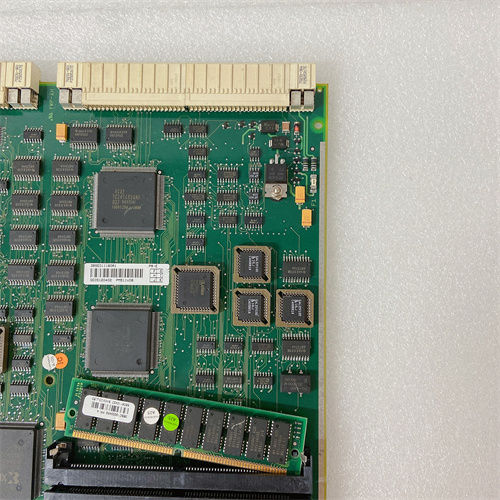

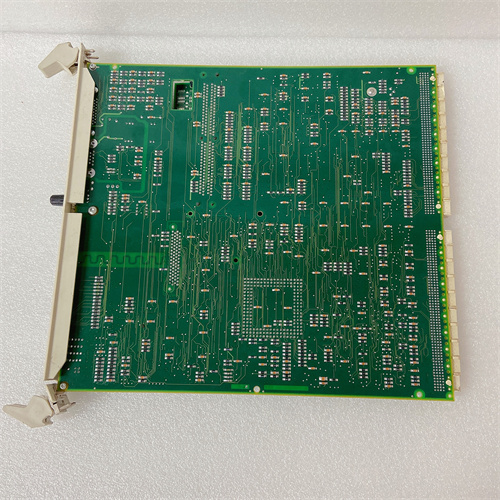

ABB 3BSE011180R1 SE071005AK PM511V08 — это центральный процессорный модуль (CPU-модуль) из линейки ABB Advant OCS, предназначенный для управления и координации автоматизированных систем промышленного уровня. Он выполняет функции обработки данных от сенсоров и модулей, выполнения управляющих алгоритмов (логика ПЛК, регулирование PID) и коммуникации с внешними устройствами, что делает ABB 3BSE011180R1 SE071005AK PM511V08 незаменимым в комплексных системах: нефтегазовые комплексы (управление добывающими платформами), химические заводы (реакторные линии), электростанции (турбинные установки) и пищевые производства (линии упаковки), где требуется синхронное управление несколькими технологическими процессами.
Основная функция ABB 3BSE011180R1 SE071005AK PM511V08 — сбор данных от входных модулей (например, ABB DDI01 для цифровых сигналов, ABB 57160001-KX для аналоговых), обработка этих данных согласно предопределенной логике и отправка управляющих команд на выходные модули (ABB XDD501A101) или исполнительные устройства. CPU-модуль оснащен процессором с тактовой частотой 800 МГц и 256 МБ оперативной памяти, что позволяет ему обрабатывать до 10 000 сигналов одновременно и выполнять сложные алгоритмы PID-регулирования с обновлением данных каждые 10 мс. Например, в химическом заводе ABB 3BSE011180R1 SE071005AK PM511V08 управляет 5 реакторами: считывает температуру/давление через ABB 57160001-KX, корректирует подачу реагентов через ABB XDD501A101 и передает данные в SCADA ABB Ability™ для мониторинга операторами.
ABB 3BSE011180R1 SE071005AK PM511V08 поддерживает избыточную конфигурацию (1:1 горячая резервность), когда два идентичных CPU-модуля работают параллельно — при сбое основного модуля резервный автоматически принимает контроль за системой без остановки процесса (время переключения <100 мс). Также он имеет встроенные коммуникационные интерфейсы: Ethernet (Profinet IRT, Modbus TCP), RS485 (Modbus RTU) и интерфейс для подключения шасси ABB TU847, что обеспечивает связь с модулями и удаленными контроллерами. При интеграции с индикатором давления ABB IDPG 940128102 и серво-драйвером ABB SZ4127.000 ABB 3BSE011180R1 SE071005AK PM511V08 формирует полную цепь управления: сенсор → входной модуль → CPU → выходной модуль → исполнительное устройство, где каждый компонент синхронизируется через центральный процессор. Полная информация о ABB 3BSE011180R1 SE071005AK PM511V08 доступна на официальном ресурсе: [ссылка на ABB 3BSE011180R1 SE071005AK PM511V08](здесь будет предоставлен ваша ссылка).
Технические параметры ABB 3BSE011180R1 SE071005AK PM511V08
Центральный процессорный модуль ABB 3BSE011180R1 SE071005AK PM511V08 характеризуется следующими ключевыми параметрами:
- Тип устройства: CPU-модуль для систем автоматизации ABB Advant OCS.
Параметры обработки данных
- Процессор: ARM Cortex-A9, тактовая частота 800 МГц;
- Оперативная память (RAM): 256 МБ DDR3 (погрузка данных);
- Постоянная память (Flash): 512 МБ (хранение программы, логики управления);
- Максимальное количество подключаемых модулей: 32 (входные/выходные, аналоговые/цифровые);
- Частота обновления данных: 10 мс (стандарт), 1 мс (опционально для критических сигналов);
- Поддерживаемые алгоритмы: Логика Ladder Diagram (LD), Function Block Diagram (FBD), Structured Text (ST), PID-регулирование (до 256 циклов).
Параметры коммуникации
- Интерфейсы:
- Ethernet: 2 порта (10/100/1000 Мбит/с), поддерживает Profinet IRT, Modbus TCP, Ethernet/IP;
- RS485: 1 порт (9600–115200 бод), поддерживает Modbus RTU;
- Интерфейс шасси: Совместим с шасси ABB TU847, TU830 (через внутреннюю сигнальную шина);
- Задержка передачи данных: <1 мс (Profinet IRT), <5 мс (Modbus TCP);
Параметры надежности и защиты
- Резервность: Поддерживает 1:1 горячая резервность (время переключения <100 мс);
- Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь: 2 kV, емкостная связь: 15 kV);
- Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Средне время между отказами (MTBF): >300 000 часов (при температуре 40 °C);
Конструктивные параметры
- Монтаж: В стандартный слот шасси ABB Advant OCS (TU847, TU830);
- Габариты: 48 мм × 175 мм × 210 мм (ширина × высота × глубина);
- Вес: ≈0,5 кг;
- Индикаторы: Светодиодные (статус питания, режим работы, резервность, ошибки коммуникации);
- Конфигурация: Через ПО ABB Control Builder M (поддержка Windows 10/11).
Преимущества и особенности ABB 3BSE011180R1 SE071005AK PM511V08
ABB 3BSE011180R1 SE071005AK PM511V08 выделяется среди промышленных CPU-модулей благодаря следующим уникальным преимуществам:
- Высокая производительность и обработка больших потоков данных: Процессор 800 МГц и 256 МБ RAM позволяют ABB 3BSE011180R1 SE071005AK PM511V08 обрабатывать до 10 000 сигналов и 256 PID-циклов одновременно — критично для комплексных систем, например, нефтегазовых платформ, где требуется контроль за добычей, перекачкой и хранением нефти. В отличие от CPU-модулей с тактовой частотой 500 МГц, он не создаёт задержек при пиковых нагрузках.
- Горячая резервность для непрерывной работы: 1:1 резервная конфигурация с временем переключения <100 мс гарантирует, что система не останавливается даже при сбое основного CPU — в электростанциях это предотвращает остановку турбин и потерю электроэнергии, а в химических заводах — разрыв реакционных процессов и брак продукции.
- Мультипротокольная коммуникация для универсальной интеграции: Поддержка Profinet IRT, Modbus TCP и Ethernet/IP позволяет ABB 3BSE011180R1 SE071005AK PM511V08 взаимодействовать с оборудованием разных брендов — например, с серво-драйверами Siemens или датчиками Rockwell — без дополнительных шлюзов. Это упрощает модернизацию существующих систем, так как не нужно заменять все компоненты на ABB.
- Совместимость с экосистемой ABB: Прямая интеграция с модулями ABB DDI01, ABB XDD501A101, ABB 57160001-KX и SCADA ABB Ability™ устраняет проблемы совместимости — CPU автоматически распознает подключенные модули, а через ABB Control Builder M можно быстро настроить логику управления и PID-циклы. Это сокращает время запуска системы до 1–2 дней.
- Надежность в суровых условиях: Температурный диапазон -25 °C до +60 °C и защита от ЭМС делают ABB 3BSE011180R1 SE071005AK PM511V08 подходящим для использования в открытом воздухе (например, на наземных добывающих площадях) или в цехах с сильными электромагнитными помехами (например, рядом с трансформаторами электростанций).
Примеры применения ABB 3BSE011180R1 SE071005AK PM511V08
ABB 3BSE011180R1 SE071005AK PM511V08 широко используется для управления комплексными системами в различных отраслях:
- Нефтегазовая промышленность (добывающая платформа): На морской платформе ABB 3BSE011180R1 SE071005AK PM511V08 управляет всеми технологическими процессами: добыча нефти (через ABB SZ4127.000 для серво-двигателей насосов), контроль давления в трубах (через ABB IDPG 940128102), регулирование температуры нагревателей (через ABB 57160001-KX) и управление безопасными системами (например, автоматические клапаны через ABB XDD501A101). CPU работает в конфигурации 1:1 горячей резервности — при сбое основного модуля резервный переключается за 80 мс, не останавливая добычу. Данные передаются в наземную SCADA через Modbus TCP, позволяя удаленному мониторингу.
- Химическая промышленность (реакторные линии): В заводе по производству пластика ABB 3BSE011180R1 SE071005AK PM511V08 управляет 4 реакторами. Он считывает температуру (Pt100 через ABB 57160001-KX) и концентрацию реагентов (4–20 мА через ABB 57160001-KX), выполняет PID-регулирование подачи реагентов (через ABB XDD501A101) и контролирует уровень продукта в реакторах (через ABB DDI01). При превышении температуры >200 °C CPU отправляет сигнал на остановку подачи топлива и открытие охлаждающих клапанов, предотвращая взрыв реактора.
- Электростанция (турбинная установка): В газотурбинной электростанции ABB 3BSE011180R1 SE071005AK PM511V08 управляет скоростью турбины (через ABB 3BHB003154R0101 силовой модуль), давлением пара (через ABB IDPG 940128102) и температурой газового потока (через ABB 57160001-KX). CPU синхронизирует работу турбины с генератором, поддерживая частоту электроснабжения 50 Гц с точностью ±0,01 Гц. Защита от ЭМС гарантирует стабильность работы рядом с мощными генераторами, а горячая резервность предотвращает остановку электростанции при сбое CPU.
Сравнение с конкурентами
В сравнении с аналогичными CPU-модулями других брендов ABB 3BSE011180R1 SE071005AK PM511V08 имеет явные преимущества:
| Параметр сравнения | ABB 3BSE011180R1 SE071005AK PM511V08 | Siemens S7-1518F-4 PN/DP (CPU 1518F) | Rockwell Allen-Bradley ControlLogix 5580 (1756-L82E) |
|---|---|---|---|
| Тактовая частота процессора | 800 МГц | 600 МГц | 700 МГц |
| Оперативная память | 256 МБ | 128 МБ | 256 МБ |
| Резервность | 1:1 горячая (<100 мс) | 1:1 горячая (<200 мс) | 1:1 горячая (<150 мс) |
| Поддерживаемые протоколы | Profinet IRT, Modbus TCP, Ethernet/IP | Profinet, Modbus TCP | Ethernet/IP, Modbus TCP |
| Максимальное количество PID-циклов | 256 | 128 | 256 |
| Температурный диапазон | -25 °C до +60 °C | 0 °C до +60 °C | 0 °C до +60 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Комплексные системы с множеством сигналов: Для нефтегазовых платформ, химических заводов или электростанций — ABB 3BSE011180R1 SE071005AK PM511V08 с возможностью обработки 10 000 сигналов и 256 PID-циклов обеспечит синхронное управление всеми процессами, превосходя конкурентов по производительности.
- Системы с требованиями к непрерывности: Для критических процессов (реакторы, турбины), где остановка приведет к большим потерям — горячая резервность <100 мс делает ABB 3BSE011180R1 SE071005AK PM511V08 оптимальным выбором, так как он минимизирует время простоя.
- Интеграция с разнобрендовым оборудованием: Если система включает модули Siemens, Rockwell или другие бренды — мультипротокольная поддержка позволяет ABB 3BSE011180R1 SE071005AK PM511V08 взаимодействовать с ними без дополнительных шлюзов, экономя средства на модернизации.
- Суровые эксплуатационные условия: Для открыточных площадей, морских платформ или цехах с ЭМС — температурный диапазон -25 °C до +60 °C и защита от помех гарантируют надежность, в то время как другие CPU-модули требуют дополнительной защиты.
PM511V08
