ABB 3BSE022462R1 TU847

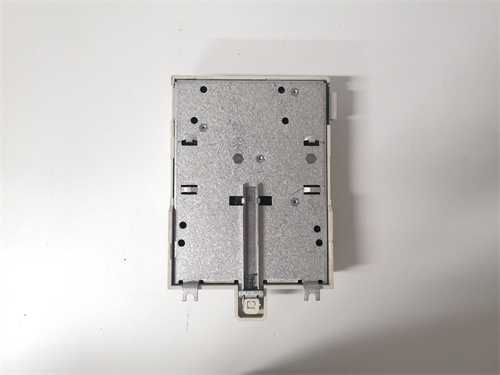

ABB 3BSE022462R1 TU847 — изображение 2

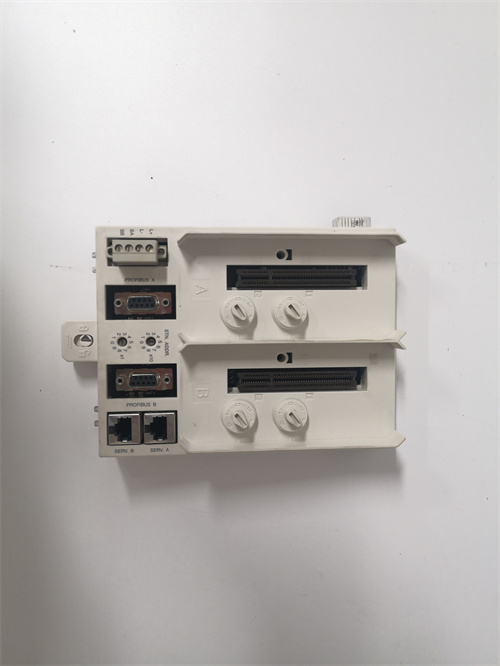

ABB 3BSE022462R1 TU847 — изображение 3

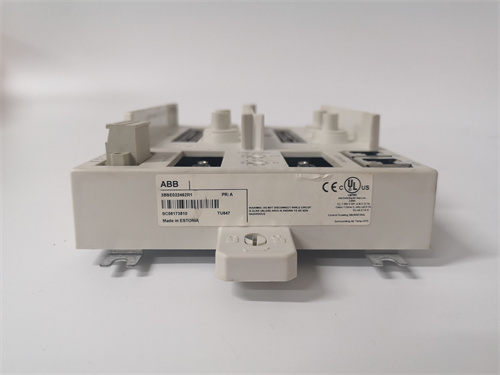

ABB 3BSE022462R1 TU847 — изображение 4

ABB 3BSE022462R1 TU847 ABB

Технические параметры

  • Модель: ABB 3BSE022462R1 TU847 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки])
  • Тип устройства: Шинный модуль-интерфейс для контроллеров ABB AC 800M
  • Назначение: Соединение основной шины AC 800M с удаленными шинами, поддержка избыточной связи
  • Поддерживаемые интерфейсы: 2 разъема для основной/резервной шины AC 800M, 2 разъема для удаленных шинами (RJ45)
  • Скорость передачи данных: До 100 Мбит/с (полудуплекс/полный дуплекс)
  • Максимальное расстояние передачи: 100 метров (с использованием кабеля Cat5e/Cat6)
  • Питание: Получает питание из шины ABB AC 800M (24 В постоянного тока); потребляемая мощность не более 12 Вт
  • Изоляция: Galvanic isolation между шинами (1000 В переменного тока, 1 мин); EMC-фильтр (EN 61000-6-2)
  • Совместимые модули: ABB CI800 (коммуникационные), AI800 (аналоговые входы), AO800 (аналоговые выходы), DI800 (дискретные входы), DO800 (дискретные выходы)
  • Операционные условия: температура от -25 °C до +60 °C; относительная влажность до 95% (без конденсации); вибрации — 10-500 Гц (1,5 г); удары — 30 г (11 мс)
  • Габаритные размеры: 140 × 120 × 38 мм (ширина × глубина × высота); масса — 0,55 кг
  • Уровень защиты: IP20 (для монтажа в закрытых распределительных щитах)
  • Классификация по безопасности: UL 508, CSA C22.2 No. 14, EN 61010-1, IEC 61131-2
Запрос цены
Категория: Бренд:

Описание

Основная информация о продукте: ABB 3BSE022462R1 TU847

Рассмотрим шинный модуль-интерфейс ABB для расширения систем автоматизации — ABB 3BSE022462R1 TU847 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]). Это компонент для контроллеров ABB AC 800M, предназначенный для организации связи между основными шинами контроллера и удаленными модулями, а также для обеспечения избыточности шинной структуры, и ABB 3BSE022462R1 TU847 отличается высокой надежностью и масштабируемостью. Именно ABB 3BSE022462R1 TU847 решает задачу подключения удаленных компонентов к системе AC 800M, а его продуманная конструкция делает ABB 3BSE022462R1 TU847 незаменимым для построения распределенных промышленных установок.

Описание продукта

ABB 3BSE022462R1 TU847 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) представляет собой шинный модуль-интерфейс для контроллеров ABB AC 800M, предназначенный для соединения основной шины контроллера с удаленными шинами и модулями серии ABB CI800/AI800/AO800. Устройство от ABB поддерживает двойную избыточную связь (redundant bus) — при отключении одной шины данные продолжают передаваться через резервную, что исключает потерю контроля над оборудованием и минимизирует простои. ABB 3BSE022462R1 TU847 обеспечивает скорость передачи данных до 100 Мбит/с и поддерживает синхронизацию всех подключенных модулей с основным контроллером, гарантируя единое управление всей системой. Особенно стоит отметить, что ABB 3BSE022462R1 TU847 оснащено встроенной защитой от электромагнитных помех (EMC-фильтр по стандарту EN 61000-6-2) и galvanic isolation между шинами (1000 В переменного тока, 1 мин) — это предотвращает искажение сигналов и повреждение контроллера в условиях высоких промышленных помех. Кроме того, ABB 3BSE022462R1 TU847 имеет LED-индикаторы состояния каждой шины (активна/ошибка) и общим индикатором питания, что позволяет операторам быстро диагностировать проблемы с соединением, а интеграцию в систему осуществляет через стандартную шину ABB AC 800M без необходимости сложной конфигурации.

Технические параметры

  • Модель: ABB 3BSE022462R1 TU847 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки])
  • Тип устройства: Шинный модуль-интерфейс для контроллеров ABB AC 800M
  • Назначение: Соединение основной шины AC 800M с удаленными шинами, поддержка избыточной связи
  • Поддерживаемые интерфейсы: 2 разъема для основной/резервной шины AC 800M, 2 разъема для удаленных шинами (RJ45)
  • Скорость передачи данных: До 100 Мбит/с (полудуплекс/полный дуплекс)
  • Максимальное расстояние передачи: 100 метров (с использованием кабеля Cat5e/Cat6)
  • Питание: Получает питание из шины ABB AC 800M (24 В постоянного тока); потребляемая мощность не более 12 Вт
  • Изоляция: Galvanic isolation между шинами (1000 В переменного тока, 1 мин); EMC-фильтр (EN 61000-6-2)
  • Совместимые модули: ABB CI800 (коммуникационные), AI800 (аналоговые входы), AO800 (аналоговые выходы), DI800 (дискретные входы), DO800 (дискретные выходы)
  • Операционные условия: температура от -25 °C до +60 °C; относительная влажность до 95% (без конденсации); вибрации — 10-500 Гц (1,5 г); удары — 30 г (11 мс)
  • Габаритные размеры: 140 × 120 × 38 мм (ширина × глубина × высота); масса — 0,55 кг
  • Уровень защиты: IP20 (для монтажа в закрытых распределительных щитах)
  • Классификация по безопасности: UL 508, CSA C22.2 No. 14, EN 61010-1, IEC 61131-2

Преимущества и особенности

ABB 3BSE022462R1 TU847 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) имеет ряд ключевых преимуществ, делающих его подходящим для распределенных систем. Во-первых, поддержка избыточной связи: Двойная шинная структура ABB 3BSE022462R1 TU847 гарантирует непрерывную передачу данных даже при сбое одной шины — критично для процессов с нулевым допуском к простоям (например, нефтегазовая отрасль, энергетика). Во-вторых, масштабируемость: Модуль позволяет подключать до 8 удаленных шин в цепочке, что позволяет расширять систему AC 800M без замены основного контроллера — достаточно добавить новые ABB 3BSE022462R1 TU847 и удаленные модули. В-третьих, высокая устойчивость к помехам: EMC-фильтр и galvanic isolation делают ABB 3BSE022462R1 TU847 устойчивым к электромагнитным интерференциям от мощного оборудования (электродвигатели, трансформаторы), что гарантирует стабильность передачи данных в суровых промышленных условиях. Четвертое преимущество — простота интеграции: Модуль вставляется напрямую в слот шины AC 800M и не требует дополнительного программирования — настройка избыточности выполняется автоматически через программное обеспечение ABB Control Builder M. Кроме того, ABB 3BSE022462R1 TU847 имеет долгий срок службы — средний интервал между отказами (MTBF) превышает 180 000 часов, что минимизирует затраты на обслуживание.

Прикладные случаи в отраслях

  1. Нефтегазовая отрасль (газоперерабатывающий комплекс): На комплексах в Западной Сибири ABB 3BSE022462R1 TU847 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) соединяет основной контроллер AC 800M (расположенный в центре управления) с удаленными модулями AI800/AO800 (установленными рядом с компрессорными станциями). Избыточная связь ABB 3BSE022462R1 TU847 гарантирует передачу данных о давлении и температуре компрессоров даже при сбое одной шины, предотвращая остановку добычи газа.
  2. Металлургия (стальплавильный завод): В заводах в Магнитогорске ABB 3BSE022462R1 TU847 организовывает связь между контроллером AC 800M (управляющим печами) и удаленными модулями DI800/DO800 (управляющими приводами поднимающих кранов). Скорость передачи 100 Мбит/с ABB 3BSE022462R1 TU847 обеспечивает синхронную работу кранов и печи, улучшая эффективность плавления стали.
  3. Энергетика (тепловая электростанция): В ТЭС в Ростове-на-Дону ABB 3BSE022462R1 TU847 подключает контроллер AC 800M (управляющий котлами) к удаленным модулям CI800 (коммуникационные, подключенные к системам SCADA). Galvanic isolation ABB 3BSE022462R1 TU847 защищает контроллер от помех от высоковольтного оборудования, гарантируя стабильную передачу данных о состоянии котлов в SCADA.
  4. Химическая промышленность (завод по производству пластиков): В заводах в Кирове ABB 3BSE022462R1 TU847 объединяет контроллер AC 800M (управляющий реакторами) с удаленными модулями AI800 (собирающими данные о концентрации реагентов). Масштабируемость ABB 3BSE022462R1 TU847 позволяет добавлять новые реакторы в систему, подключив дополнительные удаленные шины без модернизации основного оборудования.

Сравнение с конкурентами

Сравним ABB 3BSE022462R1 TU847 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) с двумя аналогичными шинными модулями — Siemens S7-1500 ET 200MP IM 155-5 PN HF и Rockwell Allen-Bradley 1756-A13.
  1. По избыточной связи: Siemens IM 155-5 поддерживает избыточность, но требует дополнительный модуль; Rockwell 1756-A13 не поддерживает избыточную связь. ABB 3BSE022462R1 TU847 имеет встроенную двойную избыточность, что сокращает затраты на дополнительное оборудование.
  2. По масштабируемости: Siemens IM 155-5 поддерживает до 4 удаленных шин; Rockwell 1756-A13 — до 5. ABB 3BSE022462R1 TU847 позволяет подключать до 8 удаленных шин, что лучше для крупных распределенных установок.
  3. По скорости и расстоянию: Siemens IM 155-5 имеет скорость до 100 Мбит/с (расстояние 100 м); Rockwell 1756-A13 — скорость до 100 Мбит/с (расстояние 100 м). ABB 3BSE022462R1 TU847 соответствует по скорости и расстоянию, но дополнительно поддерживает синхронизацию модулей в реальном времени.
  4. По изоляции и защите: Siemens IM 155-5 имеет EMC-фильтр и изоляцию 500 В; Rockwell 1756-A13 — EMC-фильтр и изоляцию 500 В. ABB 3BSE022462R1 TU847 имеет изоляцию 1000 В и более эффективный EMC-фильтр, что лучше защищает от перепадов напряжения и помех.

Советы по подбору и предостережения

Советы по подбору

  1. Определите масштаб распределенной системы: Если вам нужно подключить 5-8 удаленных шин (например, для управления несколькими производственными линиями), ABB 3BSE022462R1 TU847 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) — оптимальный выбор. Для меньше количества шин (до 4) можно рассматривать Siemens IM 155-5, но ABB 3BSE022462R1 TU847 обеспечит запас на расширение.
  2. Учтите требования к надежности: Если ваш процесс не допускает простоев (нефтегаз, энергетика), избыточная связь ABB 3BSE022462R1 TU847 критически важна — лучше, чем у модулей без встроенной избыточности.
  3. Проверьте совместимость с модулями: ABB 3BSE022462R1 TU847 работает с модулями ABB CI800/AI800/AO800. Если у вас есть модули других серий, уточните наличие адаптеров или обновите firmware модулей для гарантированной работы.

Предостережения

  1. Используйте только сертифицированные кабели Cat5e/Cat6: Для достижения максимальной скорости (100 Мбит/с) и расстояния (100 м) не используйте некачественные кабели — они приведут к искажению данных и потере связи.
  2. Не превышайте максимальное количество удаленных шин: ABB 3BSE022462R1 TU847 поддерживает до 8 удаленных шин в цепочке. Превышение этого числа снизит скорость передачи и стабильность системы.
  3. Регулярно проверяйте индикаторы шины: Красный свет на индикаторе основной или резервной шины означает ошибку — проверьте кабель, разъем или замените шину на резервную, затем устраните проблему.
  4. Монтаж модуля выполняйте только при отключенном питании: Подключение ABB 3BSE022462R1 TU847 к шине AC 800M под напряжением может привести к короткому замыканию и повреждению контроллера.

3BSE022462R1
