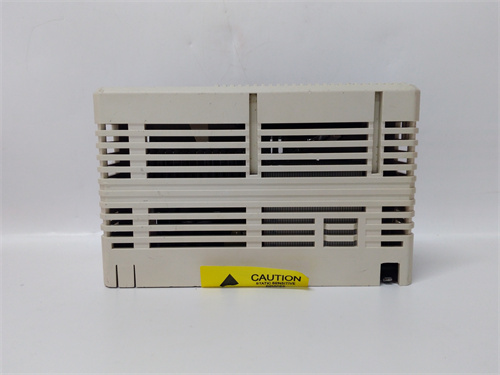

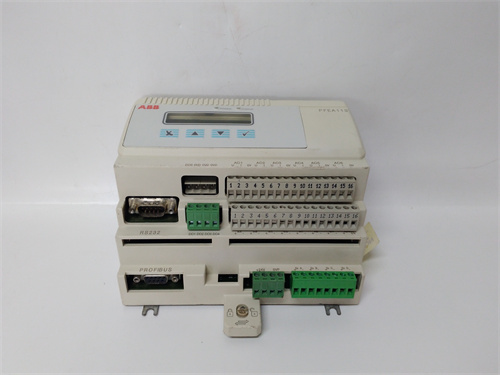

ABB 3BSE050092R20 PFEA113-20 | Контроллер натяжения, 20 В

Описание

3. Product Introduction

Представьте: линия ламинации, скорость 300 м/мин, материал — алюминиевая фольга 0.012 мм. Резкое изменение натяжения — и рулон рвется. Потери — тысячи метров продукта, остановка линии, пересорт. За стабильность натяжения в таких процессах отвечает PFEA113-20. И когда он «зависает» или начинает выдавать шум на выходе, это становится головной болью всей смены.

PFEA113-20 — это компактный контроллер натяжения из серии PFEA113. Он принимает сигналы от тензодатчиков (обычно это датчики силы типа PFCL или PFTL от ABB, либо любые другие с выходом мВ/В), обрабатывает их и выдает управляющий сигнал на привод размотки/намотки. Устройство построено на базе технологии Pressductor — магнитоупругого принципа измерения, который славится своей надежностью и устойчивостью к перегрузкам. Но сам контроллер — это уже электронная часть, и она стареет.

Честно говоря, главная особенность PFEA113-20 — гибкость настройки под конкретный процесс. В нем есть встроенный ПИД-регулятор, возможность работы как с классическими тензодатчиками (мост), так и с датчиками Pressductor (с отдельным питанием возбуждения). Плюс — два аналоговых выхода, которые можно настроить под любой тип привода (от 0…10 В до 4…20 мА). Но именно из-за этой гибкости при замене нужно быть внимательным: если не перенести настройки со старого блока, привод может повести себя непредсказуемо.

4. SOP Quality Transparency (Процесс контроля качества)

PFEA113-20 — прибор с аналоговой частью высокого разрешения. Любая деградация компонентов сказывается на точности измерения. Наш QA это учитывает:

1. Входной контроль. Вскрытие корпуса. Визуальный осмотр:
   • Состояние электролитических конденсаторов в цепях питания и фильтрации аналоговых сигналов.
   • Состояние входных защитных цепей (варисторы, супрессоры) — часто «вылетают» при перенапряжениях от привода.
   • Целостность клеммных разъемов (особенно на аналоговых входах — коррозия дает плавающий ноль).
   • Отсутствие следов проникновения влаги (PFEA113 часто работает во влажных цехах).
2. Замена «слабых мест» (превентивный ремонт). Мы производим:
   • Полную замену электролитических конденсаторов на японские аналоги (105 °C, увеличенный ресурс).
   • Замену входных защитных элементов (варисторы) на новые.
   • Проверку и при необходимости замену операционных усилителей во входных цепях.
3. Калибровка и тестирование. Подключение к стенду с эталонным генератором сигналов:
   • Проверка входных каналов: подача сигнала от имитатора тензодатчика (0…10 мВ/В) с шагом 10%, контроль точности оцифровки (погрешность не более 0.1%).
   • Проверка выходов: измерение аналоговых выходов под нагрузкой (500 Ом для тока, 10 кОм для напряжения) — линейность не хуже 0.2%.
   • Проверка работы ПИД-регулятора в замкнутом контуре с имитацией привода.
4. Электрические тесты.
   • Измерение шумов на входах при закороченном датчике — уровень шума не более 10 мкВ (пик-пик) в полосе 0…10 Гц.
   • Проверка изоляции между входными цепями и корпусом (500 В, 1 мин).
   • Проверка стабильности источника питания тензодатчиков (стабилизированное напряжение возбуждения).
5. Упаковка. Прибор упаковывается в антистатический пакет с влагопоглотителем. В комплекте:
   • Протокол калибровки с указанием значений вход/выход.
   • Стикер с датой тестирования и подписью инженера.
   • При необходимости — распечатанные настройки (параметры), которые были в блоке на момент тестирования.

5. Technical Pitfalls Guide (Технические подводные камни)

PFEA113-20 — прибор тонкий. Вот что я вынес из десятков ремонтов и замен:

• Проблема «плавающего нуля» на входе. Симптом: при отсутствии нагрузки (датчик не нагружен) контроллер показывает ненулевое значение натяжения, и оно «плывет» со временем. Причина — деградация операционных усилителей во входной цепи или высохшие конденсаторы в фильтре. Часто это лечится заменой ОУ (обычно типа OP07 или аналоги) и конденсаторов. Но если не сделать это вовремя, блок начинает выдавать ложные сигналы на привод, и система «дергается».
• Конфликт типов тензодатчиков. PFEA113-20 поддерживает два типа датчиков: Pressductor (с отдельным питанием возбуждения ~10…15 В) и обычные тензодатчики на тензорезисторах (мост 350 Ом, питание 5…10 В). Если вы подключаете датчик не того типа, либо неверно выставили перемычки на блоке (или параметр в меню), показания будут нелинейными или вообще отсутствовать. При замене обязательно проверьте, какой тип датчика у вас в системе, и настройте блок соответствующим образом.
• Потеря параметров при длительном отключении. PFEA113-20 хранит настройки (коэффициенты усиления, уставки ПИД, тип датчика) в энергозависимой памяти (SRAM) с питанием от суперконденсатора или батарейки. Если блок пролежал без питания более 6–12 месяцев, настройки сбрасываются в заводские. При первом включении вы увидите либо ошибку «Configuration lost», либо блок будет работать с дефолтными параметрами (которые почти никогда не подходят под реальный процесс). Мы при восстановлении меняем суперконденсатор и перед отправкой заливаем параметры, если вы их предоставили.
• Наводки от привода. PFEA113-20 чувствителен к помехам от частотных преобразователей. Если кабель от тензодатчиков проложен рядом с силовыми кабелями привода, в показаниях будет высокочастотный шум, который ПИД-регулятор может «принять» за реальное изменение натяжения. Решение: экранированные кабели, заземление экрана только со стороны контроллера, использование фильтров на входе. Мы при тестировании проверяем устойчивость к наводкам (подаем ВЧ-сигнал на входные цепи) и отбраковываем блоки с недостаточной помехозащищенностью.

6. Key Technical Specifications

7. Key Selling Points

• Полная совместимость с тензодатчиками ABB Pressductor. PFEA113-20 оптимизирован для работы с датчиками серии PFCL, PFTL. Обеспечивает максимальную точность и стабильность измерения натяжения.
• Гибкость настройки под любой привод. Два программируемых аналоговых выхода (ток/напряжение) позволяют интегрировать контроллер с любым частотным преобразователем или сервоприводом без дополнительных преобразователей сигнала.
• Восстановление с заменой «слабых мест». Полная замена электролитических конденсаторов, входных операционных усилителей и суперконденсатора памяти. Устраняем причины «плавающего нуля» и потери настроек.
• Калибровка с протоколом. Каждый блок проходит калибровку по 10 точкам на входе и выходе. Вы получаете документ с гарантированными метрологическими характеристиками.
• Сохранение настроек. При наличии файла конфигурации (или скриншотов параметров со старого блока) мы предварительно загружаем настройки. Вы получаете устройство «plug-and-play» без необходимости перенастройки ПИД-регулятора.
• ⚠️ НЕ подходит для: прямого подключения к тензодатчикам с выходом 4…20 мА без дополнительного преобразователя. Входы PFEA113-20 рассчитаны на милливольтовый сигнал (мВ/В). Если у вас датчик с токовым выходом, нужен внешний преобразователь сигнала.

8. FAQ

Вопрос: Чем PFEA113-20 отличается от PFEA113-10?
Ответ: Основное отличие — напряжение питания. PFEA113-10 работает от сети 100…240 В AC, а PFEA113-20 (наш вариант) — от 20…30 В DC (обычно 24 В от промышленного блока питания). В остальном функциональность идентична. Выбор зависит от того, какое питание есть в вашем шкафу. Если у вас уже есть 24 В для датчиков и логики — берите -20, это удобнее и не требует отдельного блока питания 220 В.

Вопрос: Могу ли я использовать PFEA113-20 с тензодатчиками не от ABB?
Ответ: Да, PFEA113-20 поддерживает работу с любыми тензодатчиками на тензорезисторах (мостовая схема) с выходным сигналом 0…10 мВ/В. Нужно правильно настроить тип датчика в меню (параметр Sensor Type) и указать его номинальную чувствительность (мВ/В). Также можно настроить питание датчика (обычно 5 или 10 В). С датчиками типа «резистивный мост» блок работает корректно. С датчиками типа LVDT или другими — уже сложнее, нужно уточнять совместимость.

Вопрос: Как перенести настройки со старого PFEA113 на новый?
Ответ: Есть два способа:

1. Вручную — через меню на дисплее. Нужно записать все параметры (обычно это параметры группы 1…9) со старого блока и ввести их в новый. Это надежно, но требует времени и внимания.
2. Через софт — если у вас есть программа TensionLink или аналогичная, можно выгрузить конфигурацию через RS-485 и загрузить в новый блок. Мы можем это сделать за вас, если вы предоставите файл конфигурации или доступ к старому блоку.

Вопрос: Блок выдает ошибку «Sensor fault». Что делать?
Ответ: Ошибка «Sensor fault» означает, что сигнал с тензодатчика выходит за допустимые пределы (обычно < 0.5 мВ/В или > 15 мВ/В). Причины:

• Датчик не подключен или оборван провод.
• Неправильно выбран тип датчика в настройках (Pressductor вместо мостового, или наоборот).
• Механическая перегрузка датчика (слишком большое натяжение).
• Выход из строя входного каскада PFEA113 (реже).
  Проверьте подключение, прозвоните датчик (сопротивление моста должно быть 350…400 Ом). Если с датчиком все в порядке — проблема может быть в контроллере.

Вопрос: Можно ли подключить PFEA113-20 к ПЛК по Modbus?
Ответ: Да, PFEA113-20 имеет встроенный интерфейс RS-485 с поддержкой протокола Modbus RTU (ведущий/ведомый). Можно читать текущее натяжение, статус ошибок, а также записывать уставки ПИД-регулятора. Для этого нужно настроить параметры связи (скорость, адрес) в меню блока. Мы при продаже можем предварительно настроить Modbus-параметры под ваш проект, если вы укажете их.

Вопрос: Как часто нужно калибровать PFEA113-20?
Ответ: По опыту скажу: если блок работает в нормальных условиях (температура 20…30 °C, отсутствие вибрации), калибровка нужна раз в 2–3 года. Если условия жесткие (температурные перепады, влажность, вибрация), лучше делать ежегодно. Восстановленные блоки проходят калибровку перед отправкой, и мы выдаем протокол. После установки на объекте рекомендуется провести «нулевую» калибровку (обнулить натяжение при ненагруженном датчике) и, при необходимости, калибровку по эталонной нагрузке.

Вопрос: У вас есть блоки с завода (new) или только восстановленные?
Ответ: Честно скажу: «новых» PFEA113-20 в заводской упаковке практически не осталось. ABB сняла эту серию с производства около 5–7 лет назад. Если вам предлагают «new» — это, скорее всего, складские остатки сомнительного хранения (возможно, с высохшими конденсаторами). Мы продаем блоки после полного восстановления: замена всех конденсаторов, проверка и при необходимости замена операционных усилителей, замена суперконденсатора памяти, калибровка. Гарантия — 1 год. По надежности и точности они не уступают новым, а по цене — существенно ниже.
