Описание

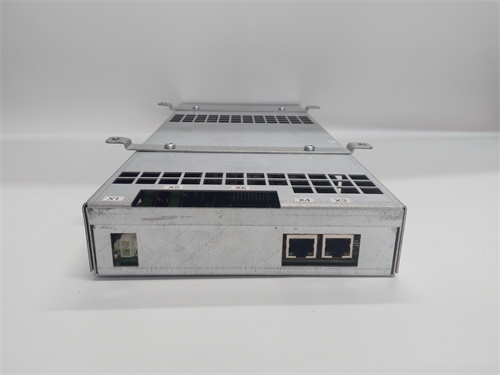

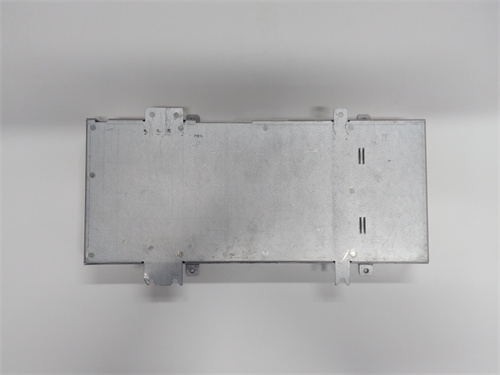

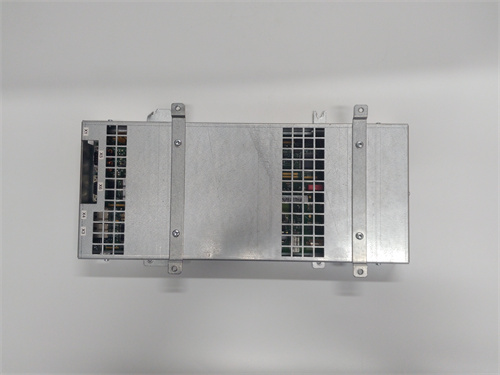

Общая информация о продукте ABB 3HAB8101-18/09A
Первым делом необходимо отметить, что ABB 3HAB8101-18/09A — это оригинальный модуль интерфейса (сервоприводный контроллер) для робототехнических систем ABB Robotics, предназначенный для управления сервоусилителями и двигателями роботов серии IRB (Industrial Robot Body), таких как IRB 6700, IRB 7600 и IRB 8700. Данный компонент критически важен для отраслей с требованиями к высокой точности позиционирования и динамике роботов (автомобилестроение, электронное производство, пищевая промышленность), так как он обеспечивает синхронное управление движением осей робота и обработку сигналов от датчиков положения.
ABB 3HAB8101-18/09A широко интегрируется в контроллеры роботов ABB IRC5 (Industrial Robot Controller 5), работая в паре с другими модулями ABB (например, ABB 3HAC028357-001 — модуль цифровых входов/выходов, ABB 3HAC031683-001 — модуль безопасности). Детальное описание, техническая документация и условия поставки ABB 3HAB8101-18/09A доступны на официальной странице продукта: [ссылка на ABB 3HAB8101-18/09A] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря высокой пропускной способности и устойчивости к помехам, ABB 3HAB8101-18/09A соответствует международным нормам робототехники (IEC 61508 SIL 2, EN 61000-6-4) и становится предпочтительным выбором для модернизации старых серво-модулей или ремонта роботов ABB.
Технические параметры ABB 3HAB8101-18/09A
ABB 3HAB8101-18/09A имеет технические характеристики, оптимизированные для точного и быстрого управления роботными осями:
-
Параметры управления осями:
- Количество поддерживаемых осей: До 6 независимых сервоосей (стандарт для большинства промышленных роботов ABB);
- Тип интерфейса с серводвигателями: SERCOS III (сynchronous serial real-time communication system) — протокол реального времени с задержкой передачи ≤ 1 мс;
- Максимальная частота обновления данных: 1 kHz — гарантирует плавное движение робота при высоких скоростях;
- Разрешение измерения положения: Поддерживает энкодеры с разрешением до 1 000 000 импульсов/оборот — обеспечивает позиционную точность до ±0,01 мм.
-
Питание и электропотребление:
- Тип питания: Поддерживает питание от шасси контроллера ABB IRC5 — 400 В AC (трехфазное, 50/60 Гц) для силовой части и 24 В DC для логики модуля;
- Токовое потребление (логика): ≤ 0,5 А (при 24 В DC);
- Максимальная мощность на ось: 15 кВт (для мощных роботов IRB 8700) — достаточна для управления тяжелыми манипуляторами (загрузка до 500 кг).
-
Защита и надежность:
- Электрическая изоляция: Между силовой частью и логикой — ≥ 2 кВ AC на 1 минуту (по стандарту IEC 60950);
- Защита от электромагнитных помех (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия) — устойчивость к влиянию промышленного оборудования (плавки, сварочные станки);
- Степень защиты корпуса: IP20 (для монтажа внутри контроллера ABB IRC5);
- Время между отказами (MTBF): ≥ 5 000 000 часов (при номинальных условиях, согласно данным ABB).
-
Температурный диапазон:
- Рабочий диапазон: 0 °C до +40 °C — адаптирован к условиям производственных цехов (без прямого солнечного света);
- Диапазон хранения: -20 °C до +60 °C.
-
Механические параметры:
- Габариты: 220 × 180 × 60 мм (ширина × высота × глубина);
- Вес: 约 2,5 кг;
- Тип монтажа: Врезной в слоты контроллера ABB IRC5 — соответствует габаритным требованиям системы.
Преимущества и особенности ABB 3HAB8101-18/09A
ABB 3HAB8101-18/09A сочетает в себе уникальные преимущества, которые отличают его от аналогичных серво-модулей:
- Протокол SERCOS III для реального времени: Это ключевое преимущество для роботов, требующих высокой синхронности осей. Например, в автозаводах при сварке кузовов робот ABB IRB 6700 использует ABB 3HAB8101-18/09A для синхронного движения 6 осей — задержка передачи ≤ 1 мс гарантирует точность сварных швов (отклонение ≤ 0,05 мм), соответствуюя требованиям автомобильной промышленности.
- Поддержка высокомощных роботов: С максимальной мощностью 15 кВт на ось ABB 3HAB8101-18/09A управляет тяжелыми роботами ABB IRB 8700 (загрузка 500 кг), используемыми для перемещения крупных компонентов (например, двигателей автомобиля или промышленных агрегатов). В отличие от модулей с мощностью ≤ 10 кВт, он не перегревается при длительной работе под максимальной нагрузкой.
- Полная интеграция с контроллером ABB IRC5: ABB 3HAB8101-18/09A автоматически распознается контроллером IRC5 при подключении, не требует ручной настройки драйверов и конфигурируется через программное обеспечение ABB RobotStudio. Инженеры могут быстро калибировать оси робота, задавать параметры движения (скорость, ускорение) и отлаживать траектории через 3D-интерфейс, сокращая время настройки на 30–40%.
- Детальная диагностика в реальном времени: Модуль ABB 3HAB8101-18/09A собирает данные о состоянии серводвигателей (температура, ток, скорость) и передает их в контроллер IRC5. При обнаружении неполадок (например, перегрев двигателя или ошибка энкодера) он отправляет код ошибки на панель оператора и останавливает робота в безопасном положении, предотвращая повреждение манипулятора или продукции.
- Сертификация SIL 2 для безопасности: В пищевой или фармацевтической промышленности, где отказ робота может привести к браку продукции или опасности для персонала, ABB 3HAB8101-18/09A соответствует сертификации SIL 2. Например, при упадке питания он автоматически блокирует оси робота, предотвращая свободное падение манипулятора.
Примеры применения ABB 3HAB8101-18/09A
ABB 3HAB8101-18/09A находит широкое применение в робототехнических системах ABB:
- Автомобилестроение (сварка кузовов): В автозаводе робот ABB IRB 6700 с ABB 3HAB8101-18/09A выполняет сварку кузовов легковых автомобилей. Модуль управляет 6 осями робота, обеспечивая синхронное движение с задержкой ≤ 1 мс — точность сварных швов составляет ±0,03 мм, что соответствует стандартам ISO 15614. При перегреве сварочного инструмента модуль снижает скорость робота, поддерживая качество сварки.
- Электронное производство (монтаж микросхем): В заводе по производству электроники робот ABB IRB 1200 использует ABB 3HAB8101-18/09A для монтажа микросхем на печатные платы. Разрешение энкодера 1 000 000 импульсов/оборот гарантирует позиционную точность ≤ 0,01 мм — это критически важно для монтажа компонентов размером 0,5 × 0,3 мм.
- Промышленное перемещение (грузовые роботы): Робот ABB IRB 8700 с ABB 3HAB8101-18/09A перемещает промышленные двигатели (вес 300 кг) в ассembly цехе. Модуль обеспечивает плавное ускорение/замедление робота, предотвращая повреждение двигателей при транспортировке. При превышении допустимой нагрузки он останавливает робота и сигнализирует об ошибке.
- Фармацевтика (упаковка лекарств): В фармацевтическом заводе робот ABB IRB 4600 с ABB 3HAB8101-18/09A упаковывает лекарственные препараты в блистеры. Сертификация SIL 2 гарантирует безопасность работы — при сбое датчика положения модуль останавливает робот, предотвращая упаковку бракованных препаратов и соответствуя стандартам GMP.
Сравнение с конкурентами
ABB 3HAB8101-18/09A выгодно отличается от аналогичных серво-модулей для роботов от ведущих конкурентов (KUKA, Fanuc):
| Параметр сравнения | ABB 3HAB8101-18/09A | Аналог KUKA (KUKA KSD1-64) | Аналог Fanuc (Fanuc A06B-6114-H103) |
|---|---|---|---|
| Количество осей | До 6 | До 6 | До 4 |
| Протокол связи | SERCOS III (задержка ≤ 1 мс) | EtherCAT (задержка ≤ 1 мс) | Fanuc FSSB (задержка ≤ 2 мс) |
| Максимальная мощность на ось | 15 кВт | 12 кВт | 10 кВт |
| Разрешение энкодера | До 1 000 000 имп/оборот | До 800 000 имп/оборот | До 500 000 имп/оборот |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 1 |
| Совместимость | ABB IRC5, IRB 6700/7600/8700 | KUKA KRC4, KR QUANTEC | Fanuc R-30iB, M-20iA |
Этот сравнение подтверждает, что ABB 3HAB8101-18/09A предлагает более высокую мощность на ось, лучшее разрешение энкодера и сертификацию SIL 2 — он превосходит конкурентов по точности и безопасности, что делает его предпочтительным выбором для проектов, где требуется высокая надежность и точность роботного движения.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с роботом ABB: Прежде чем приобрести ABB 3HAB8101-18/09A, убедитесь, что он поддерживается вашей моделью робота (IRB 6700/7600/8700) и версией контроллера IRC5 (≥ v5.12). Информация о совместимости доступна в документации на [ссылка на ABB 3HAB8101-18/09A] или через техническую поддержку ABB Robotics.
- Оцените требования к мощности и точности: Если вы используете тяжелые роботы (загрузка > 100 кг, например, IRB 8700), ABB 3HAB8101-18/09A с мощностью 15 кВт — оптимальный выбор; для лёгких роботов (IRB 1200, загрузка ≤ 10 кг) можно рассмотреть менее мощные модули ABB (например, ABB 3HAB8101-15/09A) для экономии затрат.
- Приобретайте оригинал: Для гарантии работы с контроллером IRC5 и соответствия сертификации SIL 2 покупайте ABB 3HAB8101-18/09A только у авторизованных дилеров ABB — подделки не поддерживают протокол SERCOS III, имеют низкую точность (≥ ±0,1 мм) и могут привести к выходу из строя робота.
Предостережения
- Не используйте модуль с несовместимыми роботами: ABB 3HAB8101-18/09A разработан исключительно для роботов ABB серии IRB и контроллеров IRC5 — использование с роботами других брендов (KUKA, Fanuc) приведет к несовместимости протоколов и повреждению серводвигателей.
- Калибируйте оси робота после замены: После установки ABB 3HAB8101-18/09A обязательно калибируйте оси робота через ABB RobotStudio — отсутствие калибровки увеличивает позиционную ошибку до ≥ ±0,5 мм, что может привести к браку продукции.
- Осуществляйте монтаж при отключенном питании: При подключении ABB 3HAB8101-18/09A к контроллеру IRC5 отключите питание (400 В AC и 24 В DC) — это предотвращает электроудар, короткое замыкание в силовой части и повреждение модуля.
- Регулярно проверяйте состояние энкодеров: Каждый месяц проверяйте связь с энкодерами через RobotStudio — разрыв кабеля или ошибка энкодера приведет к остановке робота, поэтому своевременное обнаружение неполадок минимизирует время простоя.
3HAB8101-18
