Описание

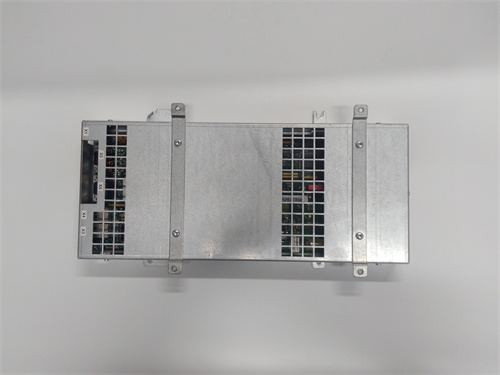

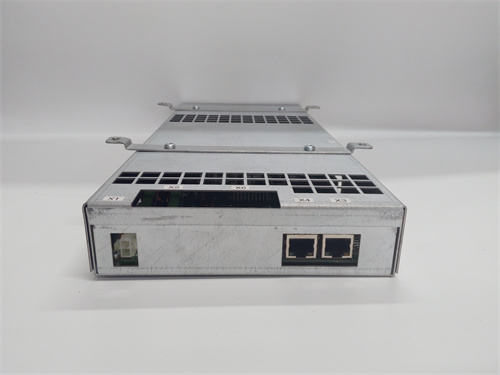

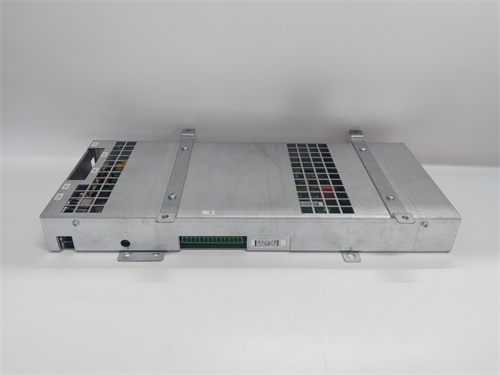

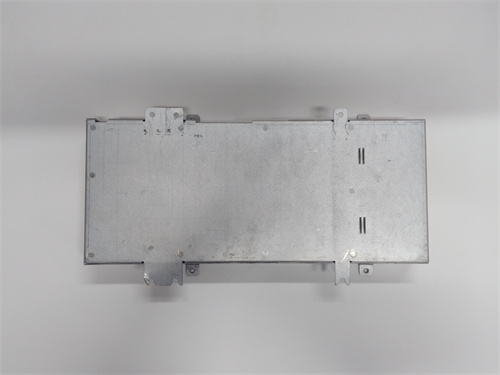

ABB 3HAB8101-8/08Y (ссылка на продукт: [вставьте ссылку]) — это промышленный контроллерный модуль для робототехнических систем от компании ABB, разработанный для управления и координации действий промышленных роботов из серии ABB IRB (например, IRB 6700, IRB 4600). ABB 3HAB8101-8/08Y относится к серии контроллеров ABB IRC5 и специализируется на высокой точности позиционирования, быстром отклике на команды и надежности в условиях интенсивной эксплуатации — идеально для применения в автомобильной промышленности, электронике, пищевой промышленности и логистике, где требуется автоматизация сложных технологических операций (сварка, монтаж, упаковка) с минимальным участием человека.
Описание продукта
ABB 3HAB8101-8/08Y представляет собой модуль центрального процессора (CPU) для контроллера роботов ABB IRC5, который отвечает за обработку программ роботных движений, синхронизацию с внешними устройствами (конвейерами, манипуляторами) и контроль состояния роботных осей. Модуль оснащен процессором с тактовой частотой 1.2 ГГц и 2 ГБ оперативной памяти, что позволяет выполнять сложные алгоритмы движения (например, траектории с плавными поворотами) с разрешением до 0.01 мм — критично для точных операций, таких как пайка микросхем или сварка автомобильных деталей с минимальными допусковыми отклонениями.
Основной достоинством ABB 3HAB8101-8/08Y является высокая скорость обработки команд: время отклика на сигнал от внешнего датчика (например, фотоэлектрического датчика ABB E3EFa HENF452750R1) составляет <1 мс, а обновление траектории робота — 125 мкс. Это гарантирует синхронизацию робота с быстрым конвейером, например, в автомобильной линии сборки: конвейер движется со скоростью 1 м/с, а ABB 3HAB8101-8/08Y корректирует положение робота каждые 125 мкс, обеспечивая точное нанесение клея на автомобильную дверь с погрешностью не более 0.1 мм.
ABB 3HAB8101-8/08Y оснащен функциями для повышения надежности и безопасности:
- Защита от несанкционированного доступа: Модуль поддерживает систему авторизации с разными уровнями доступа (оператор, инженер, администратор) — это предотвращает несанкционированные изменения в программах робота, что критично для пищевой промышленности или фармацевтики, где нарушение технологического процесса может привести к браку продукции.
- Самодиагностика и предиктивное обслуживание: Модуль непрерывно контролирует состояние роботных двигателей, редукторов и датчиков положения, регистрируя параметры износа (например, увеличение температуры двигателя или снижение точности позиционирования). При достижении критических значений ABB 3HAB8101-8/08Y отправляет сигнал в операторскую систему, предупреждая о необходимости технического обслуживания — это позволяет планировать ремонты, не останавливая производство.
Дополнительной особенностью ABB 3HAB8101-8/08Y является совместимость с различными промышленными протоколами (PROFINET, EtherCAT, Modbus TCP), что позволяет интегрировать робота в общую систему автоматизации предприятия (например, с PLC ABB AC800M или DCS ABB 800xA). Например, в логистическом центре робот IRB 4600, управляемый ABB 3HAB8101-8/08Y, получает через PROFINET данные о типе упаковки от центрального PLC и автоматически выбирает соответствующий захват, а затем передает информацию о выполненной операции обратно в систему управления складами.
ABB 3HAB8101-8/08Y также поддерживает программирование через специализированное ПО ABB RobotStudio, которое позволяет разработать и отладить роботные программы в виртуальной среде перед загрузкой на контроллер — это сокращает время настройки оборудования на производственной линии на 30–40%.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Контроллерный модуль для промышленных роботов |
| Маркировка | 3HAB8101-8/08Y |
| Процессор | 1.2 ГГц, 双核 |
| Оперативная память | 2 ГБ |
| Поддерживаемые роботы | ABB IRB 6700, IRB 4600, IRB 1200, IRB 7600 |
| Разрешение позиционирования | 0.01 мм |
| Время отклика на сигнал | <1 мс |
| Обновление траектории | 125 мкс |
| Протоколы связи | PROFINET, EtherCAT, Modbus TCP, Ethernet/IP |
| Питание | 24 В DC (диапазон 19.2–30 В DC) |
| Степень защиты корпуса | IP20 |
| Температурный диапазон эксплуатации | 0…+45 °C |
| Тип монтажа | В шасси контроллера ABB IRC5 |
| Размеры (Ш×В×Г) | 150 × 200 × 80 мм |
| Совместимые системы | ABB RobotStudio, PLC ABB AC800M, DCS ABB 800xA, промышленные датчики |
| Срок службы | ≥10 лет (при интенсивной эксплуатации — 2 смены в сутки) |
Преимущества и особенности
- Высокая точность: Разрешение позиционирования 0.01 мм подходит для микромонтажа и точных технологий (электроника, автовыпуск).
- Быстрый отклик: Обновление траектории 125 мкс гарантирует синхронизацию с высокоскоростными конвейерами.
- Безопасность и защита: Система авторизации и самодиагностика предотвращают несанкционированные изменения и аварии.
- Гибкая интеграция: Поддержка популярных протоколов позволяет встроить робота в общую систему предприятия.
- Удобство программирования: Совместимость с ABB RobotStudio упрощает разработку и отладку программ.
Примеры применения в отраслях
-
Автомобильная промышленность — Линия сварки кузова:
ABB 3HAB8101-8/08Y управляет роботом IRB 6700, который выполняет сварку деталей кузова автомобиля. Модуль обрабатывает сигналы от 6 датчиков положения (для контроля положения кузова) за <1 мс и корректирует траекторию сварочного инструмента каждые 125 мкс, обеспечивая точность шва ±0.05 мм. Предиктивное обслуживание ABB 3HAB8101-8/08Y предупреждает об износе сварочного электрода за 2 часа до его полного выхода из строя, позволяя заменить его в перерыве между сменами. -
Электронная промышленность — Монтаж микросхем:
Робот IRB 1200, управляемый ABB 3HAB8101-8/08Y, собирает платы с микросхемами размером 0.5×0.5 мм. Модуль обеспечивает точность позиционирования 0.01 мм, что гарантирует правильное размещение микросхем на контактах. Через Modbus TCP ABB 3HAB8101-8/08Y обменивается данными с PLC ABB AC800M: получает информацию о типе платы и передает данные о количестве смонтированных компонентов, что позволяет отслеживать производительность линии в реальном времени. -
Пищевая промышленность — Упаковка продуктов:
ABB 3HAB8101-8/08Y управляет роботом IRB 4600, который упаковывает пачки с чипсами в коробки. Модуль обрабатывает сигналы от фотоэлектрического датчика ABB E3EFa HENF452750R1 (детектирует наличие пачки) за 0.8 мс и регулирует скорость робота в синхронизации с конвейером (1.2 м/с). Система авторизации предотвращает несанкционированные изменения в программе упаковки, что важно для соблюдения стандартов безопасности пищевых продуктов.
Сравнение с конкурентами
| Параметр сравнения | ABB 3HAB8101-8/08Y | Siemens SIMATIC Robot Controller S7-1200 | Fanuc R-30iB Plus Controller |
|---|---|---|---|
| Разрешение позиционирования | 0.01 мм | 0.1 мм | 0.01 мм |
| Время обновления траектории | 125 мкс | 500 мкс | 250 мкс |
| Протоколы связи | PROFINET, EtherCAT, Modbus TCP | PROFINET, Modbus TCP | PROFINET, Ethernet/IP |
| Поддерживаемые роботы | ABB IRB серия | Siemens SIMATIC robots | Fanuc robots |
| Срок службы | ≥10 лет | ≥8 лет | ≥10 лет |
| Преимущество | Быстрое обновление траектории + гибкая интеграция | Интеграция с TIA Portal | Высокая надежность |
ABB 3HAB8101-8/08Y выделяется самым быстрым обновлением траектории (125 мкс против 500 мкс у Siemens) и широким набором поддерживаемых протоколов, что делает его предпочтительным для высокоскоростных линий (автомобильная промышленность, электроника). В отличие от Fanuc R-30iB Plus, он имеет лучшую совместимость с сторонними системами автоматизации (например, PLC ABB, DCS Schneider).
Рекомендации по выбору
ABB 3HAB8101-8/08Y рекомендуется для:
- Точные технологические операции: Сварка, микромонтаж, пайка — где требуется разрешение позиционирования ≤0.05 мм.
- Высокоскоростные линии: Автомобильные сборки, упаковочные линии с конвейерами >1 м/с — требуется обновление траектории <250 мкс.
- Интеграция с общей системой предприятия: Если робот должен обмениваться данными с PLC, DCS или системами ERP — поддержка популярных протоколов упрощает интеграцию.
- Сетевые роботов ABB: Для роботов IRB 6700, IRB 4600 и других моделей ABB — оптимальная совместимость и максимальная производительность.
Если используется Siemens 生态система (SIMATIC PLC + robots) и требования к точности не строгие (0.1 мм) — рассмотрите Siemens SIMATIC Robot Controller. Для исключительной надежности в тяжелых условиях (металлургия) — Fanuc R-30iB Plus. Для работы в условиях низких температур (0…+30 °C) — стандартная версия ABB 3HAB8101-8/08Y подойдет без дополнительных модификаций.
Меры предосторожности
- Ограничение доступа: Настройте уровни авторизации через ABB RobotStudio — только авторизованные сотрудники должны иметь право изменять программы робота.
- Регулярное техническое обслуживание: Соблюдайте распорядок обслуживания (кажды 6 месяцев проверка датчиков, каждый год замена смазки редукторов) — это продлевает срок службы ABB 3HAB8101-8/08Y и робота.
- Защита от электромагнитных помех: Кабели связи и питания прокладывайте в металлические трубы, расположенные на расстоянии ≥50 см от силовых кабелей робота — снижает риск искажений сигналов.
- Проверка программ перед загрузкой: Все новые программы тестируйте в виртуальной среде ABB RobotStudio — предотвращает сбои в работе робота на производственной линии.
- Бэкап конфигурации: Регулярно сохраняйте программы, параметры и настройки ABB 3HAB8101-8/08Y на внешний носитель — в случае сбоя контроллера позволяет быстро восстановить работу.
3HAB8101-8/08Y
