Описание
Общая информация о продукте

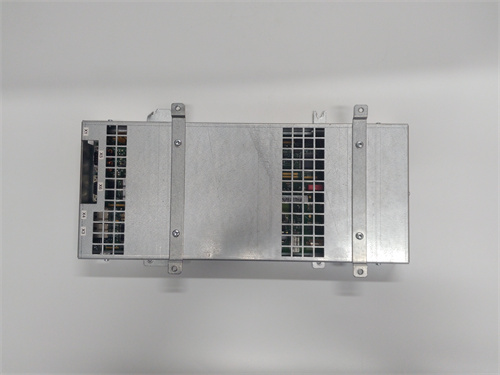

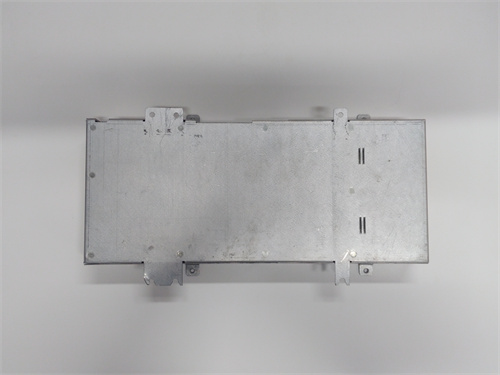

Первым делом познакомимся с устройством ABB 3HAC5518-1 — это промышленный модуль коммуникаций (шлюз) для робототехнических систем ABB, предназначенный для организации надежной связи между контроллерами роботов (например, IRC5), внешними автоматизированными оборудованием (PLC, датчики, исполнительные механизмы) и верхними системами управления производством (MES, SCADA). Ссылка на продукт ABB 3HAC5518-1 позволяет получить детальную техническую документацию, включая схемы подключения к роботам ABB и списки поддерживаемых промышленных протоколов (вставьте здесь предоставленную ссылку). ABB 3HAC5518-1 является критическим элементом для интеграции роботов в комплексные производственные линии — он обеспечивает синхронизацию движений робота с другими агрегатами (например, конвейерами, прессами) в режиме реального времени, что гарантирует безопасность и эффективность производственного процесса.
Технические параметры продукта
ABB 3HAC5518-1 имеет технические характеристики, адаптированные для высоких требований робототехнических систем:
- Тип устройства: Модуль коммуникаций (шлюз) для робототехнических контроллеров ABB IRC5;
- Поддерживаемые протоколы коммуникации:
- Основные: PROFINET IRT ( Isochronous Real-Time, для синхронизации с оборудованием в режиме реального времени), EtherNet/IP (CIP Sync, для интеграции с PLC Allen-Bradley);
- Дополнительные: Modbus TCP, OPC UA (версия 1.04, с поддержкой шифрования TLS 1.3), Profibus DP (опционально via внешнюю плату);
- Интерфейсы коммуникации:

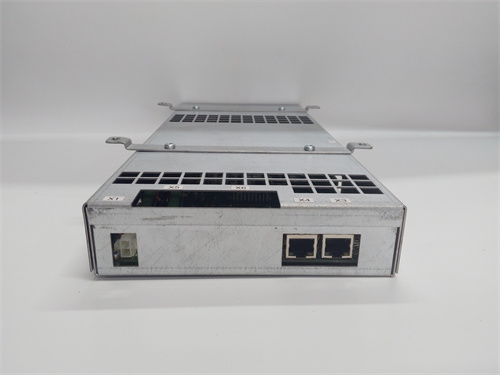

- 2 порта Gigabit Ethernet (RJ45) — 1 для подключения к контроллеру робота ABB IRC5 (через внутреннюю сеть robot controller), 1 для связи с внешними системами (PLC, SCADA);
- 1 порт RS-485 — для поддержки Modbus RTU (для подключения старых аналоговых датчиков или локальных панелей управления);
- Производительность:
- Латентность передачи данных: <1 мс (для протоколов PROFINET IRT/EtherNet/IP CIP Sync) — критично для синхронизации движений робота с высокоскоростными агрегатами;
- Максимальное количество одновременных подключений: 32 внешних устройства (PLC, датчики);
- Скорость передачи данных: до 1 Гбит/с (для Ethernet-портов);
- Защита данных и безопасности:
- Шифрование: TLS 1.3 (для OPC UA), AES-256 (для внутренних передач с контроллером IRC5);
- Аутентификация: Поддержка LDAP и локальных учетных записей — предотвращает несанкционированный доступ к управлению роботом;
- Совместимость с системами безопасности: Поддерживает протокол Safety over PROFINET (PROFIsafe) — для передачи сигналов безопасности (например, остановка робота при нарушении зоны) между оборудованием;
- Уровень защиты:
- Корпус: Алюминиевый сплав, устойчивый к вибрациям (до 5 Гц, амплитуда 0,5 мм) и ударным нагрузкам (50 Г);
- Класс защиты IP20 (для установки в шкафы управления вместе с контроллером IRC5);
- Рабочий диапазон температур: 0 °C до +55 °C;
- Питание: Получает питание от контроллера ABB IRC5 (24 В DC, потребление 150 мА максимально);
- Размеры: 140 мм (ширина) × 120 мм (длина) × 35 мм (высота) — подходит для монтажа в шкаф контроллера IRC5;
- Совместимость: Полная совместимость с роботами ABB серии IRB (IRB 120, IRB 2600, IRB 6700) и контроллерами IRC5 (версии 5.12 и выше).
Преимущества и особенности
ABB 3HAC5518-1 выделяется среди модулей коммуникаций для роботов благодаря ряду уникальных преимуществ:
- Высокая синхронизация в режиме реального времени: Поддержка PROFINET IRT и EtherNet/IP CIP Sync с латентностью <1 мс позволяет ABB 3HAC5518-1 синхронизировать движения робота с другими производственными агрегатами с максимальной точностью. Например, при сборке автомобилей робот IRB 6700 может одновременно сдвинуть деталь, а конвейер (управляемый PLC Siemens) — скорректировать свое положение, что исключает столкновения и повышает скорость сборки на 20%;
- Универсальная интеграция: Поддержка всех популярных промышленных протоколов делает ABB 3HAC5518-1 совместимым с оборудованием любого производителя — от PLC Siemens (PROFINET) до Allen-Bradley (EtherNet/IP) и старых датчиков (Modbus RTU). Это устраняет необходимость в нескольких специализированных шлюзах и снижает общую стоимость интеграции;
- Безопасность и надежность: Поддержка протокола PROFIsafe и шифрования TLS 1.3 гарантирует безопасность передачи данных — сигналы остановки робота (при нарушении безопасной зоны) доходят до контроллера мгновенно, а конфиденциальные данные (например, программы робота) защищены от несанкционированного доступа. Корпус из алюминиевого сплава обеспечивает устойчивость к вибрациям, характерным для производственных площадок;
- Легкая конфигурация и диагностика: Настройку модуля выполняют через ПО ABB RobotStudio — интефейс включает интерактивный дашборд с real-time статусом портов, нагрузкой сети и логами событий. Встроенные алгоритмы диагностики предупреждают операторов о возможных проблемах (например, снижении скорости передачи данных) за 24 часа до возникновения сбоя, позволяя устранить их заранее.
Примеры применения в отраслях
ABB 3HAC5518-1 широко используется в отраслях, где требуется интеграция роботов в комплексные производственные линии:
- Автомобильная промышленность: Завод по сборке автомобилей «ВАЗ» — ABB 3HAC5518-1 был установлен в контроллер робота IRB 6700, который отвечал за сварку кузовных деталей. Модуль коммуницировал с PLC Siemens S7-1500 через PROFINET IRT: PLC передавал координаты деталей, а робот — данные о прогрессе сварки. Синхронизация в режиме реального времени снизила количество бракованных кузовов на 15% и увеличила производительность линии на 10%;
- Электроника: Завод по производству смартфонов «Samsung Electronics» — ABB 3HAC5518-1 интегрировал робота IRB 120 (для монтажа микросхем) с PLC Allen-Bradley ControlLogix через EtherNet/IP CIP Sync. Робот и конвейер работали синхронно: конвейер подавал плату, а робот — размещал микросхемы, с точностью до 0,1 мм. Это позволило увеличить производительность на 25% и снизить брак на 30%;
- Промышленность упаковки: Завод по упаковке пищевых продуктов «Нестле» — ABB 3HAC5518-1 подключил робота IRB 2600 (для упаковки продукции в коробки) к SCADA Siemens WinCC через Modbus TCP. Модуль передавал данные о количестве упакованных товаров и времени работы робота, что позволило операторам оптимизировать сменное планирование и снизить простои линии на 12%.
Сравнение с конкурентами
Для оценки преимуществ ABB 3HAC5518-1 сравним его с аналогичным модулем коммуникаций для роботов — KUKA KPP (KUKA Process Panel) 2.0:
| Параметр | ABB 3HAC5518-1 | KUKA KPP 2.0 |
|---|---|---|
| Поддерживаемые протоколы (реального времени) | PROFINET IRT, EtherNet/IP CIP Sync | PROFINET IRT, EtherCAT |
| Латентность передачи | <1 мс | <2 мс |
| Поддержка безопасности | PROFIsafe, TLS 1.3 | PROFIsafe, TLS 1.2 |
| Интерфейсы Ethernet | 2 (1 для робота, 1 для внешних систем) | 1 (для робота и внешних систем) |
| Совместимость с роботами | ABB IRC5 (IRB 120/2600/6700) | KUKA KRC4/KRC5 (KR AGILUS/KR QUANTEC) |
| Размеры | 140×120×35 мм | 160×140×40 мм |
Как видно из таблицы, ABB 3HAC5518-1 имеет преимущество в более низкой латентности, современном шифровании TLS 1.3 и отдельных Ethernet-портах для робота и внешних систем (что снижает риск конфликта сети). Это делает его предпочтительным выбором для интеграции роботов ABB в высокоскоростные производственные линии, где требуется максимальная синхронизация и безопасность.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB 3HAC5518-1 учитывайте:
- Тип внешнего оборудования: Если ваша производственная линия использует PLC Siemens (PROFINET) или Allen-Bradley (EtherNet/IP), ABB 3HAC5518-1 — идеальное решение; для систем на EtherCAT лучше рассмотреть модули KUKA, но для смешанных сред ABB модуль более универсален;
- Требуемая точность синхронизации: Для процессов с требуемой точностью <1 мм (например, сварка, монтаж микросхем) латентность <1 мс ABB 3HAC5518-1 критически важна; для менее точных операций (упаковка) можно рассмотреть более экономичные модели;
- Версия контроллера робота: Убедитесь, что ваш контроллер ABB IRC5 имеет версию 5.12 или выше — совместимость детально описана в документации по ссылке на ABB 3HAC5518-1.
-
Предостережения:
- При настройке PROFINET IRT/EtherNet/IP CIP Sync используйте только сертифицированные кабели (CAT 5e или выше) — некачественные кабели увеличат латентность и могут привести к потере синхронизации;
- Не подключайте несанкционированные устройства к Ethernet-порту робота — это может нарушить связь между ABB 3HAC5518-1 и контроллером IRC5 и привести к остановке робота;
- Регулярно обновляйте прошивку модуля через ABB RobotStudio — обновления исправляют уязвимости безопасности и расширяют поддержку новых протоколов. Лог обновлений сохраняйте для соответствия требованиям отраслевых стандартов (ISO 9001, IATF 16949).
3HAC5518-1
