Описание

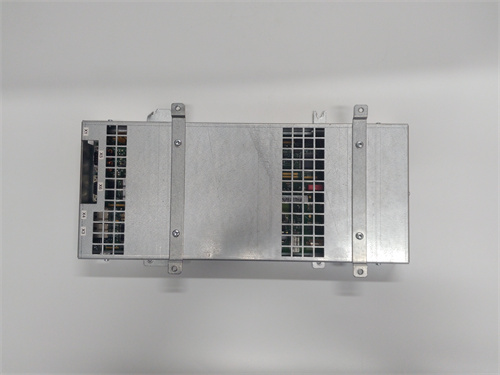

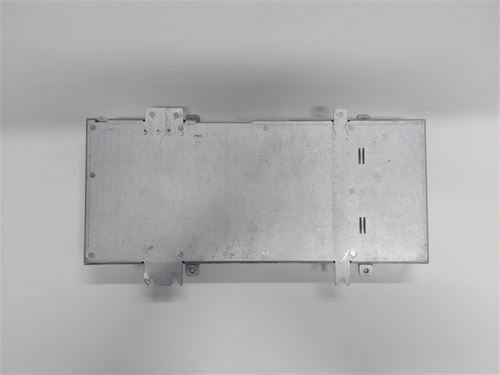

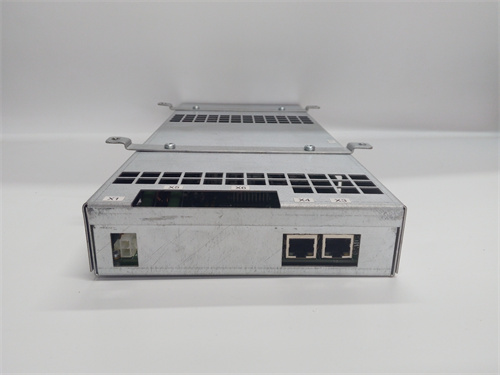

Общая информация о продукте ABB 3HAC5566-1
ABB 3HAC5566-1 — это модуль контроллера для робототехнических систем ABB, разработанный для обеспечения точного управления движением и функциями промышленных роботов. Этот модуль является ключевым компонентом в системах управления роботами, обеспечивая синхронизацию двигателей, обработку сигналов от датчиков и выполнение программных алгоритмов. Благодаря своей надежности и высокой производительности ABB 3HAC5566-1 идеально подходит для автомобильной промышленности, электронного производства и лазерной обработки материалов, где требуется микрометрическая точность движения. Полная информация о ABB 3HAC5566-1, включая руководства по программированию и спецификации, доступна на официальном ресурсе: [ссылка на ABB 3HAC5566-1](здесь будет предоставлен ваша ссылка).
ABB 3HAC5566-1 интегрируется с контроллерами роботов ABB IRC5 и поддерживает высокоскоростную коммуникацию с двигателями сервоуправления, что гарантирует плавные и точные движения. Модуль оснащен встроенными алгоритмами коррекции траекторий, что позволяет компенсировать внешние нагрузки и сохранить точность даже при изменении веса рабочей оснастки. Благодаря этому ABB 3HAC5566-1 обеспечивает стабильность работы роботов в условиях интенсивного производства, минимизируя брак и время простоя.
Технические параметры ABB 3HAC5566-1
Модуль контроллера роботов ABB 3HAC5566-1 характеризуется следующими параметрами:
-
Тип устройства: Контроллерный модуль для серводвигателей промышленных роботов ABB.
-
Параметры управления:
- Количество управляемых осей: До 6 (для стандартных многоосевых роботов);
- Точность позиционирования: ±0,02 мм (при скорости до 2 м/с);
- Частота обновления данных: 2 kHz (для реального времени регулировки);
- Максимальная скорость движения: До 4 м/с (в зависимости от модели робота).
-
Электрические характеристики:
- Питание: 24 В DC ±5% (для логики) + 400 В AC (для силовых цепей серводвигателей);
- Потребляемая мощность: ≤500 ВА;
- Изоляция: 3000 В AC (между логикой и силовой частью);
- Защита: От перегрева, коротких замыканий и электромагнитных помех.
-
Конструктивные параметры:
- Тип монтажа: В контроллерный шкаф IRC5;
- Габариты: 180 × 120 × 80 мм (ширина × высота × глубина);
- Температурный диапазон работы: 0 °C до +40 °C;
- Степень защиты: IP20 (для монтажа в закрытом шкафу).
-
Функциональные возможности:
- Поддержка протоколов: EtherCAT (для связи с двигателями), PROFINET (для интеграции с ПЛК);
- Программирование: На основе языка RAPID (специальный для роботов ABB);
- Диагностика: Самодиагностика ошибок двигателей, индикация состояния через светодиоды.
Преимущества и особенности ABB 3HAC5566-1
ABB 3HAC5566-1 выделяется среди контроллерных модулей роботов благодаря следующим характеристикам:
- Высокая точность: Точность позиционирования ±0,02 мм делает его идеальным для микромонтажа в электронной промышленности (например, установки чипов на платы) или лазерной резки тонких материалов.
- Быстрое отклики: Частота обновления 2 kHz обеспечивает мгновенную корректировку траекторий при внешних нагрузках (например, при захвате тяжелых деталей в автомобильном цехе), предотвращая смещения.
- Интеграция с системами производства: Поддержка PROFINET позволяет связывать робота с ПЛК и SCADA, что упрощает синхронизацию с конвейерами и другими оборудованием на производственной линии.
- Надежность в интенсивном режиме: Защита от перегрева и электромагнитных помех гарантирует работу в трехсменном графике без снижения характеристик, что критично для крупных производств.
Примеры применения ABB 3HAC5566-1
ABB 3HAC5566-1 используется в сферах, где требуется высокоточное управление роботами:
- Автомобильные заводы: Сборка кузовов — модуль управляет роботами с сварочными головками, обеспечивая точность швов ±0,05 мм и синхронизацию с конвейерами через PROFINET.
- Электронное производство: Модуль монтажа микросхем — ABB 3HAC5566-1 регулирует движения манипулятора с точностью ±0,02 мм, что важно для установки компонентов размером 0,5 × 0,5 мм.
- Лазерная обработка: Робот с лазерным резаком — модуль корректирует траекторию в реальном времени, компенсируя вибрации и обеспечивая ровные кромки на металлических листах.
Сравнение с конкурентами
В сравнении с аналогами (например, KUKA KRC4 Controller Module, Fanuc R-30iB Control Unit) ABB 3HAC5566-1 имеет преимущества:
| Параметр сравнения | ABB 3HAC5566-1 | KUKA KRC4 Controller Module | Fanuc R-30iB Control Unit |
|---|---|---|---|
| Точность позиционирования | ±0,02 мм | ±0,03 мм | ±0,025 мм |
| Частота обновления | 2 kHz | 1 kHz | 1,5 kHz |
| Поддерживаемые оси | До 6 | До 6 | До 7 |
ABB 3HAC5566-1 предлагает лучшую комбинацию точности и скорости обновления данных, что делает его оптимальным для задач, где требуется мгновенная корректировка движения.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Требования к микроточности: Для производства электроники или лазерной обработки ABB 3HAC5566-1 с точностью ±0,02 мм становится предпочтительным вариантом, обеспечивая минимальный брак.
- Интеграция с ABB IRC5: Если предприятие уже использует контроллеры IRC5, модуль гарантирует полную совместимость, сокращая время наладки.
- Интенсивные производства: В трехсменных режимах его надежность и защита от перегрева предотвращают внеплановые остановки.
Меры предосторожности
- Регулярная диагностика: Проводить проверку через программное обеспечение ABB раз в 6 месяцев — это позволяет выявить деградацию компонентов до поломки.
- Охлаждение контроллера: Обеспечить эффективную вентиляцию шкафа IRC5 — при температуре выше +40 °C модуль может терять точность.
- Защита кабелей: Использовать защитные трубки для силовых и сигнальных кабелей — это предотвращает повреждение при движении робота.
- Резервное копирование программ: Сохранять программы робота на внешних носителях — это позволяет быстро восстановить работу при сбое памяти модуля.
3HAC5566-1
