Описание
Сначала представляю вам модуль цифровых выходов для промышленных роботов ABB — ABB 3HAC7344-1; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от ABB Robotics относится к серии компонентов для контроллеров ABB IRC5 (Industrial Robot Controller 5), предназначенной для передачи дискретных команд на исполнительные устройства робота (клапаны пневматики, приводы серво, индикаторы) и внешнее оборудование (конвейеры, фиксаторы) — используется в автомобильной, электронной, пищевой и тяжелой промышленности, где требуется синхронная работа робота с производственными линиями.
Описание продукта

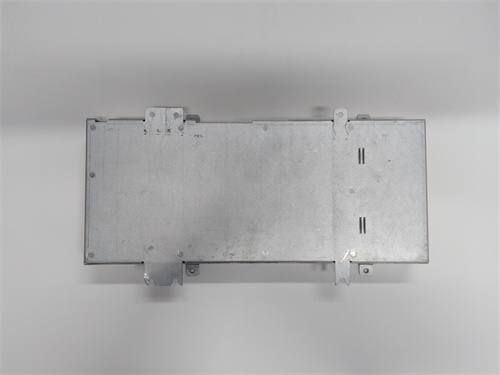

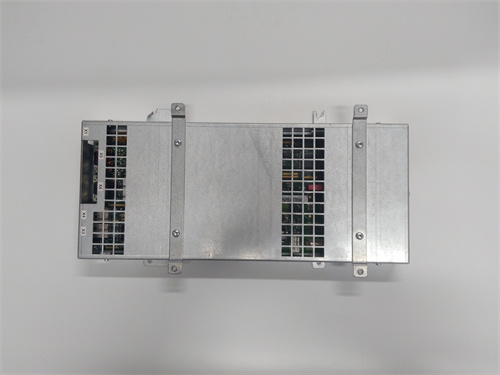

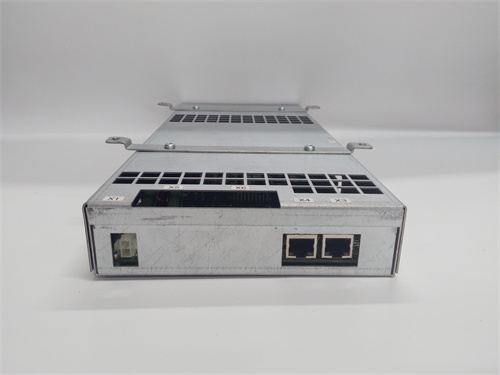

ABB 3HAC7344-1 — это 16-канальный модуль цифровых выходов (DO) с релейными контактами, разработанный для монтажа в слот контроллера ABB IRC5 и обеспечения надежного управления нагрузками до 2 А на канал. Модуль ABB 3HAC7344-1 отличается высокой отказоустойчивостью и гибкостью — он поддерживает как напряжение 24 В DC (для большинства промышленных устройств), так и 120 В AC (опционально через адаптер), что позволяет управлять разнообразным оборудованием без дополнительных переходных модулей. Благодаря стандартной модульной конструкции для IRC5 ABB 3HAC7344-1 легко интегрируется в существующие роботные системы и совместим с другими компонентами ABB (например, роботы ABB IRB 6700, операторные панели ABB FlexPendant, ПО для программирования ABB RobotStudio, модули цифровых входов ABB 3HAC7343-1) — это упрощает сборку комплексных схем автоматизации, где робот выполняет задачи с внешним оборудованием (например, монтаж деталей с фиксацией конвейера).
Особенно важно отметить, что ABB 3HAC7344-1 оснащена функцией обратной связи (feedback) для каждого канала — дополнительный контакт реле сигнализирует контроллеру о факте выполнения команды, что исключает ситуации, когда команда отправлена, но исполнительное устройство не реагировало (например, при разрыве кабеля к пневматическому клапану). Также ABB 3HAC7344-1 имеет высокую устойчивость к электромагнитным помехам (EMC класс EN 61000-6-2) и защиту от короткого замыкания — при превышении тока >2 А или коротком замыкании на выходе модуль автоматически ограничивает ток, предотвращая повреждение как самого модуля, так и подключенного оборудования (например, привода конвейера).
Все эти особенности делают ABB 3HAC7344-1 надежным элементом для роботных систем — он гарантирует точную и своевременную передачу команд даже в условиях вибраций (от работы робота) или электромагнитных помех (от соседних электродвигателей), что критично для синхронности производственных процессов и предотвращения брака деталей.
Параметры продукта
- Производитель: ABB Robotics
- Модель: 3HAC7344-1
- Тип модуля: 16-канальный модуль цифровых выходов (DO) для контроллеров ABB IRC5
- Характеристики каналов:
- Количество каналов: 16 независимых
- Тип контактов: Релейные (нормально открытое — NO, по одному на канал)
- Максимальная нагрузка на канал:
- Напряжение: 24 В DC / 120 В AC (опционально)
- Ток: 2 А (продолжительный), 5 А (кратковременный, ≤0.5 с)
- Время срабатывания реле: ≤10 мс (закрытие), ≤5 мс (разрыв)
- Жизненный ресурс контактов: ≥100 000 циклов (при номинальной нагрузке 24 В DC, 1 А)
- Защитные функции:
- Защита от короткого замыкания: Токовое ограничение ≤2.5 А
- Защита от переvoltaжа: Максимальное входное напряжение 30 В DC / 132 В AC
- Защита от электромагнитных помех: EN 61000-6-2 (класс промышленной среды)
- Изоляция: Электрическая изоляция 250 В AC между каналами и питанием
- Электрические параметры:
- Напряжение питания: 24 В DC (от контроллера ABB IRC5), допустимый диапазон 22–26 В DC
- Максимальное потребление тока: 200 мА (при срабатывании всех 16 каналов)
- Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +45 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в контроллер IRC5)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2)
- ПО для конфигурации: ABB RobotStudio (версии 6.0 и выше), ABB IRC5 Controller Software (версия 6.12+)
Преимущества и особенности
- Гибкая поддержка нагрузок: Возможность работы с 24 В DC и 120 В AC позволяет ABB 3HAC7344-1 управлять разнородным оборудованием — например, пневматическими клапанами робота (24 В DC) и внешним конвейером (120 В AC) через один модуль, не требуя дополнительных адаптеров.
- Функция обратной связи: Каждый канал сигнализирует о факте выполнения команды, что помогает быстро выявить неисправности (например, разрыв кабеля к фиксатору) — контроллер IRC5 получает подтверждение выполнения, и при отсутствии反馈 автоматически останавливает робота, предотвращая повреждение деталей.
- Высокая устойчивость к помехам: Защита EMC класс EN 61000-6-2 гарантирует работу в цехах с сильными электромагнитными помехами (например, автомобильные цеха с сварочными роботами) — сигналы не искажаются, и модуль не даёт ложных команд.
- Легкая интеграция с ABB IRC5: Стандартный слот в контроллере и автоматическое распознавание через RobotStudio упрощают настройку — инженеры конфигурируют каналы (тип нагрузки, задержка срабатывания) через графический интерфейс, не требуя написания низкоуровневого кода.
- Защита от короткого замыкания: Токовое ограничение предотвращает повреждение модуля и оборудования — при коротком замыкании в кабеле к приводу ABB 3HAC7344-1 ограничивает ток до 2.5 А, сохраняя привод и избежая остановки всей производственной линии.
Случаи применения в отраслях
- Автомобильная промышленность: На заводе по сборке автомобилей ABB 3HAC7344-1 управляет пневматическими клапанами робота ABB IRB 6700 (сварка кузова) и фиксаторами конвейера. При начале сварки модуль отправляет команду на закрытие фиксаторов (24 В DC, 1 А) — feedback подтверждает фиксацию, и робот начинает сварку. При разрыве кабеля к фиксатору модуль сигнализирует о отсутствии feedback, контроллер останавливает робот, предотвращая смещение кузова и брак.
- Электронная промышленность: В линии производства смартфонов ABB 3HAC7344-1 управляет приводами серво робота ABB IRB 1200 (монтаж печатных плат) и индикаторами состояния линии. Модуль отправляет команду на включение индикатора «готово» (24 В DC, 0.5 А) после успешной монтажа платы — сигнал反馈 подтверждает работу индикатора, и оператор видит статус процесса.
- Пищевая промышленность: В линии упаковки шоколада ABB 3HAC7344-1 управляет клапанами пневматики робота ABB IRB 4600 (упаковка продуктов) и конвейером для подачи упаковок (120 В AC, 1.5 А через адаптер). При готовности робота к упаковке модуль включает конвейер — feedback подтверждает его работу, и упаковки подаются на позицию. При перегрузке конвейера модуль ограничивает ток, предотвращая сгорание двигателя.
- Тяжелая промышленность: В металлургическом цехе ABB 3HAC7344-1 управляет фиксаторами металлических заготовок робота ABB IRB 7600 (транспортировка заготовок). Модуль отправляет команду на зажим заготовки (24 В DC, 2 А) — feedback подтверждает фиксацию, и робот перемещает заготовку в печь. Высокая устойчивость к вибрациям гарантирует, что команда не прерывается при движении робота.
Сравнение с конкурентами
Сравним ABB 3HAC7344-1 с аналогичным модулем цифровых выходов KUKA 00-134-526 (для контроллеров KUKA KRC4):
| Параметр | ABB 3HAC7344-1 | KUKA 00-134-526 |
|---|---|---|
| Количество каналов | 16 | 8 |
| Максимальный ток на канал | 2 А (продолжительный) | 1 А (продолжительный) |
| Поддерживаемые напряжения | 24 В DC, 120 В AC (опционально) | 24 В DC (только) |
| Функция feedback | Да (для каждого канала) | Нет (требует дополнительного модуля) |
| Совместимость | ABB IRC5, IRB серия | KUKA KRC4, KR серия |
| Устойчивость к вибрации | IEC 60068-2-6 (0.15 мм) | IEC 60068-2-6 (0.10 мм) |
Как видно из таблицы, ABB 3HAC7344-1 имеет преимущество в плане больше каналов, более высокой нагрузочной емкости, поддержки 120 В AC и встроенной функции feedback — это делает его предпочтительным для сложных роботных систем ABB (автомобильные, тяжелые промышленные приложения), где требуется управление внешним оборудованием. KUKA модель подходит для менее нагрузочных задач, но уступает по гибкости и надежности.
Рекомендации по выбору
При выборе ABB 3HAC7344-1 учитывайте следующие факторы:
- Тип контроллера ABB: Модуль ABB 3HAC7344-1 разработан исключительно для контроллеров ABB IRC5 — если у вас есть этот контроллер и роботы ABB IRB (6700, 1200, 4600), он обеспечит полную совместимость; для KUKA KRC4 или Fanuc R-30iB выбирайте модули соответствующего бренда.
- Требуемая нагрузка: Если вы управляете устройствами с током ≤2 А (пневматические клапаны, индикаторы, небольшие приводы), ABB 3HAC7344-1 идеально подходит; для нагрузок >2 А (крупные конвейеры) используйте дополнительный силовой модуль ABB 3HAC7345-1.
- Тип напряжения оборудования: Если у вас есть оборудование на 120 В AC (старые конвейеры, индикаторы), опциональная поддержка этого напряжения в ABB 3HAC7344-1 (через адаптер) экономит на покупке отдельных модулей; для системы только на 24 В DC можно использовать базовую конфигурацию.
- Необходимость feedback: Для критических задач (монтаж деталей, фиксация заготовок) функция feedback ABB 3HAC7344-1 критически важна — она предотвращает брак и аварии; для не критических задач (индикаторы) можно обойтись модулями без feedback.
Меры предосторожности
- Установка: Монтируйте ABB 3HAC7344-1 только в стандартный слот контроллера ABB IRC5, следуя руководству ABB — неправильное крепление может нарушить контакты с шасси и привести к нестабильной работе. Отключите питание контроллера перед монтажем, чтобы избежать короткого замыкания.
- Подключение оборудования: Используйте кабели с сечением ≥0.5 мм² для токов ≤1 А и ≥1.0 мм² для токов 1–2 А — слабые кабели перегреваются и могут вызвать короткое замыкание. Для 120 В AC оборудования используйте только сертифицированный адаптер ABB (модель 3HAC7346-1).
- Проверка feedback: После монтажа проверьте работу feedback для каждого канала через ABB RobotStudio — отправьте команду на включение нагрузки и убедитесь, что сигнал подтверждения поступает в контроллер. Исправьте неисправные каналы (замените реле) перед вводом робота в эксплуатацию.
- Диагностика: Регулярно проверяйте состояние модуля через интерфейс FlexPendant — отслеживайте количество срабатываний реле, наличие ошибок короткого замыкания. При появлении рывков в срабатывании или задержек >10 мс замените модуль на оригинальный ABB 3HAC7344-1.
- Хранение: Перед установкой храните ABB 3HAC7344-1 в антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +60 °C. Не храните модуль вблизи магнитных полей или нагревающихся устройств — это может повредить микросхемы и реле.
