Описание

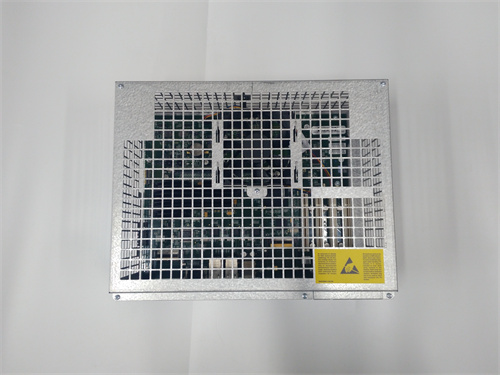

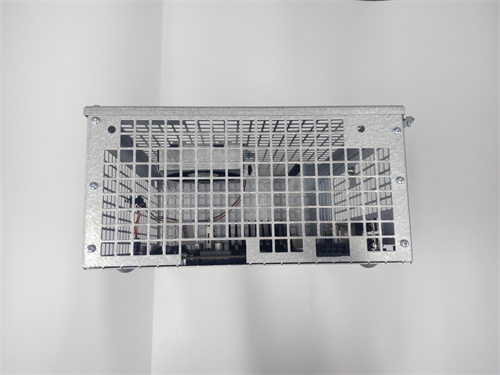

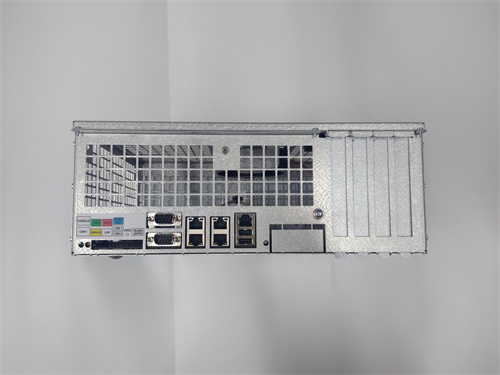

Общая информация о продукте ABB 3HAC7681-1
ABB 3HAC7681-1 — это специализированный модуль коммуникации для систем управления роботами ABB Robotics, предназначенный для обеспечения надежного обмена данными между роботами серии IRB (например, IRB 6700, IRB 7600, IRB 8700) и внешними устройствами: контроллерами PLC, панелями оператора, системами SCADA или другими промышленными автоматизированными комплексами. Он относится к компонентам платформы ABB IRC5 (роботического контроллера), отвечающим за интеграцию роботов в единую производственную среду — что делает его незаменимым в автоматизированных линиях сборки (автомобильная промышленность, электроника制造), системах материального движения (погрузочные роботы) и кооперативных роботных ячейках (взаимодействие робота с человеком).
Основная функция ABB 3HAC7681-1 — преобразование и передача данных между протоколами коммуникации робота (внутренняя шина ABB RobotBus) и стандартными промышленными протоколами (Profinet, Ethernet/IP, Modbus TCP), что устраняет проблемы совместимости между разными производителями оборудования. Модуль поддерживает двустороннюю передачу данных в реальном времени (задержка ≤10 мс), что критично для синхронизации операций робота с другими устройствами — например, передача координат робота на PLC для корректировки положения конвейера или получение команд на запуск операции из панели оператора. ABB 3HAC7681-1 полностью совместим с другими компонентами экосистемы ABB: роботческими контроллерами ABB IRC5 Compact, серво-контроллерами ABB 3HAC17346-1/01 и программным обеспечением ABB RobotStudio, позволяя инженерам настраивать коммуникационные параметры directly в виртуальной среде. Соответствие стандартам EN ISO 13849-1 (безопасность роботов PL d) и IEC 61131-3 (программирование промышленных контроллеров) гарантирует безопасность и удобство интеграции. Полная информация о ABB 3HAC7681-1 доступна на официальном ресурсе: [ссылка на ABB 3HAC7681-1](здесь будет предоставлен ваша ссылка).
Технические параметры ABB 3HAC7681-1
Модуль коммуникации для роботов ABB 3HAC7681-1 характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль коммуникации для роботов ABB Robotics (система IRC5), поддерживающий промышленные протоколы.
Параметры коммуникации
- Поддерживаемые протоколы:
- Profinet IRT (ISO/IEC 15745-1) — для высокоскоростной синхронизации (задержка ≤1 мс);
- Ethernet/IP (ODVA specification) — для интеграции с контроллерами Rockwell Allen-Bradley;
- Modbus TCP (IEC 61158) — для связи с системами SCADA и панелями оператора;
- Внутренняя шина ABB RobotBus — для подключения к роботскому контроллеру IRC5;
- Сетевые интерфейсы: 2 порта Ethernet RJ45 (10/100/1000 Mbit/s, полнодуплексный режим);
- Задержка передачи данных: ≤10 мс (для Modbus TCP), ≤1 мс (для Profinet IRT);
- Количество одновременно активных протоколов: До 3 (например, Profinet + Ethernet/IP + Modbus TCP);
Параметры питания и безопасности
- Питание модуля: 24 В DC ±10% (потребление ≤8 ВА), подключение через роботский контроллер IRC5;
- Функции безопасности: Поддержка Safe Motion (по EN ISO 13849-1 PL d) — передача безопасных сигналов (например, останов робота) через Profinet Safety или Ethernet/IP Safety;
- Устойчивость к электромагнитным помехам (EMC):
- Иммунитет к радиочастотным полям (RFI): 30 В/m (80–1000 МГц) — IEC 61000-4-3;
- Иммунитет к электростатическому разряду (ESD): ±15 кВ (аэродинамический) — IEC 61000-4-2;
Конструктивные и эксплуатационные параметры
- Монтаж: В шасси роботского контроллера ABB IRC5 (стандартная слотная система);
- Габариты: Ширина 80 мм, высота 120 мм, глубина 180 мм;
- Вес: ≈1,2 кг;
- Класс защиты корпуса: IP20 (для установки в закрытые контроллерные шкафы);
- Температурный диапазон работы: 0 °C до +45 °C (относительная влажность ≤90%, без конденсации);
Преимущества и особенности ABB 3HAC7681-1
ABB 3HAC7681-1 выделяется среди модулей коммуникации для роботов благодаря следующим уникальным преимуществам:
- Многофункциональная поддержка протоколов: Поддержка Profinet IRT, Ethernet/IP и Modbus TCP делает ABB 3HAC7681-1 универсальным для интеграции с оборудованием разных производителей (например, PLC Siemens — Profinet, PLC Rockwell — Ethernet/IP, SCADA Siemens WinCC — Modbus TCP). Это устраняет необходимость покупки нескольких специализированных модулей.
- Высокоскоростная синхронизация: Задержка передачи ≤1 мс для Profinet IRT позволяет использовать ABB 3HAC7681-1 в критически важных приложениях — например, синхронизация двух роботов при совместной сборке деталей (требуется совпадение действий до ±1 мс) или управление роботом через PLC с минимальной задержкой.
- Интегрированная безопасность: Поддержка Safe Motion (PL d) гарантирует передачу безопасных сигналов (например, сигнал остановки при приближении человека) через тот же модуль, без необходимости дополнительных безопасных коммуникационных устройств. Это снижает сложность системы и стоимость.
- Легкая настройка через RobotStudio: Параметры коммуникации (настройка IP-адреса, выбор протоколов, конфигурация данных) можно настраивать напрямую в программном обеспечении ABB RobotStudio. Инженеры могут тестировать связь между роботом и внешним устройством в виртуальной среде, прежде чем запускать на реальном оборудовании.
- Надежность в промышленных условиях: Температурный диапазон 0 °C до +45 °C и высокая устойчивость к ЭМП позволяют использовать ABB 3HAC7681-1 в суровых производственных условиях (например, автомобильные цеха с пылью, электроника制造 с высокими требованиями к чистоте).
Примеры применения ABB 3HAC7681-1
ABB 3HAC7681-1 широко используется в интеграции роботов ABB с промышленными системами, в том числе в следующих сценариях:
- Автомобильная сборка (линия монтажа двигателей): В заводе по производству автомобилей робот ABB IRB 6700 с модулем ABB 3HAC7681-1 синхронизируется с PLC Siemens S7-1500 через Profinet IRT. PLC передает роботу координаты двигателя на конвейере (задержка ≤1 мс), а робот отправляет данные о завершении монтажа (например, “болт затянут”) обратно в PLC. Это гарантирует точное позиционирование робота относительно двигателя и предотвращает ошибки сборки.
- Электроника制造 (монтаж печатных плат): Робот ABB IRB 1200 с ABB 3HAC7681-1 подключен к контроллеру Rockwell Allen-Bradley через Ethernet/IP. Контроллер отправляет роботу информацию о типе печатной платы (номер заказа, список компонентов), а робот передает данные о количестве смонтированных чипов и возможных ошибках (например, “компонент не найден”). Система автоматически корректирует программу робота под каждый тип платы.
- Кооперативные роботы (промышленное обслуживание): В цехе машинного строения кооперативный робот ABB YuMi с ABB 3HAC7681-1 использует Profinet Safety для связи с безопасным контроллером Pilz PNOZmulti. При приближении оператора к рабочей зоне робота контроллер отправляет через модуль сигнал Safe Stop 1, и робот плавно останавливается. После удаления оператора сигнал разрешения запуска передается обратно, и робот продолжает работу.
Сравнение с конкурентами
В сравнении с аналогичными модулями коммуникации для роботов других брендов ABB 3HAC7681-1 имеет явные преимущества:
| Параметр сравнения | ABB 3HAC7681-1 | KUKA Ethernet KRL (KRC4) | Fanuc FAS (R-30iB) |
|---|---|---|---|
| Поддерживаемые протоколы | Profinet IRT, Ethernet/IP, Modbus TCP | Profinet, Ethernet/IP | Ethernet/IP, Modbus TCP |
| Задержка передачи (минимум) | ≤1 мс (Profinet IRT) | ≤2 мс (Profinet) | ≤3 мс (Ethernet/IP) |
| Безопасные протоколы | Profinet Safety, Ethernet/IP Safety | Profinet Safety | Ethernet/IP Safety |
| Интеграция с ПО | ABB RobotStudio (виртуальная настройка) | KUKA.WorkVisual | Fanuc RoboGuide |
| Температурный диапазон | 0 °C до +45 °C | 5 °C до +40 °C | 0 °C до +45 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Интеграция с оборудованием разных производителей: Если вам нужно подключить робот ABB к PLC Siemens (Profinet), Rockwell (Ethernet/IP) или SCADA (Modbus TCP) — ABB 3HAC7681-1 с поддержкой трех протоколов является оптимальным выбором.
- Критически важные приложения с низкой задержкой: Для синхронизации роботов с конвейерами или другими роботами (требуется задержка ≤1 мс) — модуль с Profinet IRT гарантирует высокоскоростную связь.
- Кооперативные роботы: Если робот работает вблизи людей — поддержка Safe Motion в ABB 3HAC7681-1 обеспечивает безопасную передачу сигналов остановки, соответствующую стандартам EN ISO 13849-1.
Меры предосторожности
- Проверка сетевого конфигурирования: Перед запуском убедитесь, что IP-адреса модуля, роботского контроллера и внешнего устройства (PLC, SCADA) находятся в одной подсети и не конфликтуют. Неправильная настройка IP приведет к потере связи.
- Тестирование безопасных функций: Проверьте работу Safe Motion (например, активируйте сигнал Safe Stop 1) для убедиться, что робот останавливается плавно и не возобновляет работу без разрешения. Это критично для безопасности операторов.
- Защита от электромагнитных помех: Используйте экранированные сетевые кабели (CAT 5e или выше) для подключения модуля к внешним устройствам. Кабели должны быть отделены от силовых кабелей (на расстоянии ≥30 см) — это снизит влияние ЭМП на передачу данных.
- Обновление firmware: Регулярно обновляйте firmware ABB 3HAC7681-1 через ABB RobotStudio — обновления исправляют ошибки коммуникации и добавляют поддержку новых версий протоколов.
