Описание

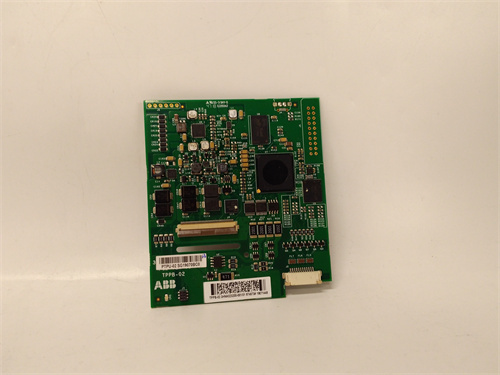

Общие сведения о продукте ABB 3HNA023093-001
Первым и ключевым моментом является то, что ABB 3HNA023093-001 — это специализированная плата интерфейса (Interface Board) компании ABB, разработанная для обеспечения связи между контроллерами роботов ABB (в частности, серии IRC5 и OmniCore) и внешним оборудованием: сенсорами визуального контроля, операторскими панелями, модулями безопасности и другими компонентами автоматизированных производственных линий. Она выступает в роли «связующего звена», преобразуя сигналы различных протоколов в унифицированный формат для робота, что гарантирует бесперебойную координацию между роботом и окружающим оборудованием. Детальную информацию о технических характеристиках, поддерживаемых интерфейсах и условиях интеграции ABB 3HNA023093-001 можно найти по официальной ссылке продукта: [ссылка на ABB 3HNA023093-001]. Именно благодаря универсальности, надежности и полной совместимости с роботами ABB ABB 3HNA023093-001 стал востребованным в автомобильной, электронной, пищевой и тяжелой промышленности — где взаимодействие робота с другими устройствами (например, конвейерами, манипуляторами) критически важно для эффективности производства.
Технические параметры ABB 3HNA023093-001
Параметры ABB 3HNA023093-001 отвечают строгим стандартам промышленной надежности и совместимости, обеспечивая стабильную работу даже в условиях сильных вибраций и электромагнитных помех:
- Тип устройства: Плата интерфейса для роботов ABB IRC5/OmniCore, предназначенная для монтажа внутри корпуса контроллера робота или в дополнительном шкафу интерфейсов.
- Поддерживаемые интерфейсы:
- Сетевые интерфейсы: Ethernet (10/100/1000 Мбит/с, RJ45) с поддержкой протоколов TCP/IP, Modbus TCP и PROFINET IO — для связи с сенсорами 2D/3D-визии (например, ABB 3D Vision Sensor 3HAC050991-001), контроллерами конвейеров и системами SCADA.
- Серйные интерфейсы: 2 порта RS-485 (полудуплексный) и 1 порт RS-232 — для подключения операторских панелей FlexPendant, модулей безопасности (например, блокировок дверей) и датчиков позиции (энкодеров).
- Диапазон сигналов I/O:
- Цифровые входы (DI): 16 каналов, 24 В DC, тип НО/НР — для подключения сигналов аварийного останова, датчиков концевиков (определяют позицию деталей).
- Цифровые выходы (DO): 8 каналов, 24 В DC, максимальный ток 2 А/канал — для управления электромагнитными клапанами, лампами сигнализации и приводами конвейеров.
- Аналоговые входы (AI): 4 канала, 4–20 мА DC — для подключения датчиков давления, температуры (например, в пищевых производствах для контроля температуры продукта).
- Питание:
- Входное напряжение: 24 В DC ±10% — получается из внутреннего питания контроллера робота ABB IRC5/OmniCore, не требует дополнительного источника.
- Потребляемая мощность: ≤5 Вт — минимальное энергопотребление, не увеличивает нагрузку на систему питания робота.
- Температурный диапазон эксплуатации: 0 °C до +40 °C — оптимизирован для работы в промышленных цехах с контролируемой температурой (стандарт для производственных помещений).
- Защита от помех:
- ЭМС-защита по стандартам EN 61000-6-2 (класс 2) — блокирует электромагнитные помехи от электродвигателей конвейеров, инверторов и других силовых устройств.
- Защита от короткого замыкания: На цифровых выходах реализовано ограничение тока до 2,5 А — предотвращает повреждение платы при нештатных замыканиях в цепи исполнителя.
- Степень защиты: IP20 (для монтажа внутри закрытых корпусов контроллеров или шкафов) — предотвращает попадание пыли и мелких предметов в внутренние компоненты.
- Совместимость: Полностью совместима с роботами ABB серии IRC5 (IRB 120, IRB 2600, IRB 6700) и OmniCore (E10, V250XT), а также с модулями безопасности ABB SafeMove2 — автоматически распознается контроллером робота при подключении.
- Сертификации: Соответствует стандартам IEC 61508 (SIL 2 — для функций безопасности), EN ISO 13849-1 (класс PL d) — допущен к использованию в системах с требованиями к безопасности персонала и оборудования.
Преимущества и особенности ABB 3HNA023093-001
Основные преимущества ABB 3HNA023093-001 заключаются в его универсальности, безопасности и удобстве интеграции — именно эти характеристики отличают его от специализированных плат интерфейса других производителей:
- Универсальная поддержка внешнего оборудования: ABB 3HNA023093-001 поддерживает все основные типы интерфейсов, необходимые для роботов: Ethernet (для визии), RS-485 (для панелей), цифровые/аналоговые I/O (для сенсоров и исполнителей). Это устраняет необходимость использования нескольких отдельных плат — одна ABB 3HNA023093-001 заменяет 2–3 специализированных модуля, снижая стоимость и сложность монтажа.
- Интеграция с системами безопасности ABB: Плата ABB 3HNA023093-001 полностью совместима с модулями безопасности SafeMove2 (стандарт для роботов ABB), что позволяет передавать сигналы безопасности (например, блокировка рабочей зоны, аварийный останов) напрямую в контроллер робота. Это соответствует требованиям EN ISO 13849-1 (PL d), гарантируя безопасность операторов при работе с роботом.
- Легкая конфигурация через ПО ABB: ABB 3HNA023093-001 настраивается через стандартное программное обеспечение ABB RobotStudio — пользователь может назначать функции каналов I/O, настраивать параметры протоколов (Modbus TCP, PROFINET) и тестировать связи через графический интерфейс. Не требуется написание сложных скриптов — базовые настройки занимают не более 30 минут.
- Надежность в длительной эксплуатации: Плата ABB 3HNA023093-001 изготовлена из высококачественных компонентов (микросхемы с защитой от помех, герметизированные разъемы) и прошела тесты на вибрацию (до 50 Гц, амплитуда 0,3 мм) и температурные циклы (0–40 °C). Это гарантирует срок службы более 8 лет при регулярной эксплуатации в условиях промышленного производства.
- Гибкая расширение функционала: Если требуется увеличить количество каналов I/O или добавить новый интерфейс (например, EtherCAT), ABB 3HNA023093-001 поддерживает подключение расширительных модулей ABB (например, ABB 3HAC050990-001) через Ethernet. Это позволяет адаптировать систему к меняющимся требованиям производства (например, добавление нового конвейера или сенсора).
Примеры применения ABB 3HNA023093-001 в отраслях
ABB 3HNA023093-001 широко используется в отраслях, где требуется интеграция роботов ABB с внешним оборудованием:
- Автомобильная отрасль: На автосборочном конвейере ABB 3HNA023093-001 обеспечивает связь между роботом IRB 6700 (монтаж шин) и системой: 1) сенсором 3D-визии (определяет позицию автомобиля на конвейере) через PROFINET IO; 2) контроллером конвейера (синхронизирует скорость робота с движением конвейера) через Modbus TCP; 3) сигналами аварийного останова (блокирует робота при открытии защитной двери) через цифровые входы. Плата гарантирует точную координацию, предотвращая повреждение автомобиля или робота.
- Электронная промышленность: На заводе по производству смартфонов ABB 3HNA023093-001 подключена к роботу IRB 120 (ассемблирование микросхем). Она передаёт сигналы от сенсора давления (управляет усилием сжимания кисти робота, чтобы не повредить микросхему) через аналоговые входы, а также управляет приводом конвейера (подаёт детали к роботу) через цифровые выходы. При нештатном давлении плата отправляет сигнал остановки робота, предотвращая брак.
- Пищевая промышленность: На заводе по производству замороженных продуктов ABB 3HNA023093-001 интегрирует робота IRB 360 (упаковка) с: 1) сенсором температуры холодильной камеры (если температура > -18 °C, робот останавливается) через аналоговые входы; 2) операторской панелью (показывает количество упакованных продуктов) через RS-485; 3) модулем безопасности (блокирует робот при подходе человека) через цифровые входы. Плата обеспечивает соблюдение санитарных стандартов и безопасности.
- Тяжелая промышленность: На металлообрабатывающем заводе ABB 3HNA023093-001 соединяет робота IRB 2600 (загрузка заготовок в станок) с энкодером (определяет позицию шпинделя станка) через RS-485 и сигналами готовности станка (разрешает загрузку заготовки) через цифровые входы. Плата синхронизирует движения робота с работой станка, сокращая время простоя и увеличивая производительность.
Сравнение ABB 3HNA023093-001 с конкурентами
Для понимания преимуществ ABB 3HNA023093-001 сравним его с аналогичной платой интерфейса Siemens SIMATIC S7-1200 SM 1234 (для роботов Siemens):
| Параметр | ABB 3HNA023093-001 | Siemens SIMATIC S7-1200 SM 1234 |
|---|---|---|
| Совместимость с роботами ABB | Полная (IRC5/OmniCore, SafeMove2) | Ограниченная (требует шлюза Modbus) |
| Количество каналов I/O | 16 DI / 8 DO / 4 AI | 8 DI / 8 DO / 4 AI |
| Поддержка систем безопасности | Да (SIL 2, PL d) | Нет (требует дополнительного модуля) |
| Конфигурация через ПО робота | Да (ABB RobotStudio) | Нет (требует ПО Siemens TIA Portal) |
| Расширение функционала | Поддержка расширительных модулей ABB | Ограниченное (только Siemens модули) |
Из сравнения видно, что ABB 3HNA023093-001 превосходит конкурента по совместимости с роботами ABB, количеством каналов I/O, интеграцией с системами безопасности и удобством конфигурации — это делает его более надежным выбором для автоматизированных систем на базе роботов ABB.
Советы по выбору и мерам предосторожности для ABB 3HNA023093-001
Советы по выбору
- Убедитесь в совместимости с роботом: Выбирайте ABB 3HNA023093-001 только если вы используете роботы ABB серии IRC5 или OmniCore. Для старых моделей роботов (например, S4) используйте специализированные платы ABB (например, ABB 3HAC17484-1).
- Оцените количество внешних устройств: Если вам нужно подключить ≥10 внешних устройств (сенсоры, конвейеры, панели), ABB 3HNA023093-001 с 16 DI/8 DO/4 AI — идеальный выбор. Для меньшего количества устройств он также подходит, обеспечивая запас в расширяемости.
- Проверьте требования к безопасности: Если ваша система требует сертификации SIL 2 или PL d (например, автопром, пищевая промышленность), ABB 3HNA023093-001 — единственный выбор среди плат интерфейсов ABB, соответствующий этим требованиям.
Меры предосторожности
- Монтаж: Монтируйте ABB 3HNA023093-001 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB 3HNA023093-001]): выполняйте монтаж только после отключения питания контроллера робота, используйте только оригинальные разъемы и кабели ABB, и убедитесь в правильном подключении сигналов (соблюдайте полярность для аналоговых входов).
- Конфигурация: Перед запуском настройте параметры безопасности (порог аварийного останова, время задержки) через ABB RobotStudio — не используйте стандартные значения без согласования с инженерами по безопасности. Протестируйте все интерфейсы (Ethernet, RS-485, I/O) на соответствие требованиям производственного процесса.
- Обслуживание: Проводите ежеквартальное обслуживание: проверяйте состояние индикаторов платы (зеленый свет — нормальная работа, красный — сбой), очищайте разъемы от пыли с помощью сухого компрессора (давление ≤0,3 МПа) и проверяйте надежность кабельных соединений. При обнаружении неполадок (например, потеря связи с сенсором) сначала проверьте кабели и разъемы, затем обратитесь к сертифицированным специалистам ABB — не открывайте корпус платы самостоятельно.
