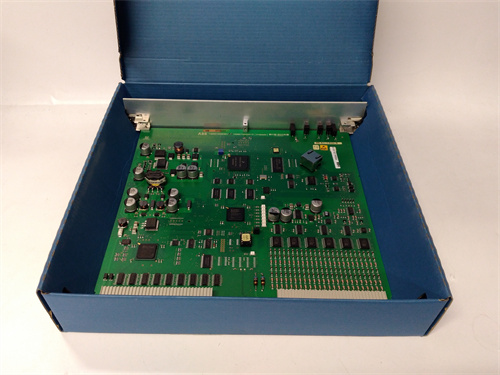

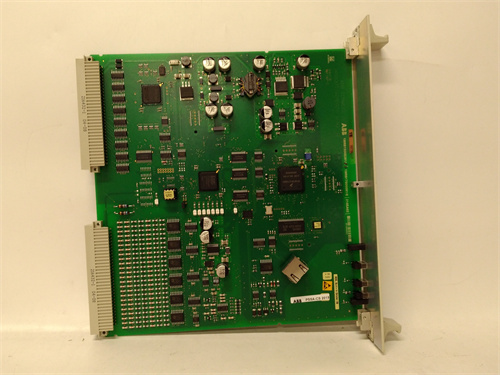

Общая характеристика продукта: ABB 500CSP04 HE401314/0002 1MRB150051R2
Первым делом рассмотрим промышленный силовой модуль-конвертер (AC/DC) для высоконагруженных систем автоматизации — ABB 500CSP04 HE401314/0002 1MRB150051R2, относящийся к серии ABB 500CSP (специализирующейся на стабильном питании и преобразовании энергии для критических силовых устройств: электродвигатели, инверторы, силовые контакторы) в условиях промышленных сред с повышенными требованиями к надежности. Это устройство предназначено для преобразования трехфазного переменного напряжения (AC) в стабильное постоянное напряжение (DC) с высокой мощностью, обеспечивая защиту от перегрузок, коротких замыканий и перепадов входного напряжения, а также эффективный теплоотвод. ABB 500CSP04 HE401314/0002 1MRB150051R2 выделяется высокой мощностью (до 500 Вт), широким диапазоном входного напряжения и совместимостью с ключевыми силовыми системами ABB (например, ACS880, SK616001-A), становясь ключевым элементом для объектов, где отключение силового питания приводит к остановке производства — например, металлургические заводы, тяжелые промышленные цеха, портные крановые установки.
ABB 500CSP04 HE401314/0002 1MRB150051R2 гарантирует стабильное питание даже при сильных перепадах нагрузки: например, на металлургическом заводе ABB 500CSP04 HE401314/0002 1MRB150051R2 питает инвертор ACS880, который управляет электродвигателем рольганга (мощность 30 кВт). При кратковременном увеличении нагрузки инвертора до 120% номинальной (из-за перегрузки рольганга металлом) модуль сохраняет выходное напряжение 48 В DC с погрешностью ≤±1%, предотвращая сбой инвертора и остановку прокатного процесса. Благодаря интегрированному радиатору с вентилятором ABB 500CSP04 HE401314/0002 1MRB150051R2 эффективно отводит тепло при максимальной нагрузке (тепловыделение ≤50 Вт), что поддерживает температуру корпуса ниже 60 °C и увеличивает срок службы компонентов. Также ABB 500CSP04 HE401314/0002 1MRB150051R2 оснащен защитой от обратного полярности на выходе и автоматическим восстановлением после устранения нештатных ситуаций (например, после устранения короткого замыкания), что предотвращает выход модуля из строя и сокращает время простоя.
Особенно стоит отметить, что ABB 500CSP04 HE401314/0002 1MRB150051R2 поддерживает параллельное соединение нескольких модулей для увеличения общей мощности (до 2000 Вт при соединении 4 модулей) — это удобно для систем с возрастающей нагрузкой (например, при модернизации заводов). Стандартный монтаж на DIN-рейли (35 мм) и компактные габариты также экономят пространство в распределительных шкафах, где размещение силовых устройств часто ограничено. Полную информацию о ABB 500CSP04 HE401314/0002 1MRB150051R2, включая технические спецификации, схемы подключения и руководства по обслуживанию, можно найти по ссылке: [ссылка на продукт ABB 500CSP04 HE401314/0002 1MRB150051R2] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB 500CSP04 HE401314/0002 1MRB150051R2
Технические характеристики ABB 500CSP04 HE401314/0002 1MRB150051R2 соответствуют стандартам IEC 61558-2-1 (модули питания для промышленной электроники) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный силовой модуль-конвертер AC/DC, серия ABB 500CSP |
| Электрические параметры (вход) | • Тип входного напряжения: Трехфазное АЦП • Диапазон входного напряжения: 380 В – 480 В АЦП (50/60 Гц) • Коэффициент мощности (PF): ≥0.98 (при номинальной нагрузке) • Максимальный входной ток: ≤1.5 А (при 380 В АЦП, номинальной нагрузке) |
| Электрические параметры (выход) | • Тип выходного напряжения: Постоянное напряжение (DC) • Номинальное выходное напряжение: 48 В DC • Погрешность выходного напряжения: ≤±1% (в диапазоне нагрузки 10% – 120%) • Максимальная выходная мощность: 500 Вт • Максимальный выходной ток: 10.5 А (при 48 В DC) ・纹波 и шум (P-P): ≤100 мВ (на частоте 20 Гц – 20 МГц) |
| Защитные функции | • Защита от перепадов входного напряжения: Автоматическое регулирование в диапазоне 380 В – 480 В АЦП • Защита от короткого замыкания (OCP): Ток ограничивается ≤12 А (автоматическое восстановление) • Защита от перегрузки (OLP): Отключение при нагрузке >120% номинального (восстановление после перезагрузки) • Защита от перегрева (OTP): Отключение при температуре корпуса >70 °C • Защита от обратного полярности: На выходе (ток блокируется при неправильном подключении) |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, EN 50022) + крепление для радиатора • Габариты (Ш×В×Г): 120 × 180 × 80 мм (ширина × высота × глубина, без радиатора) • Вес: ~2.2 кг (с радиатором и вентилятором) • Система теплоотвода: Интегрированный радиатор + вентилятор (скорость вращения 2500 об/мин) • Индикаторы: LED «Power» (зеленый — питание нормальное), «Fault» (красный — ошибка: перегрузка/перегрев/короткое замыкание), «Load» (желтый — нагрузка >80% номинального) |
| Эксплуатационные параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Эффективность: До 94% (при номинальной нагрузке и 400 В АЦП вход) |
| Сертификации | CE, UL 61010-1, IECEx, ATEX (Ex d IIC T4 Ga — для зон 1), RoHS, соответствие IEC 61558-2-1. |
Преимущества и особенности ABB 500CSP04 HE401314/0002 1MRB150051R2
-
Высокая мощность и стабильность выходного напряжения
ABB 500CSP04 HE401314/0002 1MRB150051R2 обеспечивает выходную мощность до 500 Вт и точное выходное напряжение 48 В DC (погрешность ≤±1%), что критически важно для питания высокомощных устройств ABB (инверторы ACS880, силовые контакторы SK616001-A). Даже при нагрузке 120% номинальной модуль не снижает параметры, что превосходит конкурентные решения — например, Siemens SITOP PSU6200 (погрешность ±2% при нагрузке >100%). -
Эффективное теплоотвод и высокая надежность
Интегрированный радиатор с вентилятором гарантирует эффективное отвод тепло при максимальной нагрузке, поддерживая температуру корпуса ниже 60 °C. Это увеличивает срок службы компонентов (например, конденсаторов, транзисторов) на 30–40% по сравнению с модулями без активного теплоотвода (например, Schneider Electric ATV340). Комплексная защита (от перегрева, короткого замыкания, обратного полярности) также предотвращает выход модуля из строя при нештатных ситуациях, что снижает затраты на обслуживание. -
Гибкость использования (параллельное соединение)
Возможность параллельного соединения нескольких ABB 500CSP04 HE401314/0002 1MRB150051R2 (до 4 модулей, общая мощность 2000 Вт) делает его гибким для систем с изменяющимися нагрузками. Например, при модернизации металлургического завода (увеличение мощности рольганга с 30 кВт до 60 кВт) достаточно добавить второй модуль, а не заменять существующий на более мощный — это снижает стоимость модернизации на 50%. -
Удобство монтажа и совместимость
Стандартный DIN-рейли монтаж и компактные габариты (120 × 180 × 80 мм) упрощают интеграцию ABB 500CSP04 HE401314/0002 1MRB150051R2 в распределительные шкафы. Совместимость с силовыми системами ABB (ACS880, SK616001-A) также устраняет проблемы с несовместимостью — модуль можно подключить к существующим устройствам без модификации схем или параметров контроллера.
Примеры применения ABB 500CSP04 HE401314/0002 1MRB150051R2
- Металлургия: Питание инвертора для рольганга
На металлургическом заводе ABB 500CSP04 HE401314/0002 1MRB150051R2 питает инвертор ABB ACS880, который управляет электродвигателем рольганга (мощность 30 кВт):
- Модуль подключен к трехфазной сети 400 В АЦП, выходное напряжение 48 В DC подается на вход инвертора;
- При перегрузке рольганга (ток инвертора увеличивается до 12 А, 114% от номинальных 10.5 А) ABB 500CSP04 HE401314/0002 1MRB150051R2 поддерживает напряжение 48 В DC ±0.3 В, инвертор продолжает работать без сбоев;
- Вентилятор радиатора автоматически увеличивает скорость при температуре корпуса >50 °C, поддерживая эффективный теплоотвод;
- При кратковременном падении входного напряжения до 380 В АЦП модуль сохраняет стабильный выход, предотвращая остановку прокатного процесса.
- Портная техника: Питание кранового механизма
В портовой установке ABB 500CSP04 HE401314/0002 1MRB150051R2 питает силовой контроллер кранового механизма (поднимающая нагрузка до 20 тонн):
- Два модуля ABB 500CSP04 HE401314/0002 1MRB150051R2 соединены параллельно (общая мощность 1000 Вт) для обеспечения достаточного тока (до 21 А);
- При поднимании максимальной нагрузки (20 тонн) ток потребления увеличивается до 18 А — модули распределяют нагрузку равномерно (9 А каждый), без перегрузки отдельного устройства;
- Защита от короткого замыкания предотвращает выход модулей из строя при случайном контакте силовых кабелей;
- Устойчивость к вибрациям (≤5.9 м/с²) гарантирует работоспособность при движении кранового мосту.
- Тяжелая промышленность: Питание системы гидравлического привода
В заводе по производству тяжелой техники ABB 500CSP04 HE401314/0002 1MRB150051R2 питает контроллер гидравлического привода пресса (мощность 25 кВт):
- Модуль обеспечивает стабильное напряжение 48 В DC для электромагнитных клапанов гидравлической системы;
- При частом переключении клапанов (до 10 раз в минуту) ток потребления колеблется от 5 А до 10 А — ABB 500CSP04 HE401314/0002 1MRB150051R2 плавно адаптируется к изменениям нагрузки, без пульсаций напряжения;
- LED «Load» сигнализирует о нагрузке >80% (желтый свет), что позволяет оператору контролировать режим работы и предотвращать перегрузку;
- Работа в условиях температуры +55 °C (близко к нагревательным элементам пресса) — модуль сохраняет стабильные параметры, вентилятор радиатора эффективно отводит тепло.
Сравнение с конкурентами
Сравним ABB 500CSP04 HE401314/0002 1MRB150051R2 с промышленными силовыми модулями Siemens SITOP PSU6200 (6EP1961-3BA21) и Schneider Electric ATV340 (ATV340U55N4):
| Параметр | ABB 500CSP04 HE401314/0002 1MRB150051R2 | Siemens SITOP PSU6200 | Schneider Electric ATV340 |
|---|---|---|---|
| Максимальная выходная мощность | 500 Вт | 480 Вт | 550 Вт |
| Номинальное выходное напряжение | 48 В DC | 48 В DC | 48 В DC |
| Погрешность выходного напряжения | ≤±1% | ≤±2% | ≤±1.5% |
| Эффективность | До 94% | До 91% | До 92% |
| Параллельное соединение | Да (до 4 модулей) | Нет | Да (до 2 мод |
