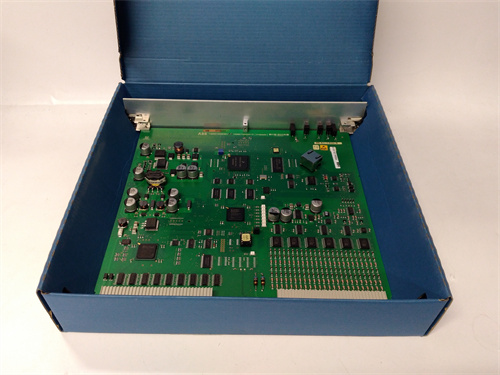

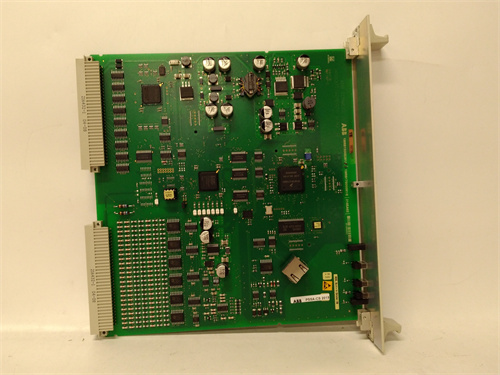

Общие сведения о продукте ABB 500CSP04 HE401314/0002 1MRB150051R2
Первым и ключевым моментом является то, что ABB 500CSP04 HE401314/0002 1MRB150051R2 — это специализированный модуль питания и защиты для систем автоматизации серии ABB AC 500, разработанный для стабильного электроснабжения контроллеров и модулей I/O, а также для защиты их от перепадов напряжения, коротких замыканий и перегрузок. Он сочетает в себе функции модуля питания и защитного устройства, обеспечивая надежность работы всей системы автоматизации и предотвращение повреждения дорогостоящего оборудования. Детальную информацию о технических характеристиках, режимах защиты и условиях интеграции ABB 500CSP04 HE401314/0002 1MRB150051R2 можно найти по официальной ссылке продукта: [ссылка на ABB 500CSP04 HE401314/0002 1MRB150051R2]. Именно благодаря компактному дизайну, высокой эффективности и полной совместимости с контроллерами ABB AC 500 ABB 500CSP04 HE401314/0002 1MRB150051R2 стал востребованным в пищевой промышленности, водопроводных системах, машиностроении и мелкосерийном производстве — где стабильность питания и защита автоматизации от электроодефектов являются критическими факторами для непрерывной работы.
Технические параметры ABB 500CSP04 HE401314/0002 1MRB150051R2
Параметры ABB 500CSP04 HE401314/0002 1MRB150051R2 отвечают строгим стандартам промышленной надежности и безопасности, обеспечивая стабильную работу даже в условиях электромагнитных помех и перепадов входного напряжения:
- Тип модуля: Модуль питания с встроенными защитными функциями, предназначенный для монтажа в шасси контроллера ABB AC 500 (совместим с шасси AC 500-eCo и AC 500-S) — не требует дополнительного места на DIN-рейке.
- Характеристики питания:
- Входное напряжение: 100–240 В AC ±10% (широкий диапазон, поддерживает сети 110 В AC и 230 В AC) — совместимо с большинством промышленных и бытовых электросетей.
- Выходное напряжение: 5 В DC (для питания микропроцессора контроллера AC 500) + 24 В DC (для питания модулей I/O и сенсоров) — два независимых выхода для разделения нагрузок.
- Максимальный выходной ток: 4 А (по 2 А на каждый выход 5 В DC и 24 В DC) — достаточный для питания контроллера AC 500 + 2–3 модулей I/O (например, ABB AC500-IO-DI16) + 4–6 сенсоров.
- Эффективность: ≥88% (при номинальной нагрузке) — низкое тепловыделение, не требует дополнительной принудительной вентиляции шасси контроллера.
- Функции защиты:
- Защита от перепадов входного напряжения: Автоматическая адаптация к диапазону 100–240 В AC — стабильная работа при снижении напряжения до 90 В AC или увеличении до 264 В AC.
- Защита от короткого замыкания (выходы): Токоограничение до 3 А на каждый выход — предотвращает повреждение модуля при замыкании цепи модуля I/O или сенсора.
- Защита от перегрузки: Отключение соответствующего выхода при нагрузке >120% номинального (время задержки 0,5–2 с) — защита от перегрева и износа компонентов.
- Защита от перегрева: Встроенный термостат — отключение модуля при температуре корпуса >85 °C, автоматическое включение после остывания до 60 °C.
- Операционные и конструктивные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C — оптимизирован для работы в стандартных промышленных условиях (не требует экстремальной защиты от холода или жары).
- Степень защиты: IP20 (внутри шасси контроллера AC 500) — предотвращает попадание пыли и мелких предметов в внутренние компоненты.
- Размеры: Компактный дизайн, соответствующий стандартам шасси AC 500 (ширина 45 мм, высота 100 мм, глубина 120 мм) — идеально вписывается в шасси, не занимая лишнего места.
- Индикаторы: Светодиодные индикаторы для каждого выхода (зеленый — нормальная работа, красный — перегрузка/короткое замыкание) + индикатор питания (зеленый) — операторы могут быстро определить состояние модуля.
- Сертификации: Соответствует стандартам IEC 60950-1 (безопасность информационных технологий), EN 61000-6-2 (ЭМС-защита), UL 508 (безопасность промышленного оборудования) — допущен к использованию в европейских, американских и российских системах.
Преимущества и особенности ABB 500CSP04 HE401314/0002 1MRB150051R2
Основные преимущества ABB 500CSP04 HE401314/0002 1MRB150051R2 заключаются в интеграции функций питания и защиты, компактности и удобстве интеграции — именно эти характеристики отличают его от стандартных модулей питания:
- Двухканальное питание для разделения нагрузок: ABB 500CSP04 HE401314/0002 1MRB150051R2 имеет два независимых выхода (5 В DC и 24 В DC), что позволяет разделить питание критических компонентов (микропроцессор контроллера 5 В DC) и менее чувствительных (модули I/O 24 В DC). При перегрузке или коротком замыкании на выходе 24 В DC (например, из-за неполадки сенсора) выход 5 В DC продолжает работать, сохраняя работу контроллера и предотвращая потерю программ и данных — критически важно для систем с длительными процессами.
- Интеграция в шасси ABB AC 500: Модуль ABB 500CSP04 HE401314/0002 1MRB150051R2 монтируется напрямую в шасси контроллера AC 500, не требуя дополнительного места на DIN-рейке. Это экономит пространство в шкафу автоматизации и упрощает монтаж — достаточно вставить модуль в свободный слот шасси и подключить входное питание, без сложных кабельных соединений.
- Широкий диапазон входного напряжения: Поддержка 100–240 В AC делает ABB 500CSP04 HE401314/0002 1MRB150051R2 универсальным для использования в разных странах (сетевые напряжения 110 В AC или 230 В AC) и системах с нестабильным электроснабжением (например, небольшие производственные предприятия с перепадами напряжения). Не требуется покупать разные модификации модуля для разных сетей.
- Простое диагностирование через индикаторы: Светодиодные индикаторы для каждого выхода позволяют операторам быстро определить причину неполадки — например, красный свет на выходе 24 В DC указывает на перегрузку или короткое замыкание, а зеленый на выходе 5 В DC подтверждает работоспособность контроллера. Это устраняет необходимость использования мультиметра для диагностики, сокращая время простоя.
- Долговечность и надежность: Компоненты ABB 500CSP04 HE401314/0002 1MRB150051R2 проходят строгие тесты на стабильность работы (включая вибрационные и температурные циклы), что гарантирует срок службы до 8 лет при регулярной эксплуатации. Защита от перегрева и коротких замыканий дополнительно увеличивает надежность и снижает риск замены модуля.
Примеры применения ABB 500CSP04 HE401314/0002 1MRB150051R2 в отраслях
ABB 500CSP04 HE401314/0002 1MRB150051R2 широко используется в отраслях с системами автоматизации ABB AC 500 и требованиями к стабильному питанию:
- Пищевая промышленность: На заводе по производству хлеба ABB 500CSP04 HE401314/0002 1MRB150051R2 питает контроллер ABB AC 500-eCo (управляющий печями для выпечки) и 2 модуля I/O (ABB AC500-IO-DI16 для сбора данных от датчиков температуры печей, ABB AC500-IO-DO8 для управления клапанами подачи газа). Выход 5 В DC обеспечивает стабильную работу микропроцессора контроллера, а выход 24 В DC питает модули I/O. При коротком замыкании в кабеле к датчику температуры модуль отключает выход 24 В DC, но сохраняет питание контроллера — операторы быстро устраняют неполадку, не останавливая печь и не рискуя порчей продукции.
- Водопроводные системы: В городской станции очистки воды ABB 500CSP04 HE401314/0002 1MRB150051R2 питает контроллер ABB AC 500-S (управляющий фильтрами и насосами) и 3 сенсора уровня воды (подключенные к модулю I/O). Широкий диапазон входного напряжения (100–240 В AC) гарантирует работу модуля при перепадах напряжения в городской сети, а защита от перегрузки предотвращает повреждение контроллера при одновременном запуске нескольких насосов.
- Машиностроение: На заводе по производству станков с ЧПУ ABB 500CSP04 HE401314/0002 1MRB150051R2 питает контроллер ABB AC 500-eCo (управляющий шпинделем станка) и модуль I/O для подключения энкодера (измерение позиции шпинделя). Выход 5 В DC обеспечивает высокую стабильность работы микропроцессора контроллера (необходимую для точного позиционирования), а выход 24 В DC питает энкодер. Защита от перегрева предотвращает отключение модуля при работе в тепловых условиях станка (температура до 55 °C).
- Мelkосерийное производство: На заводе по сборке электроники ABB 500CSP04 HE401314/0002 1MRB150051R2 питает контроллер ABB AC 500-eCo (управляющий конвейером для транспортировки печатных плат) и 4 сенсора положения (подключенные к модулю I/O). Компактный дизайн модуля позволяет интегрировать его в небольшое шасси контроллера, экономя пространство в шкафу автоматизации, а индикаторы упрощают диагностику при нештатных ситуациях.
Сравнение ABB 500CSP04 HE401314/0002 1MRB150051R2 с конкурентами
Для понимания преимуществ ABB 500CSP04 HE401314/0002 1MRB150051R2 сравним его с аналогичным модулем питания Siemens S7-1200 PS 1207-1BD02:
| Параметр | ABB 500CSP04 HE401314/0002 1MRB150051R2 | Siemens S7-1200 PS 1207-1BD02 |
|---|---|---|
| Выходные напряжения | 5 В DC (2 А) + 24 В DC (2 А) | 24 В DC (3 А) — только один выход |
| Диапазон входного напряжения | 100–240 В AC | 120–230 В AC (узкий диапазон) |
| Интеграция в контроллер | Да (шасси ABB AC 500) | Нет (отдельный монтаж на DIN-рейке) |
| Защита от перегрева | Да (термостат) | Да (пассивная защита) |
| Совместимость с ABB AC 500 | Полная (автоматическое распознавание) | Ограниченная (требует адаптеров) |
Из сравнения видно, что ABB 500CSP04 HE401314/0002 1MRB150051R2 превосходит конкурента по гибкости выходных напряжений (два независимых канала), широте диапазона входного напряжения, интеграции в шасси ABB AC 500 и совместимости с оборудованием ABB — это делает его более удобным и надежным выбором для систем на базе контроллеров ABB AC 500.
Советы по выбору и мерам предосторожности для ABB 500CSP04 HE401314/0002 1MRB150051R2
Советы по выбору
- Определите совместимость с контроллером: Выбирайте ABB 500CSP04 HE401314/0002 1MRB150051R2 только если вы используете контроллер ABB AC 500 (модели AC 500-eCo или AC 500-S) — модуль идеально интегрируется в его шасси и не требует дополнительных адаптеров. Для других контроллеров (например, Siemens S7-1200) он не подходит.
- Рассчитайте общий ток потребления: Убедитесь, что суммарный ток ваших устройств не превышает 2 А на выходе 5 В DC (для контроллера) и 2 А на выходе 24 В DC (для модулей I/O и сенсоров). Например, для системы из контроллера AC 500 (0,5 А), 1 модуля I/O (0,8 А) и 3 сенсоров (0,2 А каждый) общий ток = 0,5 + (0,8 + 3×0,2) = 1,9 А — модуль полностью покрывает потребности.
- Проверьте условия эксплуатации: Для помещений с температурой >60 °C или сильными вибрациями дополнительно установите систему охлаждения шасси или виброизоляцию — модуль не предназначен для работы в экстремальных условиях, и превышение температурных лимитов сократит его срок службы.
