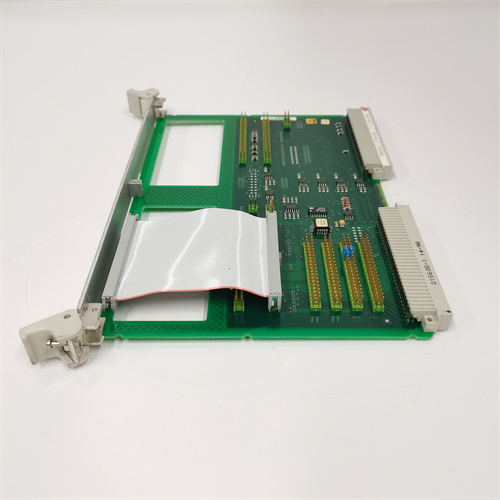

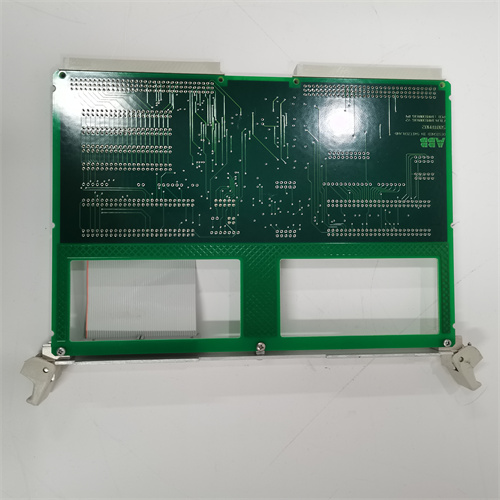

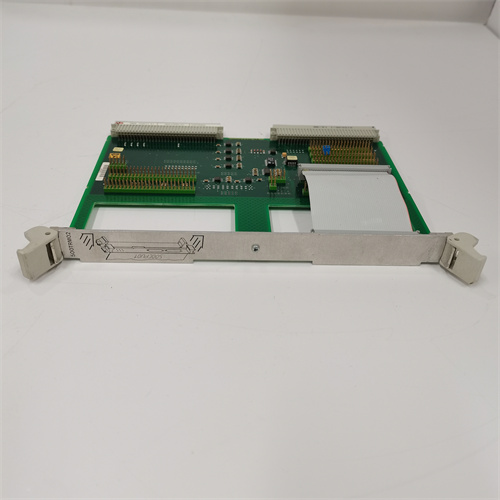

ABB 500TRM02 1MRB150011R1

Описание продукта

Модуль ABB 500TRM02 с парт-номером 1MRB150011R1 представляет собой релейный модуль (Relay Module) для системы распределенного управления (DCS) ABB Freelance или AC 700F. Этот модуль выполняет критически важную функцию формирования гальванически развязанных дискретных выходных сигналов для управления внешними нагрузками, такими как клапаны, электродвигатели, сигнальные лампы и другие исполнительные устройства. Основная задача модуля ABB 500TRM02 — обеспечить надежную и безопасную коммутацию силовых цепей на основе управляющих сигналов, поступающих от центрального процессорного модуля (CPU). Он действует как усилитель и развязка, защищая низковольтные логические цепи контроллера от помех и потенциалов, присутствующих в полевых силовых цепях. Использование модуля 500TRM02 в составе системы Freelance позволяет создавать компактные и модульные шкафы управления для широкого спектра задач автоматизации в процессах и производстве.

Технические параметры и характеристики

• Серия и система: ABB Freelance / AC 700F, модуль дискретных выходов (Digital Output Module).
• Тип устройства: Модуль релейных выходов (с изолированными реле).
• Конфигурация каналов: Обычно содержит 8 или 16 независимых каналов с механическими или твердотельными реле. Конкретная конфигурация указывается в техническом описании модуля 1MRB150011R1.
• Тип выходного элемента: Вероятно, электромеханические реле, что обеспечивает коммутацию как постоянного, так и переменного тока.
• Номинальные параметры реле (примерные, требуют уточнения по datasheet):
  • Коммутируемое напряжение: до 250 В переменного тока или 30 В постоянного тока.
  • Максимальный коммутируемый ток: 2-5 А на канал (при резистивной нагрузке).
  • Изоляция: Гальваническая развязка между полевыми цепями и логической стороной контроллера.
• Индикация: Светодиодный индикатор для каждого канала, отображающий состояние выхода (включен/выключен).
• Подключение: Осуществляется через съемную клеммную колодку, что упрощает монтаж и замену модуля без переподключения полевой проводки.
• Потребляемый ток от шины: Указывается в спецификации, важен для расчета нагрузки на источник питания стойки.
• Совместимость: Устанавливается в соответствующее шасси (монтажную стойку) системы Freelance.

Преимущества и ключевые особенности

• Надежная гальваническая развязка: Модуль ABB 500TRM02 обеспечивает полную электрическую изоляцию между чувствительной электроникой контроллера и потенциально “шумными” полевыми цепями, что повышает общую надежность системы.
• Гибкость управления нагрузками: Благодаря использованию реле, способен коммутировать нагрузки как постоянного, так и переменного тока в широком диапазоне напряжений, что делает его универсальным решением для различных исполнительных устройств.
• Простота монтажа и обслуживания: Модульная конструкция и съемные клеммные колодки позволяют быстро устанавливать, заменять или обслуживать модуль 500TRM02 без сложных операций с проводкой.
• Визуальная индикация состояния: Наличие светодиодов для каждого канала позволяет оперативно визуально диагностировать состояние выходов непосредственно на модуле.
• Полная интеграция со средой Freelance: Модуль безупречно работает с программным обеспечением ABB Control Builder F, легко конфигурируется и диагностируется в рамках общего проекта.

Примеры применения в различных отраслях

• Водоочистные сооружения: Управление задвижками, клапанами, пуск и останов насосов, включение сигнальных устройств.
• Небольшие и средние технологические установки (химия, пищепром): Управление электромагнитными клапанами на линиях дозирования, приводными механизмами заслонок, транспортерами, сигнальными гудками и лампами.
• Системы вентиляции и кондиционирования (HVAC): Управление пуском/остановом вентиляторов, насосов циркуляции, клапанами в воздуховодах.
• Управление освещением и энергоснабжением: Коммутация цепей освещения, управления питанием неответственных потребителей.

Сравнение с аналогами (модулями дискретных выходов с транзисторными выходами или модулями других производителей)

• В пользу релейного модуля ABB 500TRM02: Способность коммутировать переменный ток и более высокие напряжения/токи по сравнению с транзисторными модулями. Отсутствие необходимости во внешних промежуточных реле для многих нагрузок. Высокая устойчивость к броскам тока и напряжения.
• На что обратить внимание: Транзисторные выходные модули имеют большее быстродействие и практически неограниченный механический ресурс (отсутствие изнашивающихся контактов). Реле 500TRM02 имеют ограниченный ресурс по количеству срабатываний (особенно при индуктивной нагрузке) и более медленное срабатывание. Выбор зависит от характера нагрузки (AC/DC, индуктивная/резистивная) и требуемой частоты переключения.

Рекомендации по выбору и важные замечания

1. Расчет нагрузки: Перед выбором модуля ABB 500TRM02 необходимо точно определить параметры каждой подключаемой нагрузки: напряжение, ток (пусковой и рабочий), характер (резистивная, индуктивная, ламповая). Ток нагрузки не должен превышать номинал контактов реле.
2. Защита от индуктивных нагрузок: Для защиты контактов реле при коммутации катушек реле, соленоидов или двигателей обязательно используйте защитные элементы: для цепей постоянного тока — обратный диод, для цепей переменного тока — варистор или RC-цепь (снаббер).
3. Использование предохранителей: Каждый выходной канал или группу каналов рекомендуется защищать предохранителом соответствующего номинала для предотвращения повреждения модуля 500TRM02 в случае короткого замыкания в нагрузке.
4. Резервирование для критичных нагрузок: Для особо важных исполнительных механизмов рассмотрите возможность резервирования выходов или использование схемы «2 из 2» с двумя независимыми каналами модуля.
5. Проверка совместимости с шасси: Убедитесь, что модуль 1MRB150011R1 совместим с вашей версией монтажной стойки (шасси) и процессорного модуля Freelance.
6. Поставка: Для гарантии надежности и долговечности приобретайте модули у официальных дистрибьюторов ABB или проверенных поставщиков компонентов промышленной автоматики.
