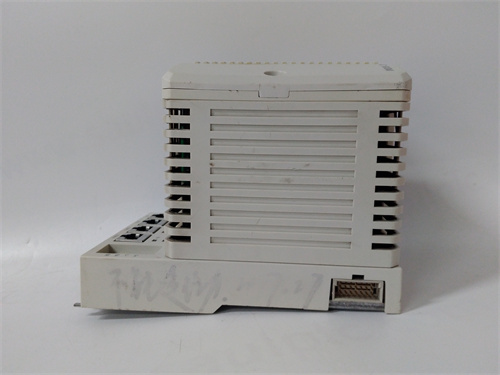

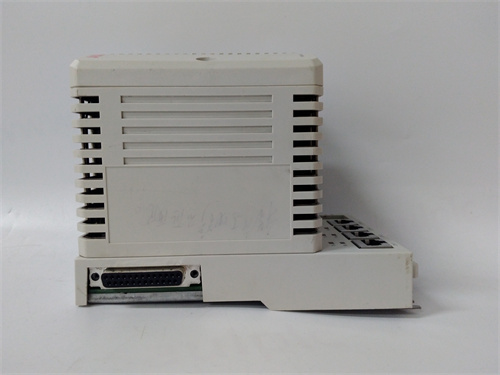

ABB 500TTM02 1MB150021R01161HF930712X010

Описание

Общая характеристика продукта ABB 500TTM02 1MB150021R01161HF930712X010

Технические параметры ABB 500TTM02 1MB150021R01161HF930712X010

• Тип поддерживаемых сенсоров и диапазоны измерения:
  • Резистивные термометры (RTD): Pt100 (IEC 60751, классы A/B), Pt1000 — для точного измерения в средних диапазонах;
  • Термопары: типы J, K, T, R, S, B — для измерения высоких и низких температур;
  • Диапазоны измерения:
    • Pt100: -200 °C до +850 °C;
    • Термопара K: -270 °C до +1372 °C;
    • Термопара S: 0 °C до +1768 °C.
• Точность и разрешение:
  • Точность для Pt100: ±0,05% от измеренного значения (при 23 °C ±5 °C);
  • Точность для термопар: ±0,1% от полного диапазона (FS) + 0,1 °C;
  • Разрешение: 0,01 °C — обеспечивает детализацию малых температурных изменений.
• Количество каналов и конфигурация:
  • 16 независимых каналов измерения (настраиваемые под RTD или термопары);
  • Поддержка параллельной обработки данных — все каналы измеряют температуру одновременно, без задержек.
• Коммуникационные интерфейсы:
  • 1x Ethernet (10/100 Мбит/с, RJ45) — поддержка протоколов Modbus TCP/IP, Profinet RT для интеграции с DCS ABB System 800xA и SCADA;
  • 1x RS-485 — поддержка Modbus RTU для локального подключения к панелям операторского управления.
• Электрические и эксплуатационные характеристики:
  • Питание: 24 В DC (диапазон 18–30 В DC), потребляемый ток — не более 0,8 А (при максимальной нагрузке на каналы);
  • Изолировка: Групповая электроизоляция каналов (по 4 канала в группу) от корпуса и между группами — 500 В АС на 1 мин (защита от электромагнитных помех);
  • Температурный диапазон работы: -40 °C до +70 °C (подходит для экстремальных условий — от холодильных камер до жарких производственных цехов);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты: IP20 (для монтажа в шкафах управления ABB или стандартных промышленных шкафах).
• Совместимость: Полная совместимость с системами ABB (System 800xA, контроллеры AC800M PM864/PM865), а также с сторонними оборудованием (Siemens WinCC, Rockwell FactoryTalk) через стандартные протоколы.

Преимущества и особенности ABB 500TTM02 1MB150021R01161HF930712X010

1. Многоکانальная архитектура и универсальность: 16 настраиваемых каналов под RTD или термопары позволяют ABB 500TTM02 1MB150021R01161HF930712X010 заменить несколько одноchanalных модулей — это оптимизирует пространство в шкафу управления и снижает затраты на оборудование. Поддержка разных типов сенсоров делает его универсальным для различных отраслей (от пищевой до металлургической).
2. Высокая точность и разрешение: Точность ±0,05% для RTD и разрешение 0,01 °C гарантируют, что ABB 500TTM02 1MB150021R01161HF930712X010 фиксирует даже минимальные температурные колебания (например, в химических реакторах, где 0,1 °C отклонение может повлиять на качество продукта).
3. Работа в экстремальных температурах: Диапазон работы -40 °C до +70 °C позволяет ABB 500TTM02 1MB150021R01161HF930712X010 использоваться на объектах с суровыми условиями — например, на северных нефтепромыслах (низкие температуры) или в сталелитейных заводах (высокие температуры), где стандартные модули выходят из строя.
4. Легкая интеграция с системами ABB: Модуль автоматически определяется системой ABB System 800xA при подключении; настройки каналов, тип сенсоров и параметры алертов осуществляются через ПО ABB Control Builder M. Не требуется специализированное программирование, что сокращает время монтажа и конфигурации.
5. Расширенная диагностика и алерты: Встроенные функции диагностики (обрыв сенсора, короткое замыкание, перегрев канала) и возможность настройки пороговых значений (для отправки алертов при выходе температуры за диапазон) позволяют операторам своевременно реагировать на неполадки. Это предотвращает аварийные ситуации и снижает брак.

Примеры применения ABB 500TTM02 1MB150021R01161HF930712X010 в различных отраслях

• Металлургия: В цехах по термической обработке стали ABB 500TTM02 1MB150021R01161HF930712X010 измеряет температуру раскаленного металла в печах (через термопары S, диапазон 0 °C–1768 °C) и контролирует охлаждение изделий (через RTD Pt100). 16 каналов позволяют мониторить несколько точек печи одновременно, а высокая точность гарантирует соответствие стали техническим требованиям (например, прочность, твердость).
• Энергетика: В теплоэлектростанциях ABB 500TTM02 1MB150021R01161HF930712X010 контролирует температуру пара в турбинах (термопары R) и охлаждающей воды (RTD Pt100). Данные передаются в DCS ABB System 800xA через Ethernet, а алерты при превышении критических температур позволяют операторам быстро регулировать режим работы турбин, предотвращая их перегрев.
• Химическая промышленность: В производстве пластиков ABB 500TTM02 1MB150021R01161HF930712X010 мониторит температуру реакционных сосудов (термопары K, диапазон -270 °C–1372 °C) и нагревательных элементов (RTD Pt1000). Параллельная обработка каналов обеспечивает реальный контроль всех процессов, а точность ±0,1% гарантирует стабильность химических реакций и качество пластиков.
• Пищевая промышленность: В линиях выпечки хлеба ABB 500TTM02 1MB150021R01161HF930712X010 измеряет температуру в различных зонах печи (RTD Pt100, диапазон 0 °C–300 °C). Данные передаются в локальную SCADA через RS-485, а настройка пороговых значений предотвращает пережарку хлеба или неполную выпечку, снижая брак.

Сравнение ABB 500TTM02 1MB150021R01161HF930712X010 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB 500TTM02 1MB150021R01161HF930712X010

Рекомендации по выбору

1. Определите количество каналов и тип сенсоров: Если вам нужно мониторить 10+ точек температуры с разными типами сенсоров (RTD + термопары) — например, в металлургических или химических цехах — ABB 500TTM02 1MB150021R01161HF930712X010 с 16 настраиваемыми каналами — оптимальный выбор. Для меньшего количества каналов (≤8) можно рассмотреть более компактные модели.
2. Учтите условия эксплуатации: Для объектов с экстремальными температурами (-40 °C до +70 °C) — например, северные добывающие площадки или сталелитейные заводы — ABB 500TTM02 1MB150021R01161HF930712X010 подходит лучше, чем Siemens SIMATIC S7-1500 TM Temperature 16 (ограничен до +60 °C).
3. Проверьте интеграцию с системой управления: Если ваша инфраструктура основана на оборудовании ABB (System 800xA, AC800M), ABB 500TTM02 1MB150021R01161HF930712X010 интегрируется без проблем. Для сторонних систем его поддержка Modbus TCP/IP и Profinet RT гарантирует совместимость.

Меры предостережения

1. Подбор соответствующих сенсоров: Для каждого канала ABB 500TTM02 1MB150021R01161HF930712X010 используйте только сертифицированные сенсоры (например, RTD Pt100 класса A/B, термопары соответствующих типов) — несовместимые сенсоры приведут к ошибкам измерения или повреждению канала.
2. Монтаж и подключение только квалифицированным персоналом: При подключении сенсоров следуйте схемам клеммного соединения (указанным в технической документации) и соблюдайте полярность для термопар — неправильное
