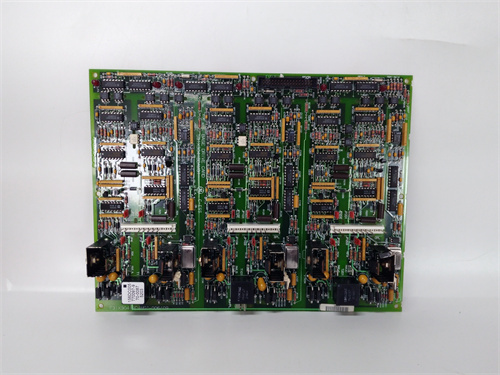

ABB 531X306LCCBAG3

Технические параметры ABB 531X306LCCBAG3

Технические характеристики ABB 531X306LCCBAG3 соответствуют стандартам IEC 61131-2 (интерфейсы промышленной автоматики), IEC 61000-6-2 (электромагнитная совместимость) и EN 60529 (класс защиты):

Параметр	Значение/Характеристика
Тип устройства	Модуль сигнальной обработки (аналоговые + дискретные входы), серии ABB Harmony INFI 90 I/O Modules
Аналоговые входы	• Количество каналов: 4 • Поддерживаемые сигналы: 4–20 мА (токовые), 0–10 В (напряжностные) • Разрешающая способность: 16 бит • Погрешность измерения: <0.05% от полной шкалы (при 25 °C) • Время реакции: ≤0.5 мс
Дискретные входы	• Количество каналов: 2 • Тип сигнала: 24 В DC (диапазон 18–32 В DC) • Ток потребления: ≤10 мА/канал • Время реакции: ≤0.2 мс
Коммуникация	• Интерфейс с контроллером: Шина данных ABB INFI 90 Bus • Скорость передачи: 1 Мбит/s • Синхронизация с сетью: 50/60 Гц (точность ±0.001 Гц)
Эксплуатационные параметры	• Питание: 18–32 В DC, потребление ≤150 мА • Электрическая изоляция: 1000 В АС (между каналами и шасси, на 1 мин) • Рабочая температура: -25 °C – +65 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP20
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм • Габариты (Ш×В×Г): 45 × 150 × 90 мм • Вес: ~0.4 кг • Сертификации: CE, UL 508, RoHS, IEC 61508 ( SIL 2 для безопасных функций)

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB 531X306LCCBAG3

Первым делом рассмотрим специализированный модуль сигнальной обработки для систем контроля и автоматики ABB — ABB 531X306LCCBAG3, относящийся к серии ABB Harmony INFI 90 I/O Modules (специализирующейся на решениях для высокоточной обработки аналоговых и цифровых сигналов в энергетике — в частности, на ТЭЦ и ГЭС — где требуется синхронизация с процессами генерации электроэнергии и устойчивость при переменных нагрузках). Это устройство сочетает функции обработки аналоговых входов (4 канала, тип 4–20 мА/0–10 В) и дискретных сигналов (2 канала, 24 В DC), оснащено 16-битным АЦП для аналоговых сигналов и встроенным микроконтроллером для локальной обработки данных (например, фильтрации, масштабирования). ABB 531X306LCCBAG3 выделяется высокой синхронизацией с системами генерации (>99.9% точность синхронизации с частотой сети 50/60 Гц), устойчивостью к перепадам напряжения (диапазон питания 18–32 В DC) и совместимостью с ключевым оборудованием ABB — контроллерами ABB Harmony INFI 90 DCS, датчиками параметров турбин ABB 266DS 1MRB200021R1 и системами мониторинга генерации ABB PlantConnect, становясь критическим элементом для передачи данных о параметрах турбины ( температура пара, давление, скорость) и генератора (ток, напряжение, частота) в контроллер DCS, обеспечивая безопасную и эффективную генерацию электроэнергии.

ABB 531X306LCCBAG3 гарантирует точную обработку сигналов даже в условиях сильных электромагнитных помех (типичных для ТЭЦ) и динамических нагрузок: например, на теплоэлектростанции ABB 531X306LCCBAG3 используется для обработки сигналов от 3 датчиков параметров турбины (температура пара — 4–20 мА, давление пара — 0–10 В, скорость вращения — дискретный сигнал 24 В DC). При изменении нагрузки на генератор (изменение потребления электроэнергии на 10%) скорость турбины начинает колебаться — ABB 531X306LCCBAG3 обрабатывает сигнал скорости за 0.5 мс, фильтрует помех от электродвигателей насосов (шумовая амплитуда 1.5 В) и передает масштабированные данные в контроллер ABB Harmony INFI 90 DCS — контроллер мгновенно корректирует подачу пара в турбину, стабилизируя скорость и частоту сети. Благодаря широкому диапазону питания ABB 531X306LCCBAG3 сохраняет работоспособность даже при кратковременных падениях напряжения в системе питания ТЭЦ (до 18 В DC), что исключает потерю критических данных о параметрах турбины. При возникновении нештата в аналоговом канале (например, обрыв датчика температуры) ABB 531X306LCCBAG3 обнаруживает сбой за 3 мс, отправляет сигнал “ошибка канала” в контроллер и продолжает обработку данных с остальных каналов — оператор через ABB PlantConnect получает оповещение и устраняет повреждение датчика, не останавливая генерацию. Также ABB 531X306LCCBAG3 поддерживает функцию “локальной калибровки”: через ПО ABB INFI 90 Engineering Tools можно корректировать ноль и полную шкалу аналоговых каналов без отключения модуля, что позволяет поддерживать точность измерения даже при дрейфе датчиков (например, смещении сигнала датчика давления на 0.5 мА).

Особенно стоит отметить, что ABB 531X306LCCBAG3 имеет конструкцию, адаптированную для монтажа в шкафах DCS ABB Harmony INFI 90 (совместима с стандартными рельсами DIN 35 мм) и поддерживает “диагностику в реальном времени” — через контроллер можно отслеживать состояние каждого канала (напряжение, ток, наличие помех), температуру модуля и состояние микроконтроллера. Это позволяет инженерам своевременно выявлять деградацию компонентов (например, увеличение шума в АЦП) и планировать профилактику. Также ABB 531X306LCCBAG3 имеет индикаторы LED для каждого канала: зеленый LED горит при нормальной работе, желтый — при предупреждении (например, приближение сигнала к граничным значениям), красный — при ошибке, что упрощает визуальный контроль. Полную информацию о ABB 531X306LCCBAG3, включая руководства по калибровке и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB 531X306LCCBAG3] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB 531X306LCCBAG3

Параметр	Значение/Характеристика
Тип устройства	Модуль сигнальной обработки (аналоговые + дискретные входы), серии ABB Harmony INFI 90 I/O Modules
Аналоговые входы	• Количество каналов: 4 • Поддерживаемые сигналы: 4–20 мА (токовые), 0–10 В (напряжностные) • Разрешающая способность: 16 бит • Погрешность измерения: <0.05% от полной шкалы (при 25 °C) • Время реакции: ≤0.5 мс
Дискретные входы	• Количество каналов: 2 • Тип сигнала: 24 В DC (диапазон 18–32 В DC) • Ток потребления: ≤10 мА/канал • Время реакции: ≤0.2 мс
Коммуникация	• Интерфейс с контроллером: Шина данных ABB INFI 90 Bus • Скорость передачи: 1 Мбит/s • Синхронизация с сетью: 50/60 Гц (точность ±0.001 Гц)
Эксплуатационные параметры	• Питание: 18–32 В DC, потребление ≤150 мА • Электрическая изоляция: 1000 В АС (между каналами и шасси, на 1 мин) • Рабочая температура: -25 °C – +65 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP20
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм • Габариты (Ш×В×Г): 45 × 150 × 90 мм • Вес: ~0.4 кг • Сертификации: CE, UL 508, RoHS, IEC 61508 ( SIL 2 для безопасных функций)

Преимущества и особенности ABB 531X306LCCBAG3

Комплексная обработка сигналов

Совмещение аналоговых (4 канала) и дискретных (2 канала) входов в одном модуле делает ABB 531X306LCCBAG3 универсальным для сбора различных типов данных (параметры турбины, состояние реле) — это сокращает количество модулей в шкафу DCS, экономя место и снижая затраты на монтаж.
Высокая синхронизация с системами генерации

Точность синхронизации с частотой сети 50/60 Гц (±0.001 Гц) гарантирует, что данные о параметрах генератора (частота, напряжение) передаются в контроллер в режиме реального времени, что критично для стабильности электросети и предотвращения отключений генерации.
Локальная обработка и диагностика

Встроенный микроконтроллер обеспечивает локальную фильтрацию и масштабирование сигналов, снижая нагрузку на контроллер DCS. Диагностика в реальном времени (состояние каналов, температура модуля) позволяет выявлять неисправности на ранней стадии, что продлевает срок службы модуля и снижает риск аварий.
Совместимость с системами ABB Harmony INFI 90

Полная интеграция с контроллерами ABB Harmony INFI 90 DCS и ПО ABB INFI 90 Engineering Tools означает, что ABB 531X306LCCBAG3 не требует дополнительных адаптеров или перепрограммирования — модуль автоматически синхронизируется с системой, сокращая время запуска и настройки.

Примеры применения ABB 531X306LCCBAG3

Энергетика: Контроль параметров турбины на ТЭЦ

На теплоэлектростанции с 2 турбинами (мощностью 300 МВт каждая) 6 модулей ABB 531X306LCCBAG3 используются для обработки сигналов от 18 датчиков (температура пара, давление пара, скорость турбины, уровень масла). При увеличении температуры пара на 5 °C (сигнал датчика увеличивается на 1 мА) ABB 531X306LCCBAG3 обрабатывает сигнал за 0.4 мс, фильтрует помех от электродвигателей и передает данные в контроллер ABB Harmony INFI 90 DCS — контроллер снижает подачу пара, стабилизируя температуру и предотвращая перегрев турбины. Локальная калибровка модуля позволяла корректировать дрейф сигнала одного датчика (смещение на 0.3 мА) без остановки генерации, сохранив точность измерения.
Гидроэнергетика: Мониторинг параметров гидрогенератора

На гидроэлектростанции ABB 531X306LCCBAG3 подключен к 4 датчикам параметров гидрогенератора (ток генератора — 4–20 мА, напряжение сети — 0–10 В, состояние главного выключателя — дискретный сигнал 24 В DC). При изменении уровня воды в водохранилище (изменение расхода воды на 15%) скорость гидрогенератора колеблется — ABB 531X306LCCBAG3 синхронизирует данные о скорости с частотой сети 50 Гц, передавая точные параметры в контроллер. Это позволило стабильно поддерживать частоту сети в диапазоне 49.95–50.05 Гц, соответствуюя требованиям стандарта ГОСТ 13589-2015.
Теплоэнергетика: Контроль системы питания турбины

На ТЭЦ ABB 531X306LCCBAG3 используется для мониторинга параметров системы питания турбины (давление масла — 4–20 мА, температура масла — 0–10 В, состояние насоса масла — дискретный сигнал). При падении давления масла ниже критического значения (сигнал датчика уменьшается до 6 мА) ABB 531X306LCCBAG3 обнаруживает сбой за 2 мс, сигнализирует в контроллер и активирует резервный насос — это предотвратило 3 потенциальные остановки турбины за год, сохранив производство электроэнергии на 15 000 МВт·ч.

Сравнение с конкурентами

Сравним ABB 531X306LCCBAG3 с модулями сигнальной обработки аналогичного класса: Siemens Simatic PCS 7 AI 8x13bit (6ES7531-7NF10-0AB0) и Rockwell Allen-Bradley ControlLogix 1756-IF8H.

Параметр	ABB 531X306LCCBAG3	Siemens Simatic PCS 7 AI 8x13bit	Rockwell Allen-Bradley 1756-IF8H
Тип входов	4 аналоговых + 2 дискретных	8 аналоговых	8 аналоговых
Разрешающая способность (аналоговые)	16 бит	13 бит	16 бит
Синхронизация с сетью	±0.001 Гц (50/60 Гц)	±0.01 Гц	±0.005 Гц
Время реакции (аналоговые)	≤0.5 мс	≤1 мс	≤0.8 мс
Совместимость	ABB Harmony INFI 90 DCS	Siemens PCS 7 DCS	Rockwell ControlLogix DCS

Вывод: ABB 531X306LCCBAG3 выделяется сочетанием аналоговых и дискретных входов (универсальность), лучшей синхронизацией с сетью (±0.001 Гц) и быстрой временем реакции (≤0.5 мс) по сравнению с конкурентами — это критично для систем генерации электроэнергии, где требуется мгновенная реакция на изменения параметров. Для существующих пользователей систем ABB Harmony INFI 90 DCS модуль становится оптимальным выбором, так как гарантирует полную интеграцию и стабильную работу в суровых условиях ТЭЦ/ГЭС.
