Описание
Общая характеристика продукта

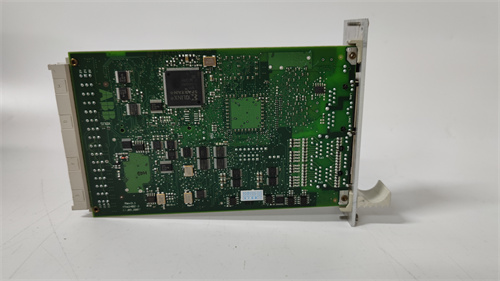

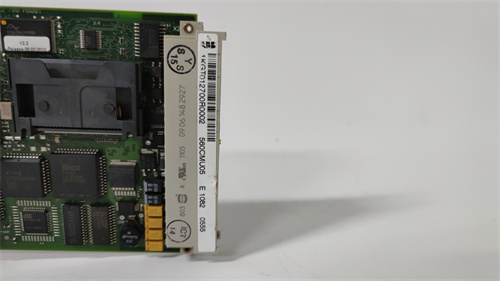

Первым делом рассмотрим промышленный модуль коммуникации от бренда ABB — модель 560CMU05, предназначенный для обеспечения данных обмена между различными компонентами автоматизированных систем и внешними сетями. Это устройство относится к серии модулей связи ABB для приводов и контроллеров, широко применяемых в металлургии, энергетике и нефтегазовой промышленности, где требуется стабильная и безопасная передача данных в реальном времени.
ABB 560CMU05 выступает в роли шлюза, поддерживая множество промышленных протоколов, что позволяет интегрировать различные устройства (приводы, датчики, контроллеры) в единую сеть. Благодаря компактной конструкции и монтажу в шкафы приводов или контроллеров он легко вписывается в существующие системы, не требуя значительных изменений в инфраструктуре.
Особенно стоит отметить, что ABB 560CMU05 оснащен высоким уровнем электромагнитной совместимости и защитой от внешних помех, что делает его устойчивым к агрессивным условиям — например, в цехах с сильными электромагнитными полями или вибрациями. Также модуль поддерживает функции диагностики и логирования, что упрощает выявление проблем в коммуникационных каналах. Полную информацию о ABB 560CMU05, включая схемы подключения и руководства по настройке, можно найти по ссылке: [ссылка на продукт ABB 560CMU05] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB 560CMU05 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB 560CMU05]):
-
Коммуникационные характеристики:
- Тип устройства — промышленный модуль коммуникации для автоматизированных систем;
- Поддерживаемые протоколы: Profibus DP, Modbus RTU, Ethernet/IP, TCP/IP;
- Скорость передачи данных: до 12 Мбит/с (для Profibus DP), до 100 Мбит/с (для Ethernet);
- Количество интерфейсов: 1 порт Ethernet (RJ45), 1 порт Profibus DP (DB9), 1 порт RS-485 (для Modbus);
- Максимальное расстояние передачи: до 1200 м (Profibus DP с оптическим кабелем), до 100 м (Ethernet).
-
Электротехнические характеристики:
- Питание — DC 24 В (18–30 В);
- Потребляемый ток — ≤150 мА;
- Изоляция сигнальная — 2500 В АС (между коммуникационными портами и питанием);
- Защита от перенапряжений — до 2 kV (импульсное напряжение).
-
Эксплуатационные характеристики:
- Тип монтажа — на рельс DIN или в шкаф привода ABB;
- Габариты — 100 × 150 × 60 мм (ширина × высота × глубина);
- Вес — 约 300 г;
- Температурный диапазон эксплуатации — -20 °C до +60 °C;
- Класс защиты — IP20 (для монтажа в закрытом шкафу);
- Среднее время между отказами (MTBF) — ≥2 000 000 часов.
Преимущества и особенности
- Многофункциональность протоколов: ABB 560CMU05 поддерживает популярные промышленные протоколы (Profibus, Modbus, Ethernet/IP), что позволяет интегрировать его с различными устройствами от разных производителей — например, с приводами ABB ACS880, контроллерами Siemens S7 и сенсорами Rockwell, не требуя дополнительных адаптеров.
- Высокая стабильность передачи: Оптимизированная аппаратная платформа обеспечивает минимальные задержки (≤10 мс) и отсутствие потери пакетов данных, что критично для систем с жесткими временными требованиями — например, в синхронных приводах металлургических прокатных станов.
- Защита от внешних факторов: Высокая электромагнитная совместимость и защита от перенапряжений гарантируют надежную работу ABB 560CMU05 в агрессивных средах — например, вблизи высоковольтных линий или двигателей с сильными вибрациями.
- Легкость интеграции и настройки: Интуитивное веб-интерфейс и программное обеспечение ABB для конфигурации позволяют быстро настроить протоколы и параметры передачи, даже специалистам с базовыми знаниями в коммуникациях.
- Диагностика в реальном времени: Встроенные функции мониторинга состояния портов и логирования ошибок позволяют операторам своевременно выявить проблемы (например, обрыв кабеля или срыв связи), сокращая время простоя системы. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB 560CMU05].
Примеры применения в отраслях
Модуль коммуникации ABB 560CMU05 широко используется в системах данных обмена:
- Металлургия (прокатные станов): В прокатных линиях модуль обеспечивает связь между приводами роликов ABB ACS880 и центральным контроллером, передавая данные о скорости вращения и нагрузке в реальном времени, что гарантирует синхронную работу оборудования.
- Энергетика (водoelectric станции): В ГЭС ABB 560CMU05 интегрирует датчики уровня воды, приводы гидротурбин и систему SCADA, обеспечивая передачу данных о состоянии оборудования для оптимизации режима генерации электроэнергии.
- Нефтегазовая промышленность (компрессорные станции): На компрессорных установках модуль связывает контроллеры давления, двигатели компрессоров и удаленные центры диспетчеризации, позволяя операторам регулировать давление в трубопроводах через безопасное и стабильное соединение. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB 560CMU05].
Сравнение с конкурентами
Сравним ABB 560CMU05 с аналогичными модулями коммуникации (Siemens SCALANCE XB005, Rockwell Allen-Bradley 1756-ENBT, Schneider Electric Modicon M340 Ethernet):
| Параметр | ABB 560CMU05 | Siemens SCALANCE XB005 | Rockwell 1756-ENBT |
|---|---|---|---|
| Поддерживаемые протоколы | Profibus, Modbus, Ethernet/IP | PROFINET, Ethernet/IP | Ethernet/IP, Modbus TCP |
| Задержка передачи | ≤10 мс | ≤15 мс | ≤12 мс |
| Температурный диапазон | -20 °C до +60 °C | -10 °C до +60 °C | 0 °C до +60 °C |
| Совместимость с приводами | Оптимизирована для ABB ACS880, ACS580 | Общая совместимость | Общая совместимость |
ABB 560CMU05 выделяется лучшей совместимостью с приводами ABB, более широким температурным диапазоном и минимальными задержками, что делает его предпочтительным для модернизации систем с оборудованием этого бренда. Дополнительное сравнение по ссылке: [ссылка на продукт ABB 560CMU05].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с приводами ABB и смешанными протоколами (Profibus, Ethernet) — ABB 560CMU05 идеально подходит, обеспечивая полную совместимость и стабильность.
- В агрессивных промышленных средах (вибрации, экстремальные температуры) — его эксплуатационные характеристики гарантируют долговечность.
- При необходимости быстрой настройки — веб-интерфейс и специальное ПО ABB упрощают конфигурацию без глубоких знаний в коммуникациях. Детали по совместимости доступны по ссылке: [ссылка на продукт ABB 560CMU05].
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании: Нарушение этого правила может привести к повреждению ABB 560CMU05 или короткому замыканию.
- Используйте только оригинальные кабели для Ethernet и Profibus: Несовместимые кабели могут снизить качество связи и вызвать потери данных.
- Регулярно обновляйте прошивку через официальный портал ABB: Обновления включают улучшения в протоколах и защите от уязвимостей.
- Контролируйте температуру эксплуатации: Превышение диапазона (-20 °C до +60 °C) сокращает срок службы модуля.
