Описание
Общая информация о продукте ABB 57160001-KX

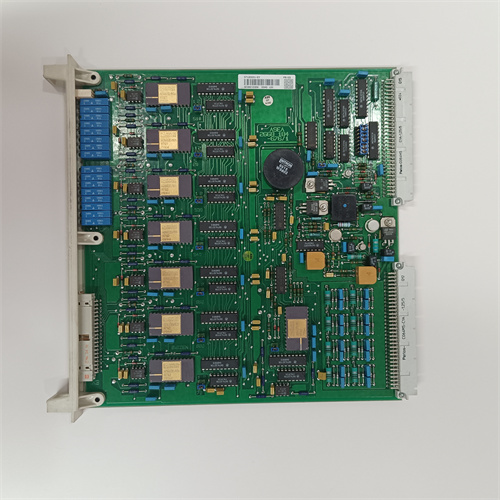

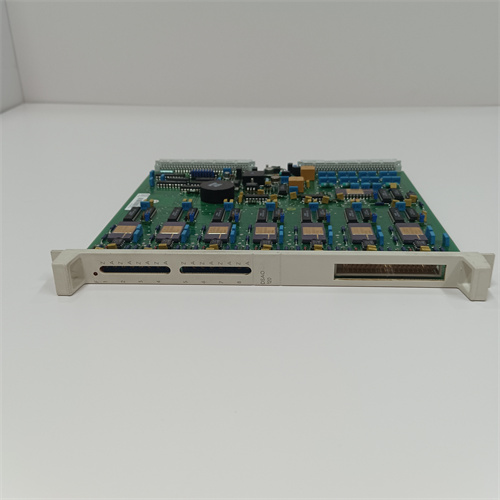

ABB 57160001-KX — это промышленный аналоговый входной модуль (AI-модуль) из линейки ABB AC 800M, предназначенный для точного считывания и преобразования аналоговых сигналов от сенсоров (температуры, давления, расхода, уровня) в цифровой формат, понятный центральным контроллерам ABB. Он специализируется на работе в критических системах с высокими требованиями к точности и стабильности — например, в химических реакторах, турбинных установках электростанций или системах управления технологическими процессами в нефтегазовой промышленности, где даже минимальное отклонение сигнала может привести к браку продукции или авариям.
Основная функция ABB 57160001-KX — обработка аналоговых сигналов стандартных типов (4–20 мА, 0–10 В, термокопели Pt100/Pt1000) с высокой разрядностью (24 бита) и низкой погрешностью, а также передача обработанных данных в контроллер ABB PCD530A102 3BHE041343R0102 или коммуникационный шлюз ABB CB801. Модуль оснащен 8 независимыми аналоговыми входами, каждый из которых можно индивидуально настроить под конкретный тип сенсора — например, один вход для термокопели Pt100 (измерение температуры -200 °C до +850 °C), а другие для давление метров с сигналом 4–20 мА. Это универсальность позволяет интегрировать ABB 57160001-KX в разнообразные технологические линии без замены модуля.
ABB 57160001-KX имеет встроенную электрическую изоляцию (2,5 кВ AC между входами и системой) и защиту от электромагнитных помех (EMC) согласно стандарту EN 61000-6-2, что гарантирует стабильную работу в средах с сильными интерференциями (например, рядом с мощными электродвигателями или трансформаторами). Также модуль поддерживает функцию автоматической самодиагностики — он обнаруживает неисправности сенсоров (разрыв кабеля, перегрев) и отправляет сигнал аварии в контроллер, позволяя операторам устранить проблему на ранней стадии. При установке в шасси ABB TU847 ABB 57160001-KX автоматически синхронизируется с системой, а через ПО ABB Control Builder можно быстро настроить параметры входов и калибровку — специалисты могут запустить модуль в работу за 30–40 минут. Полная информация о ABB 57160001-KX доступна на официальном ресурсе: [ссылка на ABB 57160001-KX](здесь будет предоставлен ваша ссылка).
Технические параметры ABB 57160001-KX
Промышленный аналоговый входной модуль ABB 57160001-KX характеризуется следующими ключевыми параметрами:
- Тип устройства: Аналоговый входной модуль (AI-модуль) для систем автоматизации ABB AC 800M.
Параметры входов и сигнальных характеристик
- Количество аналоговых входов: 8 (индивидуально настраиваемые);
- Поддерживаемые типы сигналов:
- Ток: 4–20 мА (двухпроводной/четырехпроводной режим);
- Напряжение: 0–5 В, 0–10 В;
- Температурные сенсоры: Pt100 (IEC 751), Pt1000 (IEC 751), тип J/K/E термокопели;
- Разрядность ADC: 24 бита (эффективная разрядность 22 бита);
- Погрешность: ≤0,01% от полного диапазона (при 25 °C, для сигналов 4–20 мА/0–10 В);
- Линейность: ≤0,005% от полного диапазона;
- Изоляция: 2,5 кВ AC между входами и шасси (продолжительность 1 мин);
Параметры эксплуатации и надежности
- Температурный диапазон работы: -40 °C до +70 °C (относительная влажность ≤95%, без конденсации);
- Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь: 2 kV, емкостная связь: 15 kV);
- Диагностика: Автоматическая диагностика разрыва кабеля, перегрузки входа, неисправности сенсора;
- Скорость считывания: 10 раз/сек на каждый вход (настраиваемая: 1–100 раз/сек);
- Средне время между отказами (MTBF): >200 000 часов (при температуре 40 °C).
Параметры коммуникации и монтажа
- Интерфейс с шасси: Совместим с шасси ABB AC 800M (TU847, TU830) через внутреннюю сигнальную шина;
- Скорость передачи данных с шасси: До 100 Мбит/с;
- Монтаж: В стандартный слот шасси ABB AC 800M (без дополнительных адаптеров);
- Габариты: 48 мм × 175 мм × 220 мм (ширина × высота × глубина);
- Вес: ≈0,7 кг;
- Индикаторы: Светодиодные (статус питания, состояние каждого входа, сигнал ошибки/диагностики).
Преимущества и особенности ABB 57160001-KX
ABB 57160001-KX выделяется среди аналоговых входных модулей благодаря следующим уникальным преимуществам:
- Высокая точность и разрядность для критических процессов: Разрядность 24 бита и погрешность ≤0,01% гарантируют, что ABB 57160001-KX считывает сигналы с минимальными искажениями — критично для химических реакторов, где требуется контроль концентрации реагентов с точностью ±0,01%. В отличие от модулей с разрядностью 16 бит (погрешность ≥0,1%), он обеспечивает надежные данные для точного регулирования технологических параметров.
- Универсальность под разные типы сенсоров: Поддержка сигналов 4–20 мА, 0–10 В и термокопелей Pt100/Pt1000 позволяет использовать ABB 57160001-KX с большинством промышленных сенсоров — например, в турбинной установке он может считывать температуру ротора (Pt100), давление пара (4–20 мА) и уровень масла (0–10 В) через один модуль, упрощая схему и снижая затраты.
- Электрическая изоляция и защита от ЭМС: Изоляция 2,5 кВ AC защищает шасси и контроллер от высоковольтных перепадов, а защита от ЭМС гарантирует стабильность в средах с сильными помехами (например, в металлургических цехах). Это снижает риск повреждения оборудования и остановок системы.
- Автоматическая диагностика для предупреждения аварий: Функция самодиагностики обнаруживает неисправности сенсоров (например, разрыв кабеля к термокопели) за 0,5 секунды и отправляет сигнал аварии — операторы могут устранить проблему до того, как она повлияет на процесс. В отличие от модулей без диагностики, где неисправность обнаруживается только при сбое, ABB 57160001-KX минимизирует риски.
- Совместимость с экосистемой ABB: Прямая интеграция с контроллерами ABB PCD530A102, шасси TU847 и коммуникационными шлюзами ABB CB801 устраняет проблемы совместимости — модуль автоматически распознается системой, а параметры входов можно настроить через стандартное ПО ABB Control Builder. Это сокращает время монтажа и конфигурации.
Примеры применения ABB 57160001-KX
ABB 57160001-KX широко используется для считывания аналоговых сигналов в различных отраслях:
- Химическая промышленность (управление реакторами): В фармацевтическом заводе ABB 57160001-KX считывает сигналы от 6 сенсоров в реакторе: 2 термокопели Pt100 (температура -50 °C до +200 °C), 2 давление метра (4–20 мА, 0–10 МПа) и 2 датчика концентрации реагентов (0–10 В). Модуль передаёт данные в контроллер ABB PCD530A102 с погрешностью ≤0,01%, что позволяет контроллеру регулировать подачу реагентов с точностью ±0,005 МПа/±0,1 °C — критично для синтеза лекарств с строгими требованиями к качеству. При разрыве кабеля к термокопели модуль отправляет сигнал диагностики, и контроллер останавливает реактор, предотвращая брак.
- Энергетика (турбинные установки): В газотурбинной электростанции ABB 57160001-KX подключен к 8 датчикам турбины: 4 термокопели Pt1000 (температура газового потока +200 °C до +1200 °C) и 4 датчика вибрации (4–20 мА). Модуль считывает сигналы 10 раз/сек и передаёт их в контроллер, который анализирует температурные пики и вибрации. Высокая разрядность 24 бита позволяет детектировать минимальные изменения вибрации (±0,01 мм/с), что предотвращает повреждение ротора турбины. Защита от ЭМС гарантирует стабильность работы рядом с мощными генераторами.
- Нефтегазовая промышленность (нефтепроводы): На морской добывающей платформе ABB 57160001-KX считывает сигналы от датчиков уровня нефти (0–10 В, 0–5 м) и давления в трубах (4–20 мА, 0–20 МПа). Модуль работает в диапазоне температур -40 °C до +60 °C и устойчив к морским помехам (электромагнитные интерференции, перепады влажности). Данные передаются через коммуникационный шлюз ABB CB801 в наземную SCADA, где операторы отслеживают уровень нефти и давление в реальном времени. Автоматическая диагностика помогает обнаружить забивание датчиков на ранней стадии, предотвращая остановку добычи.
Сравнение с конкурентами
В сравнении с аналогичными аналоговыми входными модулями других брендов ABB 57160001-KX имеет явные преимущества:
| Параметр сравнения | ABB 57160001-KX | Siemens SM 331 (S7-1500) | Rockwell Allen-Bradley 1756-IF8H |
|---|---|---|---|
| Количество входов | 8 | 8 | 8 |
| Разрядность ADC | 24 бита (эффективная 22 бита) | 16 бита (эффективная 14 бита) | 24 бита (эффективная 20 бита) |
| Погрешность | ≤0,01% | ≤0,1% | ≤0,02% |
| Поддерживаемые сенсоры | 4–20 мА, 0–10 В, Pt100/Pt1000, термокопели J/K/E | 4–20 мА, 0–10 В, Pt100 | 4–20 мА, 0–10 В, Pt100/Pt1000 |
| Изоляция | 2,5 кВ AC | 1 кВ AC | 2 кВ AC |
| Температурный диапазон | -40 °C до +70 °C | -25 °C до +60 °C | -40 °C до +60 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Критические системы с высокими требованиями к точности: Для химических реакторов, турбинных установок или фармацевтических производств — ABB 57160001-KX с погрешностью ≤0,01% и разрядностью 24 бита обеспечит надежные данные, превосходя конкурентов по точности и стабильности.
- Системы с разными типами сенсоров: Для технологических линий, где используются термокопели, давление метры и уровнемеры одновременно — универсальность ABB 57160001-KX заменит несколько специализированных модулей, упрощая схему и снижая затраты.
- Среды с сильными ЭМС или высоковольтными рисками: Для электростанций, металлургических цех или морских платформ — изоляция 2,5 кВ AC и защита от ЭМС гарантируют стабильность, в то время как другие модули могут искажать сигналы или выходить из строя.
- Интеграция с экосистемой ABB: Если уже используется контроллер ABB PCD530A102, шасси TU847 или шлюз ABB CB801 — модуль автоматически совместим с этими компонентами, не требуя дополнительных адаптеров.
Меры предосторожности
- Тщательная калибровка при установке: Перед запуском калибруйте каждый вход ABB 57160001-KX с помощью стандартных эталонов (например, эталонного термометра для Pt100) — это поддерживает погрешность ≤0,01% и предотвращает ошибки в измерениях.
- Проверка изоляции: После монтажа проверьте уровень изоляции между входами и шасси с помощью мультиметра — снижение изоляции (ниже 2,5 кВ AC) может привести к передаче помех или повреждению модуля.
- Ограничение перегрузки входов: Не превышайте максимальные значения сигнала для каждого входа (например, не подключайте сенсор 0–20 В к входу, настроенному на 0–10 В) — перегрузка может повредить ADC и привести к выходу ABB 57160001-KX из строя.
- Регулярная проверка диагностики: Ежемесячно проверяйте логи диагностики через ПО ABB Control Builder — это позволяет выявлять скрытые проблемы (например, ослабление контакта в кабеле) и устранить их до возникновения аварий.
