3. Product Introduction
Знаете, с чем чаще всего сталкиваешься, когда заезжаешь на старый целлюлозно-бумажный комбинат или ТЭЦ, построенный в конце 90-х? Шкафы с ABB Advant Controller 31 работают как часы, а вот модули SAFT-290 потихоньку «сыпятся». Конкретно 57616881G — это сердце дискретного обмена. Если он умер, вся линия встает: ни датчиков положения, ни команды на пускатели. Без него не обойтись.

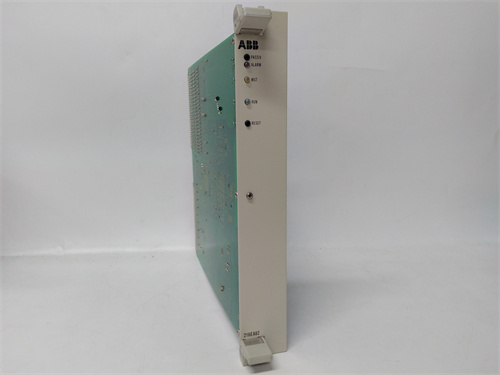

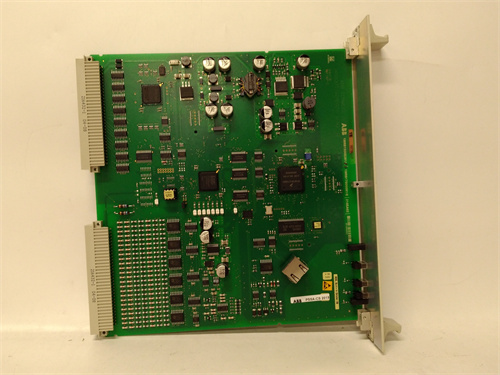

Этот модуль — классический представитель линейки S300 I/O. Разрабатывался как распределенная периферия для контроллеров серии Advant. Физически — пластиковый корпус на DIN-рейку с фронтальным подключением. SAFT-290F460 имеет 32 канала: 16 на вход и 16 на выход. Все с гальванической развязкой, что для старых производств с плохой землей — критически важно. Основной протокол обмена — проприетарная шина S300, так что напрямую к Siemens или Modbus вы его не подключите. Это либо «родной» контроллер ABB, либо шлюз.
Честно говоря, главное преимущество этой платы перед современными аналогами (типа S500 или S800) — абсолютная совместимость без перепрограммирования. Если у вас стоит проект на Advant Control Builder, замена на любой другой модуль потребует перекомпиляции всей программы и остановки производства на сутки. SAFT-290F460 меняется «на горячую» (hot-swap) и подхватывает конфигурацию с шины автоматически, если, конечно, прошивка модуля соответствует версии системы.
4. SOP Quality Transparency (Процесс контроля качества)
SAFT-290 — модуль капризный к качеству питания и состоянию шины. Наша процедура QA построена так, чтобы отсечь «плавающие» дефекты, которые не видны при визуальном осмотре:

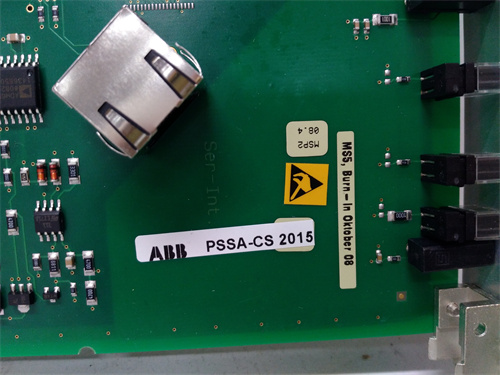

- Входной контроль. Проверка артикула 57616881G на соответствие ревизии печатной платы. Встречаются ранние ревизии (A, B) с уязвимыми оптронами. Мы их не берем в оборот или предупреждаем заказчика о необходимости замены оптопар. Проверка корпуса на наличие трещин в районе разъема шины — частая причина потери связи.
- Нагрузочное тестирование. Подключение к тестовому стенду на базе Advant Controller 31 с эмуляцией реальной нагрузки. Прогон всех 16 выходов через релейную нагрузку 0.5 А (катушки контакторов) в течение 2 часов. Проверка: нет ли «залипания» транзисторов или падения напряжения на открытом канале более 1.5 В.
- Электрические тесты. Проверка входных цепей: подача 24 В на каждый вход, контроль тока утечки в «сухом» состоянии (должен быть < 1.5 мА). Проверка изоляции между группами входов и выходов (500 В, 1 минута). Если «пробивает» на землю, модуль идет в ремонт на замену оптопар.
- Динамический тест шины. SAFT-290F460 обменивается с контроллером на скорости 1.5 Мбит/с. На осциллографе смотрим форму сигнала на шине S300 при максимальной загрузке модуля. Затухание сигнала или «звон» — признак деградации драйвера шины. Такие модули мы не выпускаем.
- Упаковка. Каждый модуль упаковывается в ESD-пакет с влагопоглотителем. На корпус наклеивается стикер с датой тестирования, подписью инженера и отметкой о версии firmware (если применимо).
5. Technical Pitfalls Guide (Технические подводные камни)
SAFT-290 — это «рабочая лошадка», но с рядом возрастных проблем, которые я выявил за 15 лет работы с Advant:
- Проблема с оптопарами входов. В модулях, выпущенных до 2005 года, стоят оптопары Sharp, которые со временем теряют чувствительность. Симптом: модуль видит вход, но с задержкой 50–100 мс, либо «дребезжит» на сухом контакте. На высокоскоростных операциях (счет импульсов) это приводит к потере данных. Мы меняем оптопары на современные аналоги (NEC или Toshiba) с гарантией времени нарастания < 10 мкс.
- «Плавающий» выход. Самая неприятная ситуация. Выходной транзистор начинает закрываться не полностью. На мультиметре — 0 В, а под нагрузкой (катушка реле) просаживается напряжение до 12–15 В, и реле не отпускает. Диагностируется только нагрузочным тестом. Визуально или «прозвонкой» это не найти. Мы отбраковываем модули с деградировавшими ключами MOSFET.
- Конфликт адресации на шине. Если у вас в шкафу несколько модулей SAFT, строго соблюдайте порядок расположения на DIN-рейке. Адрес назначается не перемычками, а физическим положением в линейке. Частая ошибка монтажников: поставили модуль в другой слот, а контроллер висит с ошибкой «I/O config mismatch». Решение — либо перепрограммировать конфигурацию в контроллере, либо вернуть модуль на исходное место.
- Электролит на плате питания. Внутри SAFT-290F460 есть свой стабилизатор 5 В. Электролитические конденсаторы к 2025 году почти у всех «высохли». Если модуль работает, но при включении «стартует» со второго-третьего раза, либо выдает ошибку «Ext. fault» — первым делом меняем конденсаторы. Без этого модуль скоро умрет окончательно.
6. Key Technical Specifications
| Параметр | Значение |
|---|---|
| Артикул производителя | 57616881G / SAFT-290F460 |
| Тип | Дискретный модуль ввода-вывода (DIO) |
| Количество дискретных входов | 16 (PNP, 24 В DC, тип 3 по IEC 61131-2) |
| Количество дискретных выходов | 16 (транзисторные, PNP, 24 В DC) |
| Выходной ток на канал | 0.5 А (непрерывный), защита от КЗ |
| Напряжение питания модуля | 24 В DC (±20%) от внешнего источника |
| Потребляемая мощность | Тип. 150 мА при 24 В (без учета нагрузки на выходах) |
| Интерфейс связи | Шина S300 (проприетарная, 1.5 Мбит/с) |
| Гальваническая изоляция | Группами по 8 каналов (500 В AC, 1 мин) |
| Рабочая температура | 0…+55 °C (хранение –25…+70 °C) |
| Монтаж | DIN-рейка (35 мм), горизонтальное положение |
7. Key Selling Points
- Совместимость один-к-одному. Прямая замена оригинального ABB 57616881G без изменения конфигурации контроллера (Advant Controller 31/41/70). Не требует перекомпиляции проекта или остановки технологического процесса.
- Капитальный ремонт с заменой «слабых мест». В отличие от «серых» поставщиков, мы превентивно меняем электролитические конденсаторы и оптопары входов на всех модулях SAFT-290, проходящих через нашу мастерскую. Это увеличивает ресурс еще на 5–7 лет.
- Сокращение времени простоя. Склад в Москве, готовность к отправке в день заказа. Присылаете старый модуль — мы выставляем предварительно сконфигурированный (под ваш проект) блок. Среднее время восстановления линии — 4 часа.
- Прозрачный протокол тестирования. Каждый модуль проходит 2-часовой прогон под нагрузкой на реальном контроллере Advant. Вы получаете PDF-протокол с осциллограммами входов и токами нагрузки выходов.
- ⚠️ НЕ подходит для: систем с высокими требованиями по времени реакции (< 1 мс) без использования выделенных быстрых входов. SAFT-290F460 — модуль общего назначения, время опроса шины фиксировано циклом контроллера (тип. 10–50 мс). Для высокоскоростного счета (энкодеры) нужны специализированные модули (типа SAFT-120).
8. FAQ
Вопрос: Могу ли я использовать SAFT-290F460 с контроллером AC800M?
Ответ: Технически — да, но через адаптер шины или шлюз. Прямое подключение к AC800M невозможно, так как у последнего физический интерфейс — S800 I/O (CEX-Bus) или Modbus TCP. Если у вас стоит задача миграции с Advant 31 на AC800M, SAFT-290 можно оставить в качестве удаленной периферии через модуль CI854 (Profibus) и соответствующий преобразователь. Но честно говоря, для новых проектов я бы не рекомендовал — проще перейти на S800.
Вопрос: Модуль нагревается при работе. Это нормально?
Ответ: Да, нормально. Корпус SAFT-290 рассеивает тепло через пластик. При максимальной нагрузке на выходах (16 × 0.5 А) температура корпуса может доходить до 55–60 °C. Это допустимо. Тревогу бить нужно, если:
- Температура выше 70 °C (терпимо рукой менее 3 секунд) — скорее всего, упало питание вентиляции в шкафу.
- Запах гари или оплавление пластика — короткое замыкание в цепи нагрузки. Отключайте питание и проверяйте внешние цепи.
Вопрос: Что входит в гарантию?
Ответ: 12 месяцев с момента отгрузки. Гарантия распространяется на работоспособность модуля в заявленном режиме. НЕ покрывает:
- Выход из строя из-за короткого замыкания во внешних цепях (если защита не сработала).
- Механические повреждения корпуса или клеммников.
- Попадание влаги или агрессивных сред внутрь модуля.
Вопрос: Можно ли подключать индуктивную нагрузку (катушки контакторов, соленоиды) напрямую?
Ответ: Формально — да, выходы имеют защиту от перенапряжения (диоды). Но по опыту скажу: если нагрузка более 20 Вт и частота коммутации высокая (более 1 Гц), я рекомендую ставить внешние промежуточные реле или варисторы на катушку. Транзисторные ключи SAFT-290 при частом гашении индуктивности деградируют быстрее. Мы меняем их в рамках ремонта, но лучше поберечь.
Вопрос: У меня есть несколько старых SAFT-290. Могу ли я отправить их вам в утилизацию с зачетом стоимости?
Ответ: Да, у нас есть программа trade-in для корпоративных клиентов. Мы оцениваем состояние модуля (наличие оригинальных компонентов, отсутствие глубоких механических повреждений). Если модуль подлежит восстановлению, вы получаете скидку 15–20% на приобретение аналогичного восстановленного блока. Если нет — утилизируем бесплатно с предоставлением акта.
Вопрос: Как узнать версию прошивки (firmware) модуля без подключения к контроллеру?
Ответ: К сожалению, никак. SAFT-290F460 не имеет дисплея. Версия прошивки считывается только через систему Advant Master (или через диагностику в программе) при подключенном модуле. Мы, перед отправкой, маркируем корпус стикером с версией firmware, если она критична для вашего проекта. В большинстве случаев версия не важна, если только вы не используете специфические библиотеки функций в контроллере, требующие определенной ревизии модуля.
