Описание

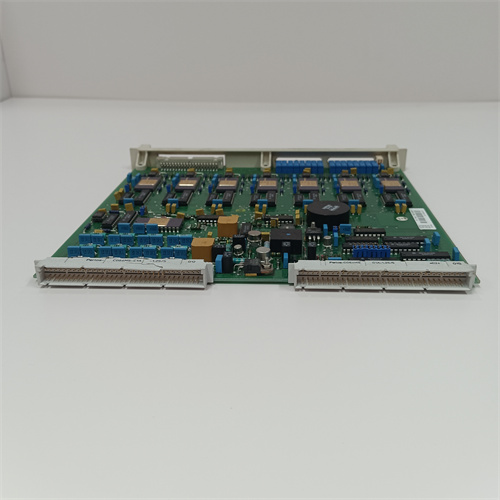

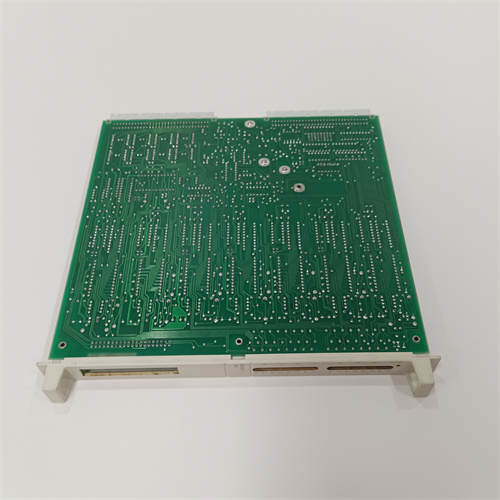

Общая характеристика продукта: ABB 57619414 A 2/2
Технические параметры ABB 57619414 A 2/2
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Цифровой выходной модуль с избыточностью, серия ABB AC 800M I/O |
| Канальные параметры | • Количество избыточных выходов: 2 (4 физических канала, 2 канала per 1 логический выход)
• Тип сигнала: Пulsed/Constant (настраиваемый) • Напряжение питания выходов: 24 В DC ±20% • Максимальный ток per выход: 2 А • Время отключения/включения: ≤10 µs • Защита выходов: Коротковзаимозащищенные (ток ограничен ≤2.5 А) |
| Безопасные параметры | • Сертификация: SIL 2 (IEC 61508), PL d (EN ISO 13849-1)
• Логика избыточности: 1oo2 (один из двух — активный сигнал при работе хотя бы одного канала) • Диагностика: Автоматическое выявление обрыва, короткого замыкания, перегрева |
| Коммуникация | • Интерфейс с контроллером: Шассинная шину ABB AC 800M (CI854A/CI858A)
• Протокол: ABB proprietary (для синхронизации с AC 800M) • Скорость передачи: 100 Мбит/с (полнодуплекс) |
| Эксплуатационные параметры | • Рабочая температура: -25 °C – +60 °C
• Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Класс защиты: IP20 (при установке в шасси) |
| Питание | • Напряжение питания модуля: 24 В DC ±15%
• Потребляемый ток: ≤0.2 А (номинальный) • Максимальная мощность: ≤4.8 Вт |
| Конструктивные параметры | • Тип монтажа: На DIN-рейл EN 50022 (35 мм) / в шасси ABB AC 800M
• Габариты (Ш×В×Г): 35 мм × 100 мм × 120 мм • Вес: ~0.2 кг • Индикаторы: LED per выход (активность/ошибка), LED питания/общей ошибки |
| Сертификации | CE, UL 508, TÜV Rheinland (SIL 2), ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61508. |
Преимущества и особенности ABB 57619414 A 2/2
-
Отказоустойчивость через двойную избыточность (1oo2)
Логика 1oo2 и сертификация SIL 2 делают ABB 57619414 A 2/2 идеальным для критических цепей, где отказ выхода может привести к остановке производства или аварии. В отличие от модулей Siemens SM 322 (без избыточности) или Rockwell Allen-Bradley 1756-OB16 (избыточность только в высоких моделях), ABB 57619414 A 2/2 предоставляет избыточность как стандартную функцию, не требуя дополнительных затрат.
-
Автоматическая диагностика и защита от перегрева
Автоматическое выявление ошибок (обрыв, короткое замыкание) и режим “защита от зависания” снижают риск повреждения исполнительных механизмов. Например, при коротком замыкании на выходе ABB 57619414 A 2/2 ограничивает ток ≤2.5 А, предотвращая перегрев контактора и возгорание.
-
Высокая скорость реакции и совместимость с ABB
Время включения/отключения ≤10 µs гарантирует быструю передачу команд к исполнителям (например, клапаны турбины реагируют за 50 мс), что критично для процессов с требованием быстрого отклика. Полная совместимость с контроллерами ABB AC 800M упрощает интеграцию — модуль сразу готов к работе после подключения, без необходимости установки драйверов.
-
Компактность и устойчивость к ЭМС
Ширина 35 мм позволяет монтировать несколько ABB 57619414 A 2/2 в плотно заполненных щитах, а устойчивость к электромагнитным помехам гарантирует работу даже вблизи силового оборудования (трансформаторы, инверторы) — важно для энергетических и нефтегазовых объектов.
Примеры применения ABB 57619414 A 2/2
- Энергетика: Управление клапанами турбины ТЭЦ
На теплоэлектростанции ABB 57619414 A 2/2 управляет 2 шлюзовыми клапанами пара турбины ABB SGT-700:
- Модуль подключен к каждому клапану через два физических выхода; при получении команды “закрыть клапан” от контроллера AC 800M ABB 57619414 A 2/2 активирует оба выхода — если один выход выходит из строя, второй продолжает подавать сигнал, и клапан закрывается за 100 мс;
- При коротком замыкании на одном из выходов модуль ограничивает ток ≤2.5 А и отправляет сигнал об ошибке контроллеру, который активирует алерт — инженеры устраняют неисправность за 1 час, не останавливая турбину;
- Это обеспечивает непрерывную генерацию электроэнергии (60 МВт) и соответствует требованиям надежности ТЭЦ.
- Нефтегаз: Управление насосами трубопровода
На нефтегазовой площадке ABB 57619414 A 2/2 управляет 2 насосами для транспортировки нефти:
- Модуль подключен к контакторам насосов; при падении давления в трубопроводе контроллер отправляет команду “увеличить скорость насоса” — ABB 57619414 A 2/2 активирует выходы, и насос увеличивает производительность;
- При обрыве кабеля к одному выходу модуль продолжает управлять насосом через второй выход, предотвращая остановку транспортировки нефти (потеря 1 часа транспортировки обходится в 100 000 долларов);
- Логирование ошибок через контроллер сохраняет историю сбоев, что помогает планировать техническое обслуживание насосов.
- Химическая промышленность: Управление шлюзовыми клапанами реактора
В химическом заводе ABB 57619414 A 2/2 управляет 2 шлюзовыми клапанами реактора для синтеза пластика:
- При достижении критического давления (8 МПа) контроллер отправляет команду “открыть сбросной клапан” — ABB 57619414 A 2/2 активирует оба выхода, и клапан открывается за 50 мс, снижая давление до безопасного уровня (6 МПа);
- При зависании сигнала на выходе (например, из-за программной ошибки) модуль автоматически отключает сигнал через 2 минуты, предотвращая переохлаждение реактора;
- Сертификация SIL 2 гарантирует соответствие требованиям безопасности химических процессов (EN ISO 13849-1).
Сравнение с конкурентами
| Параметр | ABB 57619414 A 2/2 | Siemens SM 322 | Rockwell Allen-Bradley 1756-OB16 |
|---|---|---|---|
| Избыточность | 2 избыточных (4 физических канала, 1oo2) | 8 одноканальных (без избыточности) | 16 одноканальных (избыточность опционально) |
| Сертификация SIL | SIL 2 | Нет | SIL 2 (только в опции) |
| Максимальный ток per выход | 2 А | 0.5 А | 2 А |
| Время реакции | ≤10 µs | ≤100 µs | ≤50 µs |
| Стоимость (примерная) | Средняя | Низкая | Высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB 57619414 A 2/2 если:
- Требуется цифровой выходной модуль с избыточностью (1oo2) для критических цепей (турбины, насосы, реакторы) с сертификацией SIL 2.
- Работаете с контроллерами ABB AC 800M — интеграция осуществляется без дополнительных адаптеров.
- Нуждаетесь в высокой скорости реакции (≤10 µs) для процессов с требованием быстрого отклика.
-
Эксплуатация:
- При подключении исполнителей используйте кабели сечения ≥1.5 мм² — это предотвращает перегрев проводов при максимальном токе 2 А.
- Регулярно проверяйте индикаторы LED ABB 57619414 A 2/2: неактивный индикатор выхода (при активном сигнале) сигнализирует об ошибке — проверьте кабель или контактор.
- Настройте время “защиты от зависания” под конкретный исполнитель (например, 2 минуты для клапанов, 5 минут для насосов) — это предотвращает перегрев оборудования.
- При замене модуля сохраните конфигурацию старого устройства — это позволяет быстро настроить новый ABB 57619414 A 2/2 и минимизировать время простоя.
