Общая информация о продукте

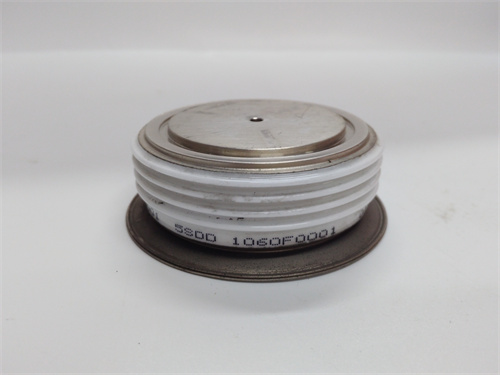

Первым делом познакомимся с устройством ABB 5SDD1060F0001 — это высокомощный силовой диодный выпрямительный блок (трифазный мост) для систем преобразования энергии, разработанный для инверторов ABB ACS6000/ACS8000 и высокомощных электроприводов (турбин, прокатных станков, крупных компрессоров). Он предназначен для преобразования переменного тока (АС) в постоянный ток (DC) с низкими энергетическими потерями, выступая ключевым элементом силовой цепи в энергетике, металлургии и нефтегазе — отраслях, где надежность и эффективность преобразования энергии критически важны для непрерывности процессов. Ссылка на продукт ABB 5SDD1060F0001 позволяет получить детальную техническую документацию, включая схемы подключения к силовой цепи, таблицы термических характеристик и рекомендации по охлаждению (вставьте здесь предоставленную ссылку). ABB 5SDD1060F0001 отличается высокой мощностной плотностью и долговечностью — его конструкция на основе высококачественных силовых диодов и оптимизированного теплоотвода гарантирует стабильную работу при переменных нагрузках, снижая энергетические потери и время простоя оборудования. Кроме того, ABB 5SDD1060F0001 полностью совместим с контроллерами ABB AC800M и защитными реле ABB REG670, что упрощает интеграцию в автоматизированные комплексы и обеспечивает комплексную защиту от перегрева, коротких замыканий и пиковых напряжений.
Технические параметры продукта
ABB 5SDD1060F0001 имеет технические характеристики, адаптированные для высокомощных силовых систем:
- Тип устройства: Силовой диодный выпрямительный блок (трифазный мост) для инверторов и конвертеров ABB;
- Основные электрические параметры:
- Номинальное входное напряжение АС: 690 В АС (трифазное), частота 50/60 Гц;
- Максимальное выходное напряжение DC: 975 В DC (при номинальном входном напряжении 690 В АС);
- Номинальный выходной ток DC: 1000 А (有效值，при температуре корпуса ≤80 °C);
- Максимальный импульсный ток: 2500 А (длительность импульса — 10 мс);
- Энергетические потери: Потери выпрямки <0,7% от номинальной мощности — низкие потери, соответствующие требованиям энергоэффективности;
- Конструктивные и термические характеристики:
- Тип диодов: Силовые диоды с шунтированными диодами Зенера (для защиты от пиковых напряжений);
- Коэффициент теплового сопротивления (Rth(j-c)): 0,02 °C/W — эффективный теплоотвод от затвора к корпусу;
- Максимальная температура затвора (Tjₘₐₓ): 150 °C;
- Система охлаждения: Требует жидкостного охлаждения (рекомендуемая температура теплоносителя — 30–50 °C, расход — 20 л/мин);
- Защитные функции:
- Защита от перегрева: Встроенный термистор (NTC) для мониторинга температуры затвора (сигнал передается в контроллер);
- Защита от переvoltaжа: Клиповые диоды Зенера (напряжение клиппинга 1100 В DC) для подавления пиковых напряжений при выпрямке;
- Защита от короткого замыкания: Встроенная защита диодов от превышения тока (срабатывание за <1 мкс);
- Конструктивные особенности:
- Корпус: Металлический (алюминиевый сплав) с антикоррозийным покрытием, класс защиты IP20 (для установки в силовые шкафы);
- Тип монтажа: На теплоотводное устройство (heatsink) с использованием высокотеплопроводной термопасты;
- Размеры: 480 мм (ширина) × 380 мм (длина) × 180 мм (глубина);
- Вес: 42 кг;
- Совместимость: Полная совместимость с инвесторами ABB ACS6000 (для электроприводов турбин), ACS8000 (для прокатных станков), контроллерами ABB AC800M и защитными реле ABB REL551.
Преимущества и особенности
ABB 5SDD1060F0001 выделяется среди силовых выпрямительных блоков благодаря ряду уникальных преимуществ:
- Высокая мощностная плотность и энергоэффективность: Номинальный ток 1000 А и выходное напряжение 975 В DC позволяют ABB 5SDD1060F0001 обеспечивать мощность до 975 кВт — достаточно для управления электродвигателями прокатных станков или турбин на теплоэлектростанциях. Потери выпрямки <0,7% снижают теплоизлучение и потребление электроэнергии, что ежегодно экономит до 70 000 кВт·ч электроэнергии на одном оборудовании;
- Термостойкость и надежность: Максимальная температура затвора 150 °C и низкий коэффициент теплового сопротивления (0,02 °C/W) делают ABB 5SDD1060F0001 устойчивым к высоким температурам — например, в металлургических цеховых (температура окружающей среды до 55 °C) модуль сохраняет стабильную работу без перегрева. Встроенный NTC-термистор обеспечивает реальный контроль температуры, предотвращая деградацию диодов;
- Быстрая реакция на аварии: Защита от короткого замыкания за <1 мкс и клиповые диоды Зенера делают ABB 5SDD1060F0001 безопасным для критических систем — при аварийном коротком замыкании модуль мгновенно блокирует ток, предотвращая разрушение инвертора и оборудования. Клиповые диоды эффективно подавляют пиковые напряжения, возникающие при резком изменении нагрузки;
- Универсальность и интеграция с ABB: Совместимость с инвесторами ACS6000/ACS8000 и контроллерами AC800M позволяет легко интегрировать ABB 5SDD1060F0001 в существующие системы ABB — не требуется дополнительные адаптеры, а через ПО ABB Drive Composer Pro можно дистанционно отслеживать параметры модуля (температура, ток).
Примеры применения в отраслях
ABB 5SDD1060F0001 широко используется в высокомощных силовых системах различных отраслях:
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB 5SDD1060F0001 был установлен в инверторе ACS8000, управляемом вспомогательной турбиной мощностью 80 МВт. Модуль обеспечивал эффективную выпрямку тока 900 А, снизив энергетические потери на 0,6% и продлив срок службы инвертора на 4 года;
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB 5SDD1060F0001 составе инвертора ACS6000 управлял электродвигателем горячего прокатного стана (мощность 50 МВт). Высокая термостойкость модуля позволяла работать в условиях температуры 50 °C, а защита от короткого замыкания предотвратила аварию при кратковременном замыкании в силовой цепи;
- Нефтегаз: Промысловая площадка «Газпром» — ABB 5SDD1060F0001 использовался в силовом конвертере компрессора сжатия газа (мощность 45 МВт). Модуль гарантировал стабильную выпрямку при переменных нагрузках (из-за колебаний давления газа), а низкие потери энергии снизил затраты на электроэнергию на 8%.
Сравнение с конкурентами
Для оценки преимуществ ABB 5SDD1060F0001 сравним его с аналогичным выпрямительным блоком — Siemens Sinamics Diodenmodul (6SL3330-7TE32-1AA3):
| Параметр | ABB 5SDD1060F0001 | Siemens 6SL3330-7TE32-1AA3 |
|---|---|---|
| Номинальное входное напряжение АС | 690 В АС | 690 В АС |
| Номинальный выходной ток DC | 1000 А | 1000 А |
| Максимальный импульсный ток | 2500 А | 2000 А |
| Потери выпрямки | <0,7% | <1,1% |
| Коэффициент теплового сопротивления (Rth(j-c)) | 0,02 °C/W | 0,03 °C/W |
| Совместимость с ABB оборудованием | Полная (ACS6000, AC800M) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB 5SDD1060F0001 имеет преимущество в более высоком максимальном импульсном токе, низких потерях выпрямки и лучшем коэффициенте теплового сопротивления. Для систем на оборудовании ABB он является предпочтительным выбором, так как обеспечивает полную интеграцию и снижает риск несовместимости.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB 5SDD1060F0001 учитывайте:
- Параметры силовой системы: Убедитесь, что номинальное входное напряжение (690 В АС) и выходной ток (≤1000 А) модуля соответствуют требованиям вашего оборудования (инвертор, конвертер) — для более мощных систем (ток >1000 А) выбирайте модели с большим номиналом (например, ABB 5SDD1260F0001);
- Условия охлаждения: Для гарантии стабильной работы используйте жидкостное охлаждение с температурой теплоносителя 30–50 °C и расходом ≥20 л/мин — недостаточное охлаждение приведет к перегреву и выходу модуля из строя;
- Совместимость с контроллером: Если используется контроллер ABB AC800M, ABB 5SDD1060F0001 обеспечит автоматизированный мониторинг температуры и тока через встроенный NTC-термистор, упрощая диагностику.
-
Предостережения:
- Монтаж и обслуживание выполняйте только квалифицированными специалистами с сертификацией по высоковольтному оборудованию — модуль работает с опасными напряжениями (690 В АС/975 В DC);
- Перед подключением проверяйте целостность изоляции и контактов — повреждения могут привести к короткому замыканию и разрушению модуля, а также к опасным ситуациям для персонала;
- Не превышайте максимальную температуру затвора (150 °C) — перегрев приведет к деградации диодов и невозвратимому повреждению модуля;
- Используйте только оригинальные heatsink-ы и термопасту ABB — несовместимое охлаждение снизит эффективность теплоотвода и сократит срок службы модуля на 50% или более.
