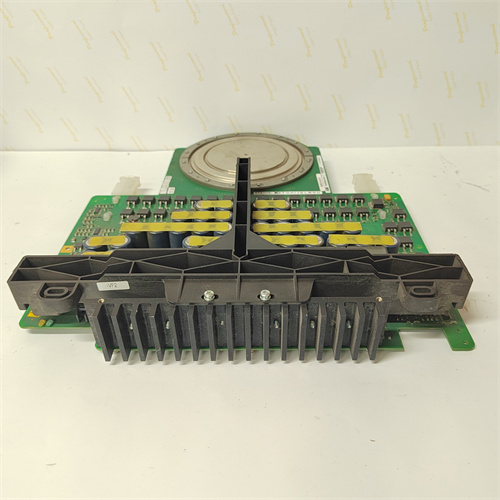

ABB 5SDF1045H0002

Параметры продукта

• Силовые характеристики:
  • Тип устройства — высоковольтный силовой модуль IGBT для промышленных преобразователей;
  • Номинальное напряжение коллектор-эмиттер (VCE) — 3300 В;
  • Номинальный ток коллектора (IC) — 1200 А (при температуре корпуса 25 °C), 800 А (при 100 °C);
  • Максимальный импульсный ток (ICM) — 2400 А (длительность 10 мс);
  • Внутренний диод: Номинальный ток обратного восстановления (IF) — 1200 А, максимальный импульсный ток (IFM) — 2400 А;
  • Сопротивление открытой цепи (RCE(on)) — ≤2.5 мОм (при 25 °C).
• Коммутационные характеристики:
  • Время открытия (ton) — ≤500 нс;
  • Время закрытия (toff) — ≤600 нс;
  • Время восстановления диода (trr) — ≤1.5 мкс;
  • Максимальная частота коммутации — 10 кГц (при полной нагрузке).
• Термические характеристики:
  • Температура работы чипа (Tj) — -40 °C до +150 °C;
  • Температура корпуса (Tc) — -40 °C до +125 °C;
  • Теплоотдача чип-корпус (Rth(j-c)) — 0.05 K/W (для IGBT), 0.05 K/W (для диода);
  • Рекомендуемая система охлаждения — водяное охлаждение (теплопередача ≥2000 Вт/K) или воздушное с радиатором (≥1000 Вт/K).
• Конструктивные характеристики:
  • Тип корпуса — модульный, герметичный (материал — алюминий с изоляционным покрытием);
  • Класс защиты корпуса — IP20 (для монтажа в закрытые шкафы);
  • Выходные разъемы — силовые клеммы M8 (для кабелей сечением ≥50 мм²), сигнальные контакты (для управления затвором);
  • Габариты — 190 × 140 × 50 мм (ширина × высота × глубина);
  • Вес — 约 1.8 кг;
  • Сигнальные выводы: Контроль состояния (статус открытия/закрытия), термический датчик NTC (10 кОм при 25 °C).

Преимущества и особенности

• Высокая мощность и надежность: ABB 5SDF1045H0002 с номинальными параметрами 3300 В/1200 А обеспечивает обработку больших энергетических потоков, что критично для мощных электроприводов (например, рольгангов в металлургических цехах или двигателей лифтов шахт). Герметичная конструкция и широкий диапазон рабочих температур (-40 °C до +150 °C) гарантируют устойчивость в экстремальных условиях.
• Низкие потери энергии: Сопротивление открытой цепи ≤2.5 мОм и высокая коммутационная скорость (время открытия ≤500 нс) минимизируют потери энергии на преобразование, что повышает эффективность преобразователей до 98–99% — особенно важно для систем, работающих круглосуточно (например, преобразователи для ветряных электростанций).
• Встроенные защитные элементы: Термический датчик NTC и диод обратного восстановления защищают ABB 5SDF1045H0002 against перегрева и обратных напряжений, снижая риск повреждения при аварийных ситуациях (например, короткое замыкание в цепи двигателя).
• Гибкость в системах охлаждения: Модуль подходит для как воздушного, так и водяного охлаждения, что позволяет адаптировать его к различным условиям эксплуатации — от сухих цехов с принудительной вентиляцией до влажных помещений (например, на морских платформах), где водяное охлаждение более эффективно.
• Совместимость с контроллерами ABB: ABB 5SDF1045H0002 легко интегрируется с системами управления ABB ACS880 и AC 800PEC, благодаря стандартным сигнальным выводам для управления затвором — не требуется дополнительных адаптеров или драйверов. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB 5SDF1045H0002].

Примеры применения в отраслях

• Металлургия (стальные прокатные становы): В преобразователях частоты для электродвигателей рольгангов (мощность 3–5 МВт). Высокий ток 1200 А обеспечивает плавный старт и регулировку скорости рольгангов, а низкие потери энергии снижают расход электроэнергии на производство стали.
• Энергетика (ветряные электростанции): В инверторах для преобразования переменного тока от генераторов в сеть электроснабжения. Герметичная конструкция ABB 5SDF1045H0002 защищает модуль от пыли и влажности на вершинах мачт, а термический датчик предотвращает перегрев при интенсивном ветре (высокая генерация энергии).
• Транспорт (троллейбусные подвижки): В преобразователях для питания тяговых двигателей (мощность 1–2 МВт). Водяное охлаждение модуля обеспечивает стабильную работу в условиях перегрева в летний период, а быстрая коммутация (≤10 кГц) гарантирует плавное ускорение и торможение транспортного средства. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB 5SDF1045H0002].

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем с мощностью 3–5 МВт и напряжением 3300 В (преобразователи рольгангов, ветряные электростанции) — ABB 5SDF1045H0002 идеально подходит, благодаря оптимальному соотношению ток/напряжение и низким потерям.
  2. В условиях с экстремальными температурами (-40 °C до +125 °C) — широкий диапазон рабочих температур делает модуль более надежным, чем аналоги с ограниченными диапазонами.
  3. При интеграции с контроллерами ABB ACS880 — плагинtegration сокращает время настройки и исключает конфликты в сигнальных цепях. Детали по выбору доступны по ссылке: [ссылка на продукт ABB 5SDF1045H0002].
• Предостережения:
  1. Обеспечьте эффективную систему охлаждения: Недостаточная охлаждение приведет к повышению температуры чипа выше +150 °C и повреждению ABB 5SDF1045H0002.
  2. Используйте только сертифицированные кабели и разъемы: Недостаточное сечение кабелей (менее 50 мм²) вызовет перегрев контактов и потерю контакта.
  3. При монтаже соблюдайте антистатические меры: Статический разряд может повредить чувствительные элементы управления затвором.
  4. Калибруйте систему управления затвором перед эксплуатацией: Неправильные параметры коммутации (слишком быстрые открытие/закрытие) могут вызвать перегрев или импульсные напряжения, превышающие номинальные.
