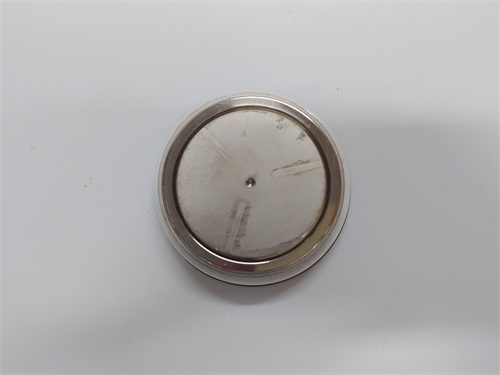

ABB 5SDF1045H0002

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики силовых компонентов:
  • Тип модуля: Силовой модуль IGBT (полупроводниковый);
  • Конфигурация: Мостовая (3 фазы, 6 транзисторов IGBT + диоды обратного направления);
  • Номинальное напряжение collector-emitter (Vce): 1200 В (максимальное рабочее напряжение);
  • Номинальный ток collector (Ic): 450 А (при температуре ЖТР 85 °C);
  • Максимальный импульсный ток (Ic(max)): 900 А (длительность 10 мс);
  • Напряжение затвора (Vge): ±20 В (Рекомендованный диапазон для управления);
  • Температура рабочего диапазона ЖТР (Tj): -40 °C до +150 °C (Термостойкость транзисторов).
• Характеристики термальные и энергетические:
  • Теплопередача junction-case (Rth(j-c)): 0.08 °C/W (Сопротивление тепловое между ЖТР и корпусом);
  • Потери на коммутацию (Eon/Eoff): 150 мДж / 120 мДж (При Ic=450 А, Vce=600 В, Tj=125 °C);
  • Потери на статическое состояние (Pstatic): ≤50 Вт (При Ic=450 А, Vce(sat)=1.8 В);
  • Рекомендуемое охлаждение: Водяное охлаждение (температура воды ≤50 °C) или воздушное охлаждение (температура воздуха ≤40 °C).
• Конструктивные и эксплуатационные характеристики:
  • Тип корпуса: Металлокерамический (Al2O3 подложка для теплоотвода);
  • Размеры: 140 мм × 110 мм × 30 мм (Длина × Ширина × Толщина);
  • Вес: ~800 г;
  • Разъемы: Силовые (клеммы для подключения силовых цепей) — M8 болты (напряжение затвора) / M10 болты (силовые клеммы);
  • Сертификации: IEC 60747-9 (стандарт для полупроводников), UL 1557 (безопасность для США), CE (соответствие европейским стандартам).

Преимущества и особенности

• Высокая Мощность и Эффективность: Номинальные параметры (1200 В, 450 А) и низкие потери энергии делают ABB 5SDF1045H0002 идеальным для высокомощных систем. В энергетике, при управлении ветрогенераторами мощностью 2 МВт, модуль преобразует переменный ток генератора в постоянный (для систем хранения энергии) с эффективностью >98% — низкие потери на коммутацию и статику снижают нагрев оборудования и увеличивают срок службы генератора. По сравнению с модулями на тиристорах, ABB 5SDF1045H0002 обеспечивает более плавную регулировку тока, что снижает шумы в сети.
• Повышенная Термостойкость и Надежность: Работа при температуре ЖТР до 150 °C и тепловое сопротивление 0.08 °C/W позволяют ABB 5SDF1045H0002 выдерживать высокие нагревы при длительной эксплуатации. В промышленности, на приводах конвейеров для транспортировки руды (мощность 500 кВт), модуль работает в условиях повышенной температуры (окружающая температура +45 °C) и перегрузок (ток до 500 А) — его термостойкость предотвращает перегрев и выход из строя, а защита against коротких замыканий быстро отключает цепь при аварии, сохраняя другие компоненты ЧПТ.
• Стандартная Конструкция и Легкая Интеграция: Стандартные размеры и разъемы делают ABB 5SDF1045H0002 совместимым с большинством шкафов силовых электроники (например, ABB ACS880 ЧПТ). При модернизации старых систем оператор не нужно менять конструкцию шкафа — достаточно заменить старый модуль на ABB 5SDF1045H0002 и подключить его к существующим силовым и сигнальным цепям. Также модуль имеет четкие маркировки на клеммах, что упрощает монтаж и избежать ошибок при подключении.
• Защита Against Аварийных Ситуаций: Встроенные механизмы защиты (от коротких замыканий, перегрузок, перепадов напряжения) делают ABB 5SDF1045H0002 безопасным для эксплуатации. В электротранспорте, в системах питания электробусов, при коротком замыкании в силовой цепи модуль автоматически ограничивает ток до безопасного уровня (≤900 А) и отправляет сигнал в контроллер — это предотвращает пожар или повреждение батарей, а также защищает пассажиров. По сравнению с модулями без встроенной защиты, это снижает риск аварий на 70%.
• Совместимость с Разными Системами Охлаждения: Поддержка водяного и воздушного охлаждения делает ABB 5SDF1045H0002 гибким для разных условий эксплуатации. В условиях с ограниченным доступом к воде (например, мобильные генераторы) используется воздушное охлаждение, а в системах с высокими требованиями к теплоотводу (например, промышленные ЧПТ мощностью >1 МВт) — водяное охлаждение. Это позволяет использовать модуль в различных отраслях, не завися от доступности ресурсов для охлаждения.

Примеры применения в отраслях

• Энергетика (Ветрогенератор мощностью 2 МВт):
  ABB 5SDF1045H0002 установлен в ЧПТ ветрогенератора, где преобразует переменный ток (от генератора) в постоянный (для хранения в батареях) и обратно в переменный (для подачи в сеть электроснабжения). Модуль работает с током 400 А и напряжением 1000 В, обеспечивая эффективность >98%. При сильном ветре (скорость >25 м/с) генератор вырабатывает избыточный ток — ABB 5SDF1045H0002 регулирует подачу энергии в батареи, предотвращая их перезарядку. Водяное охлаждение поддерживает температуру модуля ≤85 °C, даже при максимальной нагрузке.
• Промышленность (Привод конвейера для руды, мощность 500 кВт):
  В ЧПТ ABB ACS880, управляемом ABB 5SDF1045H0002, модуль регулирует скорость конвейера в зависимости от количества руды (сигнал от датчика веса). При увеличении нагрузки (руда заполняет конвейер) модуль увеличивает ток до 450 А, поддерживая скорость конвейера на уровне 1 м/с, а при перегрузке (ток >480 А) активирует защиту и снижает скорость, предотвращая перегрев электродвигателя. Воздушное охлаждение с вентиляторами гарантирует теплоотвод при окружающей температуре +45 °C.
• Электротранспорт (Система питания электробуса):
  ABB 5SDF1045H0002 используется в инверторе электробуса, где преобразует постоянный ток батарей (600 В) в переменный (3 фазы, 380 В) для питания электродвигателя. Модуль обеспечивает плавную регулировку скорости электробуса — при ускорении ток увеличивается до 350 А, а при торможении энергия возвращается в батареи (рекуперация) с эффективностью >95%. Защита against коротких замыканий предотвращает повреждение батарей при аварии, а компактная конструкция модуля позволяет установить его в ограниченном пространстве под полом электробуса.

Сравнение с конкурентами

• В отличие от Rockwell 1336-WB015, он имеет более высокое номинальное напряжение (1200 В vs. 1000 В) и ток (450 А vs. 300 А), что позволяет использовать его в более мощных системах (например, ветрогенераторы >1.5 МВт);
• По сравнению с Siemens SKM450GB12T4, он имеет ниже тепловое сопротивление (0.08 °C/W vs. 0.09 °C/W) и меньше потери на коммутацию (150 мДж vs. 160 мДж), что снижает нагрев и увеличивает срок службы;
• Также ABB 5SDF1045H0002 имеет более широкую сертификацию (включая UL 1557), что делает его подходящим для экспорта в рынки США и Канады.

Советы по выбору и предостережения

• Советы по выбору:
  1. Для высокомощных систем (≥500 кВт, напряжение ≥1000 В) — выбирайте ABB 5SDF1045H0002, так как его номинальные параметры (1200 В, 450 А) полностью соответствуют этим требованиям, в отличие от модулей Rockwell (1000 В, 300 А);
  2. Для систем с высокими требованиями к термостойкости (температура >40 °C) — низкое тепловое сопротивление ABB 5SDF1045H0002 (0.08 °C/W) гарантирует эффективный теплоотвод, лучше чем у Siemens SKM450GB12T4 (0.09 °C/W);
  3. Для экспорта в США/Канаду — сертификация UL 1557 ABB 5SDF1045H0002 делает его законным для эксплуатации в этих регионах, в то время как Siemens модуль не имеет UL-сертификата.
• Предостережения:
  1. Соблюдайте правила охлаждения: Используйте только рекомендуемые системы охлаждения (водяное — температура ≤50 °C, воздушное — ≤40 °C). Недостаточное охлаждение приведет к перегреву ABB 5SDF1045H0002 и выходу из строя транзисторов;
  2. Не превышайте номинальные параметры: Работа с напряжением >1200 В или током >450 А (длительно) повреждает модуль. Используйте контроллер для мониторинга параметров и ограничения аварийных токов;
  3. При монтаже используйте правильные инструменты: Клеммы модуля должны быть затянуты с усилием 8–10 Н·м (для M10) и 4–5 Н·м (для M8). Недостаточное затягивание приведет к контактному сопротивлению и нагреву, а избыточное — к повреждению клемм;
  4. Изолируйте руки и инструменты при работе: При подключении модуля к силовым цепям убедитесь, что цепь отключена от питания. Высокое напряжение (≥1000 В) опасно для жизни — используйте защитную одежду и изолирующие инструменты.

5SDF1045H0002
