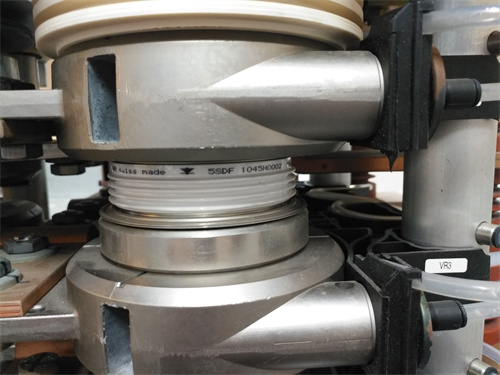

ABB 5SDF1045H0002

Описание

5SDF1045H0002

Общие сведения о продукте

Описание продукта

1. Высокая мощность и низкие энергетические потери: Модуль ABB 5SDF1045H0002 имеет номинальную токовую способность 1200 А (при температуре перехода Tj=125 °C) и максимальное напряжение на коллекторе 1700 В — достаточную для питания высокомощных электродвигателей (до 600 кВт) и энергетических систем. Благодаря использованию современных IGBT-транзисторов третьего поколения с низким падением напряжения (Vce(sat) ≤1.8 В при номинальном токе) потери энергии не превышают 2.2% — это критично для систем с длительной эксплуатацией (например, ветрогенераторы), где снижение потерь напрямую влияет на общую эффективность генерации.
2. Термостойкость и эффективный теплоотвод: ABB 5SDF1045H0002 разработан с учетом интенсивного теплоотвода — корпус модуля изготовлен из высокопрочного алюминия с термопастыми высокой теплопроводности (λ=4.5 W/mK), а контактная площадка с радиатором имеет ровную поверхность для максимального контакта. Это позволяет модулю работать при температуре перехода до 150 °C и выдерживать кратковременные перегревы (до 175 °C) без повреждения. Например, в компрессорной станции на нефтегазовом трубопроводе 5SDF1045H0002 работает в условиях высокой окружающей температуры (+45 °C), но благодаря эффективному теплоотводу через радиатор поддерживает стабильную температуру перехода ≤120 °C, предотвращая выход из строя IGBT-транзисторов.
3. Комплексная защита от неисправностей: ABB 5SDF1045H0002 оснащена встроенными защитными элементами, предотвращая повреждение модуля и силовых цепей:
   • Защита от коротких замыканий: Встроенные диоды запирания ограничивают пиковые токи при коротком замыкании в цепи инвертора, предотвращая пробой IGBT-транзисторов;
   • Защита от переvoltaжа: Параллельно каждому IGBT-транзистору установлены зенеровские диоды, которые блокируют напряжение выше 1900 В, защищая от перенапряжений при коммутации;
   • Термическая защита: Модуль имеет вывод для подключения внешнего термистора, который сигнализирует о превышении температуры — контроллер ABB ACS880 при этом снижает нагрузку на модуль, предотвращая перегрев.
4. Простота интеграции с контроллерами ABB: ABB 5SDF1045H0002 имеет стандартные выводы для подключения к драйверам IGBT (изолированным栅极驱动器) контроллеров ABB ACS880 и ACS6000. Это обеспечивает синхронную коммутацию транзисторов с частотой до 10 кГц — критично для получения плавного выходного напряжения инвертора. Например, в инвенторе ветрогенератора 5SDF1045H0002 коммутируется с частотой 5 кГц, что позволяет преобразовать переменное напряжение генератора в стабильное 380 В AC для подачи в сеть.

Технические параметры

• Тип устройства: Трехфазный IGBT-модуль с встроенными диодами обратного восстановления;
• Электрические параметры:
  • Номинальное напряжение на коллекторе (Vce): 1700 В;
  • Номинальный ток коллектора (Ic): 1200 А (при Tj=125 °C);
  • Максимальный пиковый ток (Ic(max)): 2400 А (кратковременный, ≤10 мс);
  • Падение напряжения (Vce(sat)): ≤1.8 В (при Ic=1200 А, Tj=25 °C);
  • Максимальная температура перехода (Tj(max)): 150 °C;
• Теплоотвод:
  • Коэффициент теплопередачи (Rth(j-c)): 0.08 °C/W;
  • Рекомендуемый радиатор: Мощность рассеивания ≥150 W;
• Механические параметры:
  • Тип монтажа: На радиатор (через винты M8);
  • Размеры (длина × ширина × высота): 220 mm × 140 mm × 35 mm;
  • Вес: ~2.8 кг;
  • Выводы: 12 силовых (для подключения к инвертору), 6 управляющих (для);
• Совместимость:
  • Контроллеры/инверторы: ABB ACS880, ABB ACS6000;
  • Приложения: Инверторы для приводов, статические преобразователи, энергетические системы;
• Стандарты соответствия: IEC 60747-9 (IGBT), IEC 61000-6-2 (EMC), CE, UL 1557.

Преимущества и особенности

1. Высокая мощность и эффективность: Токовая способность 1200 А и низкие потери (≤2.2%) позволяют использовать модуль в системах до 600 кВт, обеспечивая высокую энергетическую эффективность.
2. Термостойкость: Работа при Tj(max)=150 °C и эффективный теплоотвод делают модуль подходящим для условий с ограниченным охлаждением (например, закрытые шкафы инверторов).
3. Надежная защита: Встроенные защиты от коротких замыканий и переvoltaжа снижают риск аварий и увеличивают срок службы модуля.
4. Универсальность: Совместимость с контроллерами ABB ACS880/ACS6000 упрощает интеграцию в существующие системы — не требуется адаптация драйверов.
5. Длинный срок службы: Использование высококачественных материалов и IGBT-транзисторов третьего поколения гарантирует срок службы модуля до 15+ лет при правильной эксплуатации.

Примеры применения

1. Энергетика (инвертор для ветрогенератора):
   • Задача: Преобразование переменного напряжения (от генератора ветрогенератора, 0–690 В AC) в стабильное 380 В AC для подачи в сеть электроэнергии, с мощностью 500 кВт.
   • Конфигурация: Два модуля ABB 5SDF1045H0002 работают в параллели в инвенторе ABB ACS6000. При вращении ротора ветрогенератора модули коммутируют энергию с частотой 5 кГц, выпрягают и фильтруют напряжение, затем преобразуют его в синусоидальное 380 В AC. Встроенная защита от переvoltaжа предотвращает повреждение модулей при пиковых напряжениях от генератора.
2. Н нефтегазовая промышленность (компрессорная станция):
   • Задача: Питание электродвигателя компрессора (600 кВт, 380 В AC) с регулировкой скорости в зависимости от давления газа.
   • Конфигурация: ABB 5SDF1045H0002 установлен в инвенторе ABB ACS880, который регулирует скорость двигателя. При увеличении давления газа контроллер снижает частоту коммутации модуля (с 10 кГц до 7 кГц), уменьшая скорость двигателя и производительность компрессора. Эффективный теплоотвод через радиатор поддерживает температуру модуля ≤120 °C, даже при работе в условиях высокой окружающей температуры (+45 °C).
3. Тяжелое машиностроение (металлообрабатывающая станция):
   • Задача: Питание электродвигателя главного шпинделя станции (500 кВт, 380 В AC) с регулировкой скорости в диапазоне 500–3000 об/мин.
   • Конфигурация: ABB 5SDF1045H0002 коммутирует энергию в инвенторе ACS880, обеспечивая плавное изменение скорости шпинделя. При обработке тяжелых металлических деталей (высокая нагрузка) модуль выдерживает пиковые токи до 2000 А, а встроенная защита от коротких замыканий предотвращает повреждение при случайном зажимании инструмента.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB 5SDF1045H0002 если вам нужно мощный IGBT-модуль для систем до 600 кВт (инверторы, преобразователи) с высокими требованиями к эффективности и термостойкости. Оптимально для энергетики, нефтегазовой и тяжелой промышленности.
• Предостережения:
  • Монтируйте модуль только на радиатор с достаточной мощностью рассеивания (≥150 W) — недостаточный теплоотвод приведет к перегреву и выходу из строя;
  • Используйте только оригинальные термопасты ABB (λ≥4.5 W/mK) для контакта с радиатором — низкокачественные пасты увеличивают термопередачу и снижают срок службы;
  • Не превышайте максимальный пиковый ток 2400 А — длительные перегревы повреждают IGBT-транзисторы;
  • При замене модуля проверяйте совместимость с драйвером IGBT контроллера — неправильное подключение приведет к повреждению модуля и контроллера.
