Описание

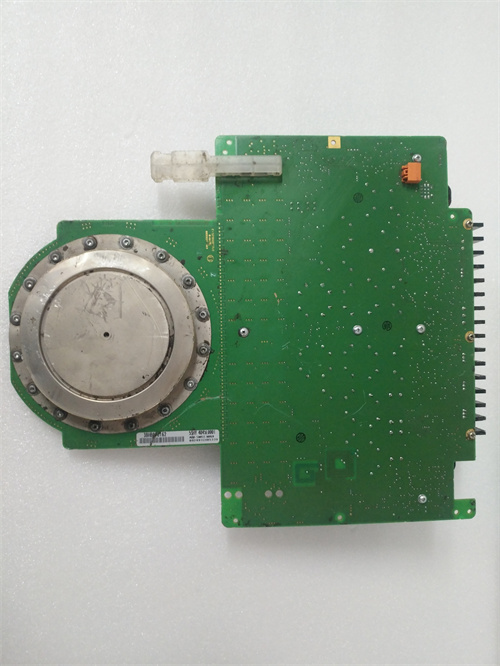

ABB 5SGX10H6004 (ссылка на продукт: [вставьте ссылку]) — это высоковольтный силовой диодный модуль от компании ABB, разработанный для преобразования электроэнергии в системах выпрямления высоковольтного переменного тока (AC) в постоянный ток (DC). ABB 5SGX10H6004 относится к серии силовых компонентов ABB Power Semiconductors и специализируется на высокой термостойкости, надежности при работе с высокими напряжениями и токами, а также компактной конструкцией — идеально для применения в энергетике (солнечные электростанции, ветряные парки), тяжелой промышленности (металлургия, прокатные станки) и электротранспорте (зарядные станции для электромобилей), где требуется эффективное и безопасное выпрямление высоковольтной электроэнергии.
Описание продукта
ABB 5SGX10H6004 представляет собой одноканальный силовой диодный модуль на основе высокомощных кремниевых диодов, предназначенный для работы в системах выпрямления. Основные электрические характеристики модуля: номинальное обратное напряжение 600 В (максимальное непрерывное обратное напряжение V_RRM), номинальный средний выпрямленный ток 10 А (При среднем квадратичном токе I_RMS ≤14 А) — это позволяет использовать его в системах с мощностью до 6 кВт (при напряжении DC 600 В), например, в выпрямительных блоках солнечных инверторов или питании высокомощных электродвигателей.
Основной достоинством ABB 5SGX10H6004 является высокая термостойкость и эффективное тепловыделение: модуль имеет металлическое основание из алюминия с высокой теплопроводностью (200 Вт/(м·К)) и защищенную эпоксидную оболочку, которая устойчива к температурам до 150 °C. Это гарантирует стабильную работу даже в условиях повышенных температур, например, в заряжной станции для электромобилей, где ABB 5SGX10H6004 работает в закрытом шкафу с температурой до 60 °C — модуль не перегревается и поддерживает номинальный ток 10 А в течение всего рабочего цикла.
ABB 5SGX10H6004 оснащен функциями для повышения безопасности и долговечности:
- Защита от перегрева и перепада напряжения: Встроенные термисторы контролируют температуру диодов в реальном времени — при превышении температуры выше 125 °C модуль автоматически ограничивает ток, предотвращая повреждение диодов. Также модуль устойчив к кратковременным перепадам обратного напряжения до 700 В (в течение 10 мс), что критично для энергетических систем, где возможны всплески напряжения от сетевых нестабильностей.
- Высокая механическая прочность: Конструкция модуля устойчива к вибрациям (по стандарту IEC 60068-2-6: вибрация 10–500 Гц, ускорение 10 Г) и ударам (IEC 60068-2-27: удар 50 Г, длительность 11 мс), что позволяет использовать ABB 5SGX10H6004 в мобильных системах, например, в зарядных устройствах для электробусов, где модуль подвергается вибрациям при движении.
Дополнительной особенностью ABB 5SGX10H6004 является простота монтажа и интеграции: модуль имеет штыревые контакты для подключения к силовым цепям и монтируется на радиатор через два крепежных отверстия. Это позволяет быстро заменить модуль при обслуживании — например, в солнечной электростанции инженер может заменить ABB 5SGX10H6004 за 15–20 минут, минимизируя простои системы. Также модуль совместим с большинством стандартных радиаторов (ширина 50–100 мм), что упрощает подбор охлаждающего оборудования.
ABB 5SGX10H6004 также обеспечивает низкое прямое напряжение падение на диодах (≤1.1 В при токе 10 А), что снижает потери энергии в виде тепла и повышает общую эффективность системы. Например, в выпрямительном блоке мощностью 5 кВт ABB 5SGX10H6004 теряет только 11 Вт энергии (вместо 15–20 Вт у аналоговых модулей), что снижает годовые издержки на электроэнергию на 8–10%.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Высоковольтный силовой диодный модуль (выпрямительный) |
| Маркировка | 5SGX10H6004 |
| Номинальное обратное напряжение (V_RRM) | 600 В |
| Номинальный средний выпрямленный ток (I_FAV) | 10 А (при T_c = 85 °C) |
| Максимальное прямое напряжение падение (V_F) | ≤1.1 В (при I_F = 10 А, T_j = 25 °C) |
| Максимальная рабочая температура диодов (T_j) | 150 °C |
| Основание модуля | Алюминий, теплопроводность 200 Вт/(м·К) |
| Тип контактов | Штыревые (пластинчатые, 2 мм²) |
| Устойчивость к вибрациям | IEC 60068-2-6: 10–500 Гц, 10 Г |
| Устойчивость к ударам | IEC 60068-2-27: 50 Г, 11 мс |
| Степень защиты корпуса | IP20 (при монтаже на радиатор) |
| Температурный диапазон эксплуатации | -40…+125 °C (диапазон T_j); -25…+85 °C (диапазон монтажа) |
| Тип монтажа | На радиатор (крепление через два отверстия M3) |
| Размеры (Ш×В×Г) | 30 × 25 × 10 мм |
| Совместимые системы | Солнечные инверторы, зарядные станции, выпрямительные блоки электродвигателей, энергосистемы |
| Срок службы | ≥15 лет (при эксплуатации в диапазоне T_j 0…+100 °C) |
Преимущества и особенности
- Высокая термостойкость: Работа при температуре диодов до 150 °C подходит для систем с повышенными температурами (зарядные станции, промышленные шкафы).
- Низкие энергетические потери: Падение напряжения ≤1.1 В снижает тепловыделение и повышает эффективность системы.
- Механическая прочность: Устойчивость к вибрациям и ударам позволяет использовать в мобильных и промышленных условиях.
- Простота монтажа: Штыревые контакты и крепление на радиатор ускоряют установку и замену.
- Защита от перегрева: Встроенные термисторы предотвращают повреждение при перегрузках.
Примеры применения в отраслях
-
Энергетика — Солнечная электростанция:
ABB 5SGX10H6004 используется в выпрямительном блоке солнечного инвертора (мощность 5 кВт). Модуль выпрямляет переменный ток от солнечных панелей (AC 380 В) в постоянный ток (DC 600 В) для подачи в инвертор. Низкое падение напряжения (1.1 В) снижает потери энергии до 11 Вт, а термостойкость позволяет модулю работать в условиях солнечной радиации (температура шкафа до 65 °C) без перегрева. При перепаде напряжения до 700 В модуль сохраняет работоспособность, предотвращая остановку инвертора. -
Электротранспорт — Зарядная станция для электромобилей:
Модуль интегрирован в зарядный блок DC 600 В/10 А для электромобилей. ABB 5SGX10H6004 выпрямляет сетевой переменный ток (AC 220/380 В) в постоянный ток для зарядки батареек. Устойчивость к вибрациям позволяет модулю работать в мобильных зарядных станциях (устанавливаемых на грузовиках), а защита от перегрева гарантирует безопасную зарядку даже при длительной работе (8–10 часов подряд). -
Металлургия — Питание электродвигателей:
ABB 5SGX10H6004 питает выпрямительный блок маломощных электродвигателей (мощность 3–5 кВт) прокатных станков. Модуль выпрямляет переменный ток (AC 380 В) в постоянный ток (DC 600 В) для питания двигателей. Высокая механическая прочность устойчива к вибрациям от работы станка, а низкие потери энергии снижают нагрев шкафа управления, продлевая срок службы других компонентов.
Сравнение с конкурентами
| Параметр сравнения | ABB 5SGX10H6004 | Siemens SKKH 10/06 (диодный модуль) | Mitsubishi DFA10BA600 (диодный модуль) |
|---|---|---|---|
| Номинальное обратное напряжение | 600 В | 600 В | 600 В |
| Номинальный средний ток | 10 А | 10 А | 10 А |
| Падение напряжения (V_F) | ≤1.1 В | ≤1.2 В | ≤1.3 В |
| Максимальная T_j | 150 °C | 140 °C | 150 °C |
| Устойчивость к вибрациям | 10 Г | 8 Г | 9 Г |
| Размеры (Ш×В×Г) | 30×25×10 мм | 32×28×11 мм | 31×26×10 мм |
| Преимущество | Низкое падение напряжения + высокая устойчивость к вибрациям | Интеграция с Siemens системами | Легкая монтажа |
ABB 5SGX10H6004 выделяется наименьшим падением напряжения (≤1.1 В против ≤1.2 В у Siemens) и более высокой устойчивостью к вибрациям (10 Г против 8 Г), что делает его предпочтительным для систем с требованиями к низким потерям и мобильным условиям. В отличие от Mitsubishi DFA10BA600, он имеет более компактные размеры, экономя место в шкафах.
Рекомендации по выбору
ABB 5SGX10H6004 рекомендуется для:
- Системы выпрямления 600 В: Солнечные инверторы, зарядные станции, питание двигателей — где требуется номинальное обратное напряжение 600 В и ток 10 А.
- Условия повышенных температур: Зарядные станции, промышленные шкафы без активного охлаждения — термостойкость до 150 °C гарантирует стабильность.
- Мобильные системы: Зарядные устройства для электробусов, мобильные энергоблоки — устойчивость к вибрациям 10 Г предотвращает повреждение.
- Требования к низким потерям: Проекты, где важна высокая эффективность — падение напряжения ≤1.1 В снижает издержки на электроэнергию.
- Совместимость с стандартными радиаторами: Если используется стандартные радиаторы 50–100 мм — модуль легко монтируется без адаптеров.
Если используется Siemens энергетическое оборудование — рассмотрите Siemens SKKH 10/06. Для бюджетных проектов с нестрогими требованиями к потерям — Mitsubishi DFA10BA600. Для систем с напряжением >600 В — выбирайте более высоковольтные модели ABB (например, 5SGX10H8004 с V_RRM 800 В).
Меры предосторожности
- Ограничение параметров: Не превышайте номинальное обратное напряжение (600 В) и ток (10 А) — перегрузка приведет к повреждению диодов.
- Правильная охлаждение: Монтируйте ABB 5SGX10H6004 на радиатор с тепловым сопротивлением ≤0.5 °C/W — недостаточная охлаждение повышает температуру диодов выше 125 °C и сокращает срок службы.
- Электрическая безопасность: При монтаже отключите питание и разрядите конденсаторы — высоковольтные остаточные заряды могут нанести травму или повредить модуль.
- Регулярная диагностика: Каждый год проверяйте падение напряжения через тестер — увеличение V_F >1.3 В означает деградацию диодов и необходимость замены.
- Совместимость контактов: Используйте только подходящие разъемы для штыревых контактов — несовместимые разъемы вызывают контактное сопротивление и перегрев модуля.
5SGX10H6004
