Описание
Общее описание продукта

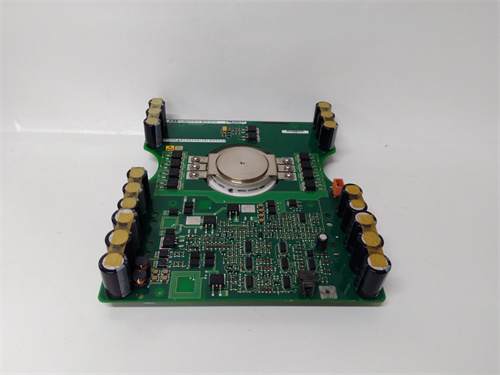

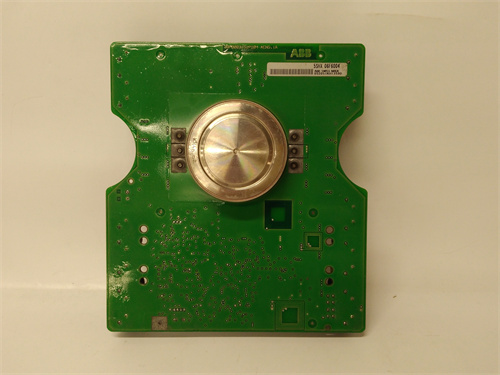

Основным объектом рассмотрения — ABB 5SHX06F6004 (ссылка на продукт: [вставить ссылку]). Это промышленный силовой полупроводниковый модуль (IGBT-модуль) компании ABB (лидер в области электрооборудования и автоматизации энергетических систем), разработанный для использования в инверторах, выпрямителях и статических преобразователях сил — широко применяемых в энергетике (переменного тока, ветряные электростанции), тяжелой машиностроении (двигатели приводов) и промышленных установках с высокими требованиями к мощности и надежности. ABB 5SHX06F6004 основан на технологии инсуляционных затворных биполярных транзисторов (IGBT), обеспечивая высокую эффективность преобразования электроэнергии, быструю коммутацию и устойчивость в условиях интенсивной эксплуатации. Благодаря компактному модульному исполнению, расширенным функциям защиты и сертификации по международным стандартам, ABB 5SHX06F6004 стал ключевым компонентом в проектах, где безопасность и эффективность работы силовых цепей напрямую влияет на непрерывность производства. Особенно ценной является его совместимость с современными инверторами ABB и возможность интеграции в существующие силовые системы, что делает модуль идеальным для модернизации и обновления старых установок.
Технические параметры продукта
- Тип устройства: Модуль IGBT (инсуляционный затворной биполярный транзистор) с обратным диодом, полу-мостовая конфигурация
- Электрические характеристики IGBT:
- Номинальное напряжение коллектор-эмиттер: 650 В
- Номинальный ток коллектора (постоянный, Tc = 100 °C): 60 А
- Номинальный ток коллектора (кратковременный, 10 мс, Tc = 100 °C): 180 А
- Вольт降落 коллектор-эмиттер (VCE (sat)): ≤ 1,8 В (при Ic = 60 А, Tc = 100 °C)
- Максимальная температура перехода: 150 °C
- Электрические характеристики обратного диода:
- Номинальный ток обратного тока (постоянный, Tc = 100 °C): 60 А
- Номинальный ток обратного тока (кратковременный, 10 мс, Tc = 100 °C): 180 А
- Прямое напряжение падения (VF): ≤ 1,2 В (при If = 60 А, Tc = 100 °C)
- Коммутационные характеристики:
- Время задержки открытия: ≤ 150 нс
- Время задержки закрытия: ≤ 200 нс
- Скорость коммутации: ≥ 10 кГц (оптимизированная для высокочастотных приложений)
- Механические и тепловые характеристики:
- Тип корпуса: Модульный, основа на керамике AlN (алюминиевый нитрид) для эффективного теплоотвода
- Габаритные размеры: 140 мм × 62 мм × 22 мм
- Масса: ≈ 300 г
- Теплоотвод: Требуется монтаж на радиатор (теплоемкость термопаста ≥ 1,5 Вт/(м·К))
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Операционные условия:
- Рабочая температура корпуса (Tc): -40 °C до +100 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Дополнительные функции: Встроенный обратный диод (широкополосный, для снижения потерь), защита от статического разряда (ESD ±2 кВ), сертификации CE, UL, IEC 60747-9 и ISO 9001
Преимущества и особенности
- Высокая мощность и эффективность: ABB 5SHX06F6004 с номинальным током 60 А и напряжением 650 В обеспечивает высокую мощность преобразования с эффективностью до 98% — например, в инверторе ветряной электростанции он преобразует постоянный ток от солнечных панелей в переменный ток сети с минимальными потерями энергии, увеличивая общую эффективность станции на 3–5%. Встроенный обратный диод снижает потребность в дополнительных компонентах, упрощая схему силовых цепей.
- Быстрая коммутация и стабильность: Коммутационная скорость ≥ 10 кГц и короткие времена задержки (≤ 150 нс открытия, ≤ 200 нс закрытия) делают ABB 5SHX06F6004 подходящим для высокочастотных приложений — например, в инверторах серво-двигателей он обеспечивает плавное регулирование скорости с частотой коммутации 8 кГц, улучшая динамику движения исполнительных механизмов. Оптимизированная конструкция на керамике AlN гарантирует эффективный теплоотвод, предотвращая перегрев при длительной работе.
- Компактность и модульность: Размеры 140×62×22 мм и модульный дизайн позволяют интегрировать ABB 5SHX06F6004 в плотно заполненные силовые щиты — например, в мобильных инверторах для строительной техники он занимает минимум места, что актуально для оборудования с ограниченным объемом. Стандартный интерфейс монтажа обеспечивает совместимость с большинством радиаторов и холодильных систем.
- Устойчивость в суровых энергетических условиях: Работа в диапазоне температур -40 °C до +100 °C и устойчивость к вибрациям 10 g делают ABB 5SHX06F6004 подходящим для эксплуатации в северных регионах (низкие температуры) и на промышленных заводах (вибрации от тяжелого оборудования). Защита от статического разряда предотвращает повреждение модуля при монтаже и обслуживании.
- Совместимость с системами ABB: ABB 5SHX06F6004 полностью совместим с инверторами ABB ACS880 и ACS580, а также с выпрямителями ABB DCS800. Это позволяет легко интегрировать модуль в существующие системы ABB без дополнительной настройки, сокращая время коммиссиирования и минимизируя риск ошибок.
Случаи применения в отраслях
- Энергетика (ветряные электростанции): ABB 5SHX06F6004 используется в инверторах ветряных электростанций ABB, преобразуя постоянный ток от генератора в переменный ток сети 380 В. Модуль обеспечивает стабильную коммутацию с частотой 10 кГц, минимизируя искажения напряжения в сети и увеличивая эффективность преобразования энергии.
- Тяжелая машиностроение (двигатели приводов прессов): Модуль интегрируется в инвертор привода штамповочного пресса, подключен к контроллеру ABB ACS880. ABB 5SHX06F6004 регулирует ток двигателя с номинальной мощностью 30 кВт, обеспечивая плавное стартовое ускорение и остановку пресса, снижая нагрузку на механические компоненты.
- Промышленные инверторы (распределенное энергетическое оборудование): ABB 5SHX06F6004 установлен в статическом преобразователе энергии (STATCOM) для стабилизации напряжения в промышленной сети. Модуль коммутирует ток с частотой 8 кГц, компенсируя неравномерности нагрузки и предотвращая перепады напряжения в цехах с мощными электродвигателями.
- Автоматизация производства (инверторы серво-двигателей): Модуль используется в инверторе серво-двигателя робототехнической ячейки, управляемого контроллером ABB. ABB 5SHX06F6004 обеспечивает высокоточную регулировку тока двигателя с разрешением 0,1 А, гарантируя точность позиционирования робота ≤ 0,01 мм.
Сравнение с конкурентами
В таблице ниже представлено сравнение ABB 5SHX06F6004 с аналогичными IGBT-модулями:
| Параметр | ABB 5SHX06F6004 | Siemens SKM60GB65D | Infineon FF600R06KE3 |
|---|---|---|---|
| Номинальное напряжение | 650 В | 650 В | 600 В |
| Номинальный ток (постоянный) | 60 А | 60 А | 600 А |
| Вольт降落 VCE (sat) | ≤ 1,8 В | ≤ 1,9 В | ≤ 1,7 В |
| Коммутационная скорость | ≥ 10 кГц | ≥ 8 кГц | ≥ 10 кГц |
| Масса | ≈ 300 г | ≈ 350 г | ≈ 500 г |
| Совместимость с инверторами | ABB ACS880/ACS580 | Siemens Sinamics S120 | Универсальная |
| Цена (примерная) | Средняя–Высокая | Высокая | Высокая |
Ключевые различия: ABB 5SHX06F6004 выделяется более высокой коммутационной скоростью (≥ 10 кГц) по сравнению с аналогом Siemens и компактностью (меньшая масса) по сравнению с Infineon FF600R06KE3. Siemens SKM60GB65D имеет ниже скорость коммутации, а Infineon FF600R06KE3 — больше масса и ограниченную совместимость с системами ABB. Для проектов с инверторами ABB и требованиями к высокой скорости коммутации ABB 5SHX06F6004 является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с инвертором: ABB 5SHX06F6004 полностью совместим с инверторами ABB ACS880/ACS580. Для Siemens Sinamics лучше выбрать Siemens SKM60GB65D, а для универсальных приложений — Infineon FF600R06KE3.
- Оцените параметры нагрузки: Номинальный ток 60 А и напряжение 650 В подходит для инверторов с мощностью до 30 кВт. Для более мощных систем (100–200 кВт) выберите модель ABB 5SHX10F6004 с номинальным током 100 А.
- Учтите условия эксплуатации: В цехах с температурой > 90 °C или вибрациями > 8 g рекомендуется использовать дополнительную систему охлаждения (водяной радиатор) для ABB 5SHX06F6004 — это обеспечит стабильность работы и продлит срок службы модуля.
- Определите требуемую скорость коммутации: Для высокочастотных приложений (инверторы серво-двигателей, STATCOM) скорость ≥ 10 кГц ABB 5SHX06F6004 является неотъемлемым требованием. Для низкочастотных задач ( выпрямители) можно рассмотреть модели с скоростью 5–8 кГц для снижения стоимости.
Меры предосторожности
- При монтаже соблюдайте правила ESD-защиты: ABB 5SHX06F6004 содержит чувствительные к статическому разряду компоненты — монтируйте модуль в статически нейтральном окружении (антистатические перчатки, столы), чтобы избежать повреждения IGBT-транзистора.
- Обеспечьте эффективный теплоотвод: Перед эксплуатацией установите модуль на радиатор с термопастью (теплоемкость ≥ 1,5 Вт/(м·К)) — недостаточный теплоотвод приведет к перегреву и выходу ABB 5SHX06F6004 из строя. Регулярно проверяйте температуру корпуса (не должна превышать 100 °C).
- Подключайте согласно схеме силовых цепей: Перед подключением проверьте правильность полярности и соответствие напряжения/тока параметрам модуля — неправильное подключение может привести к мгновенному разрушению IGBT. Используйте только сертифицированные силовые кабели соответствующего сечения.
- Отключите питание при обслуживании: Перед заменой модуля или проверкой отключите все источники питания и разрядите конденсаторы силовых цепей — это предотвращает риск электротравмы и повреждения других компонентов.
- Используйте только оригинальные комплектующие: При ремонте или замене используйте только оригинальные модули ABB — неоригинальные компоненты могут иметь несовместимые параметры, что приведет к нестабильной работе силовых цепей и авариям.
5SHX06F6004
