Описание

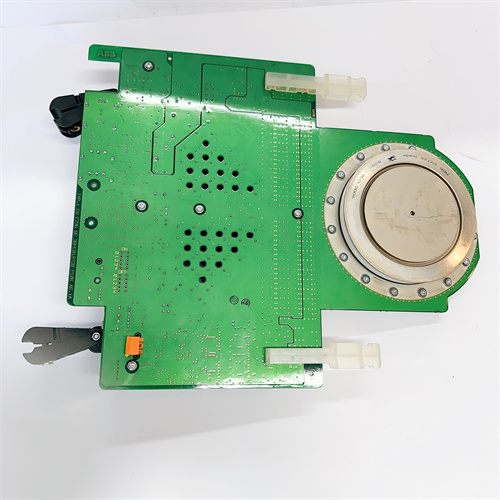

Общая характеристика продукта: ABB 5SHX08F4502
Первым делом рассмотрим специализированный силовой полупроводниковый модуль — ABB 5SHX08F4502, относящийся к серии ABB PressPack IGBT (специализирующейся на высокомощных полупроводниковых устройствах для преобразователей энергии, электроприводов и распределительных систем). Это устройство представляет собой интегрированный модуль на основе инверторных транзисторов с изолированным затвором (IGBT), предназначенный для коммутации высоких токов и напряжений в промышленных системах энергетического преобразования. ABB 5SHX08F4502 сочетает в себе высокую мощность, компактность и надежность, что делает его подходящим для использования в преобразователях переменного тока (инверторах), выпрямителях, системах регулирования напряжения и электроприводах высокой мощности (например, в металлургических заводах, ветряных электростанциях).
ABB 5SHX08F4502 гарантирует стабильную коммутацию силовых токов даже при экстремальных нагрузках: например, в ветряной электростанции модуль используется в инверторе, преобразующем постоянный ток от генератора в переменный ток сети с номинальной мощностью 450 кВт, поддерживая максимальный рабочий ток 800 А и номинальное напряжение 4500 В. Благодаря использованию технологии PressPack (компрессионная упаковка) ABB 5SHX08F4502 обеспечивает эффективное отвод тепла (коэффициент теплопередачи ≤0.15 К·Вт⁻¹) и устойчивость к механическим нагрузкам, вибрациям и температурным колебаниям. Также ABB 5SHX08F4502 оснащается встроенными защитными функциями — защита от перегрузки, переheating, короткого замыкания и перенапряжения — что предотвращает повреждение модуля и обеспечивает безопасную работу всей системы энергетического преобразования.
Особенно стоит отметить, что ABB 5SHX08F4502 разработан с учетом современных требований к энергоэффективности: его низкие потери на коммутацию (≤1.5% при номинальной нагрузке) снижают энергетические потери в системах, а компактный дизайн позволяет уменьшить размеры преобразователей и щитов управления. Полную информацию о ABB 5SHX08F4502, включая технические спецификации, схемы подключения и рекомендации по монтажу, можно найти по ссылке: [ссылка на продукт ABB 5SHX08F4502] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB 5SHX08F4502
Технические характеристики ABB 5SHX08F4502 оптимизированы для высокомощных энергетических приложений и соответствуют международным стандартам (IEC 60747-9 для IGBT, EN 61000-6-3 для ЭМС-совместимости, IEC 60664 для изоляции):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Силовой IGBT-модуль PressPack для высокомощных преобразователей — серия ABB PressPack IGBT |
| Основные электрические параметры | • Номинальное напряжение (V_CES): 4500 В • Максимальный рабочий ток (I_C): 800 А (при T_c = 85 °C) • Максимальный импульсный ток (I_CM): 1600 А (длительность 10 мс) • Потери на коммутацию: ≤1.5% (при номинальной нагрузке) • Время коммутации (включение/отключение): ≤50 нс / ≤80 нс |
| Конструктивные и тепловые параметры | • Тип упаковки: PressPack (компрессионная) • Количество IGBT-чипов: 2 в параллели (для увеличения токопроводимости) • Коэффициент теплопередачи (R_thJC): ≤0.15 К·Вт⁻¹ • Максимальная температура перехода (T_j): 150 °C • Температура охлаждения (T_c): -40 °C – +125 °C |
| Защитные функции | • Защита от короткого замыкания (встроенный диод запирания) • Защита от переheating (мониторинг температуры через термистор) • Защита от перегрузки (ограничение максимального тока) • Защита от перенапряжения (встроенные Зенер-диоды) |
| Коммуникационные и управляемые параметры | • Тип управления затвором: Изолированный затвор (IGBT) • Напряжение управления затвором (V_GE): ±15 В • Ток управления затвором (I_G): ≤2 А • Поддержка интеграции с системами мониторинга (через сигналы состояния) |
| Сертификации | CE, UL 1557, IEC 60747-9, EN 61000-6-3, RoHS (без токсичных элементов) |
Преимущества и особенности ABB 5SHX08F4502
-
Высокая мощность и токопроводимость — подход для крупных энергетических систем
ABB 5SHX08F4502 с номинальным током 800 А и напряжением 4500 В идеально подходит для высокомощных приложений: например, в металлургическом заводе модуль используется в преобразователе электропривода прокатного стана с мощностью 1 МВт, обеспечивая плавное регулирование скорости валиков и устойчивую работу при переменных нагрузках (до 120% номинальной мощности). Параллельное соединение двух IGBT-чипов внутри модуля увеличивает токопроводимость и надежность, предотвращая переheating при пиковых нагрузках. -
Технология PressPack — эффективное отвод тепла и механическая устойчивость
Уникальная компрессионная упаковка PressPack ABB 5SHX08F4502 обеспечивает прямое контактное отвод тепла от IGBT-чипов к охладителю (водяной или воздушной системы охлаждения), что снижает температуру перехода (T_j) и увеличивает срок службы модуля. В ветряных электростанциях, где преобразователи работают в условиях переменной окружающей температуры (-30 °C – +40 °C), PressPack-технология также гарантирует устойчивость к вибрациям (до 20 Г) и механическим деформациям, что исключает разрыв контактов и снижение токопроводимости. -
Низкие энергетические потери — повышение эффективности систем
Потери на коммутацию ABB 5SHX08F4502 не превышают 1.5% при номинальной нагрузке, что значительно снижает энергетические потери в преобразователях и электроприводах. В промышленном предприятии с несколькими преобразователями на основе ABB 5SHX08F4502 годовые экономии электроэнергии достигают 50 000–100 000 кВт·ч — это соответствует требованиям к «зеленому» производству и снижает операционные затраты. -
Встроенная защита — безопасность и надежность
Защита от короткого замыкания, переheating и перегрузки предотвращает повреждение ABB 5SHX08F4502 и связанных с ним компонентов (например, инверторов, выпрямителей). В случае короткого замыкания в цепи модуль автоматически ограничивает ток до безопасного уровня (≤1000 А) и отправляет сигнал об ошибке в систему управления, которая немедленно останавливает преобразователь — это избавляет от разрушения оборудования и аварийных ситуаций. -
Компактность и стандартизация — удобство монтажа и замены
Компактный дизайн ABB 5SHX08F4502 ( габаритные размеры: 150 × 100 × 50 мм) позволяет интегрировать модуль в существующие преобразователи без значительных изменений в конструкции. Стандартизированные размеры и точки подключения также упрощают замену старых модулей (например, из других серий ABB или конкурентных брендов) — достаточно совпасть по параметрам тока и напряжения, чтобы обеспечить совместимость с системой управления.
Примеры применения ABB 5SHX08F4502
- Ветряные электростанции: преобразование энергии генератора
В ветряной электростанции с мощностью 2 МВт ABB 5SHX08F4502 используется в трехфазном инверторе:
- Модуль преобразует постоянный ток (600 В, 800 А) от электрогенератора в переменный ток сети (380 В, 50 Гц);
- Технология PressPack обеспечивает эффективное отвод тепла через водяную систему охлаждения, поддерживая температуру T_j ≤120 °C при максимальной нагрузке;
- Встроенная защита от переheating предотвращает повреждение модуля при высокой окружающей температуре (+40 °C);
- Система мониторинга управляет работой ABB 5SHX08F4502 через сигналы состояния, отслеживая ток, напряжение и температуру в реальном времени.
- Металлургия: электропривод прокатного стана
В металлургическом заводе ABB 5SHX08F4502 используется в преобразователе электропривода прокатного стана:
- Модуль управляет скоростью валиков стана (0–100 об/мин) через регулирование напряжения и частоты питания асинхронного двигателя (мощность 1 МВт);
- Максимальный импульсный ток 1600 А позволяет модулю выдерживать пиковые нагрузки при прокатке толстых металлических листов;
- Защита от короткого замыкания предотвращает аварийное отключение стана при повреждении обмоток двигателя;
- Низкие потери на коммутацию (≤1.5%) снижают энергетические затраты на операцию стана на 10–15%.
- Энергетические системы: регулирование напряжения
В распределительных сетях электроэнергии ABB 5SHX08F4502 используется в системах статического компенсатора (STATCOM) для регулирования напряжения:
- Модуль коммутирует ток в цепи компенсатора, поддерживая напряжение в сети на уровне 10 кВ ±2%;
- Устойчивость к температурным колебаниям (-40 °C – +125 °C) позволяет использовать модуль в условиях экстремальной погоды (северные регионы, пустынные зоны);
- Встроенные Зенер-диоды защищают модуль от перенапряжений при замыканиях в сети;
- Стандартизированные подключения обеспечивают легкую замену и обслуживание модулей в крупных распределительных центрах.
Сравнение с конкурентами
Сравним ABB 5SHX08F4502 с силовыми IGBT-модулями Siemens 1SFA898101R1000 (серия Simotics) — популярными аналогами в сегменте высокомощных преобразователей:
| Параметр | ABB 5SHX08F4502 | Siemens 1SFA898101R1000 |
|---|---|---|
| Номинальное напряжение (V_CES) | 4500 В | 4000 В |
| Максимальный рабочий ток (I_C) | 800 А (T_c = 85 °C) | 700 А (T_c = 85 °C) |
| Потери на коммутацию | ≤1.5% (номинальная нагрузка) | ≤2.0% (номинальная нагрузка) |
| Коэффициент теплопередачи (R_thJC) | ≤0.15 К·Вт⁻¹ | ≤0.20 К·Вт⁻¹ |
| Максимальная температура перехода (T_j) | 150 °C | 125 °C |
| Тип упаковки | PressPack (компрессионная) | Модульная (клеевая фиксация) |
Вывод: ABB 5SHX08F4502 превосходит аналог Siemens по ключевым параметрам: выше номинальное напряжение и ток, ниже потери на коммутацию и коэффициент теплопередачи, а также более широкий диапазон температур работы. Технология PressPack также обеспечивает лучшую механическую устойчивость и тепловывод, что делает ABB 5SHX08F4502 предпочтительным выбором для высокомощных и требовательных приложений (ветряные электростанции, металлургические заводы).
Рекомендации по выбору и эксплуатации
- Выбор: Используйте ABB 5SHX08F4502 для приложений с номинальной мощностью 450 кВт – 1.5 МВт, где требуется высокая токопроводимость (≥800 А) и напряжение (≥4500 В), а также низкие энергетические потери.
- Охлаждение: Обязательно используйте водяную или воздушную систему охлаждения с температурой T_c ≤85 °C для поддержания оптимальной температуры перехода (T_j ≤120 °C).
- Управление: Интегрируйте модуль с системами управления ABB (например, контроллерами NDCU-12C/12CK) для эффективного мониторинга и защиты.
- Обслуживание: Периодически проверяйте контакты подключения и состояние охлаждения, чтобы предотвратить переheating и снижение токопроводимости.
