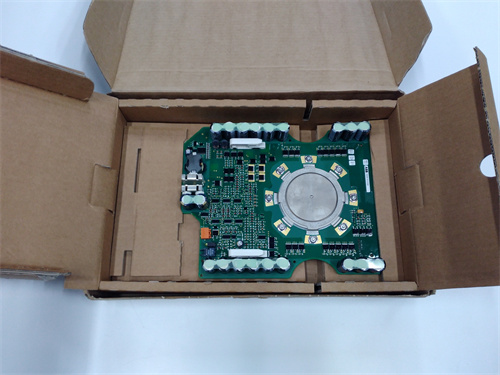

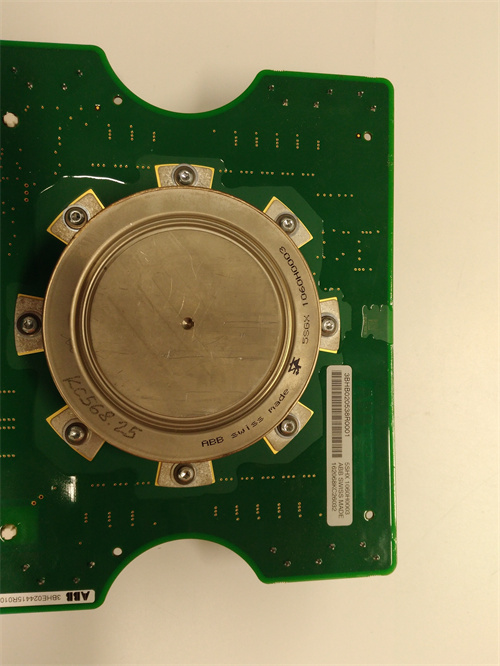

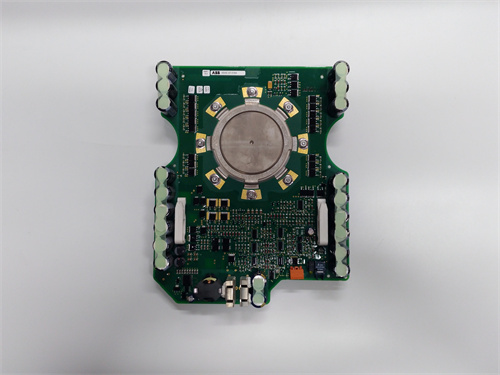

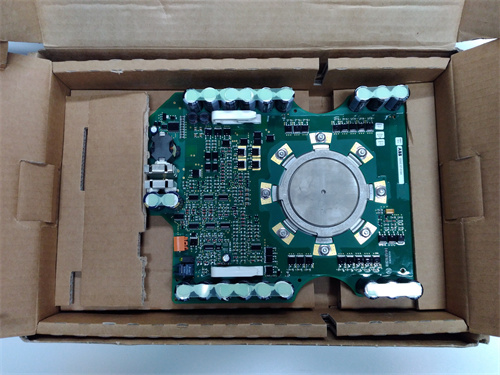

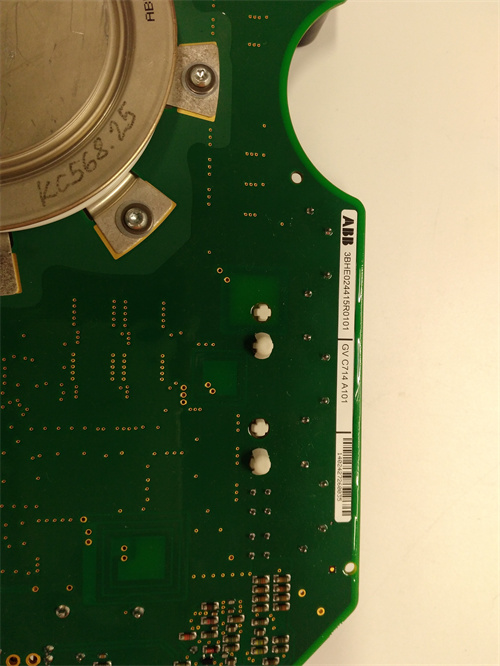

ABB 5SHX1060H0003 3BHB020538R0001 3BHE024415R0101 GVC714A101

Описание

Описание продукта ABB 5SHX1060H0003 3BHB020538R0001 3BHE024415R0101 GVC714A101

Технические параметры ABB 5SHX1060H0003 3BHB020538R0001 3BHE024415R0101 GVC714A101

• Тип модуля: Силовый инверторный комплекс (Power Inverter Complex)
• Основные силовые параметры:
  • Номинальное напряжение: 1,7 кV (DC вход), 0–1,5 кV (AC выход)
  • Номинальный ток: 600 А (контinuous mode)
• Силовые компоненты:
  • IGBT.Module: ABB 5SHX1060H0003 (1,7 кV, 600 А) с эмиссионным управлением
  • Диодный блок: 3BHB020538R0001 (обратное напряжение 2 кV)
• Контроллерный модуль:
  • 3BHE024415R0101 (процессор ARM Cortex-A7, 1 GHz) с встроенной FPGA для Realtime-обработки
  • Интерфейсный модуль: GVC714A101 (CANopen, Ethernet, RS-485)
• Частота switching: 0–15 kHz (программно настраиваемая)
• Интерфейсы коммуникации:
  • Ethernet: 10/100 Мбит/с (Profinet, Modbus TCP)
  • CANopen: дляс латентностью ≤1 ms
• Рабочее напряжение:
  • DC вход: 1–2 кV
  • CONTROL: 24 V DC
• Рабочая температура: -20°C–+65°C (модуль), -40°C–+85°C (внешние соединения)
• Стандарты: IEC 61800-5-1, EN 61000-6-2 , UL 1558

Преимущества и особенности ABB 5SHX1060H0003 3BHB020538R0001 3BHE024415R0101 GVC714A101

• Высокая мощность и энергетическая эффективность: Способность работать с напряжением до 1,7 кV и током 600 А обеспечивает поддержку моторов до 500 кВт с эффективностью до 98,7%, что значительно снижает энергопотребление по сравнению с-конвертерами.
• Точный векторный контроль (FOC): Встроенный процессор и FPGA позволяют реализовывать Field-Oriented Control для плавного регулирования скорости и момента моторов, даже при полной нагрузке, что критично для项下 urboчных установок или нефтегазовых компрессоров.
• Реaltime-диагностика и защиты: LED-индикаторы для состояний модуля (Power On, Overheat, Fault) и встроенные функции защиты от перегрева, перегрузки, короткого замыкания иобеспечивают надежность работы в сложных условиях.
• Широкая совместимость: Поддержка промышленных протоколов Profinet, Ethernet/IP и Modbus TCP позволяет интегрировать модуль с контроллерами ABB AC 800M, PLC и SCADA-системами без дополнительных адаптеров.
• Компактный дизайн с высокой плотностью мощности: Интеграция силовых и контроллерных модулей в едином корпусе экономит до 35% места в промышленных щитах по сравнению с раздельными компонентами.

Применение ABB 5SHX1060H0003 3BHB020538R0001 3BHE024415R0101 GVC714A101 в отраслях

• Энергетические установки:
  • Контроль турбогенераторов в ТЭЦ для оптимизации энергопотребления при переменной нагрузке.
  • Регулировка скорости насосов и вентиляторов в ядерных электростанциях с высокими требованиями к безопасности.
• Нефтегазовая промышленность:
  • Управление компрессорами газа в.refinery установках, поддержка стабильного давления в трубопроводах.
  • Регулировка подачи топлива в газоподжигательные турбины на нефтяных платформах с суровыми климатическими условиями.
• Машинное строительство:
  • Контроль скорости и момента в высокомощных литье- и прокатных установках.
  • Реализация плавного старта/остановки вahu системах на заводах машиностроения для уменьшения износа механических деталей.
• Транспорт и логистика:
  • Автоматизация портовых краанов и грузоподъемных систем с использованиемных инверторов для точного позиционирования.
  • Контроль скорости двигов в электроподвижном составе для снижения энергопотребления.

Сравнение с konkurентными продуктами ABB 5SHX1060H0003 3BHB020538R0001 3BHE024415R0101 GVC714A101

• Улучшенная совместимость с цифровыми платформами: Интеграция с ABB Ability™ System 800xA и цифровыми двойниками позволяет выполнять прогностическое обслуживание, сокращая время простоя на 20% versus конкуренты с ограниченными цифровыми функциями.
• Вышея частота обработки сигналов: FPGA-поддержка и 1 GHz процессор обеспечивают реакцию на изменения в ≤50 μс versus 100–200 μс у конкурентов, что критично для быстрых промышленных процессов.
• Расширенный диапазон рабочих температур: Работа при +65°C без дополнительной вентиляции versus +50°C у некоторых конкурентов, making it suitable for use вminenах или项下 urboчных установках с высокой температурой.

Советы по выбору и предостережения ABB 5SHX1060H0003 3BHB020538R0001 3BHE024415R0101 GVC714A101

• При выборе: Оцените необходимую мощность, рабочее напряжение, требуемую частоту switching и условия окружающей среды (температура, влажность, пыль).
• Инсталляция:
  • Установить модуль на металлическую раму с использованием термальной пасты для эффективного охлаждения.
  • Использовать экранированные кабели для силовых и коммуникационных линий, избегая их совместную прокладку.
• Конфигурация:
  • В программе ABB Drive Composer задать параметры моторов (номинальное напряжение, ток, индуктивность) и режимы управления (векторный, скользящий).
  • Для систем с высокой надежностью включить функции избыточности (Hot Standby) с дополнительным модулем.
• Обслуживание:
  • Ежемесячно проверять состояние охлаждающей системы (охладительные жидкости, вентиляторы) и убирать пыль с радиаторов.
  • Каждый квартал проверять индикации LED и выполнять диагностику с помощью встроенного веб-интерфейса.
• Предостережения:
  • Неежемесячное обновление firmware модуля для получения новых функций и исправлений безопасности.
  • В зонах с высокой влажностью использовать герметичные корпуса и дополнительно контролировать уровень влажности в щите.
  • При работе с высокими частотамииспользовать Ferrite кольца на выходных кабелях для уменьшения электромагнитных помех.

ABB 5SHX1060H0003 3BHB020538R0001 3BHE024415R0101 GVC714A101
