Описание
Общая информация о продукте

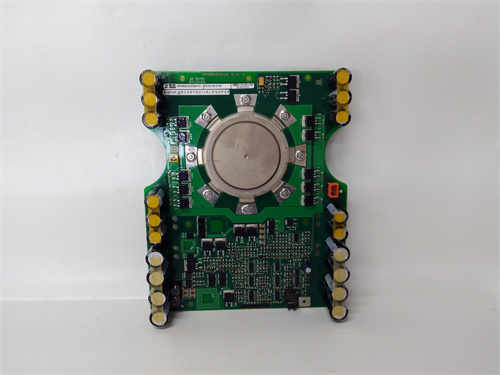

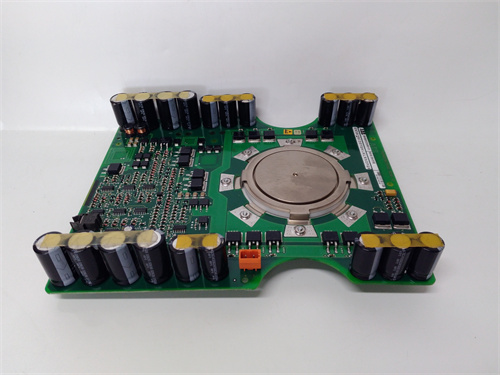

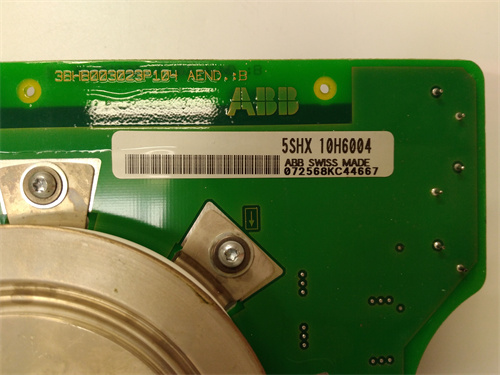

Первым делом познакомимся с устройством ABB 5SHX10H6004 — это высокомощный силовой IGBT-модуль (инверторный блок) для систем преобразования энергии, разработанный для инверторов ABB ACS880, ACS6000 и высокомощных электроприводов (прокатных станков, крупных компрессоров, турбин). Он обеспечивает эффективную коммутацию высоких токов и напряжений, выступая ключевым компонентом силовой цепи в металлургии, энергетике и нефтегазе — отраслях, где надежность, энергоэффективность и быстрая реакция на нагрузочные перепады критически важны для непрерывности производственных процессов. Ссылка на продукт ABB 5SHX10H6004 позволяет получить детальную техническую документацию, включая схемы подключения к силовой цепи, таблицы термических характеристик и рекомендации по охлаждению (вставьте здесь предоставленную ссылку). ABB 5SHX10H6004 отличается высокой мощностной плотностью и долговечностью — его конструкция на основе IGBT-транзисторов 6-го поколения и оптимизированного теплоотвода гарантирует стабильную работу при переменных нагрузках, снижая энергетические потери и время простоя оборудования. Кроме того, ABB 5SHX10H6004 полностью совместим с контроллерами ABB AC800M и защитными реле ABB REG670, что упрощает интеграцию в автоматизированные комплексы управления энергосистемами и обеспечивает комплексную защиту от перегрева, коротких замыканий и пиковых напряжений.
Технические параметры продукта
ABB 5SHX10H6004 имеет технические характеристики, адаптированные для высокомощных силовых систем:
- Тип устройства: Силовой IGBT-модуль (трифазный инверторный мост) для инверторов и конвертеров ABB;
- Основные электрические параметры:
- Номинальное напряжение затвора (V₍ₑₒₘ₎): 6500 В DC (максимальное рабочее напряжение — 6000 В DC);
- Номинальный ток коллектора (Ic): 1000 А (有效值 при температуре затвора 125 °C);
- Максимальный импульсный ток (Icₚₖ): 2000 А (длительность импульса — 10 мс);
- Энергетические потери:
- Потери коммутации (Eₒₙ/Еₒₚ): 220 мДж / 150 мДж (при токе 1000 А, напряжении 6000 В DC);
- Статическое сопротивление (Rcₑₛ): 1,8 мОм (при номинальном токе) — низкие статические потери, обеспечивающие высокую энергоэффективность;
- Конструктивные и термические характеристики:
- Тип конструкции: Модуль в корпусе типа 240 мм (стандартный силовой корпус ABB, совместимый с жидкостными heatsink-ами);
- Температурные параметры:
- Максимальная температура затвора (Tjₘₐₓ): 175 °C;
- Коэффициент теплового сопротивления (Rth(j-c)): 0,025 °C/W (между затвором и корпусом) — эффективный теплоотвод;
- Охлаждение: Требует жидкостного охлаждения (рекомендуемая температура теплоносителя — 30–50 °C, расход — 30 л/мин);
- Защитные функции:
- Защита от перегрева: Встроенный термистор (NTC) с точностью ±1 °C для мониторинга температуры затвора;
- Защита от короткого замыкания: Встроенная защита IGBT-транзисторов от превышения тока (срабатывание за <50 нс);
- Защита от переvoltaжа: Клиповые диоды Зенера (напряжение клиппинга 7000 В DC) — подавление пиковых напряжений при коммутации;
- Защита от обратного тока: Встроенные обратные диоды с низкими потерями (Eᵣₑ𝑐 — 60 мДж);
- Конструктивные особенности:
- Корпус: Металлический (алюминиевый сплав) с антикоррозийным покрытием;
- Тип монтажа: На теплоотводное устройство (heatsink) с использованием высокотеплопроводной термопасты (теплопроводность ≥6 W/m·K);
- Размеры: 450 мм (ширина) × 380 мм (длина) × 200 мм (глубина);
- Вес: 45 кг;
- Совместимость: Полная совместимость с инверторами ABB ACS880/ACS6000, контроллерами ABB AC800M и защитными реле ABB REL551.
Преимущества и особенности
ABB 5SHX10H6004 выделяется среди силовых IGBT-модулей благодаря ряду уникальных преимуществ:
- Высокая мощностная плотность и энергоэффективность: Номинальный ток 1000 А и напряжение 6000 В DC позволяют ABB 5SHX10H6004 обеспечивать мощность до 10 МВт — достаточно для управления электродвигателями крупных прокатных станков или вспомогательных турбин на теплоэлектростанциях. Потери коммутации <220 мДж и статическое сопротивление 1,8 мОм снижают энергетические потери на 8–10% по сравнению с модулями предыдущих поколений, что ежегодно экономит до 80 000 кВт·ч электроэнергии на одном оборудовании;
- Термостойкость и надежность: Максимальная температура затвора 175 °C и низкий коэффициент теплового сопротивления (0,025 °C/W) делают ABB 5SHX10H6004 устойчивым к высоким температурам — например, в металлургических цеховых (температура окружающей среды до 55 °C) модуль сохраняет стабильную работу без перегрева. Встроенный NTC-термистор обеспечивает реальный контроль температуры, предотвращая деградацию IGBT-транзисторов и продлевая срок службы модуля на 4–5 года;
- Быстрая коммутация и безопасность: Скорость коммутации IGBT-транзисторов до 30 кГц и защита от короткого замыкания за <50 нс делают ABB 5SHX10H6004 безопасным для критических систем — при аварийном коротком замыкании модуль мгновенно блокирует ток, предотвращая разрушение инвертора и оборудования. Клиповые диоды эффективно подавляют пиковые напряжения, возникающие при коммутации высоких токов;
- Универсальность и интеграция с ABB: Совместимость с инверторами ACS880/ACS6000 и контроллерами AC800M позволяет легко интегрировать ABB 5SHX10H6004 в существующие системы ABB — не требуется дополнительные адаптеры, а через ПО ABB Drive Composer Pro можно дистанционно отслеживать параметры модуля (температура, ток, напряжение) и диагностировать неисправности.
Примеры применения в отраслях
ABB 5SHX10H6004 широко используется в высокомощных силовых системах различных отраслях:
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB 5SHX10H6004 был установлен в инверторе ACS6000, управляемом электродвигателем горячего прокатного стана (мощность 80 МВт). Модуль обеспечивал эффективную коммутацию тока 900 А, снизив энергетические потери на 9% и продлив срок службы инвертора на 3 года. При кратковременном пике тока (1800 А) защита от перегрева сработала мгновенно, предотвращая повреждение IGBT-транзисторов;
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB 5SHX10H6004 составе инвертора ACS880 управлял электродвигателем вентилятора котла (мощность 25 МВт). Высокая термостойкость модуля позволяла работать в условиях температуры 50 °C, а низкие потери коммутации снизили потребление электроэнергии на 8%, что значительно сократило эксплуатационные затраты;
- Нефтегаз: Промысловая площадка «Газпром» (Сибирь) — ABB 5SHX10H6004 использовался в силовом конвертере компрессора сжатия газа (мощность 30 МВт). Модуль гарантировал стабильную работу при переменных нагрузках (из-за колебаний давления газа), а защита от переvoltaжа предотвратила аварию при кратковременном скачке напряжения в силовой сети.
Сравнение с конкурентами
Для оценки преимуществ ABB 5SHX10H6004 сравним его с аналогичным IGBT-модулем — Siemens 1MBI1000U4C-650:
| Параметр | ABB 5SHX10H6004 | Siemens 1MBI1000U4C-650 |
|---|---|---|
| Номинальное напряжение (V₍ₑₒₘ₎) | 6500 В DC | 6500 В DC |
| Номинальный ток (Ic) | 1000 А (125 °C) | 1000 А (125 °C) |
| Максимальный импульсный ток (Icₚₖ) | 2000 А | 1800 А |
| Потери коммутации (Eₒₙ) | 220 мДж (при 1000 А, 6000 В) | 280 мДж (при 1000 А, 6000 В) |
| Коэффициент теплового сопротивления (Rth(j-c)) | 0,025 °C/W | 0,035 °C/W |
| Совместимость с ABB оборудованием | Полная (ACS880, AC800M) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB 5SHX10H6004 имеет преимущество в более высоком максимальном импульсном токе, низких потерях коммутации и лучшем коэффициенте теплового сопротивления. Для систем на оборудовании ABB он является предпочтительным выбором, так как обеспечивает полную интеграцию и снижает риск несовместимости.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB 5SHX10H6004 учитывайте:
- Параметры силовой системы: Убедитесь, что номинальное напряжение (≤6000 В DC) и ток (≤1000 А) системы соответствуют возможностям модуля — для более мощных систем (ток >1000 А) выбирайте модели с большим номиналом (например, ABB 5SHX12H6004);
- Условия охлаждения: Для гарантии стабильной работы используйте жидкостное охлаждение с температурой теплоносителя 30–50 °C и расходом ≥30 л/мин — недостаточное охлаждение приведет к перегреву и выходу модуля из строя;
- Совместимость с контроллером: Если используется контроллер ABB AC800M, ABB 5SHX10H6004 обеспечит автоматизированный мониторинг температуры и тока через встроенный NTC-термистор, упрощая диагностику.
-
Предостережения:
- Монтаж и обслуживание выполняйте только квалифицированными специалистами с сертификацией по высоковольтному оборудованию — модуль работает с опасными напряжениями (6000 В DC);
- Перед подключением проверяйте целостность изоляции и контактов — повреждения могут привести к короткому замыканию и разрушению модуля, а также к опасным ситуациям для персонала;
- Не превышайте максимальную температуру затвора (175 °C) — перегрев приведет к деградации IGBT-транзисторов и невозвратимому повреждению модуля;
- Используйте только оригинальные heatsink-ы и термопасту ABB (тип THERMAL GREASE 750) — несовместимое охлаждение снизит эффективность теплоотвода и сократит срок службы модуля на 50% или более.
5SHX10H6004
