Общая информация о продукте ABB 5SHX1445H0002 3BHL000387P0101

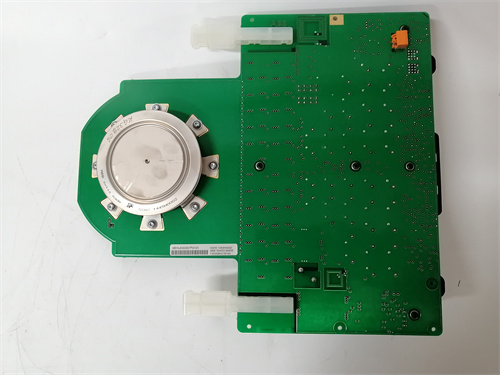

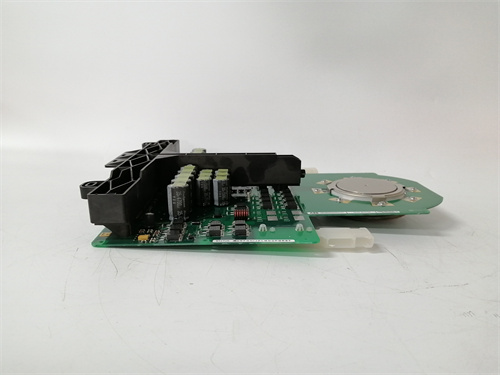

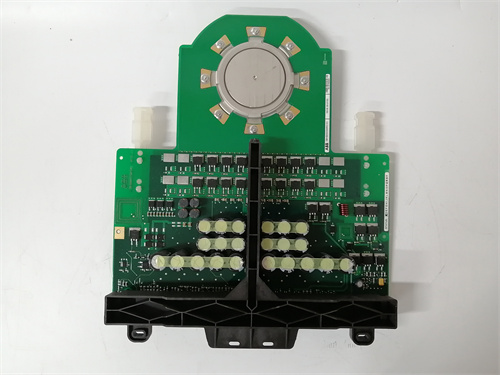

ABB 5SHX1445H0002 3BHL000387P0101 — это высокомощный силовой модуль IGBT (изолированный затворный биполярный транзистор) с интегрированными диодами обратного восстановления, предназначенный для использования в высоковольтных и высокоточных силовых системах. Он относится к серии промышленных силовых компонентов ABB Power Semiconductors, специализирующейся на надежности при работе с высокими токами и напряжениями — что делает его незаменимым в преобразователях частоты высокой мощности (например, для электродвигателей металлургических станков), инверторах систем хранения электроэнергии (СХЭ) и устройствах передачи электроэнергии (например, статических преобразователей SVG).
Основная функция ABB 5SHX1445H0002 3BHL000387P0101 — коммутация высоких электрических мощностей с минимальными энергетическими потерями и высокой скоростью, что критично для повышения эффективности силовых систем (до 98–99%) и снижения тепловыделения. Модуль использует технологию IGBT 7-го поколения ABB, которая обеспечивает низкие статические и динамические потери, а также устойчивость к перегрузкам. ABB 5SHX1445H0002 3BHL000387P0101 часто используется в конфигурациях “полный мост” (full-bridge) или “трифазный мост” для формирования синусоидального выходного тока, что важно для питания чувствительных нагрузок (например, высокоскоростных электродвигателей с точным регулированием скорости). Он полностью совместим с другими силовыми компонентами ABB: модулями охлаждения ABB ACS880-01-720A-3, контроллерами затвора ABB RDCU-33C и защитными диодами ABB DSO200-17A, позволяя строить безопасные и надежные силовые цепи. Соответствие стандартам IEC 60747 (полупроводниковые устройства) и EN 61000-6-4 (устойчивость к электромагнитным помехам) гарантирует эксплуатацию в агрессивных промышленных условиях. Полная информация о ABB 5SHX1445H0002 3BHL000387P0101 доступна на официальном ресурсе: [ссылка на ABB 5SHX1445H0002 3BHL000387P0101](здесь будет предоставлен ваша ссылка).
Технические параметры ABB 5SHX1445H0002 3BHL000387P0101
Силовой модуль IGBT ABB 5SHX1445H0002 3BHL000387P0101 характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль IGBT с интегрированными диодами обратного восстановления (трифазная конфигурация).
Параметры электрические (номинальные)
- Максимальное напряжение коллектор-эмиттер (VCE): 1700 В (статическое напряжение, при номинальном токе);
- Номинальный ток коллектора (IC): 1400 А (при температуре корпуса 25 °C);
- Максимальный импульсный ток (ICM): 2800 А (длительность импульса 10 мс);
- Статические потери (VCEsat): ≤2,6 В (напряжение падения на коллекторе-эмиттере при IC=1400 А);
- Динамические потери: ≤65 мДж/коммутацию (при VCE=1200 В, IC=1400 А, частота 1 kHz);
- Скорость коммутации: ≤45 нс (время открытия/закрытия транзистора);
Параметры термические
- Термическое сопротивление (Rth(j-c)): 0,045 °C/W (от стены полупроводника до корпуса модуля);
- Максимальная температура стены полупроводника (Tj): 150 °C (ограничение для безопасной работы);
- Температура корпуса (Tc): -40 °C до +125 °C (диапазон рабочих температур);
Конструктивные параметры
- Тип корпуса: Модульное упаковление (в комплекте термопроводное интерфейсное вещество TIM);
- Габариты: 220 мм × 150 мм × 40 мм (ширина × высота × толщина);
- Вес: ≈2,8 кг;
- Выводы: Разъемные силовые контакты (для токов) и сигнальные контакты (для управления затвором);
- Класс защиты корпуса: IP20 (для установки в закрытые силовые щиты с принудительной охлаждением);
Преимущества и особенности ABB 5SHX1445H0002 3BHL000387P0101
ABB 5SHX1445H0002 3BHL000387P0101 выделяется среди высокомощных силовых модулей IGBT благодаря следующим уникальным преимуществам:
- Высокая мощность и устойчивость: Максимальное напряжение 1700 В и номинальный ток 1400 А позволяют использовать ABB 5SHX1445H0002 3BHL000387P0101 в системах мощностью 2–6 МВт — например, преобразователях для электродвигателей прокатных станков (мощность 4 МВт) или инверторах СХЭ с емкостью 10 МВт·ч. Максимальный импульсный ток 2800 А обеспечивает устойчивость к кратковременным перегрузкам (например, при пуске тяжелых двигателей).
- Минimalные энергетические потери: Статические потери ≤2,6 В и динамические потери ≤65 мДж/коммутацию снижают тепловыделение в силовых системах. Это уменьшает требования к охлаждению (можно использовать более компактные системы жидкостного охлаждения) и повышает общую эффективность преобразователя до 98,5% — критично для систем с длительной эксплуатацией (например, СХЭ, работающих 24/7).
- Высокая скорость коммутации: Скорость коммутации ≤45 нс позволяет работать в преобразователях с высокой частотой модуляции (до 20 kHz), что улучшает качество выходного тока (минимальные искажения) и снижает шум в электросетях. Это актуально для питания высокоточных электродвигателей (например, дляmicromachines 制造), где требуется плавная регулировка скорости.
- Интегрированные диоды и удобство монтажа: Интегрированные диоды обратного восстановления устраняют необходимость подключения дополнительных дискретных диодов, сокращая сложность схемы и размеры силового щита. Разъемные контакты и стандартное упаковление упрощают монтаж и замену ABB 5SHX1445H0002 3BHL000387P0101 при обслуживании.
- Долговечность и надежность: Технология IGBT 7-го поколения и термическое сопротивление 0,045 °C/W увеличивают срок службы модуля (MTBF — Mean Time Between Failures) до ≥120 000 часов. Широкий температурный диапазон (-40 °C до +125 °C) гарантирует работу в суровых условиях (например, холодные технические подвалы или жаркие производственные цеха).
Примеры применения ABB 5SHX1445H0002 3BHL000387P0101
ABB 5SHX1445H0002 3BHL000387P0101 широко используется в высокомощных силовых системах различных отраслей, в том числе в следующих сценариях:
- Металлургия (прокатный стан): В преобразователе частоты для электродвигателя прокатного станка (мощность 4 МВт) ABB 5SHX1445H0002 3BHL000387P0101 используется в трифазной мостовой конфигурации. Модуль преобразует сетьное переменное напряжение (6 кВ) в регулируемое напряжение и частоту для мотора, обеспечивая плавную регулировку скорости прокатки (от 0 до 150 об/мин). Низкие потери и высокая скорость коммутации предотвращают перегрев преобразователя и улучшают качество прокатной продукции.
- Системы хранения электроэнергии (СХЭ, 10 МВт·ч): В инверторе СХЭ на литиевых батареях ABB 5SHX1445H0002 3BHL000387P0101 управляет передачей энергии между батареями и электросетью. При заряде модуль работает в режиме выпрямителя (преобразует сетьное переменное токо в постоянное для батарей), при разряде — в режиме инвертора (преобразует постоянное токо в переменное для сети). Эффективность 98,5% минимизирует потери энергии при циклах заряда/разряда, а устойчивость к перегрузкам защищает модуль от всплесков тока при быстром разряде.
- Статические преобразователи SVG (системы компенсации реактивной мощности): В SVG-модуле для электростанции (мощность 5 МВт) ABB 5SHX1445H0002 3BHL000387P0101 компенсирует реактивную мощность сети, улучшая коэффициент мощности (с 0,8 до 0,98). Высокая скорость коммутации (≤45 нс) позволяет быстро реагировать на изменения нагрузки (например, при подключении больших электродвигателей), предотвращая искажения напряжения в сети.
Сравнение с конкурентами
В сравнении с аналогичными высокомощными модулями IGBT других брендов ABB 5SHX1445H0002 3BHL000387P0101 имеет явные преимущества:
| Параметр сравнения | ABB 5SHX1445H0002 3BHL000387P0101 | Siemens 1MBI1400U4-170E | Infineon FF1400R17ME4 |
|---|---|---|---|
| Максимальное напряжение (VCE) | 1700 В | 1700 В | 1700 В |
| Номинальный ток (IC) | 1400 А | 1400 А | 1400 А |
| Статические потери (VCEsat) | ≤2,6 В | ≤2,9 В | ≤2,8 В |
| Динамические потери | ≤65 мДж/коммутацию | ≤72 мДж/коммутацию | ≤68 мДж/коммутацию |
| Термическое сопротивление (Rth(j-c)) | 0,045 °C/W | 0,05 °C/W | 0,048 °C/W |
| Срок службы (MTBF) | ≥120 000 часов | ≥100 000 часов | ≥110 000 часов |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Высокомощные преобразователи (2–6 МВт): Если вам нужно компонент для преобразователей электродвигателей, инверторов СХЭ или SVG-модулей мощностью >2 МВт — ABB 5SHX1445H0002 3BHL000387P0101 с номинальным током 1400 А и напряжением 1700 В является оптимальным выбором.
- Требования к низким потерям: Для систем с длительной эксплуатацией (например, СХЭ, работающие 24/7) — модуль с статическими потери ≤2,6 В минимизирует энергопотребление и снижает стоимость охлаждения.
- Высокоточные системы: Для преобразователей с частотой модуляции >10 kHz (например, дляmicromachines 制造) — скорость коммутации ≤45 нс гарантирует низкие искажения тока и плавную регулировку нагрузки.
Меры предосторожности
- Термальная защита: Используйте системы принудительной охлаждения (жидкостное или воздушное) с достаточной мощностью, чтобы поддерживать температуру корпуса ≤125 °C. Устанавливайте термодатчики на корпусе модуля — перегрев (Tj >150 °C) приведет к разрушению IGBT.
- Корректное управление затвором: Подключайте контроллер затвора (например, ABB RDCU-33C) строго по схеме, соблюдая уровни напряжения управления (15 В DC для открытия, -5 В DC для закрытия). Неправильные сигналы приведут к неуправляемой коммутации и повреждению модуля.
- Защита от перенапряжений: В силовые цепи включите защитные устройства (varistors, конденсаторы snubber) — перенапряжения >1700 В (например, при коммутации индуктивных нагрузок) могут пробить изоляцию коллектора-эмиттера.
- Электростатическая защита: При монтаже используйте антистатические перчатки и столы. Не трогайте сигнальные выводы без защиты — электростатический разряд может повредить чувствительные элементы управления.
