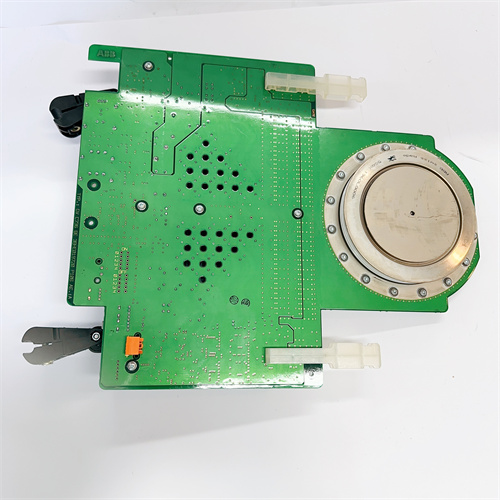

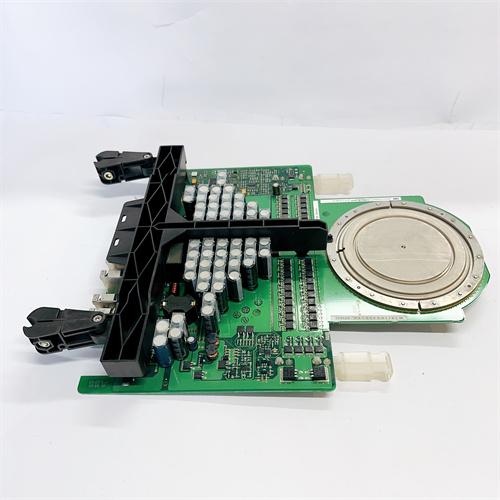

ABB 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101

Описание

Общие сведения о продукте

Описание продукта

1. Высокая мощность и низкие энергетические потери: Комплекс ABB 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101 включает силовой IGBT-модуль 5SHX1960L0006 с номинальной токовой способностью 1600 А (при температуре перехода Tj=125 °C) и максимальным напряжением на коллекторе 1700 В — достаточную для питания электродвигателей мощностью до 1 МВт или работы в статических преобразователях энергетических станций. Благодаря использованию IGBT-транзисторов четвертого поколения с низким падением напряжения (Vce(sat) ≤1.7 В при номинальном токе) потери энергии не превышают 1.8% — это критично для систем с длительной эксплуатацией (например, ветрогенераторы мощностью 1 МВт), где снижение потерь напрямую увеличивает общую эффективность генерации.
2. Комплексная защита и драйверное управление: ABB 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101 оснащен защитными компонентами и драйверной платой GVC736BE101, обеспечивающими безопасную работу силовых цепей:
   • Защита от коротких замыканий: Драйверная плата быстро детектирует короткое замыкание в цепи IGBT и блокирует управляющие сигналы за ≤1 мкс, предотвращая пробой транзисторов;
   • Защита от переvoltaжа: Параллельно каждому IGBT установлены зенеровские диоды, которые ограничивают пиковые напряжения до 1900 В, защищая от перенапряжений при коммутации;
   • Термическая защита: Встроенный термистор на силовом модуле контролирует температуру перехода — при превышении 150 °C драйверная плата снижает нагрузку на комплекс, предотвращая перегрев.

     Например, в металлургической линии прокатки стали 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101 управляет приводом прокатных роликов (800 кВт): при коротком замыкании в цепи модуль блокирует IGBT за 0.8 мкс, останавливая привод и предотвращая повреждение роликов.

3. Термостойкость и эффективный теплоотвод: ABB 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101 разработан с учетом интенсивного теплоотвода — силовой модуль имеет контактную площадку из меди с термопастой высокой теплопроводности (λ=5.0 W/mK), а корпус изготовлен из жаропрочного алюминия. Это позволяет комплексу работать при температуре окружающей среды до +50 °C и поддерживать температуру перехода IGBT ≤120 °C, даже при полной нагрузке. Например, в газотурбинной электростанции при температуре в шкафу инвертора +45 °C 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101 стабильно работает, передавая мощность 900 кВт без перегрева.

Технические параметры

• Тип комплекса: Интегрированное силовое решение на IGBT (IGBT-модуль + драйверная плата);
• Электрические параметры (силовой модуль 5SHX1960L0006):
  • Номинальное напряжение на коллекторе (Vce): 1700 В;
  • Номинальный ток коллектора (Ic): 1600 А (при Tj=125 °C);
  • Максимальный пиковый ток (Ic(max)): 3200 А (≤10 мс);
  • Падение напряжения (Vce(sat)): ≤1.7 В (при Ic=1600 А, Tj=25 °C);
  • Максимальная температура перехода (Tj(max)): 175 °C;
• Драйверная плата GVC736BE101:
  • Тип управления: PWM (脉宽调制), частота коммутации 2–20 кГц;
  • Защитные функции: Короткое замыкание, переvoltaж, перегрев;
  • Интерфейс с контроллером: 24 В DC (цифровые сигналы);
• Теплоотвод:
  • Коэффициент теплопередачи (Rth(j-c)): 0.06 °C/W;
  • Рекомендуемый радиатор: Мощность рассеивания ≥250 W;
• Механические параметры:
  • Тип монтажа: На радиатор (через винты M10);
  • Размеры силового модуля (длина × ширина × высота): 280 mm × 180 mm × 45 mm;
  • Общий вес комплекса: ~5.2 кг;
• Совместимость:
  • Контроллеры/инверторы: ABB ACS880, ABB ACS6000;
  • Приложения: Инверторы для приводов, статические преобразователи, энергетические системы;
• Стандарты соответствия: IEC 60747-9 (IGBT), IEC 61000-6-2 (EMC), CE, UL 1557.

Преимущества и особенности

1. Высокая мощность и эффективность: Токовая способность 1600 А и низкие потери (≤1.8%) позволяют использовать комплекс в системах до 1 МВт, обеспечивая высокую энергетическую эффективность.
2. Надежная защита: Драйверная плата и встроенные защитные элементы предотвращают повреждение IGBT-транзисторов при аварийных режимах, увеличивая срок службы.
3. Термостойкость: Работа при Tj(max)=175 °C и эффективный теплоотвод делают комплекс подходящим для условий с ограниченным охлаждением (например, закрытые шкафы инверторов).
4. Интеграция с ABB: Полная совместимость с контроллерами ACS880/ACS6000 упрощает монтаж и настройку — не требуется адаптация драйверов.
5. Длинный срок службы: Использование высококачественных IGBT-транзисторов и компонентов гарантирует срок службы комплекса до 12+ лет при правильной эксплуатации.

Примеры применения

1. Энергетика (ветрогенератор мощностью 1 МВт):
   • Задача: Преобразование переменного напряжения (от генератора ветрогенератора, 0–690 В AC) в стабильное 380 В AC для подачи в сеть электроэнергии, с регулировкой мощности в зависимости от скорости ветра.
   • Конфигурация: Два комплекса ABB 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101 работают в параллели в инверторе ABB ACS6000. При вращении ротора ветрогенератора комплексы коммутируют энергию с частотой 10 кГц, выпрягают и фильтруют напряжение, затем преобразуют его в синусоидальное 380 В AC. Защита от переvoltaжа предотвращает повреждение при пиковых напряжениях от генератора.
2. Металлургия (линия горячей прокатки стали):
   • Задача: Питание электродвигателя прокатных роликов (800 кВт, 690 В AC) с регулировкой скорости в диапазоне 100–500 об/мин, а также защита от перегрузок при зажимании стали.
   • Конфигурация: ABB 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101 установлен в инверторе ACS880, который регулирует скорость роликов. При зажимании стали ток возрастает до 2000 А — драйверная плата снижает нагрузку, предотвращая перегрев IGBT. Эффективный теплоотвод через радиатор поддерживает температуру перехода ≤120 °C, даже при высокой температуре в цехе (+50 °C).
3. Н нефтегазовая промышленность (компрессорная станция мощностью 900 кВт):
   • Задача: Управление электродвигателем компрессора (900 кВт, 690 В AC) с регулировкой скорости в зависимости от давления газа, а также защита от коротких замыканий.
   • Конфигурация: ABB 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101 коммутирует энергию в инверторе ACS880 — при снижении давления газа контроллер увеличивает частоту коммутации комплекса (до 15 кГц), ускоряя двигатель и повышающие производительность компрессора. При коротком замыкании в цепи модуль блокирует IGBT за 0.9 мкс, останавливая компрессор и предотвращая аварию.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB 5SHX1960L0006 3BHB016120R0002 3BHE019719R0101 GVC736BE101 если вам нужно высокомощное силовое решение для систем до 1 МВт (инверторы, преобразователи) с высокими требованиями к эффективности и надежности. Оптимально для энергетики, металлургической и нефтегазовой промышленности.
• Предостережения:
  • Монтируйте комплекс только на радиатор с мощностью рассеивания ≥250 W — недостаточный теплоотвод приведет к перегреву IGBT и выходу из строя;
  • Используйте только оригинальные термопасты ABB (λ≥5.0 W/mK) — низкокачественные пасты увеличивают термопередачу и снижают срок службы;
  • Не превышайте максимальный пиковый ток 3200 А — длительные перегревы повреждают IGBT-транзисторы;
  • При замене комплекса проверяйте совместимость драйверной платы с контроллером — неправильное подключение приведет к повреждению компонентов.
