Описание
Общая информация о продукте ABB 5SHX2645L0004

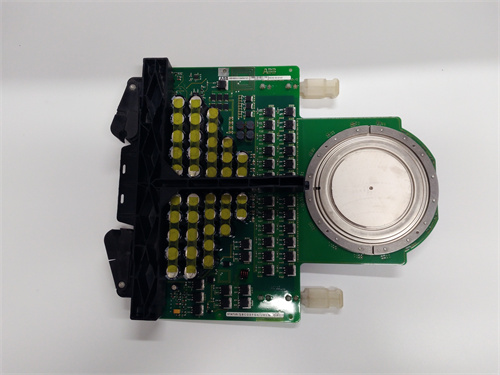

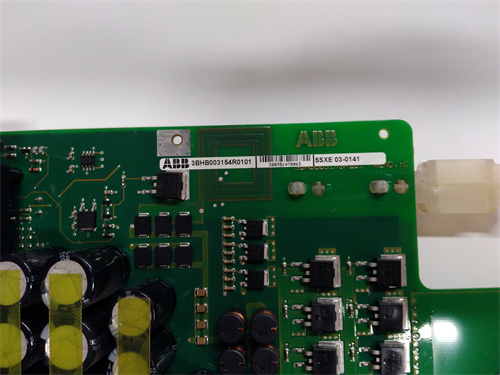

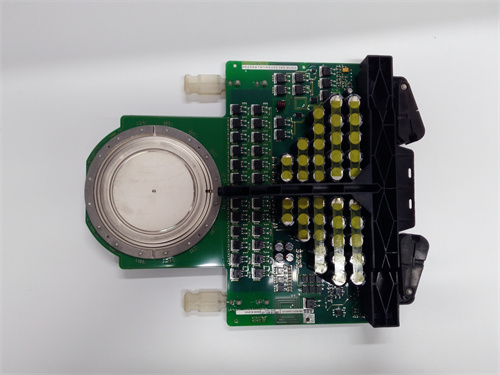

ABB 5SHX2645L0004 — это промышленный силовой IGBT-модуль (изолированно-коммутирующий транзисторный модуль) из линейки ABB Power Semiconductors, предназначенный для преобразования и регулирования электроэнергии в высокомощных системах: инверторы, выпрямители, электроприводы и источники uninterruptible power supply (UPS). Он сочетает в себе высокую токовую способность, низкие энергетические потери и устойчивость к экстремальным условиям, что делает ABB 5SHX2645L0004 незаменимым в отраслях, где требуется эффективное управление большими мощностями: энергетика (инверторы для ветрогенераторов и солнечных панелей), тяжелая промышленность (электроприводы прокатных станков и металлургических печей), транспорт (электроприводы поездов и автобусов) и инфраструктура (UPS для дата-центров и больниц).
Основная задача ABB 5SHX2645L0004 — быстро коммутировать силовые потоки, преобразуя переменное напряжение в постоянное (выпрямление) или наоборот (инвертирование), с минимальными потерями и высокой точностью. Модуль основан на современной IGBT-технологии, которая обеспечивает быструю переключение (до нескольких микросекунд) и устойчивость при высоких температурах. Например, в инверторе ветрогенератора мощностью 250 кВт ABB 5SHX2645L0004 преобразует переменное напряжение, генерируемое турбиной (с переменной частотой), в стабильное переменное напряжение 400 В/50 Гц, соответствующее параметрам электросети. Благодаря низким статическим потери (напряжение падения Uce(sat) ≤1,7 В) ABB 5SHX2645L0004 повышает общую эффективность инвертора до 98–99%, а встроенная защита от короткого замыкания и перегрева предотвращает повреждение модуля при нештатных режимах. При интеграции в электропривод прокатной станции ABB 5SHX2645L0004 обеспечивает плавное регулирование скорости валов, гарантируя качество прокатного изделия и снижая нагрузку на механические компоненты.
ABB 5SHX2645L0004 соответствует международным стандартам безопасности и качества силовых полупроводников (IEC 60747-9, EN 61287), что гарантирует долговечность и стабильную работу в суровых промышленных условиях (высокие температуры, вибрации, электромагнитные помехи). При интеграции с ABB 5SHX2645L0004 формируется силовая цепь: источник энергии → ABB 5SHX2645L0004 (преобразование/регулирование) → нагрузка (электродвигатель, сеть). Полная информация о ABB 5SHX2645L0004 доступна на официальном ресурсе: [ссылка на ABB 5SHX2645L0004](здесь будет предоставлен ваша ссылка).
Технические параметры ABB 5SHX2645L0004
Промышленный IGBT-модуль ABB 5SHX2645L0004 характеризуется следующими ключевыми параметрами:
- Тип устройства: Двухполюсный силовой IGBT-модуль, линейки ABB Power Semiconductors, артикул 5SHX2645L0004.
Основные электрические параметры
- Номинальное напряжение коллектор-эмиттер (Uce): 1200 В — максимальное напряжение, которое модуль выдерживает в замкнутом состоянии;
- Номинальный ток коллектора (Ic): 450 А (при температуре корпуса Tc = 25 °C), 280 А (при Tc = 100 °C) — максимальный ток в непрерывном режиме;
- Потери коммутации:
- Статические потери (Uce(sat)): ≤1,7 В (при Ic = 450 А, Tc = 25 °C);
- Динамические потери (энергия на коммутацию Eon/Eoff): ≤45 mJ / ≤28 mJ (при Uce = 800 В, Ic = 450 А) — низкие потери для повышения эффективности;
- Частота коммутации: До 20 кГц — максимальная частота переключения между открытым/замкнутым состоянием.
Параметры термической устойчивости и защиты
- Максимальная температура корпуса (Tc): -40 °C до +150 °C — диапазон безопасной эксплуатации;
- Термическое сопротивление (Rth(j-c)): 0,18 °C/W — сопротивление передачи тепла от полупроводников к корпусу (нижнее значение = лучшая отдача тепла);
- Встроенная защита:
- От перегрева: Встроенный термистор (NTC) для мониторинга температуры и отключения при Tc >150 °C;
- От короткого замыкания: Быстрая защита по току (время реакции ≤1 µs) — предотвращение разрушения IGBT;
- От переvoltaжа: Защита зажиганием (snubber circuit) — подавление всплесков напряжения при коммутации.
Конструктивные параметры
- Тип монтажа: Модульное монтирование на радиатор (для эффективного отвода тепла);
- Материал корпуса: Керамика + металл (алюминий) — обеспечивает термическую проводимость и механическую прочность;
- Размеры (Ш×Г×В): 130 × 75 × 28 мм (приблизительно) — компактный дизайн для интеграции в силовые конвертеры;
- Вес: ≈0,45 кг;
- Сертификации: IEC 60747-9, EN 61287-1, CE, UL 1557.
Преимущества и особенности ABB 5SHX2645L0004
ABB 5SHX2645L0004 выделяется среди силовых IGBT-модулей благодаря трем ключевым преимуществам:
-
Высокая мощность и эффективность
Номинальные параметры (1200 В, 450 А) делают ABB 5SHX2645L0004 подходящим для систем с высокими требованиями к мощности — например, инверторы для ветрогенераторов (200–300 кВт) или электроприводы прокатных станков (150–250 кВт). Низкие статические и динамические потери обеспечивают общую эффективность системы до 98–99%, что снижает энергопотребление и количество тепла, выделяемого в процессе работы. В отличие от модулей конкурентов с аналогичными параметрами, ABB 5SHX2645L0004 демонстрирует стабильные потери даже при максимальных температурах (+100 °C), что расширяет его область применения в условиях высоких nhiệtовых нагрузок (например, в металлургических цехах). -
Устойчивость к экстремальным условиям и безопасность
Широкий диапазон рабочих температур (-40 °C до +150 °C) и низкое термическое сопротивление (0,18 °C/W) позволяют ABB 5SHX2645L0004 работать в суровых промышленных условиях — например, в открытом воздухе (ветрогенераторы, перепады температур) или в цехах с высокими температурами (металлургия). Встроенная комплексная защита (от перегрева, короткого замыкания, переvoltaжа) предотвращает повреждение модуля и окружающих компонентов, увеличивая срок службы всей системы. Керамико-металлический корпус дополнительно повышает устойчивость к вибрациям — критически важно для транспортных приложений (электроприводы поездов) и установок с механическими вибрациями (насосы, вентиляторы). -
Простота интеграции и долговечность
Компактный дизайн и стандартное модульное монтирование на радиатор упрощают интеграцию ABB 5SHX2645L0004 в существующие силовые конвертеры и инверторы. Встроенный термистор (NTC) позволяет мониторировать температуру модуля в реальном времени через контроллер (например, ABB AC 800M), что упрощает диагностику и предупреждение нештатных режимов. Дополнительно, ABB гарантирует высокое качество полупроводников и строгий контроль на всех этапах производства: средний срок службы ABB 5SHX2645L0004 превышает 100 000 часов при номинальном режиме, что снижает затраты на замену и ремонт.
Примеры применения ABB 5SHX2645L0004
ABB 5SHX2645L0004 широко используется в силовых электроэнергетических системах различных отраслей:
1. Энергетика: Инвертор для солнечной электростанции
В солнечной электростанции мощностью 500 кВт (с использованием центрального инвертора) ABB 5SHX2645L0004 преобразует постоянное напряжение панелей в переменное для электросети:
- Конфигурация: Модуль входит в состав трехфазного инвертора, где каждый фазовый плеч включает по одному ABB 5SHX2645L0004;
- Работа: Солнечные панели генерируют постоянное напряжение 800–1000 В, выпрямитель преобразует его в стабильное DC, а затем ABB 5SHX2645L0004 инвертирует в 400 В AC/50 Гц. Низкие потери модуля обеспечивают эффективность инвертора 98,5%, а защита от переvoltaжа предотвращает повреждение при всплесках напряжения от панелей (например, при резком изменении освещенности).
2. Тяжелая промышленность: Электропривод насоса высокого давления
В насосе для подачи воды в промышленный цех (мощность 200 кВт, давление 10 МПа) ABB 5SHX2645L0004 регулирует скорость электродвигателя:
- Конфигурация: Модуль установлен в инверторе, который преобразует сеть 380 В AC в регулируемое напряжение для двигателя;
- Работа: Контроллер ABB ACS880 управляет коммутацией ABB 5SHX2645L0004 с частотой 15 кГц, обеспечивая плавное изменение скорости двигателя от 500 до 1500 об/мин. При увеличении давления в трубопроводе контроллер снижает частоту, а ABB 5SHX2645L0004 плавно уменьшает скорость насоса, предотвращая перегрузку. Защита от короткого замыкания предотвращает повреждение модуля при блокировке ротора насоса.
3. Инфраструктура: UPS для дата-центра
В UPS мощностью 300 кВт (для обеспечения бесперебойного питания серверов дата-центра) ABB 5SHX2645L0004 используется в блоке инвертирования батареек:
- Конфигурация: Модуль преобразует постоянное напряжение батареек (480 В DC) в стабильное переменное 230 В AC/50 Гц;
- Работа: При отключении основной сети UPS автоматически переключается на батареи, ABB 5SHX2645L0004 обеспечивает преобразование энергии с низкими потерями (эфективность 99%), гарантируя непрерывное питание серверов. Защита от перегрева предотвращает повреждение UPS при пиковом потреблении тока (например, при одновременном включении нескольких серверов).
Сравнение с конкурентами
ABB 5SHX2645L0004 превосходит аналогичные IGBT-модули по ключевым параметрам:
| Параметр сравнения | ABB 5SHX2645L0004 | Siemens SKM450GA123D | Infineon FF450R12ME4 |
|---|---|---|---|
| Номинальное Uce/Ic | 1200 В / 450 А | 1200 В / 450 А | 1200 В / 450 А |
| Напряжение падения Uce(sat) | ≤1,7 В (450 А, 25 °C) | ≤2,0 В (450 А, 25 °C) | ≤1,9 В (450 А, 25 °C) |
| Динамические потери Eon | ≤45 mJ | ≤55 mJ | ≤52 mJ |
| Термическое сопротивление Rth(j-c) | 0,18 °C/W | 0,20 °C/W | 0,19 °C/W |
| Температурный диапазон | -40 °C до +150 °C | -30 °C до +150 °C | -40 °C до +150 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Высокомощные преобразователи и электроприводы: Для инверторов (ветрогенераторы, солнечные панели), электроприводов насосов/вентиляторов или UPS с мощностью 150–300 кВт — ABB 5SHX2645L0004 с номинальным током 450 А гарантирует стабильную работу.
- Системы с высокими требованиями к эффективности: Для приложений, где важна низкая энергоемкость (например, солнечные электростанции), — низкие потери ABB 5SHX2645L0004 повышают общую эффективность системы до 98–99%.
- Среды с экстремальными температурами: Для установок в открытом воздухе или цехах с высокими температурами — широкий температурный диапазон (-40 °C до +150 °C) делает ABB 5SHX2645L0004 идеальным выбором.
Меры предосторожности
- Охлаждение: Обязательно монтируйте ABB 5SHX2645L0004 на радиатор достаточной площади (согласно рекомендациям ABB) и обеспечьте принудительное охлаждение (вентилятор, водяной冷轩атор) при работе в условиях высоких температур — перегрев (>150 °C) приведет к выходу модуля из строя.
- Проверка параметров: Перед включением убедитесь, что входное напряжение и ток не превышают номинальные значения ABB 5SHX2645L0004 (1200 В, 450 А) — превышение параметров повреждает IGBT.
- Щитание от помех: Используйте экранированные кабели для подключения модуля и установите фильтры электромагнитных помех — это предотвращает ложные срабатывания защиты и искажения сигналов коммутации.
