Описание

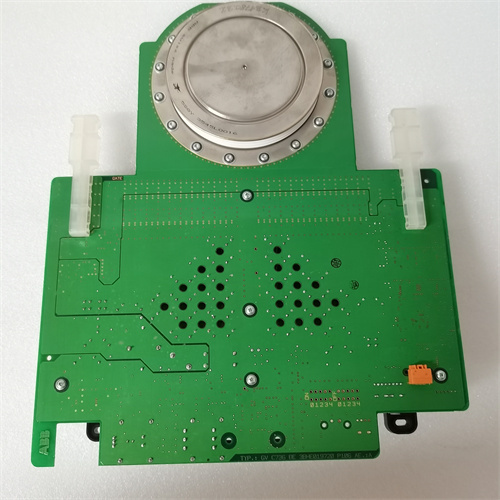

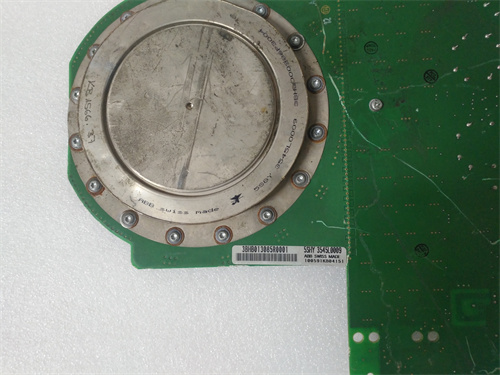

ABB 5SHY3545 – силовой модуль IGBT для высокомощных инверторов и выпрямителей ABB [ссылка на продукт]
Описание продукта
ABB 5SHY3545 является высокопроизводительным силовым модулем на основе полупроводников IGBT (Изолированно-шунтированный биполярный транзистор), разработанным компанией ABB – глобальным лидером в решениях для энергетики, промышленной автоматизации и силовой электроники. Этот модуль ABB 5SHY3545 специализируется на преобразовании электроэнергии в высокомощных инверторах, выпрямителях и системах управления мощными электродвигателями, обеспечивая эффективную коммутацию тока и стабильность работы критических процессов с мощностями до нескольких МВт [ссылка на продукт]. Благодаря компактной модульной конструкции, высокой токовой способностью и низкими энергетическими потерями, ABB 5SHY3545 легко интегрируется в инверторы ABB (например, ACS 800, ACS 6000), энергетические установки, металлургические заводы, нефтегазовые комплексы и тяжелое машиностроение, где требуется обработка высоких токов и напряжений. В составе высокомощных преобразователей ABB 5SHY3545 демонстрирует исключительную надежность и долговечность, подтверждая опыт ABB в разработке силовых компонентов для агрессивных промышленных условий [ссылка на продукт]. Особенно ценен ABB 5SHY3545 в прокатных линиях металлургических заводов, турбинных установках энергетических станций, крупных компрессорных станциях и системах электропривода тяжелых машин – где отказ силового модуля может привести к остановке всего производства или разрушению дорогостоящего оборудования.
Технические параметры
- Тип устройства: силовой модуль IGBT (полярный, с интегрированными диодами обратного восстановления)
- Основные электрические параметры:
- Номинальное напряжение коллектор-эмиттер (VCE): 4,5 кВ (абс.)
- Номинальный ток коллектора (IC): 1,2 кА (постоянный, при температуре корпуса 100 °C)
- Максимальный импульсный ток коллектора (ICM): 3,6 кА (длительность 10 мс)
- Потеря на коммутацию: ≤ 1,8 Дж (при коммутации тока 1,2 кА, напряжения 4,5 кВ)
- Параметры термического сопротивления:
- Термическое сопротивление коллектор-корпус (RthJC): 0,028 К/Вт
- Максимальная температура корпуса (Tc): 150 °C
- Максимальная температура диффузии (Tj): 175 °C
- Конструкционные особенности:
- Корпус: металлокерамический (MLP – Metal Ceramic Power Module), защищенный от влаги и пыли (класс защиты IP20 для внутреннего монтажа)
- Интегрированные компоненты: диоды обратного восстановления (Free-Wheeling Diodes, FWD) для защиты транзисторов
- Система охлаждения: поддержка водяного охлаждения (рекомендуемый расход воды 5 л/мин)
- Коммуникационные интерфейсы: входы управления栅евых электродов (TTL-уровни, 0–15 В), выводы индикации состояния (статус коммутации)
- Размеры: 140 мм (ширина) × 120 мм (высота) × 25 мм (толщина)
- Масса: 1,1 кг
- Стандарты соответствия: IEC 60747-9 (полупроводники), EN 61000-6-2 (ЭМС), UL 1558, CE, ISO 9001, RoHS
- Защитные функции: защита от короткого замыкания (встроенные диоды FWD), защита от перегрева (термический датчик в корпусе), защитаевых электродов от статического разряда (±25 кВ)
Преимущества и особенности
ABB 5SHY3545 выделяется высоким номинальным током (1,2 кА) и напряжением (4,5 кВ): позволяет обрабатывать мощности до 5,4 МВт (при частоте 50 Гц), что делает его подходящим для высокомощных инверторов и выпрямителей без необходимости параллельного соединения нескольких модулей. Ключевым преимуществом является низкие энергетические потери (≤1,8 Дж на коммутацию) и термическое сопротивление (0,028 К/Вт): снижает энергопотребление и нагрузку на систему охлаждения, что критично для длительной эксплуатации в условиях высоких температур. Модуль имеет интегрированные диоды FWD и термический датчик: упрощает конструкцию преобразователя (не требует дополнительных защитных диодов) и позволяет контролировать температуру в реальном времени, предотвращая перегрев и повреждение компонентов. Также ABB 5SHY3545 оснащен robustным металлокерамическим корпусом: защищает внутренние компоненты от механических повреждений, влаги и пыли, что актуально для промышленных условий с агрессивным окружением (например, металлургические заводы с высоким содержанием пыли). Особая особенность – высокая совместимость с инверторами ABB: идеально интегрируется в существующие схемы преобразователей ACS 800 и ACS 6000, не требуя модификации управляющих блоков, что упрощает модернизацию и замену старых модулей.
Прикладные области и кейсы
ABB 5SHY3545 широко используется в энергетике (турбинные инверторы в тепловых электростанциях, выпрямители в ветряных электростанциях), металлургии (инверторы для электродных печатей, приводы прокатных листов), тяжелом машиностроении (гидравлические прессы, дробилки), нефтегазовой сфере (компрессорные станции с высоковольтными двигателями) и морской технике (электрогенераторы на кораблях). В прокатных линиях металлургических заводов модуль управляет приводами крупных валов: ABB 5SHY3545 преобразует постоянный ток в переменный с регулируемой частотой, высокая токовая способность (1,2 кА) выдерживает нагрузки при прокатке толстых металлических листов, а низкие потери снижают эксплуатационные расходы. В тепловых электростанциях он используется в инверторах турбин: модуль обеспечивает стабильную коммутацию тока при резких изменениях мощности, а термический датчик сигнализирует о превышении температуры, предотвращая отказ инвертора. В компрессорных станциях нефтегазовых полей ABB 5SHY3545 работает в инверторах центробежных компрессоров: высокое напряжение (4,5 кВ) соответствует требованиям высоковольтных сетей, а robustный корпус защищает модуль от пыли и влаги.
Сравнение с конкурентами
По сравнению с аналогичными силовыми модулями IGBT от других брендов (например, Siemens 1MBI450U4B-120, Mitsubishi CM1000HC-66H), ABB 5SHY3545 имеет несколько преимуществ. Во-первых, более высокое номинальное напряжение (4,5 кВ против 3,3–4,0 кВ у аналогов) – подходит для высоковольтных приложений без необходимости использования дополнительных защитных компонентов. Во-вторых, низкие потери на коммутацию и термическое сопротивление – обеспечивают более высокую эффективность преобразования энергии (до 98%), в то время как конкуренты имеют потери на 15–20% выше. В-третьих, глубокая интеграция с инверторами ABB и длительная гарантия (2 года) – обеспечивают надежность и поддержку от производителя, что критично для энергетических объектов с длительным жизненным циклом. Недостатком по сравнению с Mitsubishi CM1000HC-66H является несколько большие размеры, но для приложений с высокими требованиями к мощности и надежности ABB 5SHY3545 является более оптимальным решением.
Советы по выбору и предостережения
При выборе ABB 5SHY3545 необходимо учитывать параметры инвертора/выпрямителя (номинальное напряжение, ток, мощность) и условия эксплуатации (температура, тип охлаждения). Для менее мощных приложений (≤2 МВт) рекомендуется модель ABB 5SHY3531 с номинальным током 0,6 кА. При установке ABB 5SHY3545 следует обеспечить эффективное водяное охлаждение (расход воды не менее 5 л/мин), использовать высококачественные силовые кабели и защитить сигнальные выводы от электромагнитных помех. Перед эксплуатацией необходимо проверить исправность栅евых электродов (с помощью мультиметра), калибрировать термический датчик и убедиться в герметичности корпуса (отсутствие влаги и пыли). Важно регулярно проверять состояние модуля (температуру, потери на коммутацию) через систему мониторинга инвертора и заменять модуль при появлении признаков деградации (рост потерь, нестабильная коммутация) – это позволяет предотвратить поломку инвертора и остановку производства. Не рекомендуется использовать ABB 5SHY3545 в условиях температуры корпуса выше 150 °C, без должной системы охлаждения или с параметрами, превышающими номинальные (напряжение, ток) – это может привести к разрушению модуля и аварии.
