Описание

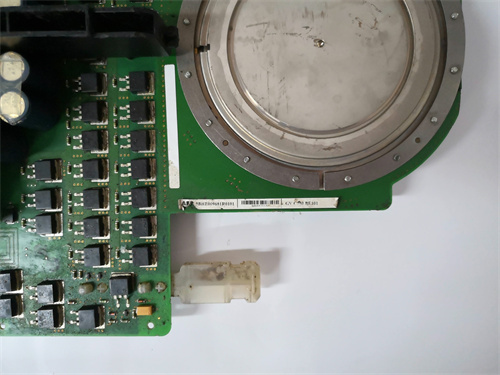

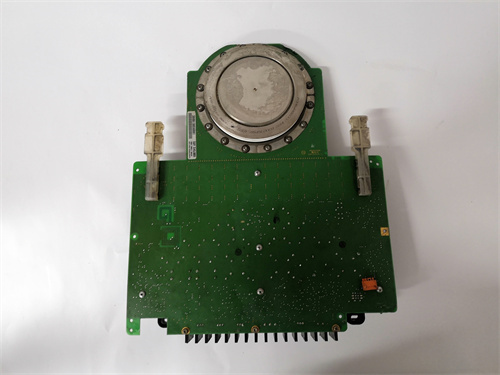

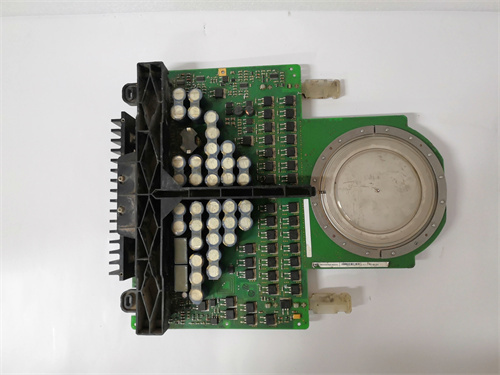

Общая информация о продукте ABB 5SHY3545L0009
ABB 5SHY3545L0009 — это промышленный полупроводниковый модуль (IGBT-модуль) для силовых электроэнергетических систем, предназначенный для преобразования электроэнергии в преобразователях частоты и инверторах. Этот модуль сочетает в себе высокую токовую выносимость с низкими потерями энергии, что делает его незаменимым в энергетике, металлургии и тяжелой промышленности. Благодаря своей спецификации ABB 5SHY3545L0009 широко применяется в системах с высокими нагрузками, где требуется эффективное преобразование напряжения и тока. Полная информация о ABB 5SHY3545L0009, включая данные о монтаже и охлаждении, доступна на официальном ресурсе: [ссылка на ABB 5SHY3545L0009](здесь будет предоставлен ваша ссылка).
ABB 5SHY3545L0009 оснащен современными IGBT-транзисторами и диодными мостами, что гарантирует стабильную работу при высоких токах и напряжениях. Модуль легко интегрируется с контроллерами ABB ACS880 и ACS580, поддерживая сигналы управления через оптические изоляторы. Благодаря этому ABB 5SHY3545L0009 становится ключевым элементом в силовых преобразователях, например, при регулировке скорости крупных двигателей в металлургических цехах или преобразовании энергии в солнечных электростанциях.
Технические параметры ABB 5SHY3545L0009
IGBT-модуль ABB 5SHY3545L0009 характеризуется следующими параметрами:
-
Тип устройства: Мощный полупроводниковый модуль с IGBT-транзисторами для силовых преобразователей (инверторов, преобразователей частоты).
-
Электрические характеристики:
- Номинальное напряжение коллектор-эмиттер: 1700 В;
- Номинальный ток collector (при 25 °C): 450 А;
- Максимальный импульсный ток: 900 А (длительность 10 мс);
- Сопротивление открытой цепи: 0,003 Ом;
- Время коммутации: ≤50 нс (включение), ≤70 нс (выключение).
-
Конструктивные параметры:
- Тип монтажа: На охлаждающую плиту (теплопроводящий контакт);
- Габариты: 190 × 140 × 40 мм (ширина × высота × толщина);
- Вес: ≈1,8 кг;
- Материал корпуса: Металл с изоляционным покрытием;
- Степень защиты: IP00 (требует внешней защиты в электрошкафе);
- Температурный диапазон работы: -40 °C до +150 °C (температура ЖКТ).
-
Защита и сигналы:
- Защита: От перегрева (через термистор), перегрузки, коротких замыканий;
- Сигналы управления: Оптические изоляторы (входы для включения/выключения);
- Изоляция: 4 кВ (между силовой и управляющей частями).
Преимущества и особенности ABB 5SHY3545L0009
ABB 5SHY3545L0009 выделяется среди силовых модулей благодаря следующим характеристикам:
- Высокая токовая выносимость: 450 А номинального тока и 900 А импульсного позволяет использовать модуль в системах с крупными двигателями (например, прокатных станков в металлургии или насосах в водопроводных системах).
- Низкие потери энергии: Современные IGBT-транзисторы с низким сопротивлением открытой цепи (0,003 Ом) снижают тепловыделение, что уменьшает нагрузку на системы охлаждения.
- Надежность в экстремальных условиях: Работа при температуре ЖКТ до +150 °C и устойчивость к вибрациям делают его подходящим для эксплуатации в агрессивных средах (например, шахты или морские платформы).
- Простота интеграции: Оптические изоляторы для сигналов управления обеспечивают безопасное соединение с контроллерами, исключая влияние высоковольтных помех.
Примеры применения ABB 5SHY3545L0009
ABB 5SHY3545L0009 используется в сферах с высокими энергопотребностями:
- Металлургические заводы: Преобразователи частоты для прокатных станков — модуль регулирует ток двигателей, обеспечивая плавное изменение скорости в процессе прокатки металла.
- Электростанции: Инверторы для солнечных и ветряных установок — ABB 5SHY3545L0009 преобразует постоянный ток генераторов в переменный, синхронизируя его с сетью электроснабжения.
- Наливные станции: Управление крупных насосов — модуль регулирует ток насосов, обеспечивая стабильное давление в трубопроводах при изменяющихся нагрузках.
Сравнение с конкурентами
В сравнении с аналогами (например, Siemens 1MBI450U4C-170, Mitsubishi CM450DU-24NFH) ABB 5SHY3545L0009 имеет преимущества:
| Параметр сравнения | ABB 5SHY3545L0009 | Siemens 1MBI450U4C-170 | Mitsubishi CM450DU-24NFH |
|---|---|---|---|
| Номинальный ток | 450 А | 450 А | 450 А |
| Максимальная температура ЖКТ | +150 °C | +150 °C | +125 °C |
| Сопротивление открытой цепи | 0,003 Ом | 0,0035 Ом | 0,004 Ом |
ABB 5SHY3545L0009 предлагает лучшие характеристики теплового режима и низкие потери энергии, что делает его оптимальным для систем с длительной нагрузкой.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Крупные двигатели и агрегаты: Для металлургии, энергетики или водопроводных систем ABB 5SHY3545L0009 с 450 А током обеспечивает надежное преобразование энергии.
- Системы с интенсивным тепловыделением: При наличии эффективного охлаждения (водяного или воздушного) его высокая температура ЖКТ (+150 °C) позволяет работать в тяжелых условиях.
- Интеграция с ABB преобразователями: При использовании ACS880 или ACS580 модуль обеспечивает максимальную совместимость и минимальные потери в системе.
Меры предосторожности
- Охлаждение: Обязательно использовать систему охлаждения (водяной или воздушный радиатор) с достаточной мощностью — перегрев ЖКТ выше +150 °C вызывает повреждение IGBT.
- Электрическая защита: Устанавливать дополнительные защитные реле и предохранители для защиты от кратких замыканий в силовых цепях.
- Монтаж: Соблюдать torque при закреплении на охлаждающей плите (согласно руководству) — недостаточное прилегание увеличивает тепловое сопротивление.
- Проверка изоляции: Перед монтажем проверять изоляцию между силовой и управляющей частями — повреждение изоляции может привести к авариям.
5SHY3545L0009
