Описание
Общие сведения о продукте ABB 5SHY3545L0009

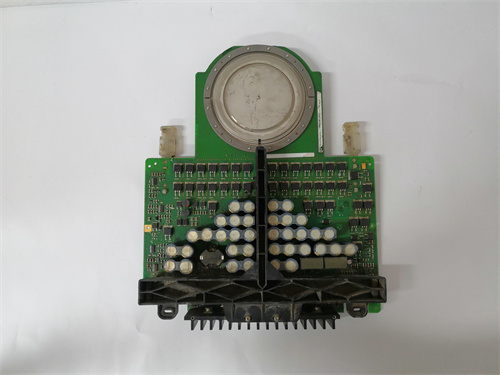

Первым и ключевым моментом является то, что ABB 5SHY3545L0009 — это высокомощный силовой модуль на основе полупроводниковых компонентов (IGBT-модуль) компании ABB, разработанный для использования в инверторах, преобразователях напряжения и системах электропитания высокомощных промышленных двигателей. Он обеспечивает эффективное преобразование энергии, высокую надежность и возможность работы в тяжелых условиях, что делает его незаменимым в системах с повышенными требованиями к мощности и стабильности. Детальную информацию о технических характеристиках, режимах эксплуатации и условиях монтажа ABB 5SHY3545L0009 можно найти по официальной ссылке продукта: [ссылка на ABB 5SHY3545L0009]. Именно благодаря высокому током, низким потерям энергии и устойчивости к тепловым нагрузкам ABB 5SHY3545L0009 стал востребованным в металлургической, энергетической, нефтегазовой и тяжелой промышленности — где отбой силового модуля может привести к остановке крупных агрегатов (двигатели конвейеров, компрессоры, насосы) и серьезным экономическим потерям.
Технические параметры ABB 5SHY3545L0009
Параметры ABB 5SHY3545L0009 соответствуют строгим стандартам промышленной мощности и надежности, гарантируя стабильную работу даже в условиях высоких температур и сильных вибраций:
- Тип устройства: Модуль с интегрированными полевыми транзисторами с изоляцией затвора (IGBT) в трехфазной конфигурации, предназначенный для монтажа на радиаторах или системах водяного охлаждения в корпусах инверторов.
- Электрические характеристики:
- Номинальное напряжение коллектор-эмиттер: 1700 В — позволяет использовать модуль в системах с напряжением сети 690 В AC (стандарт для промышленных двигателей средней и большой мощности).
- Номинальный ток (при охлаждении 25 °C): 450 А — обеспечивает питание двигателей мощностью до 315 кВт (при напряжении 690 В AC), что достаточно для крупных агрегатов (например, приводов прокатных станков).
- Максимальный импульсный ток (10 мс): 1350 А — выдерживает кратковременные перегрузки (например, при старте двигателя с большим моментом инерции).
- Сопротивление открытого затвора: 3,5 мОм — низкие потери энергии при коммутации, что снижает тепловыделение и увеличивает эффективность преобразования.
- Характеристики коммутации:
- Максимальная частота коммутации: 16 кГц — поддерживает высокие частоты ШИМ (широтно-импульсная модуляция), необходимые для плавной регулировки скорости двигателей.
- Время открытия/закрытия: ≤50 нс / ≤100 нс — быстрая коммутация, минимизирующая потери энергии и тепловыделение.
- Тепловые параметры:
- Максимальная температура коллектора: 150 °C — устойчив к высоким тепловым нагрузкам, что позволяет использовать модуль в системах с интенсивным теплоотводом.
- Теплоотдача коллектор-оболочка: 0,15 °C/W — эффективное теплоотводение, требует использование радиаторов или водяных систем охлаждения с тепловым потоком ≥500 Вт.
- Конструктивные параметры:
- Тип корпуса: Модуль в металлическом корпусе с изоляцией (ISO 2) — обеспечивает электрическую безопасность и эффективное теплоотводение.
- Размеры: 190 мм × 140 мм × 45 мм — компактный дизайн, позволяет монтировать в плотных корпусах инверторов.
- Тип соединений: Клеммные соединения M8 — надежные контакты для токов до 450 А, допускающие многократное монтаж и демонтаж.
- Защита:
- Встроенные диоды обратного направления (FWD) — защищают IGBT от перенапряжений при обратном ходе тока (например, при рекуперации энергии от двигателя).
- Защита от статического электричества — корпус модуля экранирован, предотвращает повреждение компонентов при монтаже.
- Сертификации: Соответствует стандартам IEC 60747-9 (полупроводники с изоляцией затвора), UL 1557 (системы электропитания), RoHS (экологичность материалов) — допущен к использованию в европейских, американских и российских системах.
Преимущества и особенности ABB 5SHY3545L0009
Основные преимущества ABB 5SHY3545L0009 заключаются в высокой мощности, эффективности и надежности — именно эти характеристики отличают его от стандартных силовых модулей:
- Высокая токовая способность и перегрузочность: ABB 5SHY3545L0009 выдерживает номинальный ток 450 А и импульсный ток до 1350 А, что позволяет использовать его в системах с кратковременными перегрузками — например, на металлургическом заводе при запуске привода роликов с тяжелой заготовкой, где ток может кратко превысить номинальный в 3 раза.
- Низкие потери энергии и высокая эффективность: Благодаря низкому сопротивлению открытого затвора (3,5 мОм) и быстрой коммутации ABB 5SHY3545L0009 обеспечивает потери энергии ≤2% при номинальной нагрузке. Это значительно ниже, чем у аналогичных модулей конкурентов (3–4%), что снижает потребление электроэнергии и тепловыделение в инверторе.
- Устойчивость к высоким температурам: Максимальная температура коллектора 150 °C делает ABB 5SHY3545L0009 подходящим для использования в условиях интенсивного теплоотвода — например, в закрытых корпусах инверторов на нефтегазовых площадках, где температура окружающей среды достигает 60–70 °C.
- Интегрированные защитные компоненты: Встроенные диоды обратного направления (FWD) и защита от статического электричества упрощают дизайн инвертора, так как не требуется дополнительных внешних защитных устройств. Это снижает стоимость системы и уменьшает вероятность отказов из-за несовместимости компонентов.
- Совместимость с контроллерами ABB: ABB 5SHY3545L0009 идеально совместим с платами управления инверторов ABB (например, ABB 3BHB005171R0101), что гарантирует оптимальную синхронизацию коммутации IGBT и минимизацию потерь энергии. При замене модуля не требуется перепрограммирование контроллера — достаточно установить и подключить, что сокращает время простоя оборудования.
Примеры применения ABB 5SHY3545L0009 в отраслях
ABB 5SHY3545L0009 широко используется в отраслях с высокомощными двигателями и инверторами:
- Металлургия: На горных прокатных станках ABB 5SHY3545L0009 установлен в инверторе ABB ACS800, который управляет двигателем роликов мощностью 250 кВт. Модуль обеспечивает ток до 450 А при напряжении 690 В AC, поддерживая стабильную прокатку металлической заготовки. При кратковременных перегрузках (например, при прокате толстого листа) он выдерживает ток до 1350 А, предотвращая отключение инвертора и брак продукции.
- Энергетика: В гидроэлектростанции ABB 5SHY3545L0009 используется в инверторе рекуперации энергии, который преобразует переменный ток от генератора (при замедлении турбины) в постоянный для заряда батарей энергоблока. Высокая эффективность модуля (≥98%) минимизирует потери энергии, увеличивая КПД всей системы рекуперации.
- Нефтегаз: На газоперерабатывающем заводе ABB 5SHY3545L0009 управляет инвертором привода компрессора мощностью 315 кВт. Модуль работает в условиях высокой температуры (окружающая среда 65 °C) с водным охлаждением, выдерживая постоянный ток 400 А и обеспечивая стабильное сжатие газа. Защита от статического электричества предотвращает повреждение при монтаже в пыльных условиях.
- Тяжелая промышленность: На шахте ABB 5SHY3545L0009 установлен в инверторе подъемного насоса мощностью 200 кВт. Вибрационная устойчивость модуля и надежные клеммные соединения гарантируют его работоспособность при сильных вибрациях от движения шахтного лифта, предотвращая остановку транспортировки руды.
Сравнение ABB 5SHY3545L0009 с конкурентами
Для понимания преимуществ ABB 5SHY3545L0009 сравним его с аналогичным IGBT-модулем Siemens 1SFA896101R1200:
| Параметр | ABB 5SHY3545L0009 | Siemens 1SFA896101R1200 |
|---|---|---|
| Номинальный ток | 450 А (при 25 °C) | 400 А (при 25 °C) |
| Максимальный импульсный ток | 1350 А (10 мс) | 1200 А (10 мс) |
| Сопротивление открытого затвора | 3,5 мОм | 4,2 мОм |
| Максимальная температура коллектора | 150 °C | 125 °C |
| Совместимость с инверторами ABB | Полная (ACS800, ACS600) | Ограниченная (требует адаптера) |
Из сравнения видно, что ABB 5SHY3545L0009 превосходит конкурента по токовой способности, импульсному перегрузке, низким потерям энергии и устойчивости к высоким температурам — это делает его более надежным выбором для высокомощных систем на базе инверторов ABB.
Советы по выбору и мерам предосторожности для ABB 5SHY3545L0009
Советы по выбору
- Определите параметры двигателя: Выбирайте ABB 5SHY3545L0009 если ваш двигатель имеет мощность до 315 кВт и работает от сети 690 В AC. Для более мощных двигателей (>315 кВт) используйте модуль ABB 5SHY3550L0010 (500 А) или комбинируйте несколько ABB 5SHY3545L0009 в параллельной конфигурации.
- Проверьте условия охлаждения: Убедитесь, что система охлаждения (радиатор или водяной охладитель) обеспечивает тепловыделение ≥500 Вт — недостаток охлаждения приведет к перегреву модуля и сокращению его срока службы.
- Рассмотрите тип инвертора: ABB 5SHY3545L0009 идеально подходит для инверторов ABB ACS800 и ACS600. Для других марок инверторов проверьте совместимость параметров коммутации (частота ШИМ, уровень управления затвором) — несоответствие может привести к повреждению модуля.
Меры предосторожности
- Монтаж: Монтируйте ABB 5SHY3545L0009 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB 5SHY3545L0009]):
- Выполняйте монтаж только после полного отключения питания инвертора и разрядки конденсаторов шин питания (ожидание не менее 15 минут) — высокое напряжение на шинах может привести к поражению или повреждению модуля.
- Крепите модуль к радиатору с использованием теплопроводящего компунда (теплоотдача ≥1,5 Вт/(м·К)) — гарантируйте эффективное теплоотводение от коллектора к охладителю.
- Соблюдайте момент затяжки клемм (3,5 Н·м для M8) — недостаточный момент приведет к повышенному контактному сопротивлению и перегреву, а чрезмерный — к повреждению корпусов.
- Тестирование: После монтажа запустите инвертор в режиме тестирования (без нагрузки):
- Проверьте температуру коллектора с помощью термометра инфракрасного излучения — при номинальной нагрузке она не должна превышать 100 °C.
- Имитируйте импульсный ток 1350 А (с помощью тестового стенда) — убедитесь, что модуль не срабатывает защита и не испытывает повреждений.
- Обслуживание: Проводите годовое обслуживание:
- Проверьте состояние клеммных соединений — ослабленные контакты должны быть затянуты до рекомендуемого момента.
- Замените теплопроводящий компунд на радиаторе — старый компунд теряет эффективность, что увеличивает риск перегрева.
- Контролируйте параметры работы через ПО ABB Drive Composer — отклонения токов или температуры могут свидетельствовать о начальной деградации IGBT и требовать замены модуля.
