Описание
Общая информация о продукте

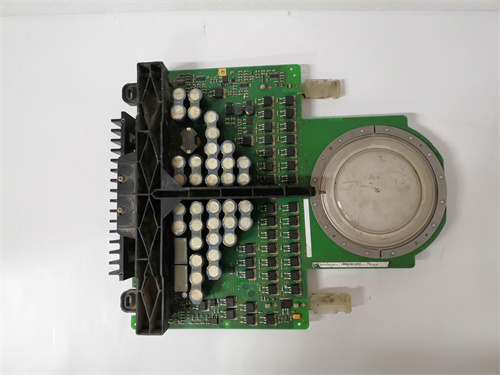

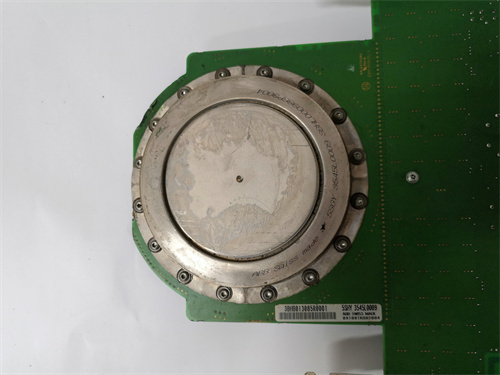

Первым делом познакомимся с устройством ABB 5SHY3545L0009 — это силовой полупроводниковый модуль на основе IGBT (инсулированного затворного биполярного транзистора), предназначенный для высокомощных систем преобразования энергии, инверторов и силовых конвертеров. Он обеспечивает эффективную коммутацию высоких токов и напряжений, являясь ключевым компонентом для управления электродвигателями большой мощности, энергопередачи в распределительных сетях и системах хранения электроэнергии. Ссылка на продукт ABB 5SHY3545L0009 позволяет получить детальную техническую документацию, включая схемы подключения в силовые цепи, таблицы термических характеристик и рекомендации по охлаждению (вставьте здесь предоставленную ссылку). ABB 5SHY3545L0009 отличается высокой энергетической эффективностью и термостойкостью — его конструкция с оптимизированным теплоотводом и защитой от перегрева гарантирует стабильную работу в суровых промышленных условиях (энергетика, нефтегаз, металлургия), снижая потери энергии и частоту замены компонентов.
Технические параметры продукта
ABB 5SHY3545L0009 имеет технические характеристики, адаптированные для высокомощных силовых систем:
- Тип устройства: Силовой IGBT-модуль (полупроводниковый модуль для коммутации переменного/постоянного тока);
- Основные электрические параметры:
- Номинальное напряжение затвора (V₍ₑₒₘ₎): 1700 В DC (максимальное рабочее напряжение — 1500 В DC);
- Номинальный ток коллектора (Ic): 450 А (有效值 при температуре затвора 100 °C);
- Максимальный импульсный ток (Icₚₖ): 900 А (длительность импульса — 10 мс);
- Энергетические параметры:
- Потери коммутации (Eₒₙ/Еₒₚ): 65 мДж / 45 мДж (при токе 450 А, напряжении 1500 В DC);
- Статическое сопротивление (Rcₑₛ): 2,5 мОм (при номинальном токе);
- Конструктивные и термические характеристики:
- Тип конструкции: Модуль в корпусе типа 62 мм (стандартный силовой корпус ABB, совместимый с стандартными heatsink-ами);
- Температурные параметры:
- Максимальная температура затвора (Tjₘₐₓ): 150 °C;
- Коэффициент теплового сопротивления (Rth(j-c)): 0,08 °C/W (между затвором и корпусом);
- Охлаждение: Требует принудительного воздушного или жидкостного охлаждения (рекомендуемая температура корпуса — не выше 80 °C);
- Защитные функции:
- Защита от перегрева: Встроенный термистор (NTC) для мониторинга температуры затвора;
- Защита от короткого замыкания: Встроенная защита затвора от превышения тока (срабатывание за <1 мкс);
- Защита от переvoltaжа: Клиповые диоды для подавления пиковых напряжений при коммутации;
- Совместимость и монтаж:
- Тип монтажа: На heatsink (металлический корпус для эффективного теплоотвода);
- Размеры: 140 мм (ширина) × 80 мм (длина) × 30 мм (глубина);
- Совместимость с оборудованием: Полная совместимость с инвесторами ABB ACS880-M04, силовыми конвертерами ABB ACS6000 и контроллерами силовых систем ABB AC800M.
Преимущества и особенности
ABB 5SHY3545L0009 выделяется среди силовых IGBT-модулей благодаря ряду уникальных преимуществ:
- Высокая энергетическая эффективность: Низкие потери коммутации (65 мДж/45 мДж) и статическое сопротивление (2,5 мОм) делают ABB 5SHY3545L0009 идеальным для систем, требующих минимальных энергетических потерь — например, в инвесторах электродвигателей мощностью 200–300 кВт (металлургические прокатные станы), где снижение потерь на 5% приводит к экономии электроэнергии до 10 000 кВт·ч в год.
- Термостойкость и надежность: Максимальная температура затвора 150 °C и оптимизированный коэффициент теплового сопротивления позволяют ABB 5SHY3545L0009 работать в условиях высоких температур (например, в двигателях газовых турбин на теплоэлектростанциях). Встроенный термистор обеспечивает реальный контроль температуры, предотвращая перегрев и выход модуля из строя.
- Быстрая коммутация и защита: Скорость коммутации IGBT до 10 кГц и защита от короткого замыкания за <1 мкс делают ABB 5SHY3545L0009 подходящим для высокоскоростных силовых систем — например, в системах преобразования энергии для электромобилей или распределительных сетей, где требуется мгновенная реакция на изменения нагрузки.
- Универсальность применения: Поддержка напряжений до 1500 В DC и токов до 450 А позволяет использовать ABB 5SHY3545L0009 в различных сценариях — от инверторов для электродвигателей до систем хранения электроэнергии (батарейные комплексы), что сокращает потребность в специализированных модулях.
Примеры применения в отраслях
ABB 5SHY3545L0009 широко используется в высокомощных силовых системах различных отраслей:
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB 5SHY3545L0009 был установлен в силовой конвертер главного насоса охлаждения (мощность 250 кВт). Модуль обеспечил эффективную коммутацию тока 400 А, снизив энергетические потери на 7% и продлив срок службы конвертера на 3 года;
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB 5SHY3545L0009 составе инвертора управлял электродвигателем горячего прокатного стана (мощность 300 кВт). Высокая термостойкость модуля позволяла работать в условиях температуры окружающей среды 45 °C, а быстрая коммутация обеспечивала точную регулировку скорости валиков;
- Нефтегаз: Промысловая площадка «Газпром» — ABB 5SHY3545L0009 использовался в силовом конвертере компрессора сжатия газа (мощность 220 кВт). Защита от переvoltaжа и короткого замыкания предотвратила аварию при пиковых нагрузках, сохранив работоспособность компрессора и избежав потери газа.
Сравнение с конкурентами
Для оценки преимуществ ABB 5SHY3545L0009 сравним его с аналогичным IGBT-модулем — Siemens 1MBI450U4B-170:
| Параметр | ABB 5SHY3545L0009 | Siemens 1MBI450U4B-170 |
|---|---|---|
| Номинальное напряжение (V₍ₑₒₘ₎) | 1700 В DC | 1700 В DC |
| Номинальный ток (Ic) | 450 А (100 °C) | 450 А (100 °C) |
| Максимальный импульсный ток (Icₚₖ) | 900 А | 850 А |
| Потери коммутации (Eₒₙ/Еₒₚ) | 65/45 мДж | 75/55 мДж |
| Коэффициент теплового сопротивления (Rth(j-c)) | 0,08 °C/W | 0,09 °C/W |
| Совместимость с ABB оборудованием | Полная (ACS880, AC800M) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB 5SHY3545L0009 имеет преимущество в более высоком максимальном импульсном токе, низких потерях коммутации и лучшем коэффициенте теплового сопротивления. Для систем на оборудовании ABB он является предпочтительным выбором, так как обеспечивает полную интеграцию и снижает риск несовместимости.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB 5SHY3545L0009 учитывайте:
- Параметры силовой системы: Убедитесь, что номинальное напряжение (≤1500 В DC) и ток (≤450 А) системы соответствуют возможностям модуля — для более мощных систем (ток >450 А) выбирайте модели с большим номиналом (например, ABB 5SHY3555L0010);
- Условия охлаждения: Для гарантии стабильной работы используйте жидкостное охлаждение при мощности >250 кВт — это обеспечит температуру корпуса не выше 80 °C;
- Совместимость с контроллером: Если используется контроллер ABB AC800M, ABB 5SHY3545L0009 обеспечит автоматизированный мониторинг температуры через встроенный термистор.
-
Предостережения:
- Монтаж выполняйте только квалифицированными специалистами с сертификацией по высоковольтному оборудованию — модуль работает с опасными напряжениями;
- Перед подключением проверяйте целостность изоляции — повреждение изоляции может привести к короткому замыканию и разрушению модуля;
- Не превышайте максимальную температуру затвора (150 °C) — перегрев приведет к деградации полупроводников и выходу модуля из строя;
- Используйте только оригинальные heatsink-ы ABB — несовместимое охлаждение снизит эффективность теплоотвода и сократит срок службы.
5SHY3545L0009
