Описание
Общая информация о продукте ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101

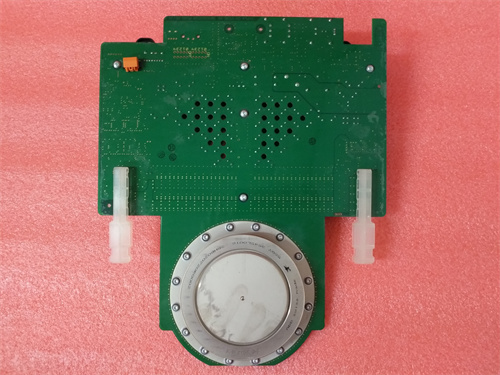

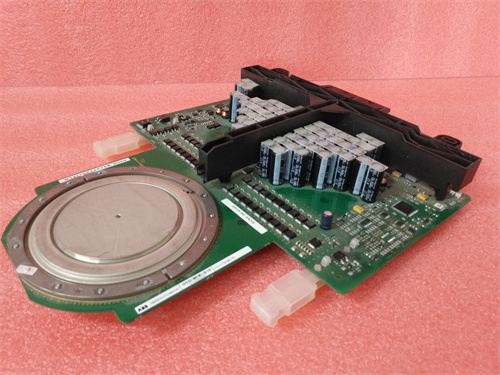

ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 — это силовой модуль ИGBT (инверторный транзистор) для высоковольтных систем преобразования электроэнергии, разработанный компанией ABB для использования в промышленных инверторах, преобразователях частоты и системах тяги. Этот модуль сочетает в себе высокую надежность и эффективность, что делает его незаменимым в приложениях, где требуется управление большими мощностями с минимальными потерями энергии. Благодаря своей конструкции и защитным функциям ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 широко применяется в энергетике, металлургии и электротранспорте. Полная информация о ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101, включая спецификации и руководства по эксплуатации, доступна на официальном ресурсе: [ссылка на ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101](здесь будет предоставлен ваша ссылка).
ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 оснащен высокопроизводными ИGBT-чипами и диодами обратного направления, обеспечивая быструю коммутацию и низкие потери. Модуль имеет встроенную систему охлаждения и защиту от перегрева, перегрузки и коротких замыканий, что гарантирует стабильность работы в агрессивных условиях. Благодаря этому ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 становится ключевым компонентом в системах с высокими требованиями к надежности, таких как приводы электродвигателей в металлургических комбинатах или инверторы в солнечных электростанциях.
Технические параметры ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101
Силовой модуль ИGBT ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 характеризуется следующими параметрами:
-
Тип устройства: Модуль полумостовой конфигурации (6 ИGBT-чипов + 6 диодов) для трехфазных систем преобразования энергии.
-
Электрические характеристики:
- Номинальное напряжение коллектор-эмиттер: 3300 В;
- Номинальный ток collector: 1200 А (при температуре壳 25 °C);
- Максимальный импульсный ток: 3000 А (длительность 10 мс);
- Вольтаж открытия (VCE(sat)): ≤2,8 В (при номинальном токе);
- Время коммутации: ≤500 нс (включение), ≤600 нс (выключение).
-
Термические характеристики:
- Максимальная температура джункции (Tj): 150 °C;
- Теплопроводность модуля: 0,15 K/W (между чипом и базой);
- Тип охлаждения: Водяное или воздушное (рекомендуемое потоковое сопротивление ≤0,08 K/W).
-
Конструктивные параметры:
- Габариты: 340 × 140 × 70 мм (ширина × высота × глубина);
- Материал корпуса: Металл陶瓷 (высокая теплопроводность);
- Тип соединения: Клеммы с винтовым зажимом (для силовых проводов сечением до 120 мм²);
- Степень защиты: IP20 (для монтажа в закрытых инверторных шкафах).
-
Функциональные возможности:
- Защита: Встроенные датчики температуры (NTC), защита от перегрева и коротких замыканий;
- Управление: Требует внешнего драйвера (совместим с драйверами ABB SKYPER);
- Устойчивость: Выдерживает вибрации до 10–2000 Гц и импульсы шока до 50 Г.
Преимущества и особенности ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101
ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 выделяется среди силовых модулей благодаря следующим характеристикам:
- Высокая мощностная плотность: Совмещение 3300 В и 1200 А в компактном корпусе позволяет использовать модуль в инверторах с ограниченным пространством, например, в подвижных электроприводах.
- Низкие потери энергии: Низкое напряжение открытия (≤2,8 В) и быстрое коммутирование сокращают потери на перемене состояния, что критично для систем с высоким коэффициентом полезного действия (например, в солнечных электростанциях).
- Надежность в экстремальных условиях: Максимальная температура джункции 150 °C и встроенная защита от перегрева гарантируют работу в агрессивных средах, таких как металлургические печи или двигатели с интенсивным нагревом.
- Интеграция с системами ABB: Совместимость с драйверами SKYPER и защитными реле ABB упрощает внедрение в существующие инверторные системы, сокращая время наладки.
Примеры применения ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101
ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 используется в сферах, где требуется управление высокими мощностями:
- Металлургические комбинаты: Приводы прокатных станов — модуль управляет электродвигателями мощностью до 5 МВт, обеспечивая плавную регулировку скорости и выдерживание больших токов при старте.
- Электростанции: Инверторы для генераторов ветряных или гидроэнергетических установок — ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 преобразует постоянный ток генератора в переменный, с низкими потерями и высокой надежностью.
- Электротранспорт: Двигатели тяги электровозов или троллейбусов — модуль обеспечивает быструю коммутацию, адаптируясь к переменным нагрузкам при старте и торможении.
Сравнение с конкурентами
В сравнении с аналогами (например, Siemens 3WT, Mitsubishi CM3000DU-12NFH) ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 имеет преимущества:
| Параметр сравнения | ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 | Siemens 3WT (3300 В/1200 А) | Mitsubishi CM3000DU-12NFH |
|---|---|---|---|
| Вольтаж открытия (VCE(sat)) | ≤2,8 В | ≤3,0 В | ≤3,2 В |
| Максимальный импульсный ток | 3000 А | 2800 А | 2700 А |
| Температура джункции | 150 °C | 150 °C | 150 °C |
ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 предлагает низкие потери энергии и больший импульсный ток, что делает его оптимальным для систем с переменными нагрузками и высокими требованиями к надежности.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Высоковольтные системы: Для установок с напряжением 3300 В и токами до 1200 А (например, в металлургии или энергетике) ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101 обеспечивает оптимальное сочетание мощности и надежности.
- Системы с переменными нагрузками: При наличии импульсных токов (например, при старте двигателей) его максимальный импульсный ток 3000 А предотвращает сбои.
- Интеграция с ABB: Если предприятие использует драйверы SKYPER или защитные системы ABB, модуль гарантирует полную совместимость и минимальные риски несовместимости.
Меры предосторожности
- Охлаждение: Обеспечить эффективное охлаждение (водяное или воздушное) с потоковым сопротивлением ≤0,08 K/W — перегрев может привести к повреждению ИGBT-чипов.
- Управление драйвером: Использовать только совместимые драйверы (например, SKYPER 32R) — неправильное управление может вызвать сбой коммутации.
- Монтаж: Надежно закрепить модуль и силовые провода — ослабление контактов может привести к повышенному теплу выделению и повреждению.
- Диагностика: Регулярно проверять сигналы датчиков температуры (NTC) — повышение температуры может свидетельствовать о проблемах с охлаждением или деградацией чипов.
5SHY3545L0016
