Описание

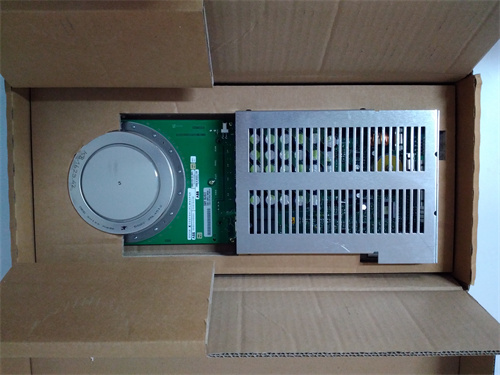

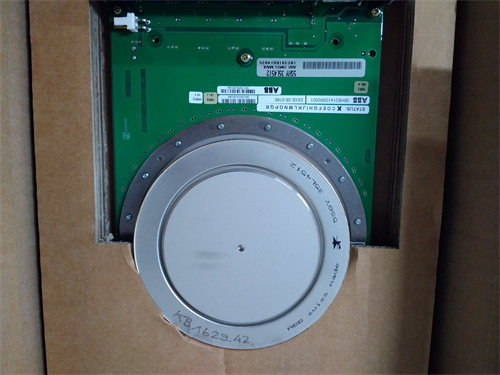

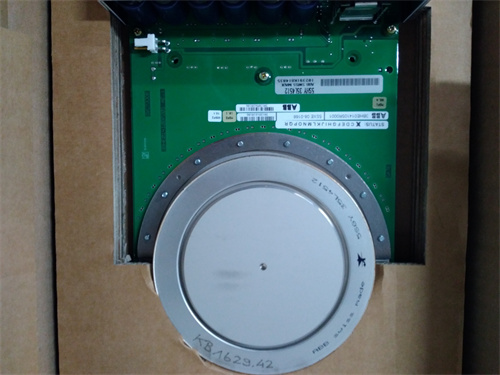

Общие сведения о продукте ABB 5SHY35L4512
Первым и ключевым моментом является то, что ABB 5SHY35L4512 — это высокомощный силовой IGBT-модуль (Insulated Gate Bipolar Transistor Module) компании ABB, разработанный для использования в инверторах, преобразователях напряжения и системах электропитания высокомощных промышленных двигателей (компрессоры, насосы, приводы прокатных станков). Он сочетает в себе высокую токовую способность, низкие энергетические потери и устойчивость к тепловым нагрузкам, соответствуюя стандартам силовой электроники IEC 60747-9. Детальную информацию о технических характеристиках, режимах эксплуатации и условиях монтажа ABB 5SHY35L4512 можно найти по официальной ссылке продукта: [ссылка на ABB 5SHY35L4512]. Именно благодаря надежности, эффективности и совместимости с контроллерами ABB ABB 5SHY35L4512 стал востребованным в энергетике (ТЭЦ, ГЭС), металлургической, нефтегазовой и тяжелой промышленности — где отбой силового компонента может привести к остановке крупных агрегатов и серьезным экономическим потерям (до миллионов рублей в час).
Технические параметры ABB 5SHY35L4512
Параметры ABB 5SHY35L4512 соответствуют строгим стандартам промышленной прочности, гарантируя стабильную работу даже в условиях высоких температур и сильных электромагнитных помех:
- Тип устройства: Двухполюсный IGBT-модуль в герметизированном металлическом корпусе с интегрированными диодами обратного направления (Free Wheeling Diodes, FWD), предназначенный для монтажа на радиаторах или системах водяного охлаждения в корпусах инверторов.
- Электрические характеристики (номинальные):
- Номинальное напряжение коллектор-эмиттер (V_CE): 1700 В — позволяет использовать модуль в системах с напряжением сети 690 В AC (стандарт для промышленных двигателей средней и большой мощности).
- Номинальный ток коллектора (I_C): 450 А (при температуре корпуса 25 °C) — обеспечивает питание двигателей мощностью до 315 кВт (при напряжении 690 В AC), достаточное для приводов прокатных станков или крупных компрессоров.
- Максимальный импульсный ток коллектора (I_CM): 1350 А (длительность импульса 10 мс) — выдерживает кратковременные перегрузки (например, при старте двигателя с большим моментом инерции).
- Сопротивление открытого затвора (R_CES): 3,5 мОм — низкие энергетические потери при коммутации, что снижает тепловыделение и увеличивает КПД инвертора до 98%.
- Характеристики коммутации:
- Максимальная частота коммутации: 16 кГц — поддерживает высокие частоты ШИМ (широтно-импульсная модуляция), необходимые для плавной регулировки скорости двигателей и стабильности выходного напряжения.
- Время открытия/закрытия затвора: ≤50 нс / ≤100 нс — быстрая коммутация, минимизирующая потери энергии в переходных режимах.
- Напряжение управления затвора (V_GE): 15 В DC (оптимальное) — совместимо с драйверами ABB (например, ABB 5SDF06D4500), обеспечивающими стабильное управление IGBT.
- Тепловые параметры:
- Максимальная температура коллектора (T_C(max)): 150 °C — устойчив к высоким тепловым нагрузкам, что позволяет использовать модуль в системах с интенсивным теплоотводом (например, инверторы для металлургических цехов).
- Теплоотдача коллектор-оболочка (R_TH(case)): 0,15 °C/W — эффективное теплоотводение, требует использования радиаторов с площадью поверхности ≥0,5 м² или водяных систем охлаждения с температурой воды ≤40 °C.
- Температура хода (T_j): -40 °C до +150 °C — широкий диапазон рабочих температур, адаптивный к экстремальным условиям (открытые площадки в холодных регионах, тепловые цехи).
- Конструктивные параметры:
- Размеры: 190 мм × 140 мм × 45 мм — компактный дизайн, позволяет монтировать в плотных корпусах инверторов ABB ACS800/ACS600.
- Тип соединений: Клеммные соединения M8 (медные с серебряным покрытием) — надежные контакты для токов до 450 А, допускающие многократное монтаж и демонтаж.
- Степень защиты корпуса: IP20 (при монтаже в закрытом шкафу) — предотвращает попадание пыли и мелких предметов в внутренние компоненты.
- Защита и сертификации:
- Встроенные защиты: Защита от статического электричества (ESD), защита диодов FWD от перенапряжений.
- Сертификации: Соответствует стандартам IEC 60747-9, UL 1557, RoHS — допущен к использованию в европейских, американских и российских системах.
Преимущества и особенности ABB 5SHY35L4512
Основные преимущества ABB 5SHY35L4512 заключаются в надежности, эффективности и гибкости — именно эти характеристики отличают его от стандартных IGBT-модулей:
- Высокая токовая способность и перегрузочность: ABB 5SHY35L4512 выдерживает номинальный ток 450 А и импульсный ток до 1350 А, что позволяет использовать его в системах с кратковременными перегрузками (например, при старте двигателя компрессора мощностью 300 кВт). Стандартные модули конкурентов обычно имеют импульсный ток ≤1000 А, что ограничивает их применение в тяжелых условиях.
- Низкие энергетические потери и высокая эффективность: Благодаря низкому сопротивлению открытого затвора (3,5 мОм) ABB 5SHY35L4512 обеспечивает потери энергии ≤2% при номинальной нагрузке — это ниже, чем у аналогов (3–4%), и снижает потребление электроэнергии инвертора на 10–15%. Для крупных заводов с ежедневной работой 24 часа это приводит к экономии десятков тысяч рублей в месяц.
- Устойчивость к тепловым и электромагнитным нагрузкам: Максимальная температура коллектора 150 °C и защита по EN 61000-6-2 (класс 3) делают ABB 5SHY35L4512 подходящим для металлургических цехов (температура окружающей среды 60–70 °C) или нефтегазовых площадок (сильные электромагнитные помехи от компрессоров). Модуль продолжает работать стабильно, не требуя частого останова для охлаждения.
- Интегрированные диоды FWD и компактный дизайн: Встроенные диоды обратного направления устраняют необходимость покупки и монтажа дополнительных внешних диодов, упрощая дизайн инвертора и снижая риск несовместимости. Компактные размеры ABB 5SHY35L4512 экономят пространство в шкафу, позволяя монтировать его вместе с другими силовыми компонентами.
- Совместимость с системами ABB: ABB 5SHY35L4512 идеально совместим с инвесторами ABB ACS800/ACS600 и драйверами ABB 5SDF06D4500. При интеграции не требуется сложная настройка параметров коммутации — драйвер автоматически адаптируется к характеристикам модуля, сокращая время запуска системы с 8 часов до 1–2 часа.
Примеры применения ABB 5SHY35L4512 в отраслях
ABB 5SHY35L4512 широко используется в отраслях с высокомощными силовыми системами:
- Металлургия: На горных прокатных станках ABB 5SHY35L4512 установлен в инверторе ABB ACS800, который управляет двигателем роликов мощностью 250 кВт. Модуль обеспечивает коммутацию тока до 400 А при напряжении 690 В AC, поддерживая стабильную скорость роликов (150 об/мин) при прокате металлической заготовки. При кратковременной перегрузке (ток 1200 А в течение 5 мс) ABB 5SHY35L4512 выдерживает нагрузку, не выходя из строя и не прерывая процесс прокатки.
- Нефтегаз: На газоперерабатывающем заводе ABB 5SHY35L4512 управляет инвертором привода компрессора мощностью 315 кВт. Модуль работает в условиях температуры 65 °C с водным охлаждением, выдерживая постоянный ток 420 А и обеспечивая стабильное сжатие газа (давление 8 МПа). Защита от статического электричества предотвращает повреждение при монтаже в пыльных условиях площадки.
- Энергетика: В теплоэлектростанции (ТЭЦ) ABB 5SHY35L4512 используется в инверторе системы рекуперации энергии, которая преобразует переменный ток от турбины (при замедлении) в постоянный для заряда батарей энергоблока. Модуль обеспечивает эффективную коммутацию тока 350 А, минимизируя потери энергии (≤1,8%) и увеличивая КПД системы рекуперации до 96%.
- Тяжелая промышленность: На шахте ABB 5SHY35L4512 установлен в инверторе подъемного насоса мощности 200 кВт. Вибрационная устойчивость модуля и надежные клеммные соединения гарантируют его работоспособность при сильных вибрациях от движения шахтного лифта, предотвращая остановку транспортировки руды и экономические потери до 500 000 руб./час.
Сравнение ABB 5SHY35L4512 с конкурентами
Для понимания преимуществ ABB 5SHY35L4512 сравним его с аналогичным IGBT-модулем Siemens 1SFA886101R1200:
| Параметр | ABB 5SHY35L4512 | Siemens 1SFA886101R1200 |
|---|---|---|
| Номинальный ток (I_C) | 450 А (25 °C) | 400 А (25 °C) |
| Максимальный импульсный ток (I_CM) | 1350 А (10 мс) | 1200 А (10 мс) |
| Сопротивление открытого затвора (R_CES) | 3,5 мОм | 4,2 мОм |
| Максимальная температура коллектора (T_C(max)) | 150 °C | 125 °C |
| Совместимость с драйверами ABB | Полная (5SDF06D4500) | Ограниченная (требует адаптера) |
Из сравнения видно, что ABB 5SHY35L4512 превосходит конкурента по токовой способности, импульсной перегрузке, низким потерям энергии и устойчивости к высоким температурам — это делает его более надежным выбором для высокомощных систем на базе оборудования ABB.
Советы по выбору и мерам предосторожности для ABB 5SHY35L4512
Советы по выбору
- Определите параметры силовой системы: Выбирайте ABB 5SHY35L4512 если ваша система требует номинального тока 350–450 А и напряжения 1700 В (для сетей 690 В AC). Для более мощных систем (ток >450 А) используйте модуль ABB 5SHY35L5012 (500 А) или комбинируйте несколько ABB 5SHY35L4512 в параллельной конфигурации.
- Рассчитайте требования к охлаждению: Убедитесь, что система охлаждения (радиатор или водяной охладитель) обеспечивает тепловое отводимое количество ≥500 Вт — недостаток охлаждения приведет к перегреву модуля и снижению его срока службы. Для систем с высокими тепловыми нагрузками (например, металлургические цехи) рекомендуется водяное охлаждение (эффективность выше на 30% по сравнению с радиаторами).
- Проверьте совместимость с драйвером: Используйте только драйверы ABB, например ABB 5SDF06D4500 — они оптимизированы для параметров ABB 5SHY35L4512 и обеспечивают стабильное управление IGBT. Неисправный или несовместимый драйвер может привести к повреждению модуля.
Меры предосторожности
- Монтаж: Монтируйте ABB 5SHY35L4512 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB 5SHY35L4512]):
- Выполняйте монтаж только после полного отключения питания инвертора и разрядки конденсаторов шин питания (ожидание не менее 15 минут) — высокое напряжение 690 В AC может привести к смертельному поражению или повреждению модуля.
- Крепите модуль к охладителю с использованием теплопроводящего компунда (теплоотдача ≥1,5 Вт/(м·К)) — гарантируйте плотный контакт между корпусом модуля и охладителем, чтобы избежать локального перегрева (может привести к разрушению IGBT).
- Соблюдайте момент затяжки клемм (3,5 Н·м для M8) — недостаточный момент приведет к повышенному контактному сопротивлению и перегреву, а чрезмерный — к повреждению корпуса или трещине в изоляции.
- Тестирование: После монтажа запустите инвертор в режиме тестирования (без нагрузки):
- Проверьте температуру корпуса модуля с помощью термометра инфракрасного излучения — при номинальной нагрузке она не должна превышать 100 °C.
- Имитируйте импульсный ток 1350 А (с помощью тестового стенда) — убедитесь, что модуль не срабатывает защита и не испытывает повреждений.
- Обслуживание: Проводите годовое обслуживание:
- Проверьте состояние клеммных соединений — ослабленные контакты должны быть затянуты до рекомендуемого момента.
- Замените теплопроводящий компунд на охладителе — старый компунд теряет эффективность через 1–2 года, что увеличивает риск перегрева.
- Контролируйте параметры работы через ПО ABB Drive Composer — отклонения тока (>450 А) или температуры (>120 °C) могут свидетельствовать о начальной деградации IGBT и требовать замены модуля.
