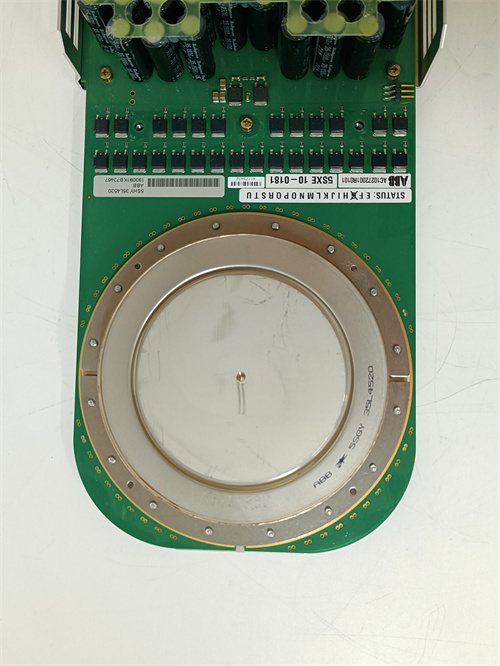

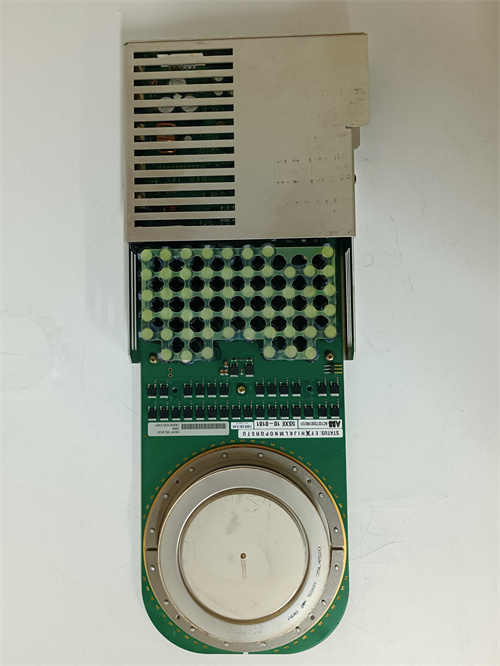

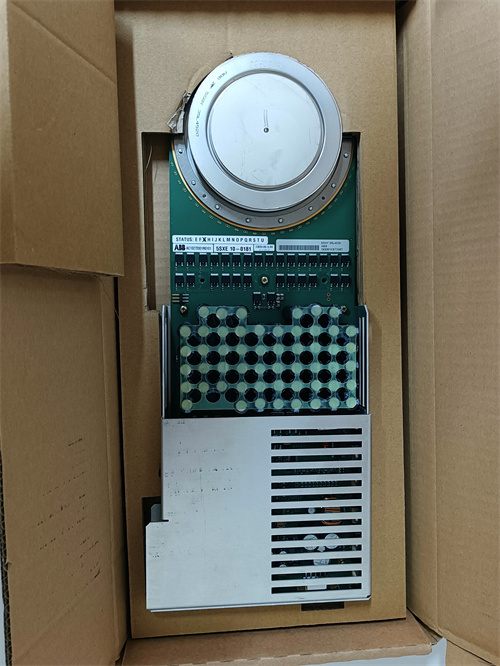

ABB 5SHY35L4520

Описание

Общая характеристика продукта

Параметры продукта

• Электрические характеристики (основные):
  • Тип устройства — силовой IGBT-модуль (двухполюсный, с FRD);
  • Номинальное напряжение коллектор-эмиттер (V_CE(sat)): 1700 В;
  • Номинальный ток коллектора (I_C): 350 А (при температуреT_j = 85 °C);
  • Максимальный импульсный ток коллектора (I_C(max)): 700 А (длительность 10 мс, T_j = 25 °C);
  • Сопротивление коллектор-эмиттер (R_CE(on)): ≤0.008 Ом (при I_C = 350 А, T_j = 25 °C);
  • Коммутационная частота: до 20 кГц (рекомендуемый диапазон для стабильной работы).
• Характеристики диода обратного восстановления (FRD):
  • Номинальный ток диода (I_F): 350 А (при T_j = 85 °C);
  • Максимальное напряжение обратного смещения (V_RRM): 1700 В;
  • Время восстановления (t_rr): ≤500 нс (при I_F = 350 А, dI/dt = 100 А/мкс).
• Термические характеристики:
  • Максимальная температура (T_j (max)): 150 °C;
  • Теплопередача – корпуса (R_th (j-c)): 0.15 °C/W;
  • Тип термодатчика: NTC (номинальное сопротивление 10 кОм при T = 25 °C);
  • Рекомендуемое условие охлаждения: Водяное охлаждение (радиатор с потоком воды ≥3 л/мин) или воздушное охлаждение (приточное вентиляция, скорость воздуха ≥5 м/с).
• Конструктивные характеристики:
  • Тип корпуса: Модульный (планарная конструкция, для монтажа на радиатор);
  • Габариты: 140 × 110 × 40 мм (ширина × высота × толщина);
  • Вес: ~500 г;
  • Тип выводов: Стерлинговые штыри (для подключения силовых и сигнальных цепей);
  • Класс защиты корпуса: IP00 (для монтажа в закрытые силовые шкафы).

Преимущества и особенности

• Высокая мощность и эффективность: ABB 5SHY35L4520 с номинальным током 350 А и напряжением 1700 В обеспечивает коммутацию энергетических потоков до 595 кВт — достаточное для мощных электроприводов (например, 500-киловатные двигатели рольгангов в металлургических цехах) и инверторов для ветряных электростанций. Низкое сопротивление R_CE(on) ≤0.008 Ом минимизирует энергетические потери (≤1 кВт при номинальной нагрузке), что снижает затраты на охлаждение.
• Интегрированные защитные компоненты: Встроенные FRD и термодатчик NTC упрощают дизайн силовых цепей — нет необходимости покупать отдельные диоды и датчики температуры, что сокращает размеры шкафа и стоимость проекта. Защита against перегрузки по току и температуре предотвращает дорогостоящее повреждение модуля.
• Устойчивость к перегрузкам: Максимальный импульсный ток 700 А позволяет ABB 5SHY35L4520 выдерживать кратковременные пиков нагрузки (например, при запуске электродвигателей с высоким моментом инерции), без отключения системы. Это критично для тяжелой промышленности, где пиковые нагрузки являются обычным явлением.
• Совместимость с контроллерами ABB: Модуль легко интегрируется с контроллерами силовых процессов ABB PPC907BE (например, модель 3BHE024577R0101) через стандартные сигнальные выводы. Коммутационная частота до 20 кГц обеспечивает синхронную работу с алгоритмами PWM-регулирования контроллера, без искажений сигнала.
• Простота монтажа и обслуживания: Планарная конструкция и стандартные габариты позволяют быстро монтировать ABB 5SHY35L4520 на радиатор, а термопасть в комплектности гарантирует эффективный теплоотвод. Легкая замена модуля при неисправности сокращает время простоя оборудования. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB 5SHY35L4520].

Примеры применения в отраслях

• Металлургия (стальные прокатные становы): Коммутация питания электродвигателей рольгангов (мощность 300–500 кВт). Водяное охлаждение ABB 5SHY35L4520 поддерживает температуру了结晶体 ≤100 °C при длительной работе, а низкие энергетические потери снижают общую потребляемую мощность завода.
• Энергетика (вспомогательные системы ГТЭС): Преобразование напряжения для питания насосов и вентиляторов котлов. Интегрированный FRD защищает модуль against обратного тока при отключении нагрузки, а термодатчик NTC передает данные о температуре в контроллер для автоматической регулировки режима охлаждения.
• Тяжелое машиностроение (крупные экскаваторы): Управление тяговыми двигателями (напряжение 1000 В DC, ток 300 А). Устойчивость ABB 5SHY35L4520 к вибрационным нагрузкам (по стандарту IEC 60068-2-6) и пыли гарантирует работоспособность в условиях горных выработок. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB 5SHY35L4520].

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем с током 250–350 А и напряжением 1000–1700 В (мощные двигатели, инверторы) — ABB 5SHY35L4520 идеально подходит, благодаря запасу по мощности и низким энергетическим потерям.
  2. В условиях длительной работы (24/7) — рекомендуется использовать водяное охлаждение: Это поддерживает температуру ≤100 °C и увеличивает срок службы модуля до 5–7 лет (в отличие от воздушного охлаждения, где срок службы снижается до 3–4 года).
  3. При интеграции с контроллерами ABB — выбирайте модели с поддержкой коммутационной частоты ≥20 кГц (например, PPC907BE), чтобы обеспечить синхронную работу и избежать искажений сигнала. Детали по выбору доступны по ссылке: [ссылка на продукт ABB 5SHY35L4520].
• Предостережения:
  1. Не превышайте максимальную температуру >150 °C: Перегрев приведет к разрушению IGBT-transistors и выходу ABB 5SHY35L4520 из строя. Регулярно проверяйте работоспособность термодатчика NTC.
  2. Используйте только сертифицированные кабели с сечением ≥50 мм² для силовых цепей: Недостаточное сечение вызывает перегрев соединений и увеличивает сопротивление, что влияет на работоспособность модуля.
  3. При монтаже на радиатор обеспечивайте равномерное прижимание: Неровное прижимание увеличивает теплопередачу R_th (j-c) и приводит к локальному перегреву
  4. Не используйте модуль при коммутационной частоте >20 кГц: Частые коммутации вызывают дополнительное тепловыделение и ускоряют износ
