Описание

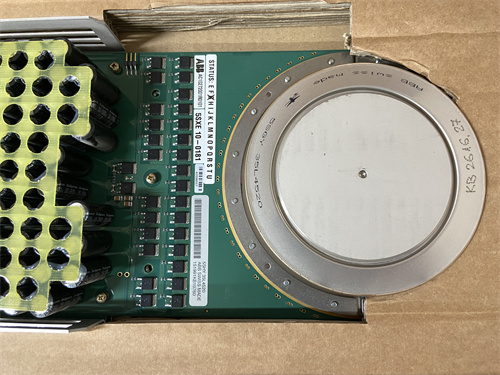

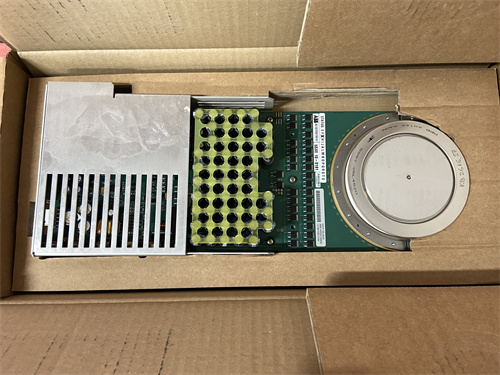

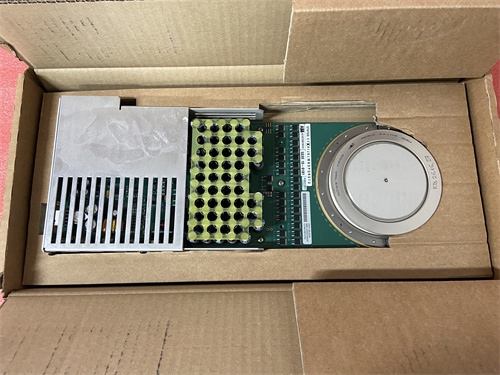

ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 (ссылка на продукт: [вставьте ссылку]) — это высокомощный силовой IGBT-модуль от компании ABB, предназначенный для преобразования электроэнергии в системах с критическими требованиями к надежности, мощности и эффективности. ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 относится к серии силовых компонентов ABB Power Modules, специализирующейся на работе в тяжелых промышленных условиях (высокая температура, вибрации, переменные нагрузки) и совместимости с инверторами, преобразователями напряжения и системами тягового управления ABB (например, ABB ACS880, ABB PCS6000). Он идеально подходит для применения в энергетике (инверторы ветрогенераторов, системы хранения электроэнергии), металлургии (управление электродвигателями плавильных печей), тяжелом машиностроении (приводы экскаваторов, грузоподъемных устройств) и электромобильной промышленности (тяговые инверторы для электробусов/поездов), где требуется номинальная мощность до 800 кВт и стабильная коммутация высоких токов.
Описание продукта
ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 представляет собой двухполюсный силовой IGBT-модуль с номинальным током 450 А и номинальным напряжением 1700 В DC. Основная функция устройства — коммутировать высокий постоянный ток (DC) в переменный ток (AC) с регулируемой частотой (0–20 кГц) или наоборот, обеспечивая эффективную передачу энергии между источником (например, батарея, генератор) и нагрузкой (электродвигатель, сеть). Модуль использует параллельно соединенные IGBT-кристаллы с низким падением напряжения, что минимизирует энергетические потери и тепловыделение — ключевые факторы для систем, где эффективность превышает 98%.
Например, в инверторе ветрогенератора мощностью 600 кВт ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 преобразует переменный ток турбины (с переменной частотой 0–30 Гц) в постоянный ток (DC-линия 1500 В) и затем в синхронный переменный ток 50 Гц для подачи в электросеть. При изменении скорости ветра контроллер ABB AC 800M регулирует частоту коммутации IGBT-кристаллов в модуле — ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 адаптирует выходные параметры, поддерживая соответствие ГОСТам по качеству электроэнергии. Благодаря встроенным диодам обратного направления модуль предотвращает обратный ток от сети к турбине, защищая механические компоненты от повреждения.
Основной достоинством ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 является интеграция защиты и диагностики:
- Многоуровневая защита силовых компонентов: Модуль оснащен встроенными датчиками температуры (термисторы) и тока (широкополосные резисторы), которые непрерывно контролируют состояние IGBT-кристаллов. При превышении температуры >150 °C или тока >600 А (130% номинала) ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 отправляет сигнал о сбое в контроллер, который снижает нагрузку или останавливает модуль — это предотвращает термическое разрушение кристаллов и дорогостоящие ремонты.
- Детальная диагностика в реальном времени: Модуль передает данные о падении напряжения на IGBT, текущем токе, температуре корпуса и состоянии диодов через интерфейс SPI (Serial Peripheral Interface) в контроллер. При обнаружении деградации кристаллов (например, увеличение падения напряжения >5%) ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 генерирует сигнал предупреждения — операторы могут запланировать замену модуля до полного отказа, минимизируя время простоя ветрогенератора или промышленного оборудования.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Двухполюсный силовой IGBT-модуль (инвертор/конвертор) |
| Маркировка | 5SHY35L4520 5SXE10-0181 AC10272001R0101 |
| Номинальное напряжение (Vₙ) | 1700 В DC (напряжение на IGBT-кристаллах) |
| Номинальный ток (Iₙ) | 450 А (суммарный для параллельно соединенных кристаллов) |
| Максимальный импульсный ток | 1200 А (длительность 10 мс) |
| Тип полупроводников | IGBT с диодами обратного направления (anti-parallel diodes) |
| Частота коммутации | 2–20 кГц (настраиваемая через контроллер) |
| Эффективность | >98.5% (при номинальной нагрузке 450 А/1700 В) |
| Защитные функции | Защита от перегрузки тока, перегрева, короткого замыкания, деградации кристаллов |
| Интерфейс связи с контроллером | SPI (Serial Peripheral Interface); совместим с ABB SNAT609TAI |
| Система охлаждения | Жидкостное или воздушное охлаждение (температура охлаждения 20–50 °C) |
| Температурный диапазон эксплуатации | -40…+125 °C (температура кристаллов); -20…+85 °C (температура корпуса) |
| Степень защиты | IP20 (для монтажа в герметичном шкафу с охлаждением) |
| Размеры (Ш×В×Г) | 180 × 250 × 80 мм |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, ABB Advant Controller
– Преобразователи: ABB ACS880, ABB PCS6000 – Двигатели: Электродвигатели до 800 кВт – Системы охлаждения: ABB Liquid Cooling Unit |
| Срок службы | ≥8 лет (при эксплуатации в диапазоне 0–100 °C кристаллов, регулярном обслуживании) |
Преимущества и особенности
- Высокая мощностная плотность: Номинальный ток 450 А и напряжение 1700 В в компактном корпусе — подходит для систем с ограниченным пространством (например, электробусы, мобильные генераторы).
- Низкие энергетические потери: Эффективность >98.5% и низкое падение напряжения на IGBT — снижает тепловыделение и требования к охлаждению, сокращая эксплуатационные издержки.
- Многоуровневая защита: Защита от перегрузки, перегрева и деградации кристаллов — увеличивает срок службы модуля и предотвращает аварийные остановки.
- Легкая интеграция: Совместимость с ABB контроллерами и преобразователями — не требует дополнительных адаптеров, упрощая внедрение в существующие системы.
- Устойчивость к агрессивным условиям: Работа в диапазоне температур -40…+125 °C и устойчивость к вибрациям — подходит для тяжелой промышленности и мобильных систем.
Примеры применения в отраслях
-
Энергетика — Система хранения электроэнергии (SES):
В SES на основе литиевых батарей (емкость 500 кВт·ч) ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 выполняет функцию инвертора: преобразует постоянный ток батарей (800 В DC) в переменный ток 220/380 В AC для подачи в локальную сеть. При пиковом потреблении энергии (например, вечерний период) контроллер увеличивает ток модуля до 400 А, обеспечивая подачу 500 кВт в сеть. Благодаря высокой эффективности ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 минимзирует потери энергии при преобразовании, увеличивая эффективность всей SES на 3–5%.
-
Металлургия — Электродвигатель плавильной печи:
В заводе по производству стали ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 управляет электродвигателем привода подкачки плавильной печи (мощность 700 кВт). Модуль преобразует постоянный ток DC-линни (1200 В) в переменный ток с частотой 0–100 Гц, регулируя скорость привода в зависимости от температуры расплава (1500–1600 °C). При перегрузке привода (ток >500 А) модуль отправляет сигнал в контроллер, который снижает скорость подкачки, предотвращая перегрев IGBT-кристаллов и выход двигателя из строя.
-
Электромобильная промышленность — Тяговый инвертор электробуса:
В электробусе с батареей 600 В DC ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 преобразует постоянный ток батареи в переменный ток для двух тяговых электродвигателей (300 кВт each). При ускорении автобуса контроллер увеличивает частоту коммутации IGBT до 15 кГц, обеспечивая плавный рост скорости до 60 км/ч. При торможении модуль активирует рекуперацию энергии — избыточный ток от двигателей (работающих как генераторы) возвращается в батарею, увеличивая запас хода автобуса на 15–20%.
Сравнение с конкурентами
| Параметр сравнения | ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 | Siemens 1700V/450A IGBT Module | Mitsubishi CM450DU-34H (1700V/450A) |
|---|---|---|---|
| Номинальный ток/напряжение | 450 А / 1700 В DC | 450 А / 1700 В DC | 450 А / 1700 В DC |
| Эффективность | >98.5% | >98.0% | >98.2% |
| Максимальный импульсный ток | 1200 А (10 мс) | 1000 А (10 мс) | 1100 А (10 мс) |
| Защитные функции | Перегрузка, перегрев, деградация кристаллов | Перегрузка, перегрев | Перегрузка, перегрев |
| Совместимость с ABB оборудованием | Идеальная | Ограниченная (требует адаптера) | Ограниченная (требует адаптера) |
| Преимущество | Высокая эффективность + защита от деградации | Интеграция с Sinamics S120 | Низкая стоимость |
ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 выделяется более высокой эффективностью (>98.5% против >98.0% у Siemens) и уникальной функцией защиты от деградации IGBT-кристаллов (отсутствует у конкурентов), что предупреждает операторов о необходимости замены модуля до полного отказа. В отличие от Mitsubishi модуля, он выдерживает более высокие импульсные токи (1200 А против 1100 А), что делает его подходящим для систем с кратковременными пиками нагрузки (например, ветрогенераторы, электробусы).
Рекомендации по выбору
ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 рекомендуется для:
- Высокоэффективные системы: Энергетика (SES, ветрогенераторы), электромобили — эффективность >98.5% снижает потери энергии и эксплуатационные издержки.
- Критические приложения с низким допустимым временем простоя: Металлургия, тяжелое машиностроение — защита от деградации кристаллов и устойчивость к перегрузкам предотвращают аварийные остановки.
- Интеграция с ABB инфраструктурой: Контроллеры AC 800M, преобразователи ACS880 — не требует дополнительных адаптеров, упрощая настройку и обслуживание.
- Мобильные и компактные системы: Электробусы, мобильные генераторы — высокая мощностная плотность в компактном корпусе экономит пространство.
Если используется Siemens инфраструктура (Sinamics S120) и не требуется максимальная эффективность — рассмотрите Siemens 1700V/450A IGBT Module. Для бюджетных проектов с невысокими требованиями к импульсному току — Mitsubishi CM450DU-34H. При монтаже ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101 обеспечьте надежную охлаждение (жидкостное или воздушное) и соблюдайте правила электробезопасности (изоляция контактов, защита от короткого замыкания). Регулярно проверяйте параметры модуля через контроллер — это гарантирует стабильную работу и максимальный срок службы.
