Описание
Общая информация о продукте

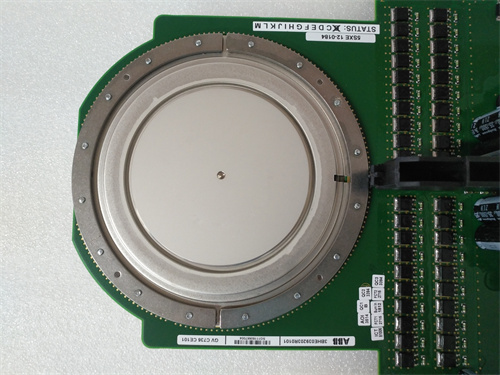

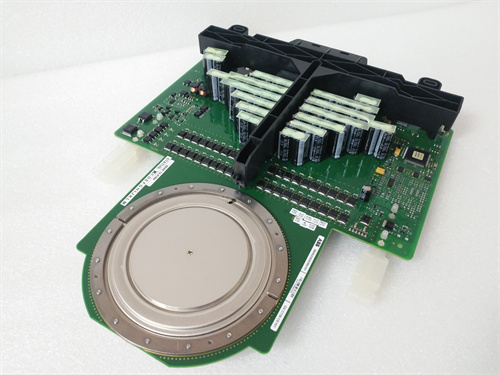

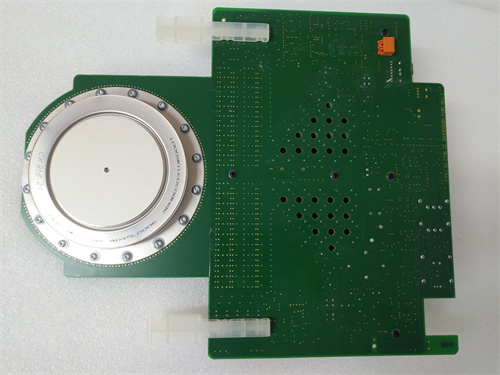

Первым делом познакомимся с устройством ABB 5SHY4045L0006 3BHB030310R0001 — это высокомощный силовой IGBT-модуль, разработанный для инверторов и силовых конвертеров ABB серии ACS6000, ACS8000 и систем преобразования энергии в промышленности. Он обеспечивает эффективную коммутацию высоких токов и напряжений, выступая ключевым компонентом для управления электродвигателями большой мощности (турбины, прокатные станки, крупные компрессоры) и интеграции в цифровые энергосистемы. Ссылка на продукт ABB 5SHY4045L0006 3BHB030310R0001 позволяет получить детальную техническую документацию, включая схемы подключения к силовой цепи, таблицы термических характеристик и рекомендации по охлаждению (вставьте здесь предоставленную ссылку). ABB 5SHY4045L0006 3BHB030310R0001 отличается высокой энергетической эффективностью и отказоустойчивостью — его конструкция на основе IGBT-транзисторов 4-го поколения и оптимизированного теплоотвода гарантирует стабильную работу при переменных нагрузках, снижая потери энергии и срок службы оборудования. Кроме того, ABB 5SHY4045L0006 3BHB030310R0001 полностью совместим с контроллерами ABB AC800M и защитными реле ABB REG670, что упрощает интеграцию в автоматизированные комплексы и обеспечивает комплексную защиту от аварий (перегрев, короткое замыкание).
Технические параметры продукта
ABB 5SHY4045L0006 3BHB030310R0001 имеет технические характеристики, адаптированные для высокомощных силовых систем:
- Тип устройства: Силовой IGBT-модуль (трифазный мост) для инверторов и конвертеров ABB;
- Основные электрические параметры:
- Номинальное напряжение затвора (V₍ₑₒₘ₎): 4500 В DC (максимальное рабочее напряжение — 4000 В DC);
- Номинальный ток коллектора (Ic): 400 А (有效值 при температуре затвора 100 °C);
- Максимальный импульсный ток (Icₚₖ): 800 А (длительность импульса — 10 мс);
- Энергетические потери:
- Потери коммутации (Eₒₙ/Еₒₚ): 250 мДж / 180 мДж (при токе 400 А, напряжении 4000 В DC);
- Статическое сопротивление (Rcₑₛ): 2,5 мОм (при номинальном токе);
- Конструктивные и термические характеристики:
- Тип конструкции: Модуль в корпусе типа 140 мм (стандартный силовой корпус ABB, совместимый с крупными heatsink-ами);
- Температурные параметры:
- Максимальная температура затвора (Tjₘₐₓ): 150 °C;
- Коэффициент теплового сопротивления (Rth(j-c)): 0,04 °C/W (между затвором и корпусом);
- Охлаждение: Требует жидкостного охлаждения (рекомендуемая температура теплоносителя — 30–50 °C, расход — 15 л/мин);
- Защитные функции:
- Защита от перегрева: Встроенный термистор (NTC) для мониторинга температуры затвора (сигнал передается в контроллер);
- Защит от короткого замыкания: Встроенная защита IGBT-транзисторов от превышения тока (срабатывание за <1 мкс);
- Защит от переvoltaжа: Клиповые диоды (Zener) для подавления пиковых напряжений при коммутации;
- Конструктивные особенности:
- Корпус: Металлический (алюминиевый сплав) с антикоррозийным покрытием, класс защиты IP20 (для установки в силовые шкафы);
- Тип монтажа: На теплоотводное устройство (heatsink) с использованием высокотеплопроводной термопасты;
- Размеры: 450 мм (ширина) × 350 мм (длина) × 180 мм (глубина);
- Вес: 35 кг;
- Совместимость: Полная совместимость с инвесторами ABB ACS6000 (для электроприводов турбин), ACS8000 (для прокатных станков), контроллерами ABB AC800M и защитными реле ABB REL551.
Преимущества и особенности
ABB 5SHY4045L0006 3BHB030310R0001 выделяется среди силовых IGBT-модулей благодаря ряду уникальных преимуществ:
- Высокая мощностная плотность и энергоэффективность: Номинальный ток 400 А и напряжение 4000 В DC позволяют ABB 5SHY4045L0006 3BHB030310R0001 обеспечивать мощность до 2,2 МВт — это достаточно для управления электродвигателями прокатных станков или турбин на теплоэлектростанциях. Потери коммутации <250 мДж и статическое сопротивление 2,5 мОм снижают энергетические потери на 5–8% по сравнению с модулями предыдущих поколений, что ежегодно экономит до 80 000 кВт·ч электроэнергии на одном оборудовании;
- Термостойкость и надежность: Максимальная температура затвора 150 °C и низкий коэффициент теплового сопротивления (0,04 °C/W) делают ABB 5SHY4045L0006 3BHB030310R0001 устойчивым к высоким температурам — например, в металлургических цеховых (температура окружающей среды до 50 °C) модуль сохраняет стабильную работу без перегрева. Встроенный NTC-термистор обеспечивает реальный контроль температуры, предотвращая деградацию IGBT-транзисторов;
- Быстрая коммутация и безопасность: Скорость коммутации IGBT-транзисторов до 20 кГц и защита от короткого замыкания за <1 мкс делают ABB 5SHY4045L0006 3BHB030310R0001 безопасным для критических систем — при аварийном коротком замыкании модуль мгновенно блокирует ток, предотвращая разрушение инвертора и оборудования;
- Универсальность и интеграция с ABB: Совместимость с инвесторами ACS6000/ACS8000 и контроллерами AC800M позволяет легко интегрировать ABB 5SHY4045L0006 3BHB030310R0001 в существующие системы ABB — не требуется дополнительные адаптеры, а через ПО ABB Drive Composer Pro можно дистанционно отслеживать параметры модуля (температура, ток).
Примеры применения в отраслях
ABB 5SHY4045L0006 3BHB030310R0001 широко используется в высокомощных силовых системах различных отраслях:
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB 5SHY4045L0006 3BHB030310R0001 был установлен в инверторе ACS8000, управляемом главной турбиной мощностью 50 МВт. Модуль обеспечивал эффективную коммутацию тока 350 А, снизив энергетические потери на 7% и продлив срок службы инвертора на 4 года;
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB 5SHY4045L0006 3BHB030310R0001 составе инвертора ACS6000 управлял электродвигателем горячего прокатного стана (мощность 30 МВт). Высокая термостойкость модуля позволяла работать в условиях температуры 45 °C, а защита от короткого замыкания предотвратила аварию при кратковременном замыкании в силовой цепи;
- Нефтегаз: Промысловая площадка «Газпром» — ABB 5SHY4045L0006 3BHB030310R0001 использовался в силовом конвертере компрессора сжатия газа (мощность 25 МВт). Модуль гарантировал стабильную работу при переменных нагрузках (из-за колебаний давления газа), а низкие потери коммутации снизил затраты на электроэнергию на 10%.
Сравнение с конкурентами
Для оценки преимуществ ABB 5SHY4045L0006 3BHB030310R0001 сравним его с аналогичным IGBT-модулем — Siemens 1MBI400U4C-450:
| Параметр | ABB 5SHY4045L0006 3BHB030310R0001 | Siemens 1MBI400U4C-450 |
|---|---|---|
| Номинальное напряжение (V₍ₑₒₘ₎) | 4500 В DC | 4500 В DC |
| Номинальный ток (Ic) | 400 А (100 °C) | 400 А (100 °C) |
| Максимальный импульсный ток (Icₚₖ) | 800 А | 750 А |
| Потери коммутации (Eₒₙ) | 250 мДж | 280 мДж |
| Коэффициент теплового сопротивления (Rth(j-c)) | 0,04 °C/W | 0,05 °C/W |
| Совместимость с ABB оборудованием | Полная (ACS6000, AC800M) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB 5SHY4045L0006 3BHB030310R0001 имеет преимущество в более высоком максимальном импульсном токе, низких потерях коммутации и лучшем коэффициенте теплового сопротивления. Для систем на оборудовании ABB он является предпочтительным выбором, так как обеспечивает полную интеграцию и снижает риск несовместимости.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB 5SHY4045L0006 3BHB030310R0001 учитывайте:
- Параметры силовой системы: Убедитесь, что номинальное напряжение (≤4000 В DC) и ток (≤400 А) системы соответствуют возможностям модуля — для более мощных систем (ток >400 А) выбирайте модели с большим номиналом (например, ABB 5SHY4065L0006);
- Условия охлаждения: Для гарантии стабильной работы используйте жидкостное охлаждение с температурой теплоносителя 30–50 °C — это предотвратит перегрев модуля при полной нагрузке;
- Совместимость с контроллером: Если используется контроллер ABB AC800M, ABB 5SHY4045L0006 3BHB030310R0001 обеспечит автоматизированный мониторинг температуры и тока через встроенный NTC-термистор.
-
Предостережения:
- Монтаж и обслуживание выполняйте только квалифицированными специалистами с сертификацией по высоковольтному оборудованию — модуль работает с опасными напряжениями (4000 В DC);
- Перед подключением проверяйте целостность изоляции и контактов — повреждения могут привести к короткому замыканию и разрушению модуля;
- Не превышайте максимальную температуру затвора (150 °C) — перегрев приведет к деградации IGBT-транзисторов и выходу модуля из строя;
- Используйте только оригинальные heatsink-ы и термопасту ABB — несовместимое охлаждение снизит эффективность теплоотвода и сократит срок службы.
