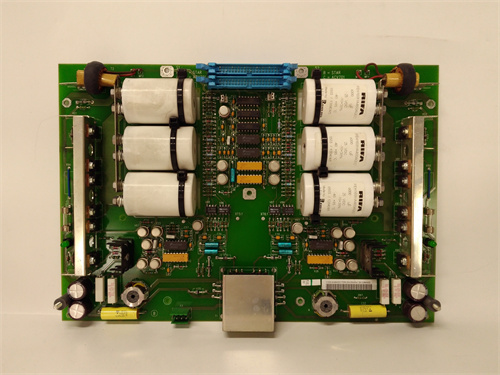

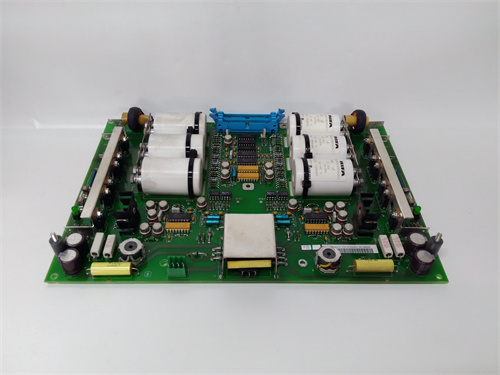

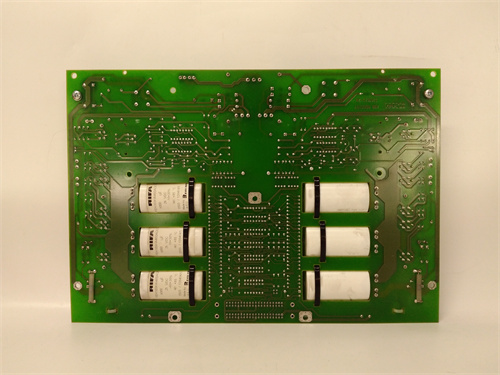

ABB 61027769 | Модуль I/O S500, 16DI, 24 В DC, в наличии

Описание

Product Introduction

Представьте: пуско-наладочный проект на химическом производстве сдан, но через полгода «лежит» один из модулей дискретного ввода. Вызов инженера, поиск документации, попытка заказать новый у официального дилера — и вам отвечают: «Снят с производства, замена — через 6–8 недель». Линия стоит. Знакомая картина? ABB 61027769, он же DI524, — это классика архитектуры S500, которая десятилетиями используется с контроллерами AC800M.

Модуль DI524 — это 16-канальный дискретный вход с напряжением 24 В DC. Он устанавливается в стойку S500 (типоразмер S500 I/O) и подключается к контроллеру через внутреннюю шину ModuleBus. Физически — компактный корпус шириной 25 мм с фронтальным подключением через съемные клеммники (типа MX или стандартные винтовые). Главная задача — принимать сигналы «сухой контакт» или от датчиков типа PNP (источник). Без него система не видит ни положения задвижки, ни статуса насоса, ни команды оператора.

По опыту скажу: сильная сторона DI524 — надежность входных цепей и защита от перенапряжения. В отличие от бюджетных аналогов, у этого модуля входные оптопары рассчитаны на длительное превышение напряжения до 30 В без деградации. И, что критически важно для эксплуатации, DI524 поддерживает «горячую» замену: вы меняете модуль на работающей системе, не останавливая технологический процесс. Для непрерывных производств это не просто удобство, а требование безопасности.

4. SOP Quality Transparency (Процесс контроля качества)

S500 — система чувствительная к качеству модулей. Сбойный DI524 может выдавать «дребезг» на входе или вообще не видеть сигнал. Наш протокол QA построен на опыте тысяч восстановленных модулей:

1. Входной контроль. Визуальный осмотр печатной платы после вскрытия. Ищем:
   • Следы окисления на разъемах внутренней шины (ModuleBus).
   • Вздутие электролитических конденсаторов (особенно во входных цепях).
   • Механические повреждения клеммников (трещины корпуса, погнутые пины).
   • Проверка артикула 61027769 на соответствие ревизии платы (разные ревизии имеют разную топологию защиты входов).
2. Нагрузочное тестирование. Подключение к тестовому стенду на базе AC800M (PM851 или PM861) с реальным контроллером. Процедура:
   • Подача 24 В DC на каждый из 16 входов через эталонный генератор.
   • Контроль времени реакции от подачи сигнала до отображения в контроллере (должно быть < 1 мс + время цикла).
   • Проверка порогов срабатывания: сигнал должен четко распознаваться при напряжении > 15 В и отключаться при < 5 В (гистерезис).
3. Электрические тесты.
   • Измерение тока утечки в каждом канале в состоянии «0» (должен быть < 1.5 мА).
   • Проверка изоляции между группами каналов (по 8) и внутренней шиной — 500 В AC, 1 минута.
   • Тест защиты от перенапряжения: кратковременная подача 35 В DC на вход — модуль не должен выйти из строя.
4. Динамический тест шины ModuleBus. Подключаем модуль в стойку с максимальной конфигурацией (12 модулей) и прогоняем циклический обмен в течение 2 часов. Фиксируем:
   • Отсутствие ошибок связи (статус модуля в системе — «Operational»).
   • Отсутствие спонтанных изменений состояния входов (фантомных сигналов).
5. Упаковка. Упаковка в антистатический пакет с ESD-маркировкой. В комплекте — новый съемный клеммник (если оригинальный имеет следы коррозии) и протокол тестирования с указанием времени прогона и подписью инженера.

5. Technical Pitfalls Guide (Технические подводные камни)

DI524 — модуль надежный, но возраст и условия эксплуатации дают о себе знать. Вот что я вынес из реальных инцидентов:

• Проблема «плавающего» нуля. Симптом: на входе отключен датчик (разомкнутая цепь), но контроллер видит «1». Причина — деградация входного оптрона или утечка тока через защитный диод. Чаще всего это происходит на каналах, которые годами работали во влажной среде (химия, пищевка). Диагностируется только при отключенной внешней цепи. Мы меняем оптопары на всех каналах, если фиксируем утечку более 0.5 мА.
• Конфликт с «сухим контактом» без искрогашения. Если на вход DI524 подключен механический контакт (реле, кнопка) без снабберной цепочки, при размыкании возникает дуга и высокочастотные помехи. Модуль может «ловить» ложные срабатывания на соседних каналах из-за наводок. Решение: либо ставить снаббер (RC-цепочку) параллельно контакту, либо использовать входы с фильтром (в DI524 фильтр программный, он не спасает от мощных ВЧ-выбросов). По опыту скажу: если у вас много релейных выходов, поставьте промежуточные реле с защитой.
• Ошибка идентификации модуля. DI524 имеет внутренний ID, который считывается контроллером при старте. Если модуль был «убит» статикой или перенапряжением по шине, контроллер может видеть его как «Unknown module» или «Configuration mismatch». Это не лечится перезагрузкой — требуется ремонт логической части модуля (замена EEPROM или процессорного элемента). Мы проверяем идентификацию на стенде перед отправкой.
• ESD-чувствительность разъема шины. Модуль S500 подключается к стойке через позолоченные контакты в нижней части корпуса. Если вы часто вынимаете и вставляете модуль без антистатического браслета, статический разряд может «пробить» входной буфер шины. Симптом — модуль определяется, но данные не обновляются. При монтаже всегда держитесь за заземленную часть стойки или используйте браслет.

6. Key Technical Specifications

7. Key Selling Points

• Полная совместимость с AC800M и S500. Прямая замена оригинального DI524 (61027769) без изменения конфигурации проекта в Control Builder или 800xA. Не требует перекомпиляции или остановки контроллера.
• Гарантированная «горячая» замена. Поддержка hot-swap позволяет менять модуль на работающей системе. Для непрерывных производств (нефтегаз, энергетика, фармацевтика) это критическое преимущество.
• Превентивная замена оптронов. При восстановлении мы проверяем и при необходимости заменяем входные оптопары. Это исключает риск «плавающих» сигналов и ложных срабатываний, которые не ловятся кратковременным тестом.
• Снижение времени простоя. Склад в Москве, отправка в день оплаты. Для экстренных случаев — курьерская доставка по Москве и области за 2–4 часа. Предоставляем предварительную проверку совместимости по вашему проекту.
• ⚠️ НЕ подходит для: подключения сигналов с напряжением 110/220 В AC. DI524 — только 24 В DC. Для высоковольтных дискретных входов используйте модули серии DI5xx с адаптерами напряжения или внешние промежуточные реле.

8. FAQ

Вопрос: Чем DI524 отличается от DI524-xxxx? Я вижу разные буквенные индексы.
Ответ: По опыту скажу: основная плата 61027769 — это «сердце». Буквенные индексы (например, DI524-1, DI524-2) обычно относятся к комплектации или ревизии прошивки. Функционально все DI524 идентичны: 16 входов, 24 В, PNP. Разница может быть в версии firmware, которая влияет на совместимость с разными ревизиями стоек S500 (TU5xx). Если у вас старая стойка (TU531), лучше брать модуль с более ранней ревизией (или мы перепрошиваем под ваш проект). Мы всегда уточняем версию перед отправкой.

Вопрос: Можно ли подключить датчик с NPN (открытый коллектор) к DI524?
Ответ: Технически — да, с дополнительным резистором и изменением схемы подключения. Но я не рекомендую. DI524 спроектирован под PNP-датчики (источник), у которых «плюс» коммутируется на вход. Для NPN (сток) вам потребуется внешний резистор-подтяжка к +24 В, и вы потеряете гальваническую развязку по группе. Лучше использовать специализированный модуль DI528 (который поддерживает оба типа) или ставить промежуточное реле с катушкой 24 В.

Вопрос: Как часто нужно менять DI524? Какой у него ресурс?
Ответ: Если условия эксплуатации нормальные (температура до 40 °C, отсутствие влаги и вибрации), ресурс оптронов — 10–15 лет непрерывной работы. После этого возможна деградация: увеличение времени срабатывания, «дребезг», утечки тока. Мы рекомендуем плановую замену (или профилактический ремонт с заменой оптронов) на объектах категории непрерывного производства каждые 8–10 лет. Лучше сделать это в период плановой остановки, чем ловить «плавающий» дефект в разгар сезона.

Вопрос: У меня DI524 не определяется в стойке. Что проверять?
Ответ: Пошагово:

1. Проверьте, что модуль полностью защелкнулся в стойке (должен быть слышен щелчок). Частая причина — недожатый модуль.
2. Проверьте питание стойки (зеленый LED на модуле питания S500). Если LED не горит — проблема в питании.
3. Если LED горит, но контроллер видит модуль как «Unknown» — проблема либо в прошивке модуля, либо в конфликте версий. Выньте модуль, протрите контакты шины (спиртом, не абразивом!) и вставьте заново.
4. Если не помогло — модуль требует диагностики. Возможно, вышел из строя EEPROM с идентификатором.

Вопрос: Можно ли использовать DI524 с контроллером AC800F?
Ответ: Нет. AC800F использует другую архитектуру I/O — серию S800 (Fieldbus). DI524 — это модуль для S500, который работает только с AC800M через внутреннюю шину ModuleBus. Физически они несовместимы (разные разъемы и протокол). Если у вас AC800F, вам нужны модули S800 (типа DI801, DI810).

Вопрос: Что входит в гарантию на восстановленный DI524?
Ответ: 12 месяцев с момента отгрузки. Гарантия распространяется на все 16 каналов, шину связи и внутренние компоненты. НЕ покрывает:

• Выход из строя из-за короткого замыкания во внешних цепях (если вы подали 220 В на вход).
• Механическое повреждение корпуса или клеммников.
• Попадание жидкости внутрь модуля.
  Если дефект производственный (или связанный с деградацией компонентов, которую мы не обнаружили при тестировании), мы заменяем модуль в течение 3 рабочих дней.

Вопрос: У вас есть модули с заводской упаковкой (new) или только восстановленные?
Ответ: Честно говоря, «новые» DI524 (61027769) в заводских коробках 2020–2025 годов выпуска практически не встречаются — ABB сняла S500 с активной поддержки несколько лет назад. Если вам предлагают «new» по цене ниже рыночной — высока вероятность подделки или модуля с истекшим сроком хранения (что для электролитических конденсаторов не лучше, чем работа). Мы продаем модули после полного технического обслуживания: замены конденсаторов, проверки оптронов и обновления прошивки (при необходимости). Гарантия — 1 год. По надежности они не уступают новым-старым запасам.
