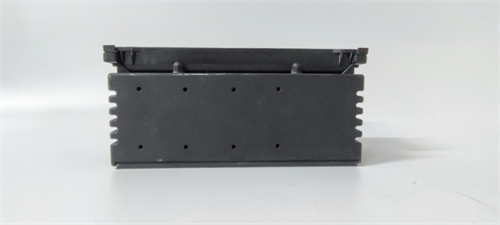

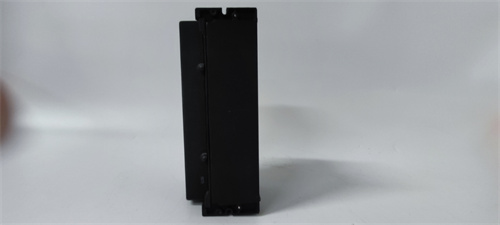

ABB 6231BP10910

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Модуль цифровых входов/выходов (DI/DO) для систем автоматизации ABB;
• Количество каналов:
  • Цифровые входы (DI): 16 каналов (тип «существующий ток» — sinking, номинальное напряжение 24 В DC);
  • Цифровые выходы (DO): 16 каналов (тип «отсутствующий ток» — sourcing, максимальный ток на канал 0,5 А);
• Параметры сигналов:
  • Время реакции входов: <0,1 мс (для критических сигналов, например, аварийные остановки);
  • Время реакции выходов: <0,1 мс (для быстрой передачи команд, например, включение gripper-а);
  • Максимальное напряжение на входах/выходах: 30 В DC (защита от перепадов напряжения);
• Защита каналов:
  • Защита от электромагнитных помех (ЭМП) по стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (4 кВ) и электростатическому разряду (15 кВ);
  • Защита от короткого замыкания (на выходах): автоматическое ограничение тока до 0,6 А, восстановление после устранения причины;
  • Защита от обратной полярности (на входах): пассивная защита диодом;
  • Изоляция каналов: Электрическая изоляция каждого канала от общей шины (500 В AC на 1 минуту) — предотвращение перекрестных помех;
• Интерфейс с контроллером: Подключение к шине контроллера ABB через протокол Profinet RT (время передачи данных <1 мс) или Modbus RTU (RS-485);
• Уровень защиты:
  • Корпус: Пластик с металлической рамой, устойчивый к вибрациям (до 10 Гц, амплитуда 0,75 мм) и химическим веществам (нефть, масло, щёлы в низких концентрациях);
  • Класс IP20 (для установки в шкафы управления или на DIN-рейки);
• Рабочий диапазон температур: -25 °C до +70 °C — расширенный диапазон для суровых условий;
• Питание: Из шкафа контроллера (24 В DC, потребление 200 мА максимально, не включая нагрузку выходов);
• Размеры: 120 мм (ширина) × 100 мм (длина) × 35 мм (высота) — компактный дизайн для плотного монтажа;
• Поддерживаемое ПО: ABB Control Builder Plus — для конфигурации каналов, тестирования и диагностики;
• Совместимость: Полная совместимость с контроллерами ABB AC500, DCS 800xA и внешним дискретным оборудованием сторонних производителей.

Преимущества и особенности

1. Высокая помехоустойчивость: Защита от ЭМП по уровню 3 и изоляция каналов делают ABB 6231BP10910 устойчивым к помехам, возникающим в агрессивных промышленных средах — например, рядом с электродвигателями конвейеров, сварочным оборудованием или высоковольтными линиями. Это исключает ложные срабатывания входов (например, сигнал «деталь на позиции» при отсутствии детали) и повреждение выходов при перегрузке;
2. Универсальность и гибкость: 16 входов и 16 выходов с поддержкой типов sinking (DI) и sourcing (DO) позволяют подключать к ABB 6231BP10910 большинство дискретного оборудования — от стандартных фотосенсоров (24 В DC) до мелких исполнителей (электромагнитные клапаны). Возможность выбора протокола связи (Profinet RT/Modbus RTU) упрощает интеграцию в существующие системы автоматизации;
3. Долговечность и надежность: Корпус, устойчивый к химическим веществам, и высококачественные электронные компоненты гарантируют срок службы ABB 6231BP10910 до 10+ лет при круглосуточном эксплуатации. Это критично для объектов с редким обслуживанием (например, удаленные нефтепромыслы), где замена модуля требует дополнительных затрат;
4. Легкая диагностика и обслуживание: Через ПО ABB Control Builder Plus операторы могут отслеживать состояние каждого канала (онлайн/оффлайн, наличие короткого замыкания) и выполнять тесты без остановки процесса. Встроенные индикаторы LED на корпусе сигнализируют о критических ошибках (например, перегрузка выхода), позволяя быстро локализовать проблему.

Примеры применения в отраслях

• Машинностроение: Завод по производству станков для металлообработки — ABB 6231BP10910 подключил 10 датчиков положения инструмента (DI) и 8 электромагнитных клапанов (DO) к контроллеру ABB AC500. В условиях сильных вибраций и ЭМП от шпинделей модуль не выдавал ложных сигналов, обеспечивая точную синхронизацию работы станка и снизив брак деталей на 15%;
• Нефтегаз: Промысловая площадка «Лукойл» — ABB 6231BP10910 интегрировал 12 кнопок аварийного остановки (DI) и 6 сигнальных ламп состояния (DO) в систему DCS 800xA. Защита от химических веществ (нефть, газовые выбросы) обеспечила стабильную работу модуля в агрессивной среде, а быстрая реакция входов (<0,1 мс) позволяла своевременно останавливать процессы при авариях;
• Логистика: Автоматизированный склад «Wildberries» — ABB 6231BP10910 подключил 16 фотосенсоров наличия упаковок (DI) и 10 приводов конвейеров (DO) к контроллеру. Компактный дизайн модуля позволил разместить его в плотном шкафу управления, а помехоустойчивость предотвратила сбои при работе рядом с другими электроприводами.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB 6231BP10910 учитывайте:
  1. Количество дискретного оборудования: 16 DI и 16 DO достаточны для большинства средних производственных линий — для крупных систем (>32 устройств) используйте несколько ABB 6231BP10910 или модули с большим количеством каналов (например, ABB 6231BP10920);
  2. Уровень помех в помещении: Для зон с сильными ЭМП (например, сварочные цехи, нефтепромыслы) модуль с защитой EN 61000-6-2 (уровень 3) — единственный подходящий выбор;
  3. Совместимость с контроллером: Убедитесь, что контроллер ABB (AC500/DCS 800xA) поддерживает протокол Profinet RT/Modbus RTU — ABB 6231BP10910 полностью оптимизирован для этих интерфейсов.
• Предостережения:
  1. При подключении выходов не превышайте максимальный ток 0,5 А/канал — для мощных устройств (например, приводы с током >0,5 А) используйте дополнительные реле или контакторы;
  2. Используйте экранированные кабели для подключения сенсоров — это снизит влияние ЭМП и предотвратит искажения сигналов;
  3. Регулярно проверяйте состояние клеммных соединений (не реже 1 раза в квартал) — окисление контактов может привести к потере сигнала и нестабильной работе модуля.
