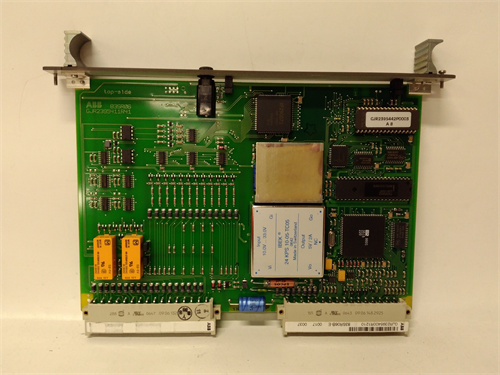

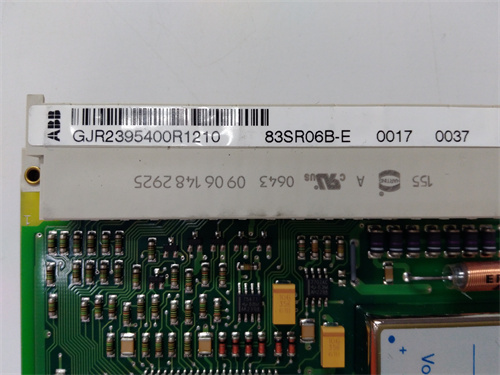

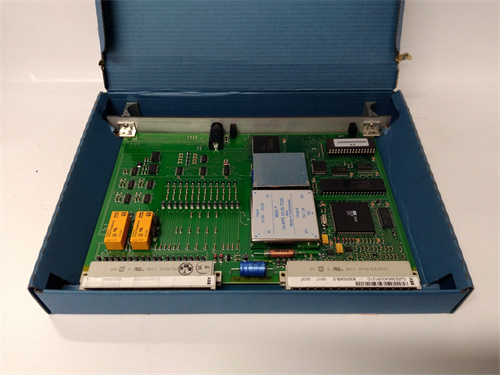

Общая характеристика продукта: ABB 83SR06B-E
Первым делом рассмотрим промышленный релейный модуль для систем автоматизации ABB — ABB 83SR06B-E, относящийся к серии ABB 83SR (специализирующейся на компактных, высоконадежных релейных устройствах для коммутации силовых цепей в автоматизированных линиях). Это устройство предназначено для управления исполнительными механизмами — контакторами, клапанами, насосами и приводами — обеспечивая безопасную коммутацию высоких токов и защиту контроллеров ПЛК от перегрузок. ABB 83SR06B-E сочетает в себе много Канальные выходы, устойчивость к промышленным помехам и простоту монтажа, становясь неотъемлемым компонентом для пищевых производств, автомационных линий сборки, тепловых пунктов и объектов с требованиями к надежности силовой коммутации.
ABB 83SR06B-E гарантирует долговечную работу даже при частых циклах коммутации: например, на автоматной линии сборки электроники ABB 83SR06B-E управляет 6 приводами конвейера, коммутируя ток 5 А для каждого привода с частотой 10 циклов в минуту — при этом срок службы реле превышает 10 миллионов циклов. Благодаря galvanic изоляции (2500 В АЦП) между управляющим входом (от контроллера ПЛК) и силовым выходом ABB 83SR06B-E защищает чувствительные компоненты автоматизации от перепадов напряжения в силовых цепях (например, при старте контактора), предотвращая сбои в работе контроллера. Также ABB 83SR06B-E поддерживает индикацию состояния каждого канала через встроенные LED, что позволяет оператору быстро диагностировать неисправности (например, разрыв цепи привода или отключение питания).
Особенно стоит отметить, что ABB 83SR06B-E монтируется на стандартную DIN-рейли и имеет компактный дизайн, что экономит пространство в шкафу управления. Модуль не требует сложной настройки — достаточно подключить управляющие сигналы от контроллера (24 В DC) и силовые цепи исполнительных механизмов, что делает его доступным для эксплуатации даже персонала с базовыми знаниями электроники. Полную информацию о ABB 83SR06B-E, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB 83SR06B-E] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB 83SR06B-E
Технические характеристики ABB 83SR06B-E оптимизированы для силовой коммутации в промышленных условиях и соответствуют стандартам IEC 61810-1 (для релейных модулей) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный много Канальный релейный модуль DIN-рейли с galvanic изоляцией |
| Параметры управляющих входов | • Тип сигнала: DC • Номинальное напряжение входа: 24 В DC • Диапазон входного напряжения: 19.2–28.8 В DC • Максимальный входной ток: 10 мА/канал • Время срабатывания входа: ≤10 мс |
| Параметры силовых выходов | • Количество каналов: 6 (независимые) • Тип реле: Резистивный контакт (SPDT — Single Pole Double Throw) • Максимальный номинальный ток: 5 А/канал (при 250 В AC / 30 В DC) • Максимальное напряжение на выходе: 250 В AC / 30 В DC • Срок службы контактов: ≥10 миллионов циклов (при номинальной нагрузке) |
| Защитные функции | • galvanic изоляция: 2500 В АЦП (между входом и выходом) • Защита от перегрузки: Токовое ограничение (≤6 А/канал, автоматическое восстановление) • Защита от электростатического разряда (ESD): ±15 кВ (контактное), ±25 кВ (воздушное) • Устойчивость к помехам: EN 61000-4-4 (импульсная помеха ±4 kV) |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, по стандарту EN 50022) • Корпус: Пластик UL94 V-0 (негорючее, ударостойкое) • Класс защиты (IP): IP20 (для установки в закрытых шкафах) • Габариты (Ш×В×Г): 45 × 110 × 90 мм • Вес: ~0.3 кг • Индикаторы: 6 LED (зеленый — контакт замкнут, не горит — контакт разомкнут) + 1 LED питания (красный) |
| Эксплуатационные параметры | • Температурный диапазон работы: -20 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–50 Гц, ускорение 1 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61810-1, EN 61000-6-2, RoHS |
Преимущества и особенности ABB 83SR06B-E
-
Много Канальность и высокая нагрузочная способность
ABB 83SR06B-E имеет 6 независимых релейных каналов, каждый из которых поддерживает коммутацию тока до 5 А — это позволяет управлять несколькими исполнительными механизмами (например, 6 насосами или 3 контактора с двумя обмотками) из одного модуля. Высокая нагрузочная способность делает модуль универсальным: он подходит как для маломощных устройств (например, соленоиды клапанов, 0.5 А), так и для среднемощных приводов (например, небольшие электродвигатели, 3 А). Независимость каналов гарантирует, что отказ одного канала не влияет на работу других — это повышает общую надежность системы. -
Высокая степень изоляции и защита от помех
galvanic изоляция 2500 В АЦП между входом и выходом ABB 83SR06B-E превышает требования промышленных стандартов, что обеспечивает максимальную защиту контроллеров ПЛК и модулей I/O от перепадов напряжения в силовых цепях. Например, при старте контактора с током пуска 10 А модуль предотвращает проникновение помех в управляющую цепь, что исключает ложные срабатывания контроллера. Защита от ESD и импульсных помех дополнительно повышает стабильность работы в условиях сильных электромагнитных полей (например, на линиях с инверторами или высоковольтными кабелями). -
Долговечность и удобство диагностики
Срок службы контактов ABB 83SR06B-E превышает 10 миллионов циклов — это в 2–3 раза больше, чем у бюджетных релейных модулей (3–5 миллионов циклов). Это критично для линий с частой коммутацией (например, пищевые производства с переключением технологических операций раз в 5–10 минут). LED-индикаторы каждого канала позволяют оператору быстро определить состояние: если зеленый свет горит — контакт замкнут (привод работает), если не горит — контакт разомкнут (проблема с приводом или управляющим сигналом). Это сокращает время поиска неисправностей с нескольких часов до нескольких минут. -
Компактность и простота монтажа
С габаритами 45 × 110 × 90 мм ABB 83SR06B-E занимает минимум места на DIN-рейли — можно установить до 8 модулей в ряду шириной 360 мм, что актуально для шкафов с ограниченным размером. Монтаж занимает не более 10 минут: достаточно закрепить модуль на рейли, подключить питание (24 В DC), управляющие сигналы от контроллера (на каждый канал) и силовые цепи к исполнительным механизмам. Отсутствие необходимости в дополнительном оборудовании (например, шине питания для реле) снижает затраты на интеграцию.
Примеры применения ABB 83SR06B-E
- Пищевая промышленность: Управление линией упаковки продуктов
На пищевом заводе ABB 83SR06B-E управляет линией упаковки консервов, включая 4 привода конвейера, 1 клапан подачи продукта и 1 нагреватель упаковочной пленки:
- Каждый канал ABB 83SR06B-E подключен к соответствующему исполнителю: каналы 1–4 — приводы конвейера (ток 2 А каждый), канал 5 — клапан (ток 1 А), канал 6 — нагреватель (ток 3 А);
- Управляющие сигналы поступают от контроллера ABB AC 500 — при получении команды «старт» модуль замыкает контакты соответствующих каналов, и линия начинает работу;
- При разрыве кабеля к одному из приводов конвейера LED-индикатор этого канала гаснет — оператор быстро находит и устраняет неисправность, простоем линии занимает 5 минут;
- galvanic изоляция ABB 83SR06B-E защищает контроллер от помех от нагревателя, что предотвращает ошибки в логике управления упаковкой.
- Автоматизация тепловых пунктов: Контроль системы отопления
В тепловом пункте ABB 83SR06B-E управляет системой отопления многоэтажного дома, включая 2 насоса циркуляции воды, 1 клапан подачи пара и 3 вентилятора охлаждения котла:
- Каналы 1–2 ABB 83SR06B-E — насосы (ток 4 А каждый), канал 3 — клапан (ток 1.5 А), каналы 4–6 — вентиляторы (ток 0.8 А каждый);
- Контроллер регулирует работу модуля в зависимости от температуры на улице: при понижении температуры ниже -5 °C замыкаются контакты насосов и клапана, при нагреве котла выше 90 °C — контакты вентиляторов;
- Модуль работает в условиях температуры +50 °C (в шкафу теплового пункта) без снижения производительности — срок службы релей превышает 5 лет при ежедневной работе 12 часов;
- Электрооборудование: Тестирование низковольтных приборов
В лаборатории тестирования электрооборудования ABB 83SR06B-E используется для коммутации питания тестируемых приборов (например, розеток, выключателей):
- Каждый канал модуля подключен к отдельному тестовому стенду — при подаче управляющего сигнала от ПК (через контроллер ABB CPU0002) модуль подаёт питание на тестируемый прибор;
- Тестировщики наблюдают за LED-индикаторами ABB 83SR06B-E — если прибор работает исправно, индикатор горит; при коротком замыкании в приборе модуль ограничивает ток до 6 А, защищая стенд от повреждения;
- Компактность модуля позволяет установить его в каждом тестовом стенде, что упрощает организация лаборатории и снижает затраты на оборудование.
Сравнение с конкурентами
Сравним ABB 83SR06B-E с промышленным релейным модулем Siemens 3RP2505-1BW30 (6 каналов) — аналогом для систем Siemens:
| Параметр | ABB 83SR06B-E | Siemens 3RP2505-1BW30 |
|---|---|---|
| Количество каналов | 6 (независимые, SPDT) | 6 (независимые, SPST) |
| Максимальный выходной ток | 5 А/канал (250 В AC / 30 В DC) | 4 А/канал (250 В AC / 30 В DC) |
| galvanic изоляция | 2500 В АЦП (вход-выход) | 2000 В АЦП (вход-выход) |
| Срок службы контактов | ≥10 миллионов циклов | ≥8 миллионов циклов |
| Габариты (Ш×В×Г) | 45 × 110 × 90 мм | 50 × 115 × 95 мм |
| Тип контакта | SPDT (один полюс, два положения) | SPST (один полюс, одно положение) |
Вывод: ABB 83SR06B-E превосходит аналог Siemens по нагрузочной способности (5 А против 4 А), степени изоляции (2500 В АЦП против 2000 В АЦП), сроку службы контактов (10 млн против 8 млн циклов) и компактности. Ключевое преимущество ABB 83SR06B-E — тип контакта SPDT, который позволяет подключать два исполнителя к одному каналу (например, основной и резервный насос), что увеличивает гибкость системы. Для объектов с требованиями к высокой надежности и гибкости коммутации ABB 83SR06B-E является более подходящим решением.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB 83SR06B-E для управления исполнительными механизмами с током до 5 А и напряжением до 250 В AC / 30 В DC. При выборе учитывайте:
- Количество исполнителей: Если нужно управлять 4–6 устройствами, ABB 83SR06B-E с 6 каналами подходит идеально; для большего количества используйте несколько модулей;
- Тип нагрузки: Для резистивных нагрузок (нагреватели, соленоиды) модуль работает стабильно при номинальной нагрузке; для индуктивных нагрузок (двигатели, контакторы) рекомендуйте запас по току 20–30% (например, для двигателя с током 4 А используйте канал с запасом до 5 А);
- Условия эксплуатации: Для шкафов с температурой до +60 °C ABB 83SR06B-E гарантирует стабильную работу, в то время как модули с низкой температурной устойчивостью могут выходить из строя.
-
Монтаж:
- Устанавливайте ABB 83SR06B-E на DIN-рейли в шкафу управления, располагая его ближе к исполнительным механизмам (снижает длину силовых кабелей);
- Подключите питание модуля (24 В DC) к клеммам «V+» и «0V» — убедитесь, что полярность соответствует маркировке на корпусе;
- Подключите управляющие сигналы от контроллера к клеммам «IN1»–«IN6» (по одному сигналу на канал);
