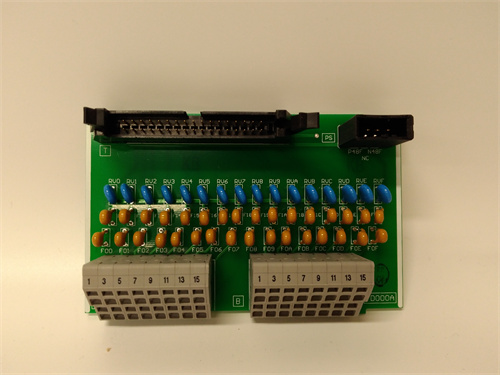

Общая характеристика продукта: ABB 969.105EBG 540KKS166899
Первым делом рассмотрим промышленный модуль сигнальной обработки для систем автоматизации ABB — ABB 969.105EBG 540KKS166899, относящийся к серии ABB Symphony Plus (специализирующейся на высоконадежных компонентах для критических объектов энергетики, нефтегаза и химической промышленности). Это устройство предназначено для преобразования и обработки аналоговых сигналов от сенсоров (температуры, давления, расхода) в цифровые данные, которые передаются в контроллеры Symphony Plus, обеспечивая высокую точность и стабильность в условиях агрессивных промышленных помех. ABB 969.105EBG 540KKS166899 сочетает в себе индивидуальную изоляцию каналов, широкий диапазон поддерживаемых сигналов и длительный ресурс работы, становясь неотъемлемым компонентом для котельных ТЭЦ, нефтеперерабатывающих заводов и крупных химических комплексов — где ошибка в сигнальной обработке может привести к авариям или серьезным экономическим потерям.
ABB 969.105EBG 540KKS166899 гарантирует точность обработки сигналов даже при сильных электромагнитных помехах: например, на ТЭЦ с мощностью 1000 МВт ABB 969.105EBG 540KKS166899 обрабатывает сигналы от 8 датчиков температуры пара (4–20 мА) и 4 датчиков расхода воды (0–10 В DC), передавая цифровые данные в контроллер Symphony Plus с абсолютной погрешностью не более ±0.05%. Благодаря galvanic изоляции (1000 В АЦП) между каналами и шиной связи ABB 969.105EBG 540KKS166899 предотвращает передачу шунтирующих токов и искажений сигналов от высоковольтных установок (например, генераторов, трансформаторов), что критично для точного контроля параметров энергетических процессов. Также ABB 969.105EBG 540KKS166899 поддерживает настраиваемую фильтрацию сигналов (0.1–100 Гц), позволяя подавить высокочастотные помехи от смесительных агрегатов или силовых кабелей.
Особенно стоит отметить, что ABB 969.105EBG 540KKS166899 полностью совместим с системой Symphony Plus и монтируется в стандартные шкафы этой серии без дополнительных адаптеров. Модуль автоматически распознается контроллером при подключении, а настройка параметров (тип сигнала, диапазон измерений, фильтрация) выполняется через программное обеспечение ABB Harmony Ovation — это сокращает время интеграции и снижает риск ошибок. Полную информацию о ABB 969.105EBG 540KKS166899, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB 969.105EBG 540KKS166899] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB 969.105EBG 540KKS166899
Технические характеристики ABB 969.105EBG 540KKS166899 оптимизированы для работы с системой ABB Symphony Plus и соответствуют стандартам IEC 61131-2 (для модулей сигнальной обработки) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль сигнальной обработки для системы ABB Symphony Plus |
| Параметры каналов | • Количество каналов: 12 (индивидуально изолированные) ・Поддерживаемые сигналы: Аналоговые (4–20 мА, 0–20 мА, 0–5 В DC, 0–10 В DC), цифровые (干 контакты, 24 В DC) • Разрешение АЦП: 24 бит • Абсолютная погрешность: ±0.05% от полного диапазона (FSR) • Температурная 드рифт: ≤10 ppm/°C |
| Параметры сигнальной обработки | • Время обновления данных: ≤1 мс (на все 12 каналов) • Фильтрация: Настраиваемая (0.1–100 Гц, цифровая ФНЧ) • Линейзация: Поддержка нелинейных сенсоров (таблицы калибровки) • Устойчивость к помехам: EN 61000-4-4 (импульсная помеха ±4 kV), EN 61000-4-5 (импульсное перенапряжение ±6 kV) |
| Изоляция | • Изоляция между каналами: 1000 В АЦП (galvanic) • Изоляция между модулем и шиной Symphony Plus: 1500 В АЦП • Изоляция питания: 1000 В АЦП |
| Связь с контроллером | • Интерфейс: Шина ABB Symphony Plus (оптическая/электрическая) • Протокол: ABB Symphony Plus Communication Protocol • Синхронизация: Время реального времени (RTT) с контроллером |
| Питание | • Напряжение питания: 24 В DC (19.2–28.8 В DC) / 48 В DC (40–56 В DC) (варианты исполнения) • Потребление питания: ≤20 ВА • Максимальный ток потребления: ≤0.8 А (при 24 В DC) |
| Конструктивные параметры | • Тип монтажа: Вставной (в шкаф ABB Symphony Plus) • Корпус: Металлический (сталь) • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 150 × 200 × 250 мм • Вес: ~3.5 кг • Индикаторы: LED-индикаторы питания (зеленый), ошибки (красный) и синхронизации (желтый) |
| Экологические параметры | • Температурный диапазон работы: -20 °C – +65 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–500 Гц, ускорение 5 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, RoHS, SIL 2 (по IEC 61508) |
Преимущества и особенности ABB 969.105EBG 540KKS166899
-
Высокая точность и стабильность обработки сигналов
ABB 969.105EBG 540KKS166899 имеет 24-битное разрешение АЦП и абсолютную погрешность ±0.05% FSR, что позволяет обрабатывать сигналы с экстремальной точностью — критично для энергетических объектов, где даже минимальное отклонение параметров (например, температуры пара на 0.1 °C) может повлиять на эффективность генерации электроэнергии. Температурная 드рифт ≤10 ppm/°C гарантирует, что точность не снижается при колебаниях температуры окружающей среды (например, в котельных зонах ТЭЦ, где температура может достигать +60 °C). -
Индивидуальная изоляция каналов и высокая защита от помех
Каждый из 12 каналов ABB 969.105EBG 540KKS166899 имеет galvanic изоляцию 1000 В АЦП — это означает, что неисправность в одном канале (например, короткое замыкание сигнала к земле) не влияет на работу других каналов и не вызывает сбоя контроллера. Изоляция также защищает модуль от высоковольтных импульсов от силовых установок (например, при переключении трансформаторов), предотвращая повреждение электроники. Устойчивость к импульсным помехам ±4 kV и импульсным перенапряжениям ±6 kV делает модуль подходящим для использования в условиях сильных электромагнитных полей (нефтепереработка, химическая промышленность). -
Гибкость в работе с различными сенсорами
ABB 969.105EBG 540KKS166899 поддерживает широкий спектр сигналов: от стандартных аналоговых (4–20 мА, 0–10 В DC) до цифровых (干 контакты) и нелинейных сенсоров (например, термокупли, резистивные термометры). Для нелинейных сенсоров предусмотрены таблицы калибровки в программном обеспечении ABB Harmony Ovation — это позволяет точно преобразовать сигналы в физические параметры (например, температуру в °C, давление в бар) без дополнительных преобразователей. Также модуль поддерживает настраиваемую фильтрацию (0.1–100 Гц), что позволяет адаптировать его к особенностям конкретного объекта (например, подавить помех от насосов на нефтеперерабатывающем заводе). -
Надежность и соответствие стандартам безопасности
ABB 969.105EBG 540KKS166899 соответствует стандарту SIL 2 (IEC 61508) — это подтверждает его применимость в системах безопасности критических объектов (например, системы защиты котлов ТЭЦ, системы аварийного останова реакторов на химических заводах). Средний наработанный ресурс (MTBF) превышает 200 000 часов, что соответствует более чем 20 годам непрерывной эксплуатации в обычных условиях. Корпус из стали обеспечивает механическую прочность и защиту от коррозии (важно для химических производств с агрессивной средой).
Примеры применения ABB 969.105EBG 540KKS166899
- Энергетика: Контроль параметров котла ТЭЦ
На ТЭЦ с мощностью 1000 МВт ABB 969.105EBG 540KKS166899 обрабатывает сигналы от 12 сенсоров, контролирующих параметры углепластинного котла:
- 6 датчиков температуры пара (4–20 мА) в разных сегментах котла, 3 датчика давления пара (4–20 мА), 2 датчика расхода воды (0–10 В DC) и 1 цифровой датчик уровня золы (干 контакт);
- ABB 969.105EBG 540KKS166899 обрабатывает сигналы с фильтрацией 1 Гц (подавление помех от вентиляторов котла) и передаёт цифровые данные в контроллер Symphony Plus с обновлением каждые 1 мс;
- При превышении температуры пара выше установленного лимита (например, 540 °C) модуль отправляет сигнал об ошибке в контроллер, который активирует систему охлаждения и сигнализацию аварии;
- Изоляция 1000 В АЦП защищает модуль от помех от генераторов, расположенных вблизи — нет искажений сигналов, даже при перепадах напряжения в силовых цепях.
- Нефтепереработка: Контроль процесса переработки нефти
На нефтеперерабатывающем заводе ABB 969.105EBG 540KKS166899 обрабатывает сигналы от 10 сенсоров в установке крекинга:
- 4 датчика температуры реактора (4–20 мА), 3 датчика давления газов (4–20 мА), 2 датчика концентрации бензина (0–5 В DC) и 1 цифровой датчик уровня нефти (干 контакт);
- ABB 969.105EBG 540KKS166899 использует таблицы калибровки для нелинейного датчика концентрации бензина — точно преобразует сигнал в процентное содержание бензина в продукте;
- Фильтрация 10 Гц подавляет помех от смесительных агрегатов, обеспечивая стабильность сигналов;
- Корпус из стали защищает модуль от коррозии от паров нефтепродуктов, срок службы модуля превышает 15 лет.
- Химическая промышленность: Контроль реактора полимеризации
На химическом заводе ABB 969.105EBG 540KKS166899 управляет обработкой сигналов от 12 сенсоров в реакторе полимеризации пластмасс:
- 5 датчиков температуры реакции (4–20 мА), 3 датчика давления (4–20 мА), 2 датчика расхода мономера (0–10 В DC), 1 датчик уровня полимера (0–5 В DC) и 1 цифровой датчик состояния клапана (干 контакт);
- ABB 969.105EBG 540KKS166899 соответствует стандарту SIL 2 — используется в системе безопасности, которая останавливает реактор при превышении температуры или давления;
- Данные передаются в контроллер Symphony Plus с задержкой ≤1 мс — контроллер мгновенно регулирует подачу мономера или охлаждающей жидкости;
- Работа в температурном диапазоне 0–60 °C без снижения точности — соответствует условиям химического производства.
Сравнение с конкурентами
Сравним ABB 969.105EBG 540KKS166899 с модулем сигнальной обработки Siemens S7-1500 SM 1231 AI 8x13bit (6ES7231-4HA32-0XB0) — популярным аналогом для систем Siemens S7-1500:
| Параметр | ABB 969.105EBG 540KKS166899 | Siemens S7-1500 SM 1231 AI 8x13bit |
|---|---|---|
| Количество каналов | 12 (индивидуально изолированные) | 8 (групповая изоляция — 4 канала в группе) |
| Разрешение АЦП | 24 бит | 13 бит |
| Абсолютная погрешность | ±0.05% FSR | ±0.1% FSR |
| Температурная 드рифт | ≤10 ppm/°C | ≤50 ppm/°C |
| Изоляция между каналами | 1000 В АЦП (индивидуальная) | 250 В АЦП (групповая) |
| Поддержка стандартов SIL | SIL 2 (IEC 61508) | Нет |
| Время обновления | ≤1 мс (все |
