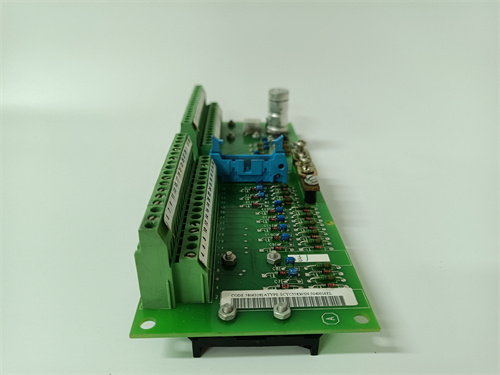

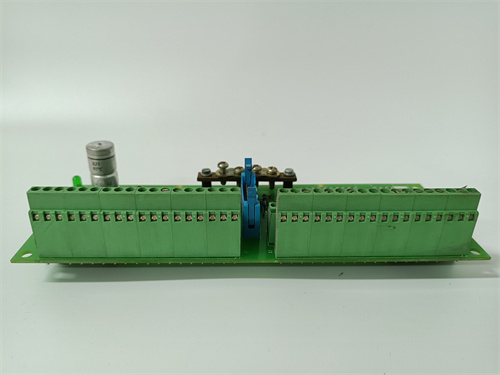

ABB 969.105EBG 540KKS166899

Описание

Общая информация о продукте

Технические параметры продукта

• Композиция каналов: 16 каналов цифрового ввода (DI) + 16 каналов цифрового вывода (DO) — разделение на входы и выходы позволяет одновременно собирать данные от сенсоров и управлять исполнителями, не требуя отдельных модулей.
• Параметры цифровых входов (DI):
  • Тип сигнала: Низковольтный дискретный сигнал (24 ВДК, постоянный ток) — стандарт для индустриальных сенсоров (датчики приближения, концевики, кнопки управления).
  • Уровни сигнала:
    • Логический «1» (активный): 11–30 ВДК.
    • Логический «0» (неактивный): 0–5 ВДК.
  • Защита от помех: Встроенная фильтрация импульсов (0.1–10 мс, настраиваемая) — устраняет ложные срабатывания от электромагнитных помех (например, от инверторов или электродвигателей).
  • Изоляция: Гальваническая изоляция каналов от шины (500 ВАК, 1 мин) — предотвращает влияние ground loops и неравных потенциалов на точность считывания сигналов.
• Параметры цифровых выходов (DO):
  • Тип выхода: Транзисторный выход (Open Collector) — предназначен для управления низковольтными исполнителями (реле, светодиоды сигнальные, маленькие клапаны).
  • Максимальный ток на канал: 0.5 А (при 24 ВДК) — достаточное для прямого управления исполнителями с потреблением до 12 ВА (без использования промежуточных реле).
  • Время реакции: ≤1 мс (замыкание/разрыв) — гарантирует мгновенную реакцию на команды контроллера (например, быстрый останов исполнителя при аварийном сигнале от DI).
  • Защита от короткого замыкания: Встроенные диоды зажимного реле (TVS) — поглощают импульсы переvoltaжа и предотвращают повреждение транзисторов при замыкании в силовой цепи.
• Совместимость: Универсальная — подходит для контроллеров ABB (AC 800M, Freelance 2000/800F) и систем с поддержкой протокола Modbus RTU; подключается через шину Profinet или Modbus TCP (в зависимости от конфигурации).
• Питание: 24 ВДК (постоянный ток), потребление ≤200 мА — совместимо с большинством индустриальных блоков питания, позволяет монтировать модуль в удаленных шкафах без специального источника энергии.
• Температурный диапазон работы: -25 °C до +70 °C, относительная влажность 5–95% (без конденсации) — адаптирован к экстремальным условиям (например, холодные зоны склада или нагретые производственные цеха).
• Класс защиты корпуса: IP20 (для установки в закрытые шкафы) — защищает внутренние компоненты от пыли и посторонних предметов диаметром >12 мм; для влажных зон требуется дополнительная герметизация шкафа.
• Индикаторы состояния:
  • Для DI: Зеленые светодиоды (по одному на канал) — горит при активном сигнале (логический «1»).
  • Для DO: Желтые светодиоды (по одному на канал) — горит при активном выходном сигнале.
  • Общий индикатор питания (красный): горит при подаче 24 ВДК на модуль.
• Конструкция и монтаж: Ширина 45 мм (для DIN-рейки), глубина 110 мм — компактный дизайн экономит пространство в шкафу, позволяя монтировать модуль рядом с контроллерами или другими модулями IO.

Преимущества и особенности

1. Универсальность (DI + DO в одном модуле): ABB 969.105EBG 540KKS166899 сочетает 16 DI и 16 DO — это устраняет необходимость покупки отдельных модулей для ввода и вывода, сокращая затраты на оборудование и размеры шкафа. Например, в линии упаковки модуль может считывать сигналы от концевиков (DI) и управлять приводами конвейера (DO) одновременно.
2. Высокая устойчивость к помехам: Фильтрация импульсов и гальваническая изоляция делают ABB 969.105EBG 540KKS166899 идеальным для промышленных сред с сильными электромагнитными помехами (например, металлургические цепи с электродвигателями мощностью >100 кВт). Модуль не искажает сигналы, даже при близком расположении к инвесторам или трансформаторам.
3. Широкий температурный диапазон: Работа в диапазоне -25 °C до +70 °C позволяет использовать ABB 969.105EBG 540KKS166899 в открытом воздухе (например, насосные станции в северных регионах зимой) или нагретых производственных зонах (например, цеха термической обработки металла), где стандартные модули выходят из строя.
4. Простота интеграции и диагностики: Модуль автоматически распознается контроллерами ABB (AC 800M, Freelance) — не требует сложной настройки или обновления прошивки. Отдельные светодиоды для каждого канала позволяют операторам быстро выявлять неисправности (например, неработающий сенсор — индикатор DI не горит), сокращая время диагностики.

Примеры применения в отраслях

• Химическая промышленность (завод по производству удобрений): В реакторном цехе ABB 969.105EBG 540KKS166899 подключен к контроллеру ABB AC 800M. 16 DI считывают сигналы от датчиков уровня сырья в резервуарах и аварийных кнопок, а 16 DO управляют клапанами подачи химикатов и запорными вентиляторами. При низком уровне сырья (сигнал DI) модуль отправляет команду DO на открытие клапана, поддерживая стабильный процесс синтеза удобрений.
• Металлургия (линия холодной прокатки стали): В линии прокатки ABB 969.105EBG 540KKS166899 собирает данные от 12 датчиков положения листа стали (DI) и управляет 8 приводами рольков (DO). Фильтрация импульсов устраняет ложные сигналы от электродвигателей рольков, а быстрая реакция DO (≤1 мс) гарантирует точную регулировку скорости прокатки, обеспечивая толщину листа с погрешностью ≤0.02 мм.
• Водоподготовка (станция очистки воды): В станции очистки ABB 969.105EBG 540KKS166899 считывает сигналы от 10 датчиков давления в фильтрах (DI) и управляет 6 насосами подачи воды (DO). При превышении давления (сигнал DI) модуль отключает соответствующий насос (DO), предотвращая разрыв фильтров и выброс загрязненной воды.
• Логистика (автоматизированный склад с конвейерами): В складе ABB 969.105EBG 540KKS166899 считывает сигналы от датчиков приближения товаров (DI) и управляет 14 приводами конвейеров (DO). Модуль синхронизирует работу конвейеров — при появлении товара на одном участке (DI) он запускает следующий конвейер (DO), обеспечивая плавное перемещение грузов.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Определите количество требуемых каналов DI/DO — если система нуждается в ≥10 каналах ввода и ≥10 каналов вывода, ABB 969.105EBG 540KKS166899 с 16+16 каналами подходит; для меньших систем можно рассмотреть модели с 8+8 каналами.
  2. Учтите условия эксплуатации — при работе в температурах <0 °C или >60 °C ABB 969.105EBG 540KKS166899 (диапазон -25 °C – +70 °C) — оптимальный вариант; для стандартных цехов с температурой 10–40 °C можно использовать более дешевые модели.
  3. Проверьте совместимость с контроллером — если используется контроллер ABB (AC 800M, Freelance), модуль интегрируется автоматически; для других систем (Siemens, Rockwell) убедитесь в поддержке протокола Modbus RTU/TCP.
• Меры предосторожности:
  1. Отключите питание (24 ВДК) перед монтажом или заменой модуля — работа с подключенным напряжением может привести к короткому замыканию или повреждению каналов.
  2. Используйте экранированные кабели для подключения DI/DO — экранирование снижает влияние электромагнитных помех, особенно на длинных линиях (>50 м); экранирование должно быть заземлено на одном конце (у модуля).
  3. Не превышайте токовые лимиты DO — каждый канал поддерживает максимум 0.5 А; для исполнителей с током >0.5 А (например, мощные реле) используйте промежуточное реле, чтобы не повредить транзисторы модуля.
  4. Регулярно проверяйте индикаторы состояния — если индикатор DI не горит при активном сигнале от сенсора, проверьте кабель или замените сенсор; если индикатор DO горит, но исполнитель не работает, проверьте силовую цепь исполнителя.
