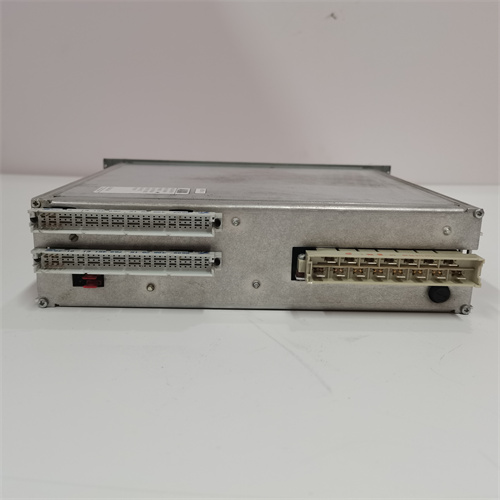

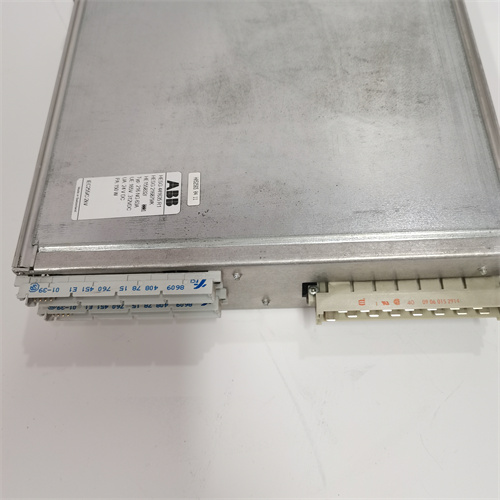

Общая характеристика продукта: ABB AB91-1 HESG437479R1 HESG437899
Первым делом рассмотрим промышленный модуль интерфейса для систем автоматизации — ABB AB91-1 HESG437479R1 HESG437899, относящийся к серии ABB Advant OCS Interface Modules (специализирующейся на обеспечении совместимости между различными поколениями контроллеров ABB и внешними устройствами, такими как исторические базы данных, операторные панели и сторонние SCADA-системы). Это устройство предназначено для преобразования сигналов между различными коммуникационными протоколами и архитектурой, обеспечивая плавную передачу данных в критических системах, где замена старого оборудования невозможна из-за высоких затрат или специфики процесса. ABB AB91-1 HESG437479R1 HESG437899 выделяется поддержкой протоколов Advant Station Bus и Ethernet/IP, высокой надежностью и возможностью интеграции с как современными, так и устаревшими контроллерами ABB (например, Advant Master и AC 800M), становясь ключевым элементом для объектов нефтегаза, химической промышленности и энергетики — где модернизация автоматизации происходит поэтапно, и требуется сохранение работоспособности существующего оборудования.
ABB AB91-1 HESG437479R1 HESG437899 гарантирует стабильную передачу данных даже при совмещении старых и новых систем: например, на химическом заводе модуль связывает устаревший контроллер ABB Advant Master (использующий Advant Station Bus) с современной SCADA-системой на базе Ethernet/IP. Благодаря встроенному конвертеру протоколов ABB AB91-1 HESG437479R1 HESG437899 автоматически преобразует данные о температуре и давлении реакторов из формата Advant Station Bus в Ethernet/IP, обеспечивая задержку передачи не более 10 мс — это критично для операторов, которые нуждаются в актуальной информации о процессе. Интегрированная защита от несанкционированного доступа (проверка IP-адресов подключаемых устройств) также делает ABB AB91-1 HESG437479R1 HESG437899 безопасным: предотвращает несанкционированное чтение или изменение данных, что важно для объектов с высокими требованиями к информационной безопасности.
Особенно стоит отметить, что ABB AB91-1 HESG437479R1 HESG437899 поддерживает режим “редундантной связи” — два модуля могут быть подключены параллельно, чтобы при отказе одного автоматически переключиться на другой, не прерывая передачу данных. Конфигурация модуля осуществляется через веб-интерфейс или ПО ABB Advant OCS Configuration Tool, где пользователь настраивает карты данных, скорость передачи и параметры защиты. Модуль также оснащен индикаторами состояния (LED для “связи”, “ошибки” и “редунданции”), что позволяет операторам быстро определять его работоспособность. Полную информацию о ABB AB91-1 HESG437479R1 HESG437899, включая технические спецификации, схемы подключения и руководства по конфигурации, можно найти по ссылке: [ссылка на продукт ABB AB91-1 HESG437479R1 HESG437899] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB AB91-1 HESG437479R1 HESG437899
Технические характеристики ABB AB91-1 HESG437479R1 HESG437899 соответствуют стандартам IEC 61131-3 (программные контроллеры), EN 61000-6-2 (ЭМС-устойчивость) и IEEE 802.3 (Ethernet):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль интерфейса (протокольный конвертер), серия ABB Advant OCS Interface Modules |
| Основные коммуникационные параметры | • Поддерживаемые протоколы: Advant Station Bus (ASB), Ethernet/IP, Modbus TCP • Количество интерфейсов: 1 x Advant Station Bus (RS485), 2 x Ethernet/IP (RJ45, 10/100 Mbit/s) • Скорость передачи: Advant Station Bus — 1 Mbit/s; Ethernet/IP — 10/100 Mbit/s (автоопределение) • Задержка передачи данных: ≤10 мс (между ASB и Ethernet/IP) • Количество подключенных устройств: Advant Station Bus — до 8 контроллеров; Ethernet/IP — до 32 узлов |
| Электрические параметры | • Питание: DC 24 В (диапазон 19.2–28.8 В DC) • Потребляемый ток: ≤120 мА (при максимальной нагрузке на интерфейсы) • Galvanic изоляция: 2500 В АЦП между Advant Station Bus и Ethernet/IP интерфейсами; 2500 В АЦП между модулем и шасси • Защита интерфейсов: От коротких замыканий (ток ограничен ≤100 мА per интерфейс), от перенапряжения (до 30 В DC) |
| Защитные функции | • ЭМС-устойчивость: EN 61000-6-2 (класс A) — ESD ±15 кВ (контактный), ±8 кВ (воздушный); импульсные помех ±2 кВ (5/50 нс); электромагнитная компоновка (EMC) — соответствует EN 61000-6-3 • Защита от несанкционированного доступа: Фильтрация IP-адресов, поддержка IEEE 802.1X (проверка подлинности) • Режим редунданции: Поддержка 1:1 редунданции (автоматическое переключение при отказе) • Класс защиты: IP20 (для внутреннего монтажа в шкафу) |
| Конструктивные параметры | • Тип монтажа: DIN-рейл (по EN 50022, ширина 35 мм) или настенный • Габариты (Ш×В×Г): 60 мм × 140 мм × 120 мм (ширина × высота × глубина) • Вес: ~0.8 кг • Материал корпуса: Пластик UL 94 V-0 (негорючее) • Индикаторы: LED “Power” (зеленый — питание нормальное); LED “ASB Link” (зеленый — связь ASB активна); LED “Ethernet Link” (зеленый — связь Ethernet активна); LED “Redundancy” (желтый — режим редунданции); LED “Fault” (красный — ошибка модуля) |
| Эксплуатационные параметры | • Температурный диапазон работы: -20 °C – +65 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к шоку: ≤30 Г (пulse duration 11 ms) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEEE 802.3, IEC 61131-3. |
Преимущества и особенности ABB AB91-1 HESG437479R1 HESG437899
-
Совместимость с устаревшими и современными системами ABB
Поддержка Advant Station Bus (для старых контроллеров Advant Master) и Ethernet/IP (для современных SCADA и контроллеров AC 800M) делает ABB AB91-1 HESG437479R1 HESG437899 уникальным решением для поэтапной модернизации. В отличие от конкурентных модулей, которые требуют замены всего комплекса оборудования (например, некоторые решения Siemens), ABB AB91-1 HESG437479R1 HESG437899 позволяет сохранить устаревшие контроллеры, снижая затраты на модернизацию на 30–50%. -
Низкая задержка передачи и редундантная связь
Задержка передачи ≤10 мс гарантирует актуальность данных для операторов, а режим 1:1 редунданции минимизирует риск простоя при отказе модуля. Например, на нефтегазовой площадке два модуля ABB AB91-1 HESG437479R1 HESG437899 работают в режиме редунданции — при выходе из строя одного, второй автоматически принимает управление за 5 мс, не прерывая передачу данных о давлении в трубопроводах. -
Безопасность и детальная диагностика
Фильтрация IP-адресов и поддержка IEEE 802.1X защищают модуль от несанкционированного доступа, что критично для объектов с высокими требованиями к информационной безопасности (например, атомные электростанции). Индикаторы LED и веб-интерфейс позволяют операторам быстро диагностировать неполадки — например, красный LED “Fault” и сообщение в веб-интерфейсе указывают на проблему с Advant Station Bus, что сокращает время устранения до 15–20 минут. -
Простота конфигурации и интеграции
Веб-интерфейс и ПО ABB Advant OCS Configuration Tool упрощают настройку модуля — пользователь не нуждается в глубоких знаниях протоколов, достаточно выбрать тип контроллера и SCADA, а модуль автоматически настраивает карты данных. Совместимость с большинством операторных панелей ABB (например, CP600) также делает ABB AB91-1 HESG437479R1 HESG437899 универсальным для различных сценариев использования.
Примеры применения ABB AB91-1 HESG437479R1 HESG437899
- Химический завод: Связь Advant Master с современной SCADA
На химическом заводе ABB AB91-1 HESG437479R1 HESG437899 связывает 3 устаревших контроллера ABB Advant Master (управляющих реакторами) с современной SCADA-системой на базе Ethernet/IP:
- Модуль преобразует данные о температуре, давлении и уровне реактивов из формата Advant Station Bus в Ethernet/IP, передавая их в SCADA с задержкой ≤8 мс — операторы видят актуальное состояние реакторов в реальном времени;
- Два модуля работают в режиме редунданции — при отказе одного, второй продолжает передачу данных, предотвращая остановку процесса;
- Защита IP-адресов блокирует доступ к модулю из несанкционированных сетей, что предотвращает изменение параметров реакторов посторонними пользователями.
- Энергетический объект: Интеграция устаревших датчиков с AC 800M
На ТЭС ABB AB91-1 HESG437479R1 HESG437899 интегрирует 10 устаревших датчиков параметров турбин (подключенных к Advant Station Bus) с современным контроллером ABB AC 800M:
- Модуль собирает данные от датчиков (скорость турбины, температура пара) и передаёт их в AC 800M через Ethernet/IP — контроллер использует эти данные для регулировки мощности турбин;
- Galvanic изоляция 2500 В АЦП защищает AC 800M от перепадов напряжения в сети Advant Station Bus, возникающих при работе высоковольтных устройств;
- Веб-интерфейс позволяет инженерам удаленно отслеживать состояние модуля и корректировать параметры передачи данных, не посещая ТЭС вручную.
- Нефтегазовая площадка: Связь с исторической базой данных
На нефтегазовой площадке ABB AB91-1 HESG437479R1 HESG437899 передает данные о расходе нефти (считанные контроллером Advant Master) в историческую базу данных ABB Historian через Ethernet/IP:
- Модуль собирает архивные данные с контроллера (каждые 5 минут) и отправляет их в базу данных — инженеры используют эти данные для анализа эффективности добычи и планирования технического обслуживания;
- Устойчивость к влажности (95% без конденсации) и температуре (-20 °C – +65 °C) позволяет модулю работать в суровых условиях площадки;
- Индикатор “Redundancy” подтверждает работоспособность редундантного модуля, что даёт операторам уверенность в непрерывной передаче архивных данных.
Сравнение с конкурентами
Сравним ABB AB91-1 HESG437479R1 HESG437899 с модулями интерфейса Siemens SIMATIC NET CP 343-1 (6GK7343-1EX30-0XE0) и Rockwell Allen-Bradley 1756-ENBT:
| Параметр | ABB AB91-1 HESG437479R1 HESG437899 | Siemens SIMATIC NET CP 343-1 | Rockwell Allen-Bradley 1756-ENBT |
|---|---|---|---|
| Поддерживаемые протоколы | Advant Station Bus, Ethernet/IP, Modbus TCP | PROFINET, Ethernet/IP | EtherNet/IP, Modbus TCP |
| Задержка передачи | ≤10 мс | ≤20 мс | ≤15 мс |
| Режим редунданции | 1:1 (автоматическое переключение) | Требует дополнительного модуля | 1:1 (встроено) |
| Совместимость с устаревшими ABB контроллерами | Да (Advant Master) | Нет (требует адаптеров) | Нет (требует адаптеров) |
| Защита от несанкционированного доступа | IP-фильтрация, IEEE 802.1X | IP-фильтрация | IP-фильтрация |
| Стоимость (примерная) | Высокая | Средняя | Высокая |
Вывод: ABB AB91-1 HESG437479R1 HESG437899 превосходит конкурентов по совместимости с устаревшими контроллерами ABB, низкой задержкой передачи и встроенной редунданцией. По сравнению с Siemens и Rockwell он не требует дополнительных адаптеров для интеграции Advant Master, что снижает затраты на модернизацию. Это делает его оптимальным выбором для объектов ABB, где нужно сохранить существующее оборудование при переходе к современным системам.
